大众双腔化油器机械结构设计

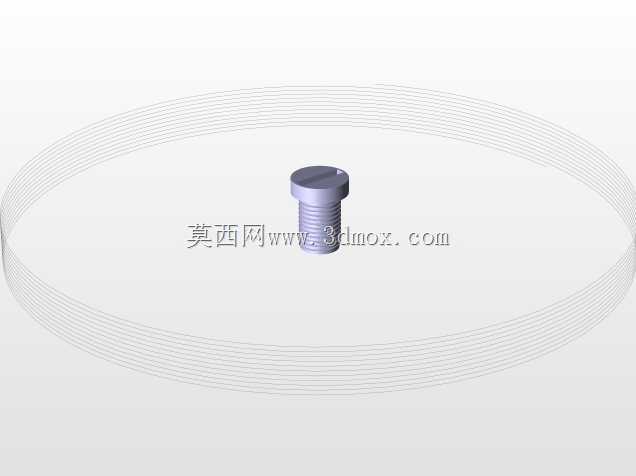

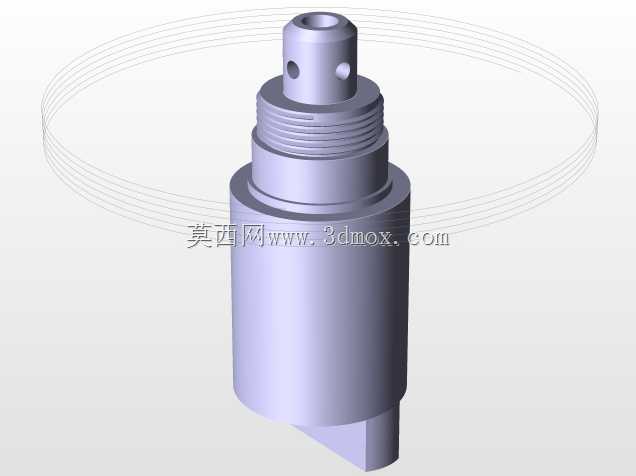

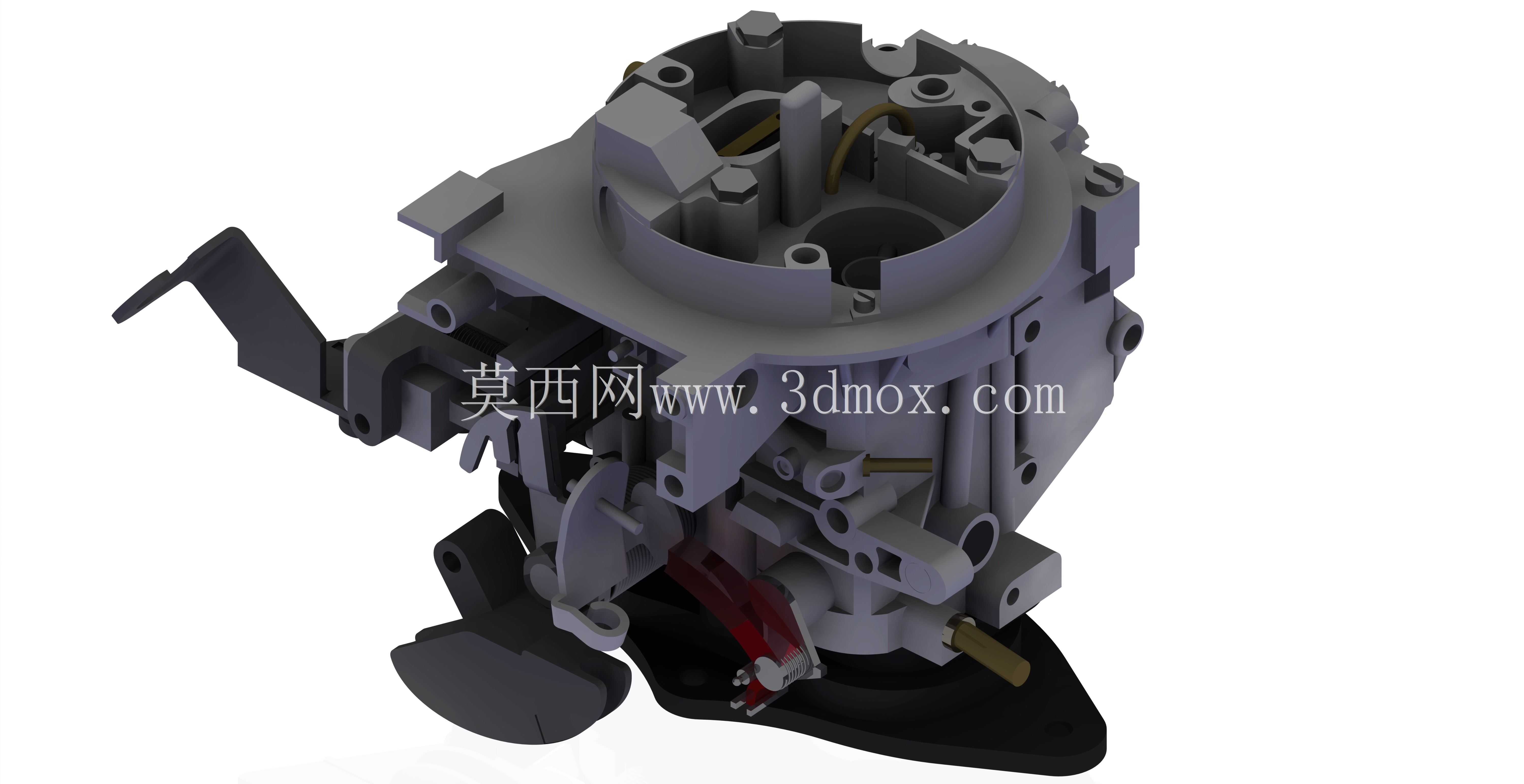

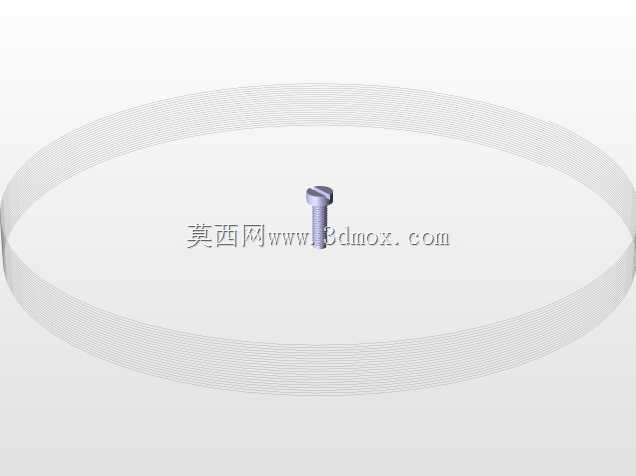

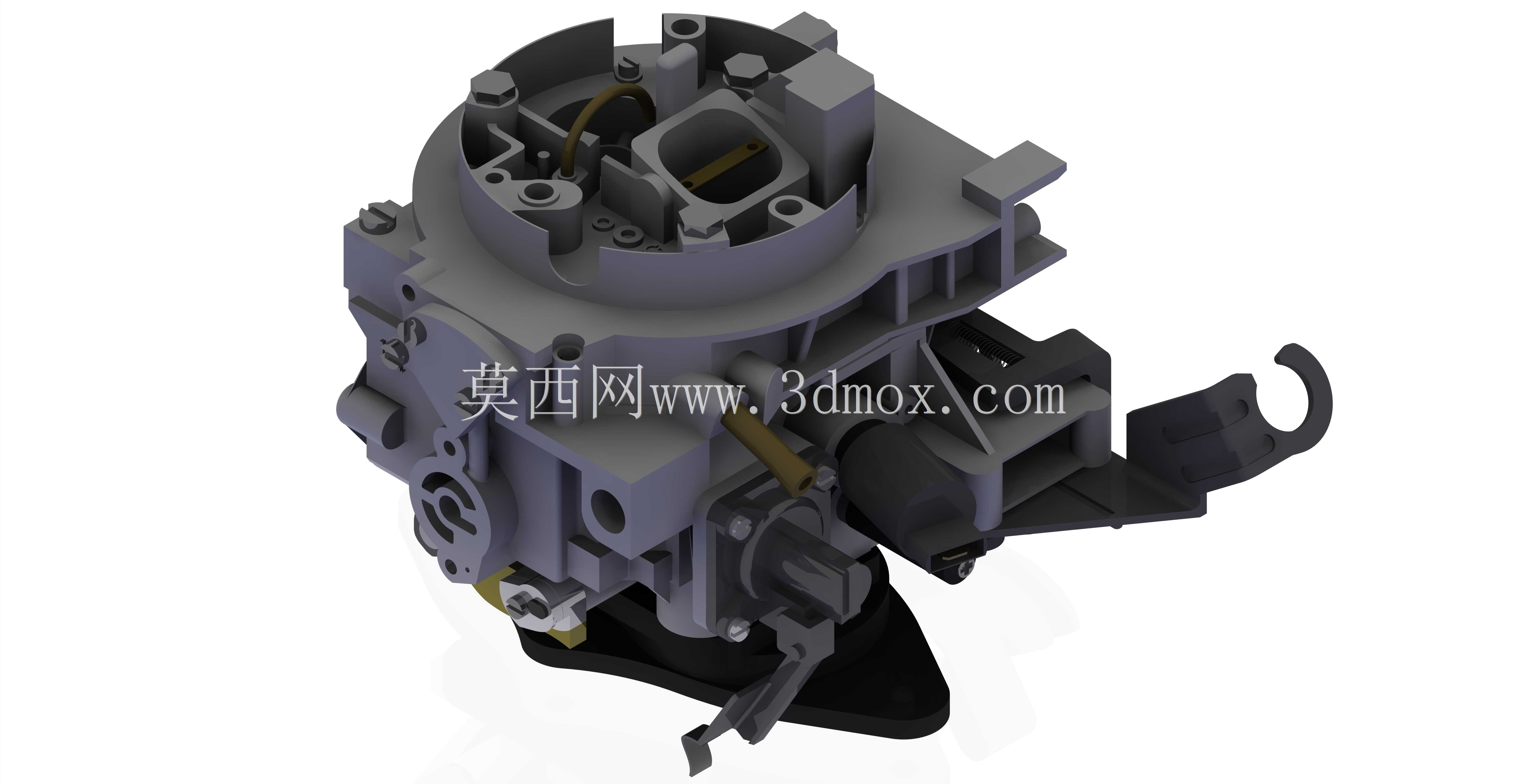

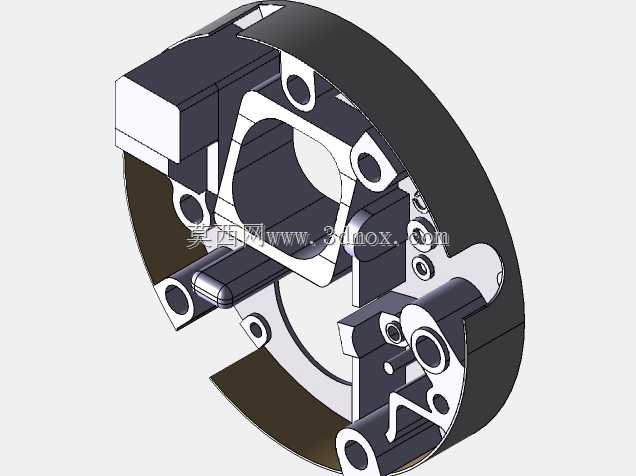

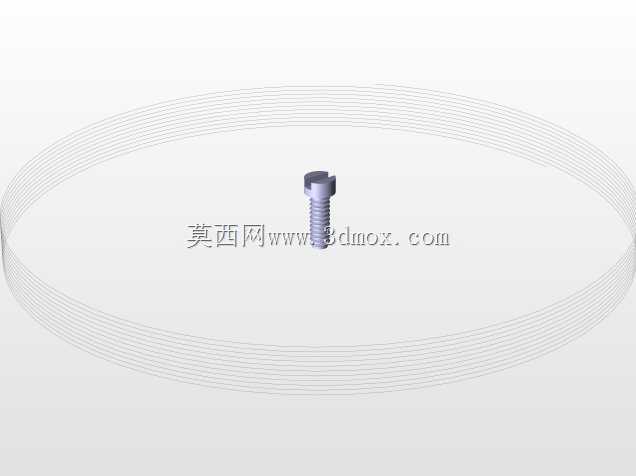

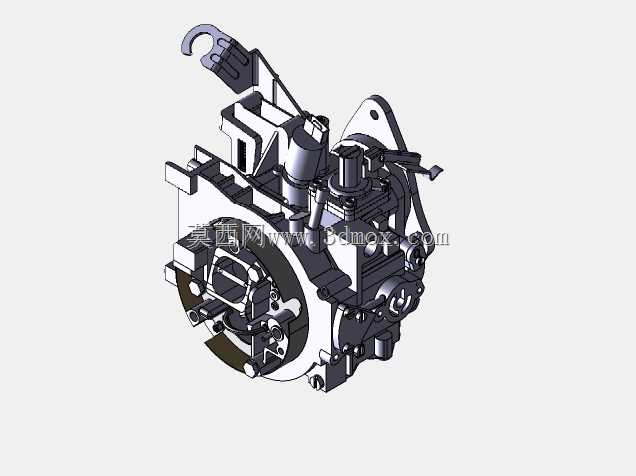

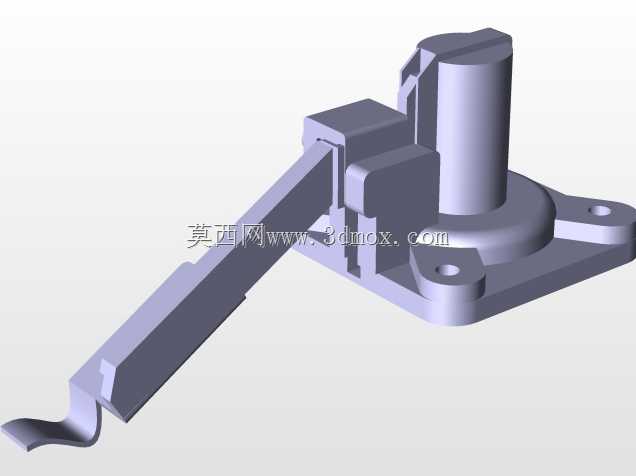

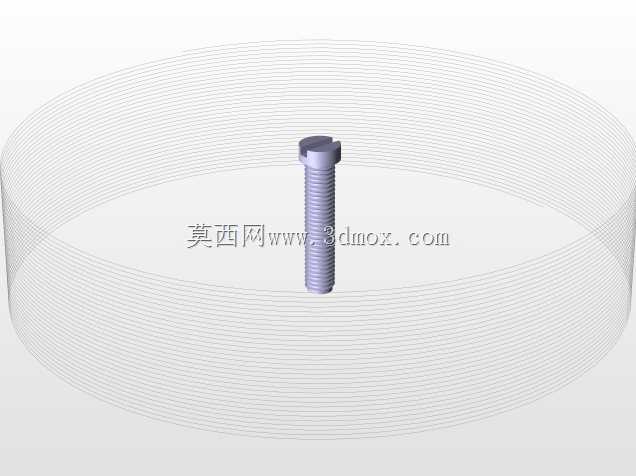

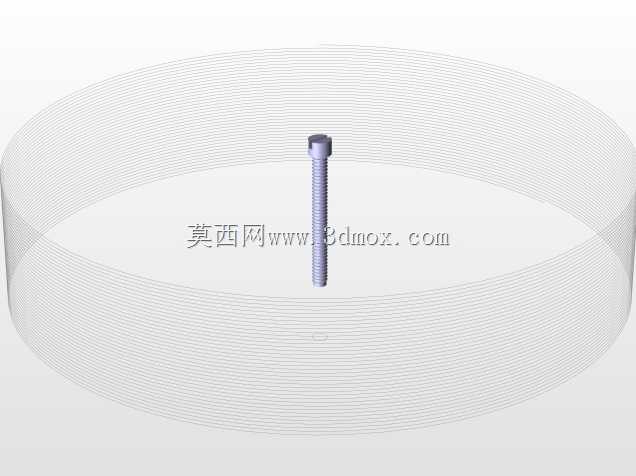

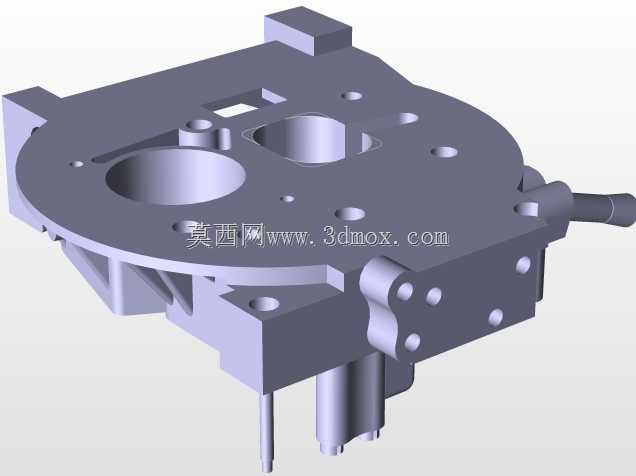

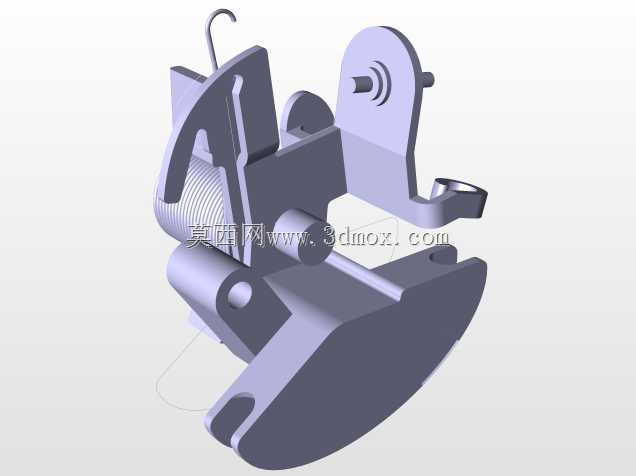

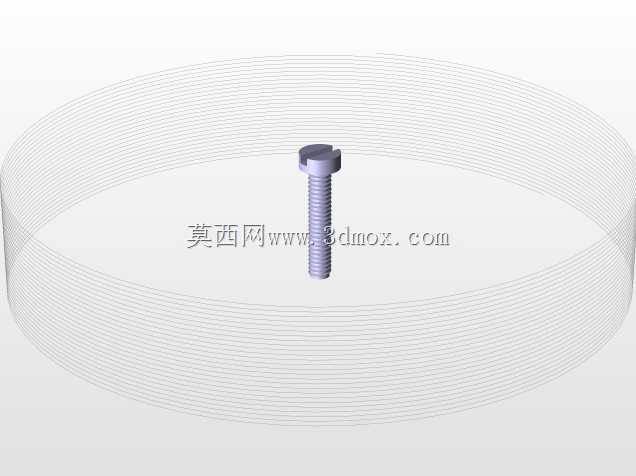

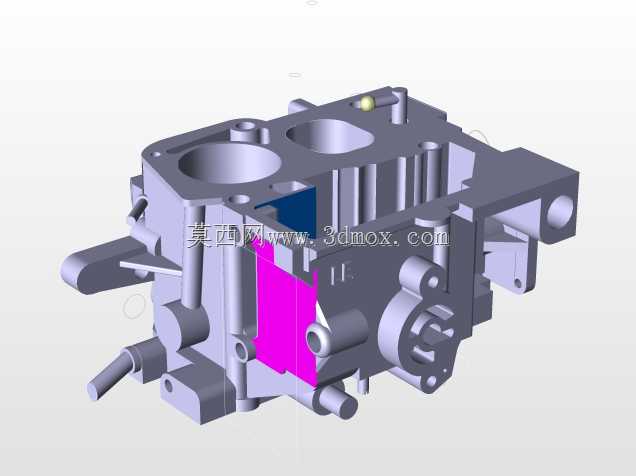

这款双腔化油器主要适配小排量大众车型的自然吸气内燃机，作为燃油供给系统的核心部件，承担着根据发动机不同工况动态匹配空气与燃油混合比例的作用，直接影响发动机的动力输出稳定性、怠速平顺性以及燃油消耗水平。从结构设计来看，整体采用压铸铝合金壳体作为主体承载结构，兼顾轻量化需求与燃油耐受性能，壳体上集成了主供油腔、怠速油道、加速泵腔、节气门安装位以及真空信号取气口，两个腔体分别对应发动机不同负荷区间的供油需求，小负荷工况下仅主腔参与工作，保证燃油雾化精度，大负荷工况下副腔节气门开启，额外补充进气与燃油量，满足高功率输出的混合气供给要求。设计阶段优先考虑了安装边界的适配性，底部法兰的安装孔位完全匹配对应机型进气歧管的固定点位，密封面的平面度公差控制在0.1mm以内，避免安装后出现混合气泄漏问题；上部的空气滤清器对接端采用标准卡箍安装结构，可适配同规格的干式空气滤清器总成，无需额外制作转接结构。侧面的节气门摇臂、阻风门操纵臂的行程经过反复校核，保证拉索安装后节气门可从全闭位置平滑转动到全开位置，无卡滞、无运动干涉，同时预留了怠速调整螺钉、混合气浓度调整螺钉的操作空间，方便后期维保作业时不用拆解总成即可完成工况调校。内部油道的走向设计充分考虑了燃油流动阻力，主量孔、怠速量孔的安装位设置在壳体下部的油池区域，避免车辆倾斜工况下出现供油中断问题，加速泵的活塞行程匹配急加速工况的补油需求，可在节气门快速开启时瞬间喷出额外燃油，消除急加速时的混合气过稀问题。浮子室的进油接口设置在壳体侧上方，适配常规燃油管路的走向，浮子的浮力参数经过匹配，可将油池内的油面高度稳定控制在设计区间，避免油面过高导致混合气过浓、油面过低导致供油不足的问题。整个结构的运动部件均做了耐磨处理，节气门轴与壳体配合位置加装了铜质衬套，减少长期往复转动带来的磨损量，延长部件的使用寿命，各密封面均预留了密封槽，可安装耐油橡胶密封圈，杜绝燃油渗漏风险。
