轻量化梯式承载底盘框架结构设计

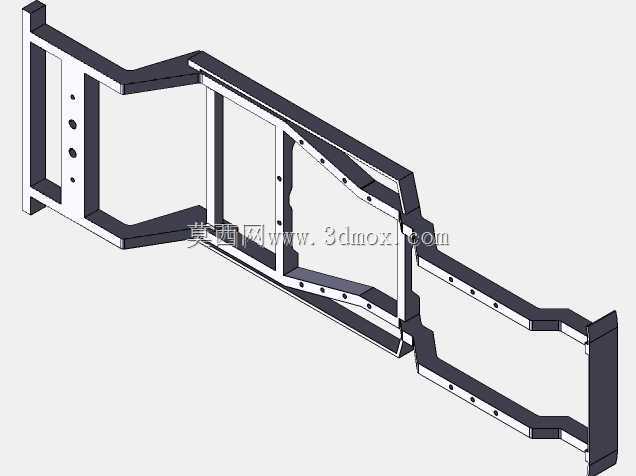

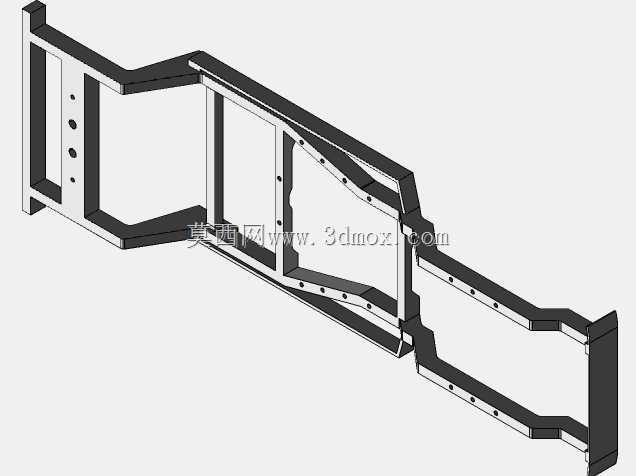

　　该梯式底盘采用分段折弯与拼接式框架思路，主体由两侧纵向主梁、多道横向隔框以及端部连接耳板组成，整体呈细长梯形轮廓，适用于安装空间狭长、需要控制自重并保持一定扭转刚度的设备承载场景。结构中段设置弯折过渡区，使底盘在有限宽度内形成避让通道，可用于布置线束、管路、传动杆件或传感器安装座；两侧立板上预留规则排列的通孔与沉孔，既作为紧固件安装位，也可用于后续支架、护板、功能模块的扩展固定。从受力路径看，纵向主梁承担主要弯矩，横向隔框将两侧立板连接为封闭或半封闭截面，能够抑制侧向开口带来的翘曲变形；端部延伸出的安装边用于与行走机构、支撑脚、连接座或上部设备对接，孔位间距在建模时已按常见螺栓规格留出扳手操作空间。设计中没有采用整块厚板铣削，

　　而是以薄板折弯、局部加强和镂空减重相结合，在保证安装平面度的同时降低材料消耗。底盘侧面的开孔并非单纯装饰，它们对应装配定位、减重、穿线和检修需求；折弯边与翻边能够提升板件局部刚度，减少大面积平板在振动工况下的鼓动。实际选型时，应重点核对总长、总宽、安装孔中心距以及弯折段的高度落差，确认与上部总成、下部行走或支撑部件的边界不发生干涉；端部连接孔需匹配螺栓等级与预紧要求，必要时在受力集中位置增加衬套或补强板。对于需要频繁拆装的模块，横向隔框之间的空腔可作为走线槽，配合扎带孔实现线缆规整固定；若用于移动平台，还应结合重心分布评估主梁截面高度与跨距，避免悬臂端产生过大挠度。模型在结构表达上保留了焊缝或拼接边界的逻辑关系，便于工程人员拆解为钣金展开件、机加工连接件和标准紧固件，也为后续进行静力校核、模态分析以及工艺路线编制提供了清晰的几何基础。
