管式空间桁架车辆承载骨架结构

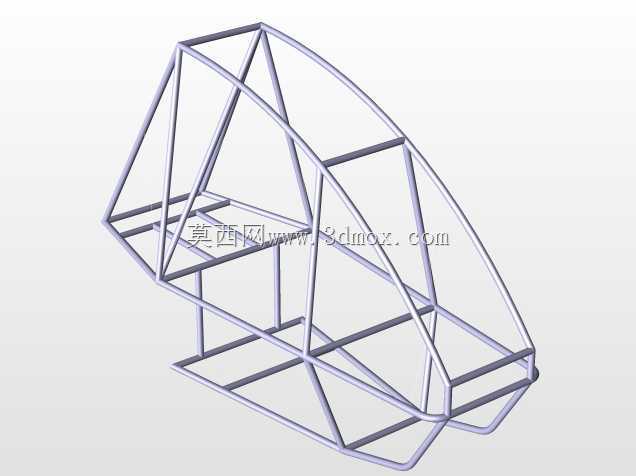

　　该管式承载骨架采用空间桁架受力体系，以圆形管材作为主要承力构件，通过节点交汇形成连续传力路径，适用于小批量特种车辆、越野试验平台、教学演示样车及轻量化改装车体的基础承载结构。骨架前部按照流线包覆趋势设置弧形管梁，既为外覆盖件提供安装定位边，也在正面受载时通过多根斜管将载荷分流至侧围与底部纵梁；中部预留多层横向支撑面，可用于固定座椅、电控单元、储能模块或传感采集装置；后部形成矩形框式安装边界，便于对接动力总成、悬挂支座或附属载物平台。

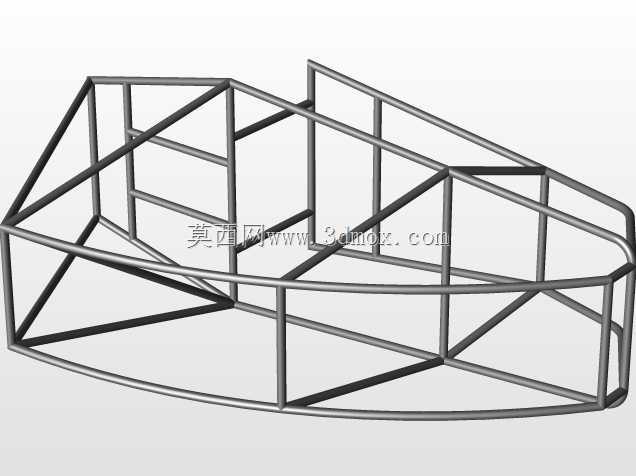

　　从结构布置看，底部由两根纵向主管与若干横撑组成基础框架，侧围向上延伸出A柱、B柱及顶部环梁，斜向支撑在门洞、前部开口和尾部区域形成三角形稳定单元，能够在不增加厚壁管材的前提下提升整体抗扭与抗弯刚度。管材相交位置在模型中按相贯线处理，节点区域保留圆滑过渡，对应实际生产中的弯管、切管、焊接工装定位需求，可直接用于校核管件下料角度、装配顺序和焊接可达性。

　　设计时需要重点控制外轮廓与安装接口的边界：前部弧形梁决定车头覆盖件的包络，侧围主管位置影响车门开口和上下车空间，底部横梁高度关系到底盘离地间隙，顶部环梁则约束驾驶舱防护高度。各安装面并非简单平面，而是由多根管件共同构成的支撑点阵，后续加装板件时可通过连接板、抱箍或焊接支座把集中载荷扩散到相邻杆件，避免单管局部受力过大。

　　在工程验证阶段，这类骨架通常需要结合典型工况进行受力复核：静止承载时关注乘员与设备重量引起的弯曲变形，颠簸路面关注扭转工况下节点开口变化，正面或侧面碰撞路径则依赖连续斜撑把能量导向后部区域。由于管材规格、壁厚和接头形式会直接影响刚度与重量，模型中清晰的杆件拓扑有利于工程师快速替换管径、调整支撑角度，并在轻量化与安全裕度之间取得平衡。整体结构裸露直观，既适合作为车架原理教学案例，也可为非道路车辆、无人试验平台和管架式专用装备的底盘开发提供结构参考。
