同轴集成斜齿与直齿的传动齿轮轴结构

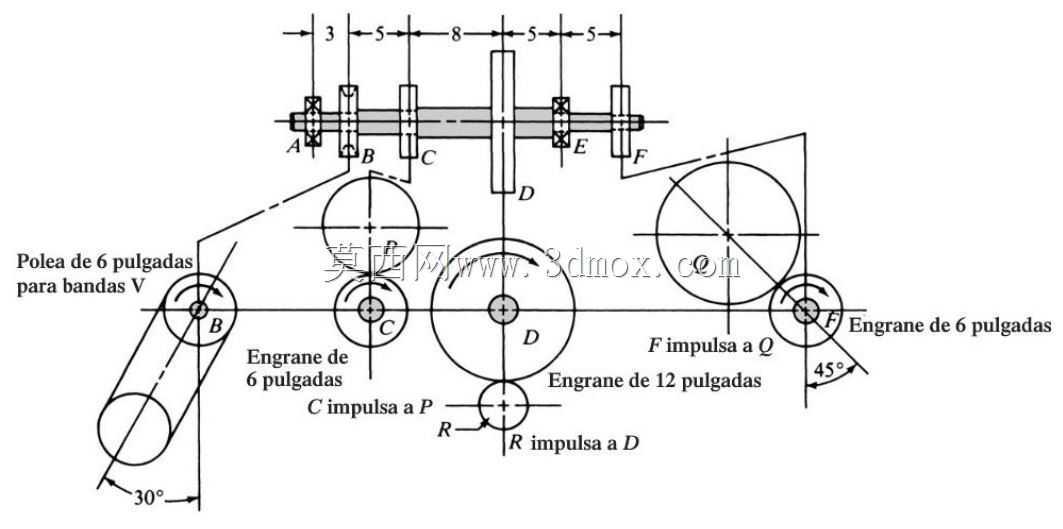

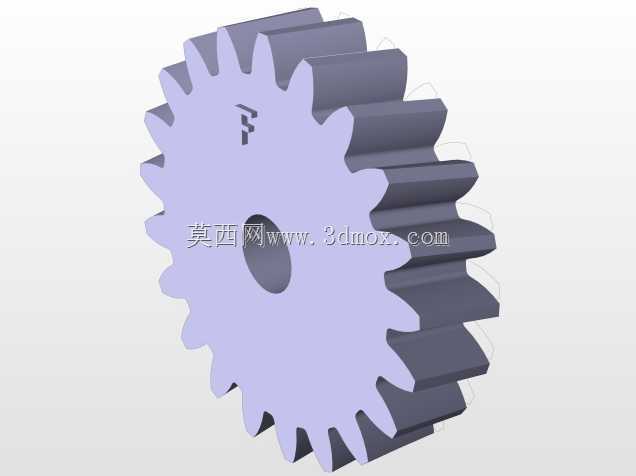

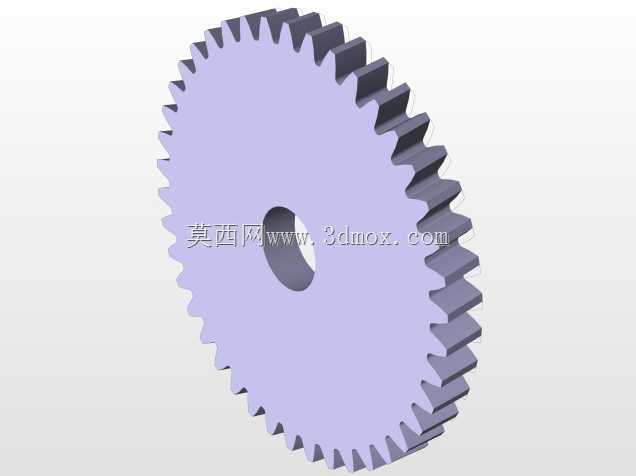

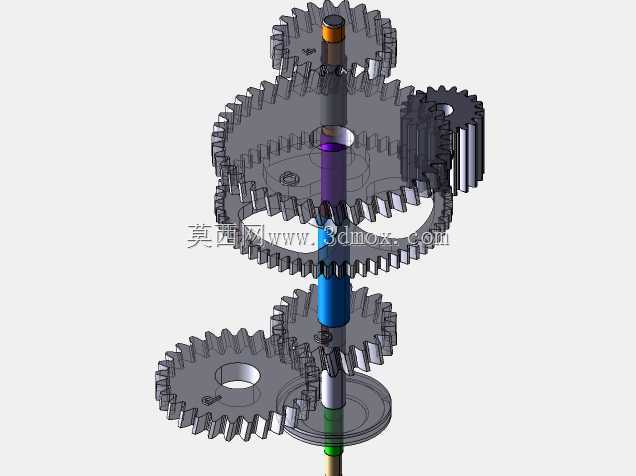

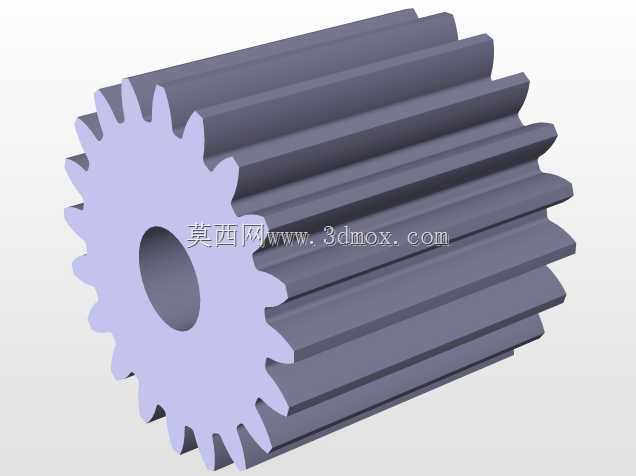

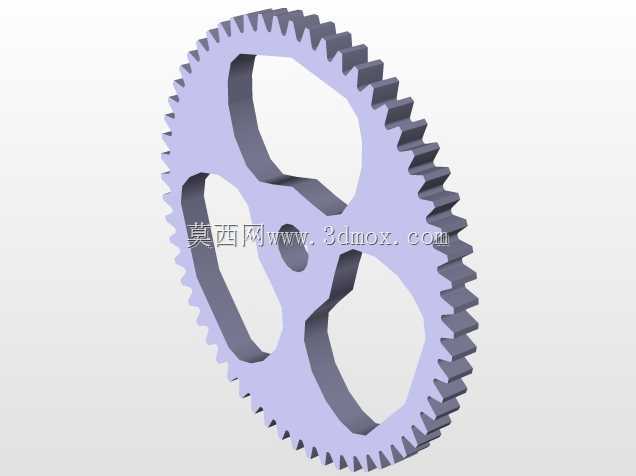

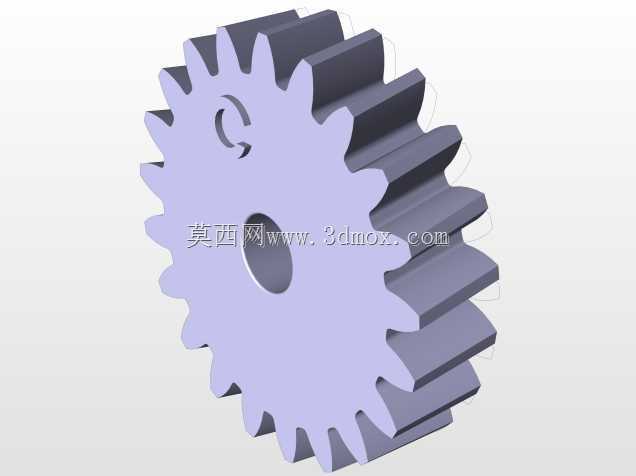

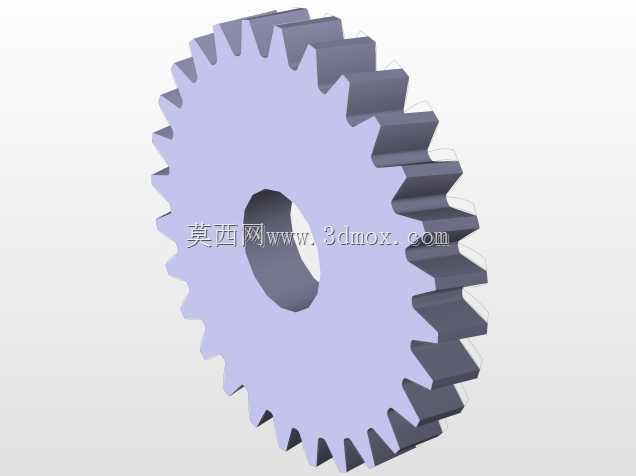

　　这套轴系传动结构核心为一根集成多组齿轮安装位的阶梯轴，轴身沿轴向依次布置斜齿轮、直齿轮的装配定位段，不同轴段的直径差形成齿轮安装的轴向定位肩，可限制齿轮工作时的轴向窜动，保证啮合精度。斜齿轮布置在轴的中上部，采用螺旋齿形设计，啮合重合度高于直齿，传动过程中载荷逐步施加在轮齿上，冲击小、运行平稳，适合中高速、载荷存在波动的传动场景；直齿轮布置在轴身对应位置，齿形为标准渐开线直齿，加工难度低、装配对中方便，适合定传动比的动力传递分支。

　　从实际应用场景来看，这类多齿轮同轴布置的轴结构，常见于中小功率的传动箱、仪器仪表的传动机构、小型设备的进给传动单元中，单根轴同时匹配不同啮合参数的齿轮，可在有限的安装空间内实现多路动力输出，或是匹配不同传动比的啮合副，减少传动链的零件数量，压缩整体机构的体积。设计过程中，轴的各段长度需要匹配对应齿轮的轮毂宽度，同时预留轴承安装位、轴端挡圈的固定槽位置，轴上的键槽尺寸需要匹配对应齿轮传递的扭矩，避免键连接失效；斜齿轮的螺旋角、模数、压力角需要与配对齿轮完全匹配，直齿轮的齿顶圆、齿根圆尺寸需要满足啮合侧隙要求，避免出现卡滞、根切等问题。

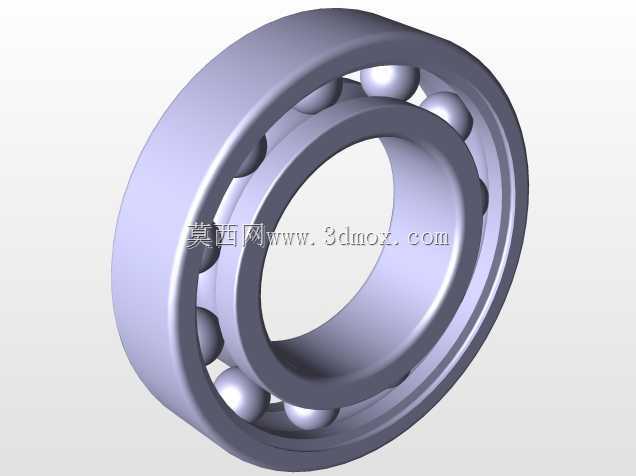

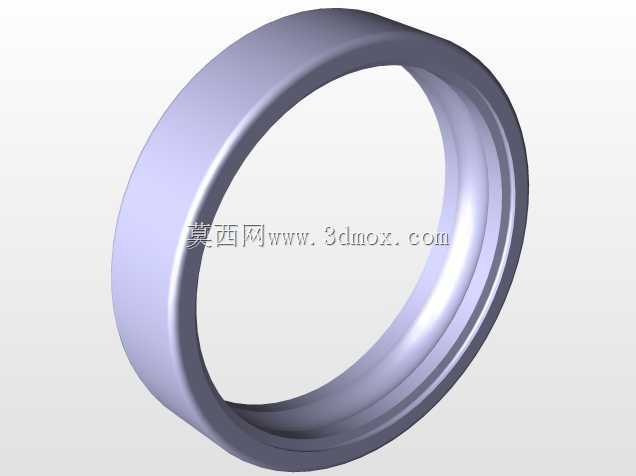

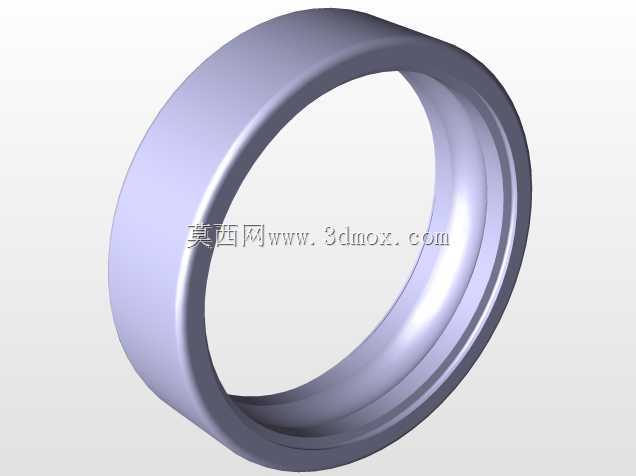

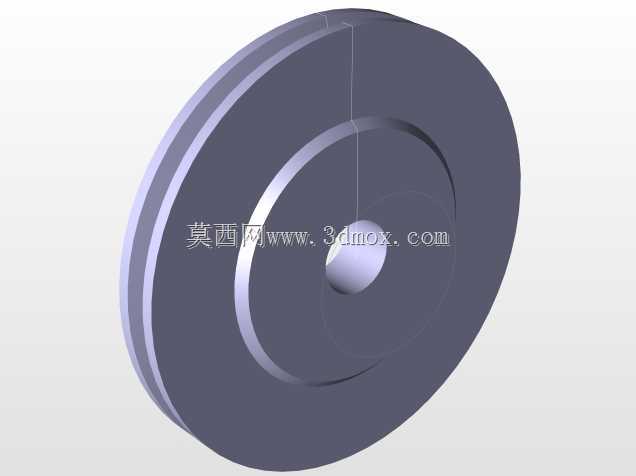

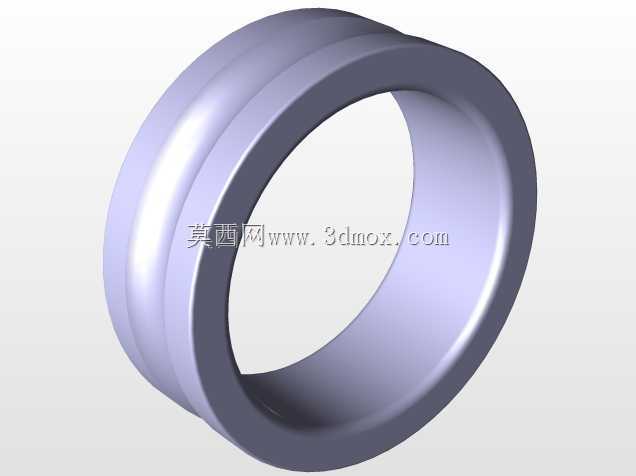

　　安装边界上，轴的两端支撑位需要匹配对应规格的滚动轴承，轴承外圈安装在箱体的轴承孔内，轴的轴向固定可通过轴肩、轴端挡圈或是圆螺母实现，齿轮与轴的周向固定通过平键传递扭矩，装配时需要保证斜齿轮的啮合接触斑点沿齿长方向分布均匀，直齿轮的啮合侧隙控制在合理范围内，避免运行过程中出现异响、轮齿磨损过快的问题。轴的径向尺寸设计需要兼顾强度与轻量化，在满足扭矩传递、抗弯强度的前提下，尽量减小轴的直径，降低转动惯量，提升传动响应速度；轴上各齿轮的轴向位置需要严格匹配配对齿轮的中心距，保证传动比准确，避免出现偏载导致的轮齿局部磨损。这类结构的设计难点在于多组齿轮的轴向位置精度控制，以及轴的刚度校核，当轴承受径向载荷时，轴的挠曲变形不能超过允许值，否则会导致轮齿啮合不良，缩短零件使用寿命。
