自行车花鼓式链轮传动结构设计

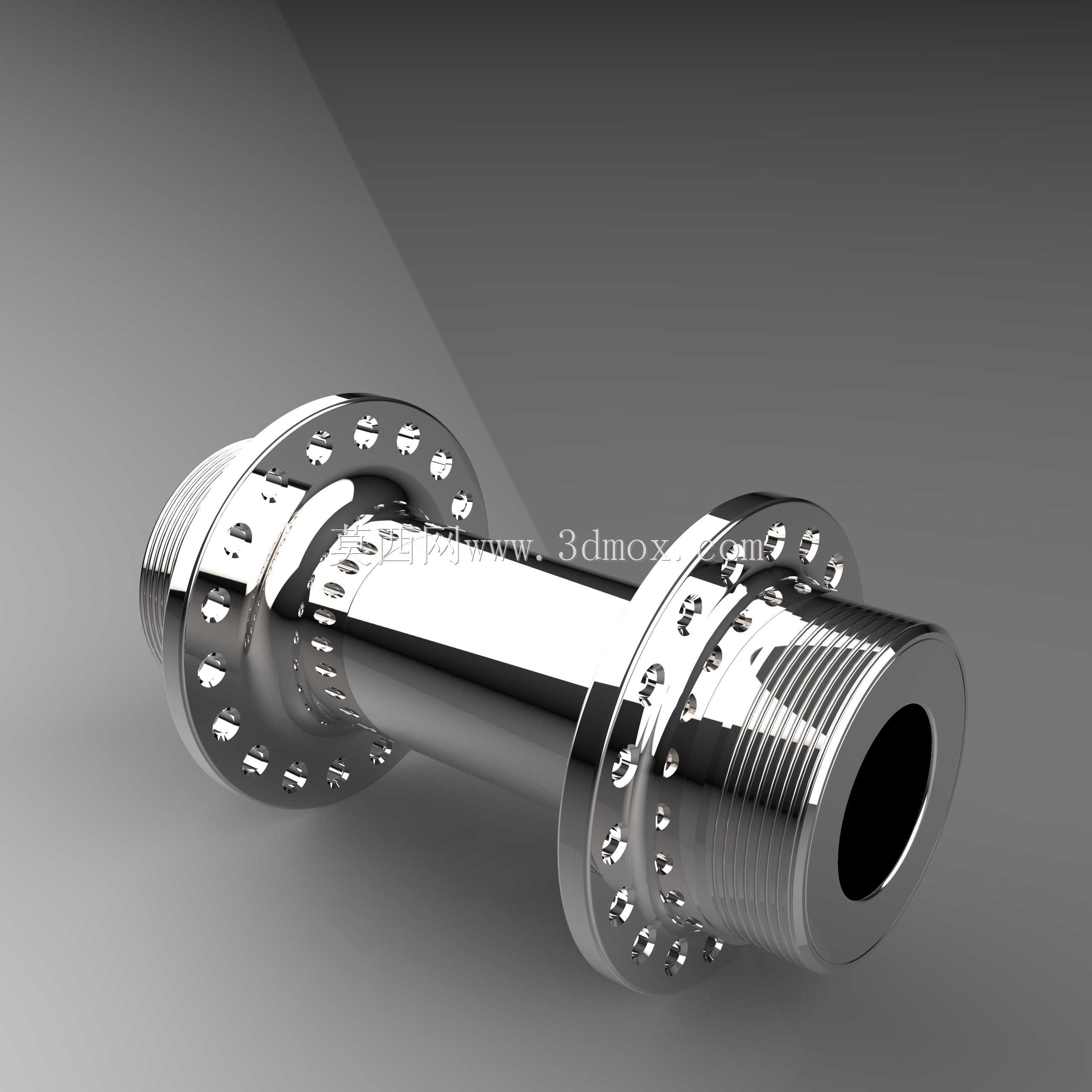

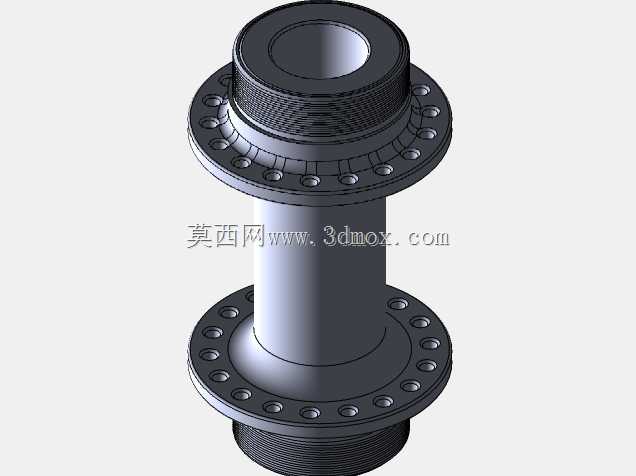

这款链轮结构集成于自行车花鼓组件之上，是轮组传动系统的核心受力部件，日常骑行过程中，链条传递的脚踏扭矩会通过该链轮直接传导至花鼓壳体，最终带动轮组转动实现车辆行进。从实际应用场景来看，这类结构多用于城市通勤车、入门级运动自行车的后轮组，相比分体式链轮与花鼓的装配结构，一体化的设计减少了连接紧固件的数量，降低了骑行过程中连接件松动的风险，同时也能减少传动过程中的扭矩损耗。设计过程中，首先需要匹配对应规格的链条节距，链轮齿形的加工公差需要控制在合理范围，避免啮合过程中出现跳齿、咬链的问题，齿部的倒角处理经过反复校核，能够保证链条在换挡过程中顺畅切入与脱出，减少变速时的卡顿感。两侧带孔的法兰盘结构是花鼓辐条的安装基座，法兰上的安装孔位按照等角度圆周排布，孔位的同轴度、端面跳动公差直接决定了轮组编圈后的偏摆量，设计时需要保证两侧法兰的间距符合常规轮组的辐条交叉编法要求，给辐条留出足够的安装角度，避免辐条与链轮本体发生运动干涉。两端的外螺纹结构分别用于安装飞轮锁盖与轮组轴挡，螺纹的公称尺寸、螺距完全匹配民用自行车的通用标准，不需要额外定制配件即可完成与现有轮组零件的适配，中部的空心轴腔可以穿过轮组快拆杆或者实心轴，腔体的内径尺寸兼顾了轴杆的安装间隙与花鼓整体的结构强度，避免在大扭矩踩踏时出现轴腔变形的问题。链轮本体的金属表面做了抛光处理，不仅是为了外观质感，更重要的是降低表面粗糙度，减少链条与齿面接触时的摩擦阻力，同时提升金属表面的防锈能力，应对日常骑行中遇到的雨水、泥尘侵蚀。从安装边界来看，这款链轮与花鼓集成后的整体轴向尺寸控制在常规自行车后叉的开档范围之内，不需要对车架后叉进行额外打磨调整即可完成装配，链轮的最大齿顶圆直径经过测算，不会与后叉叉腿、变速导轮发生位置干涉，能够适配市面上多数外变速系统的安装空间要求。
