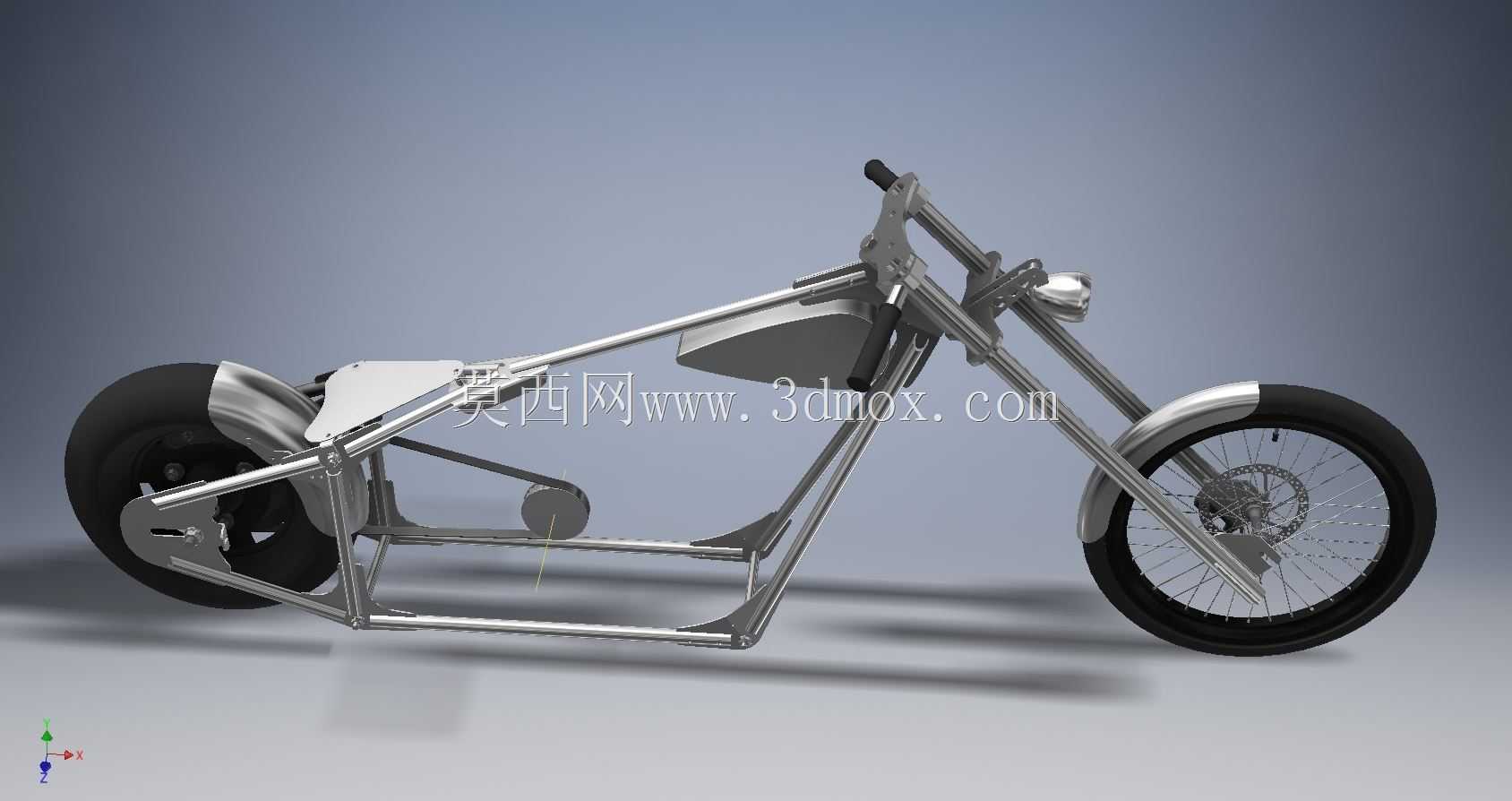

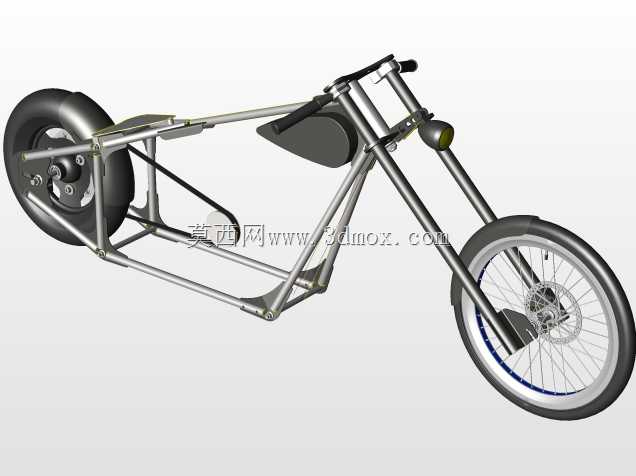

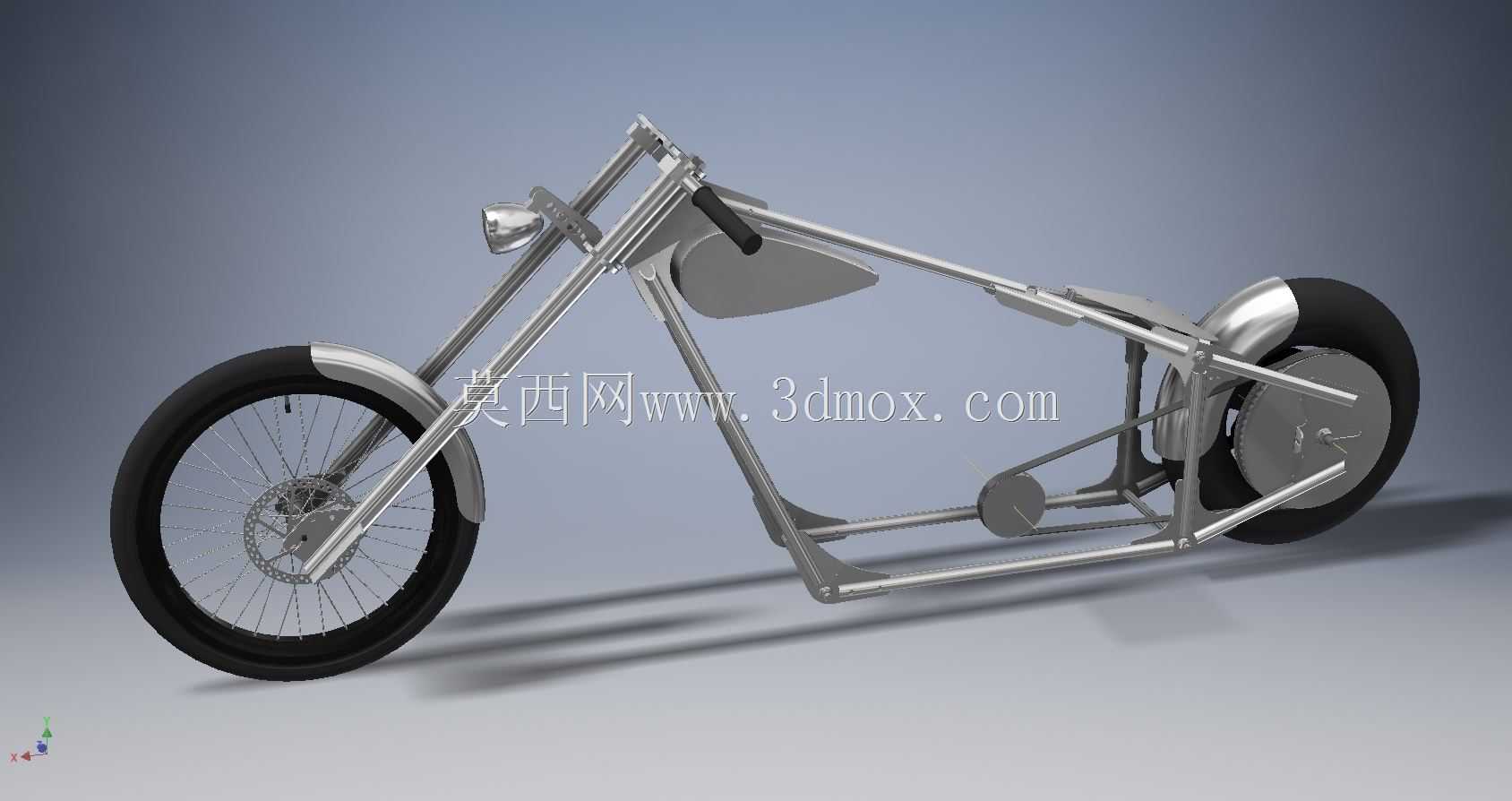

极简长轴距改装chopper摩托骨架结构

这套结构针对定制改装chopper风格机车开发，核心面向小众定制机车工坊、复古机车改装爱好者的整车搭建需求，可直接作为非量产定制机车的主体承载框架使用，适配单人骑行的休闲巡航、机车文化展示场景，也可作为机车设计教学中的结构参考样件，帮助学习者理解长轴距机车的载荷传递逻辑。从功能特性来看，整套骨架采用圆管焊接式硬尾结构，取消了后减震安装位，通过车架管材本身的形变余量吸收路面小幅颠簸，匹配chopper车型标志性的长前伸角设计，前叉转向管的后倾角设置在38度区间，兼顾低速转向的灵活性与高速巡航的直线稳定性，前端预留了标准直径前叉的安装孔位，可直接适配市售常规16寸前轮总成，包含碟刹安装座、前挡泥板固定支架、头灯安装耳位，无需二次打孔加工即可完成前端部件的装配。设计思路上优先还原经典chopper的视觉比例，整车轴距控制在2200mm左右，车架上管从转向头位置平直延伸至后轮轴上方，形成标志性的平直腰线，中部预留了水滴形油箱的安装点位，油箱底部与车架上管的贴合面做了仿形匹配，安装后可完全隐藏固定螺栓，保证侧面视觉的完整性；车架下部的双管摇篮结构围绕动力总成安装区域设计，预留了通用单缸发动机的安装吊耳，横向连接管的位置避开了发动机散热片、排气前段的走管空间，同时兼顾车架整体的抗扭刚度，在过弯侧倾时可避免车架出现多余形变影响操控。安装边界方面，后轮采用18寸宽胎配置，后轮轴安装位开有长条调节槽，可适配不同规格后轮毂的链条张紧调节需求，后轮上方预留了弧形后挡泥板的固定支架，安装后挡泥板与轮胎的间隙控制在30mm，既避免骑行中泥水卷到车架上部，也不会因为间隙过小出现轮胎蹭挡泥板的问题；座椅安装位设置在后轮轴前方的车架上管位置，座高控制在650mm区间，匹配低趴的骑行姿态，脚踏位置前移至车架中部靠前的下管位置，符合chopper车型前伸脚踏的骑行姿态设定，骑手脚部放置空间充裕，不会出现与发动机、车架部件干涉的情况。车架管材选用常规无缝钢管，焊接位置均做了应力释放设计，在转向头、发动机吊耳、后轮轴安装座这些载荷集中的位置，额外增加了三角形加强筋片，避免长期使用出现焊缝开裂的问题，所有外露的管端均做了封堵处理，防止雨水进入管材内部造成锈蚀，延长车架的实际使用寿命。
