多规格对夹式不锈钢单向阀结构设计

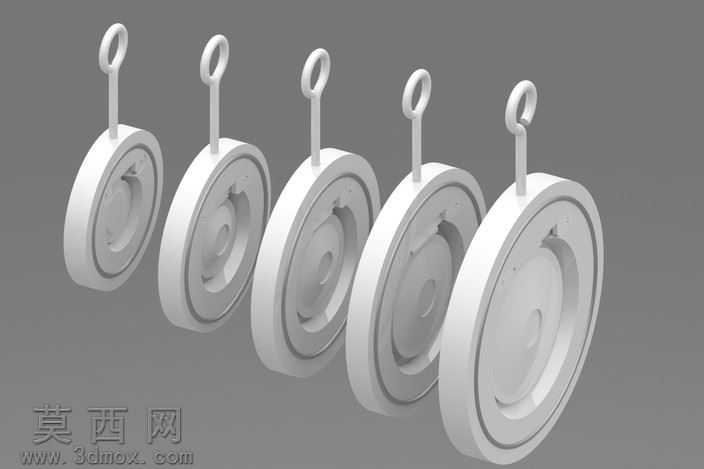

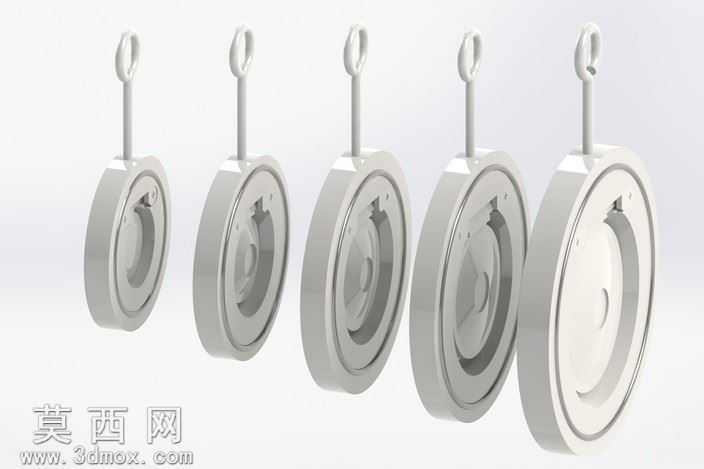

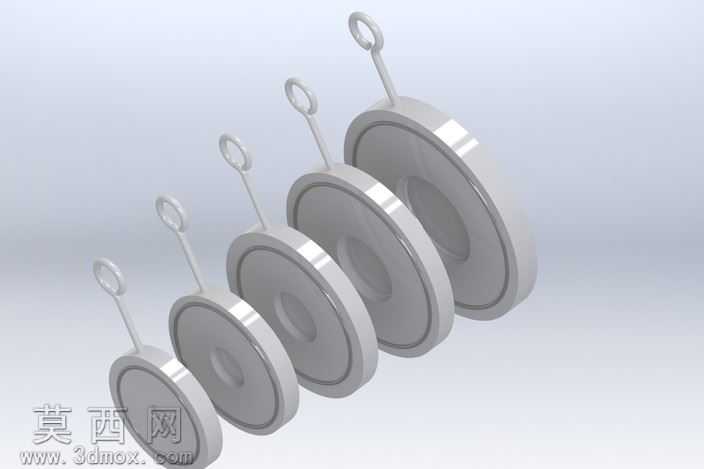

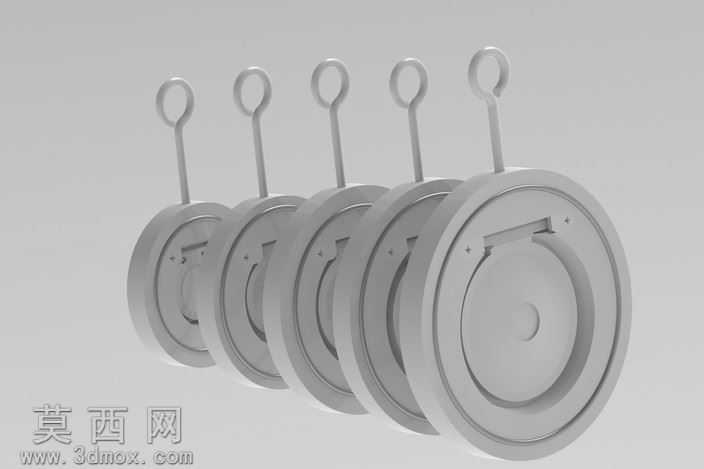

本系列单向阀三维模型采用参数化建模思路完成，覆盖DN40、DN50、DN65、DN80、DN100五种常用管路通径规格，建模过程中严格遵循对夹式止回阀的通用安装尺寸规范，保证不同通径的阀体法兰连接尺寸、密封面宽度、整体厚度均匹配对应压力等级的管路安装要求。建模阶段首先以回转特征构建阀体的基础盘状结构，精准绘制阀体外缘的定位轮廓、密封面的环形凹槽结构，保证阀体与管路法兰对接时的同轴度与密封贴合度；随后构建探式阀头的摆动结构，通过拉伸、切除特征完成阀瓣的轮廓造型，还原阀瓣绕固定销轴摆动的运动空间，在阀瓣与阀体的接触位置预留合理的密封配合间隙，同时还原阀瓣开启角度的限位结构，保证介质正向流通时阀瓣可完全开启降低流阻，介质反向流动时阀瓣可快速回落实现密封截断。材质设置上，阀体与阀瓣均采用AISI316不锈钢材质参数，在渲染环节调整金属材质的粗糙度、反射率参数，还原不锈钢铸件的亚光金属质感，对密封面位置单独设置材质参数突出精加工后的光滑表面特征。模型装配阶段严格按照实际装配关系完成各通径规格的组件配合，对顶部的吊环结构单独建模，还原大口径阀门吊装搬运的辅助结构特征，不同通径的模型保持结构逻辑统一，仅按照通径参数等比例缩放调整各部分尺寸，保证系列化设计的一致性。渲染输出时采用均匀的影棚布光，多角度展示不同通径阀门的外形轮廓、结构细节，清晰呈现阀瓣的安装位置、阀体的密封结构、外缘的连接特征，可直接用于管路系统的装配模拟、产品选型展示、结构原理演示等场景，模型结构完整无冗余特征，各部件的几何特征均符合实际产品的加工工艺要求，不存在干涉或结构不合理的问题。
