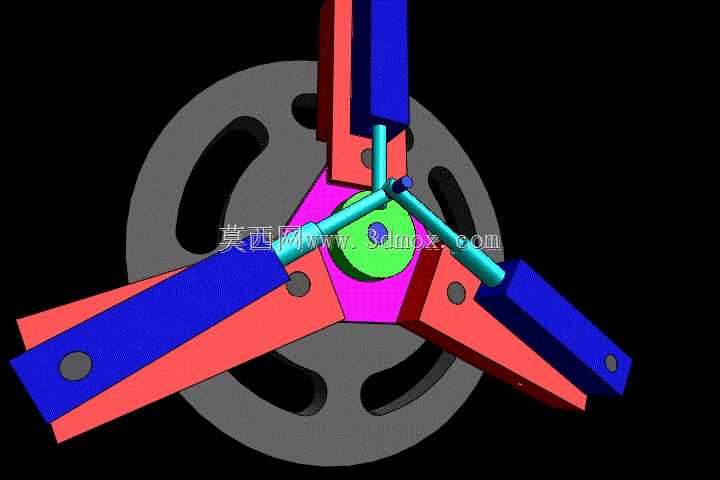

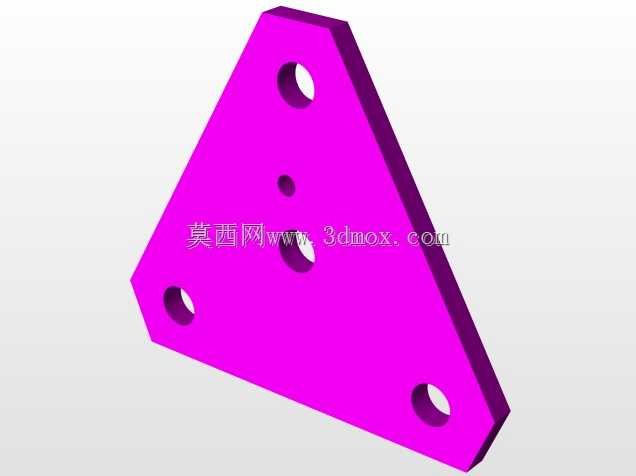

该动力机构采用三组做功单元沿中心主轴径向120°均匀排布的结构形式,区别于传统直列、V型动力单元的轴向排布逻辑,整体结构径向尺寸紧凑,轴向安装占用空间小,可适配对轴向安装长度有严格限制的小型动力设备场景。从实际应用层面看,这类径向排布的动力结构常被用于小型便携动力设备、微型航空模型动力单元、特殊工况下的紧凑型动力输出装置,其对称排布的结构特性可抵消各单元往复运动产生的一阶惯性力,运行过程中整机振动幅度远低于同排量单缸或直列双缸结构,无需额外加装大体积平衡轴组件即可实现平稳运转。

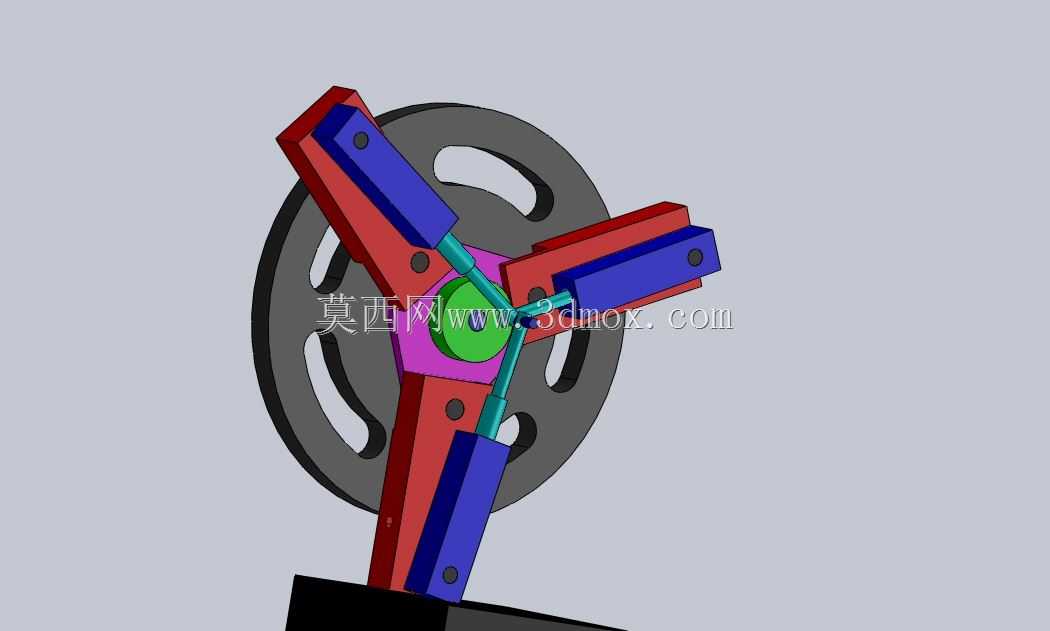

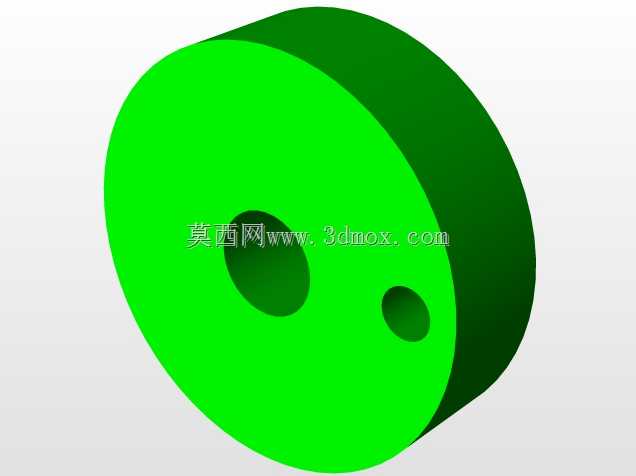

设计过程中,中心回转盘作为核心动力传递部件,三组连杆铰接点沿盘体端面圆周方向等角度分布,每个铰接点的位置精度直接影响三组做功单元的相位差准确性,建模时需严格控制铰接孔的位置度公差,避免因相位偏差导致的运动卡滞或动力输出波动。每个做功单元的连杆与滑块组件采用对称式结构设计,两侧导向臂与中心推杆的连接位置做了等强度过渡处理,可在滑块往复运动过程中均匀承受侧向推力,减少单侧磨损带来的精度衰减。

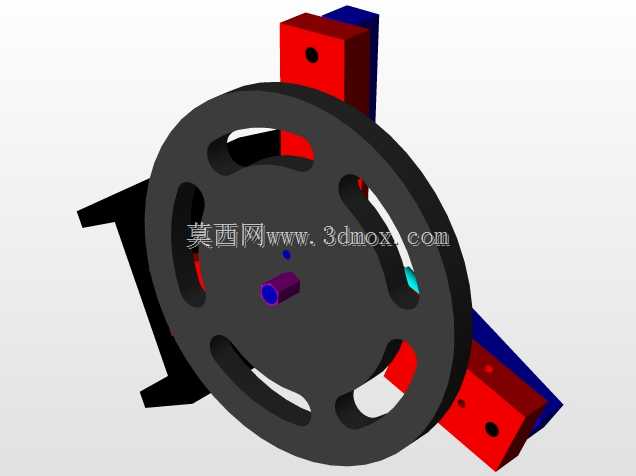

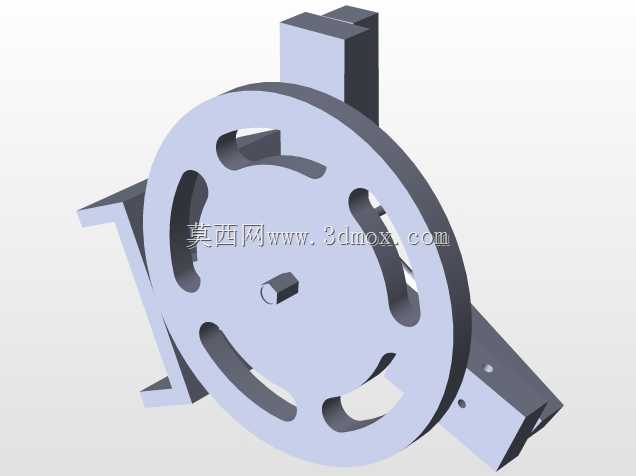

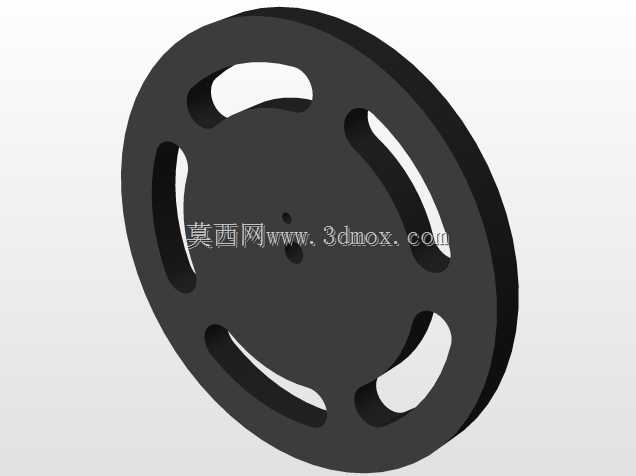

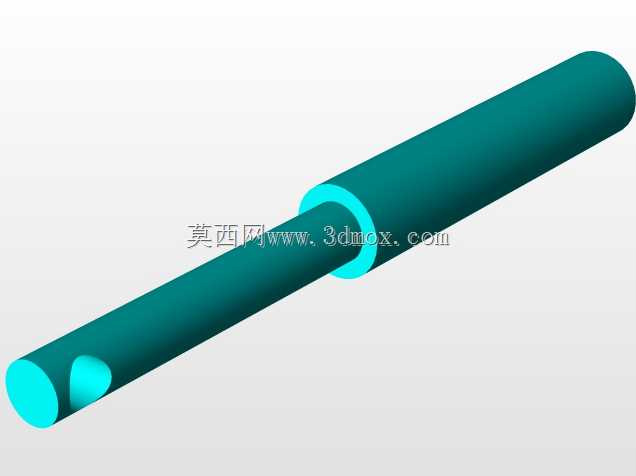

从安装边界来看,该机构的安装基准为中心主轴的轴线位置,后端连接的带孔圆盘为动力输出端安装法兰,法兰端面上的镂空槽既可以减轻整体回转部件的重量,降低转动惯量带来的启停冲击,也可作为安装定位的校准基准,装配时可通过镂空槽快速对齐输出轴的连接键槽位置。三组做功单元的末端滑块为动力输入接口,可适配不同类型的能量输入形式,不管是燃油燃烧做功的压力驱动,还是压缩空气驱动的气动形式,都可通过更换滑块端部的密封组件实现适配,结构拓展性较强。

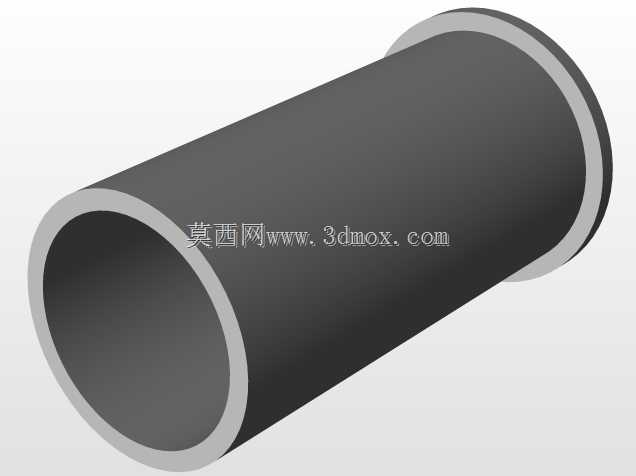

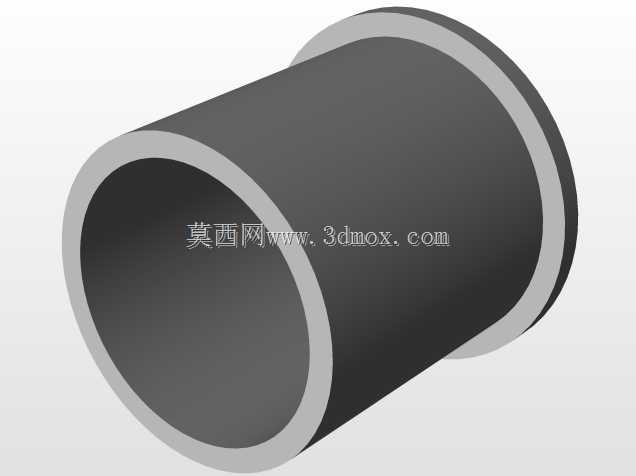

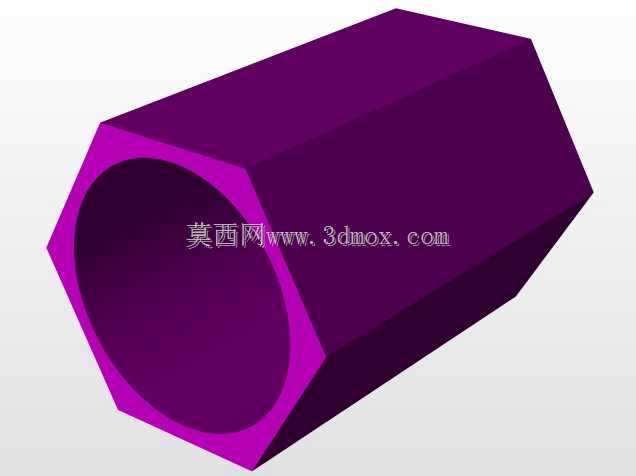

结构细节上,各铰接位置的销轴与衬套配合间隙需控制在合理范围,间隙过大会导致运动过程中产生冲击异响,加速铰接部件磨损,间隙过小则会增大运动阻力,降低整体动力传递效率。中心位置的回转支撑部位采用台阶式轴孔配合,可同时承受径向载荷与少量轴向窜动力,适配不同安装姿态下的受力需求。外部的三组导向臂结构既作为滑块往复运动的导向支撑,也可作为整机外壳的安装连接位,无需额外设计独立的导向安装支架,进一步压缩了整体结构的体积与零件数量。
