电泳涂装产线防脱钩挂具钩头结构

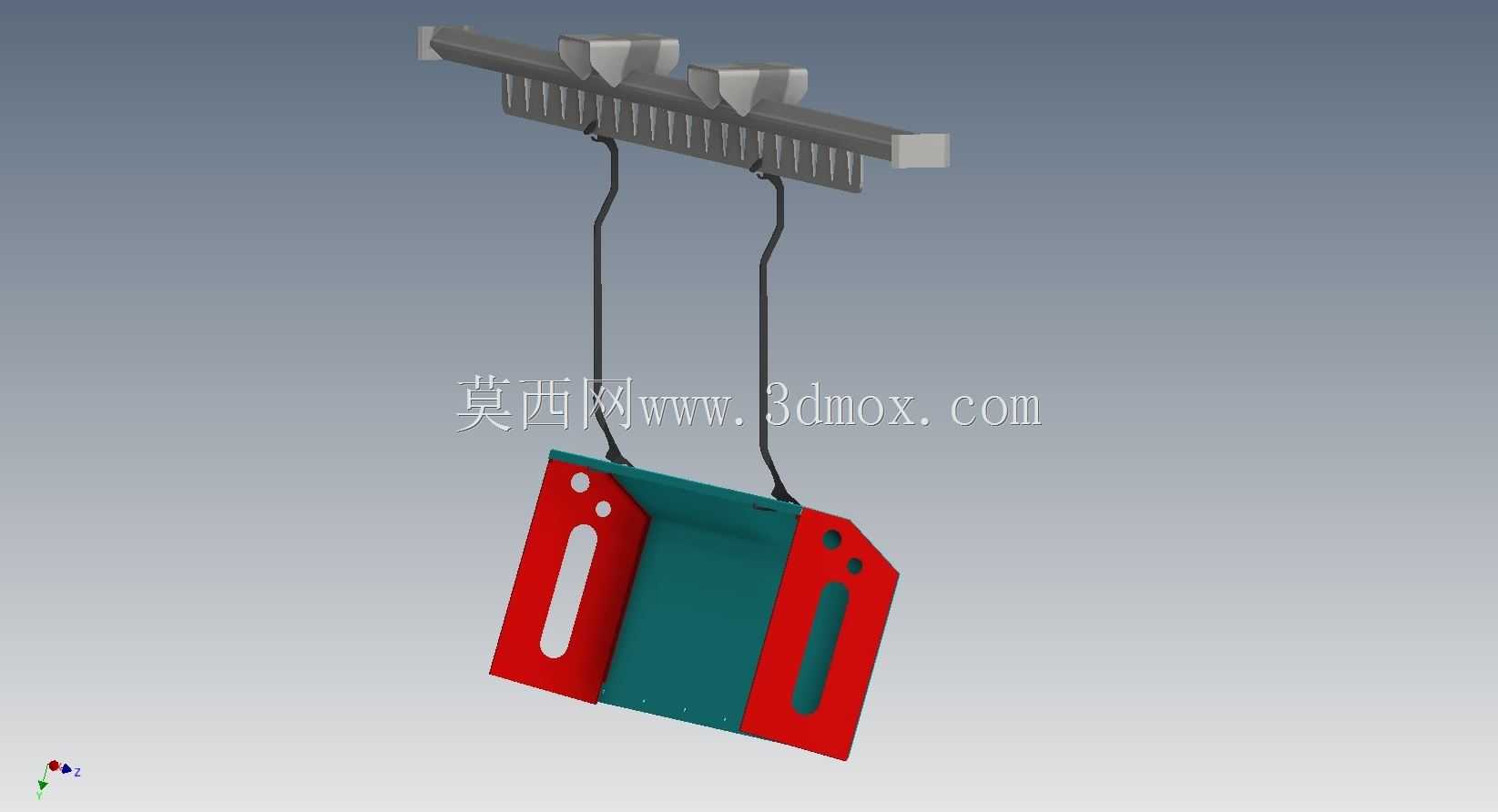

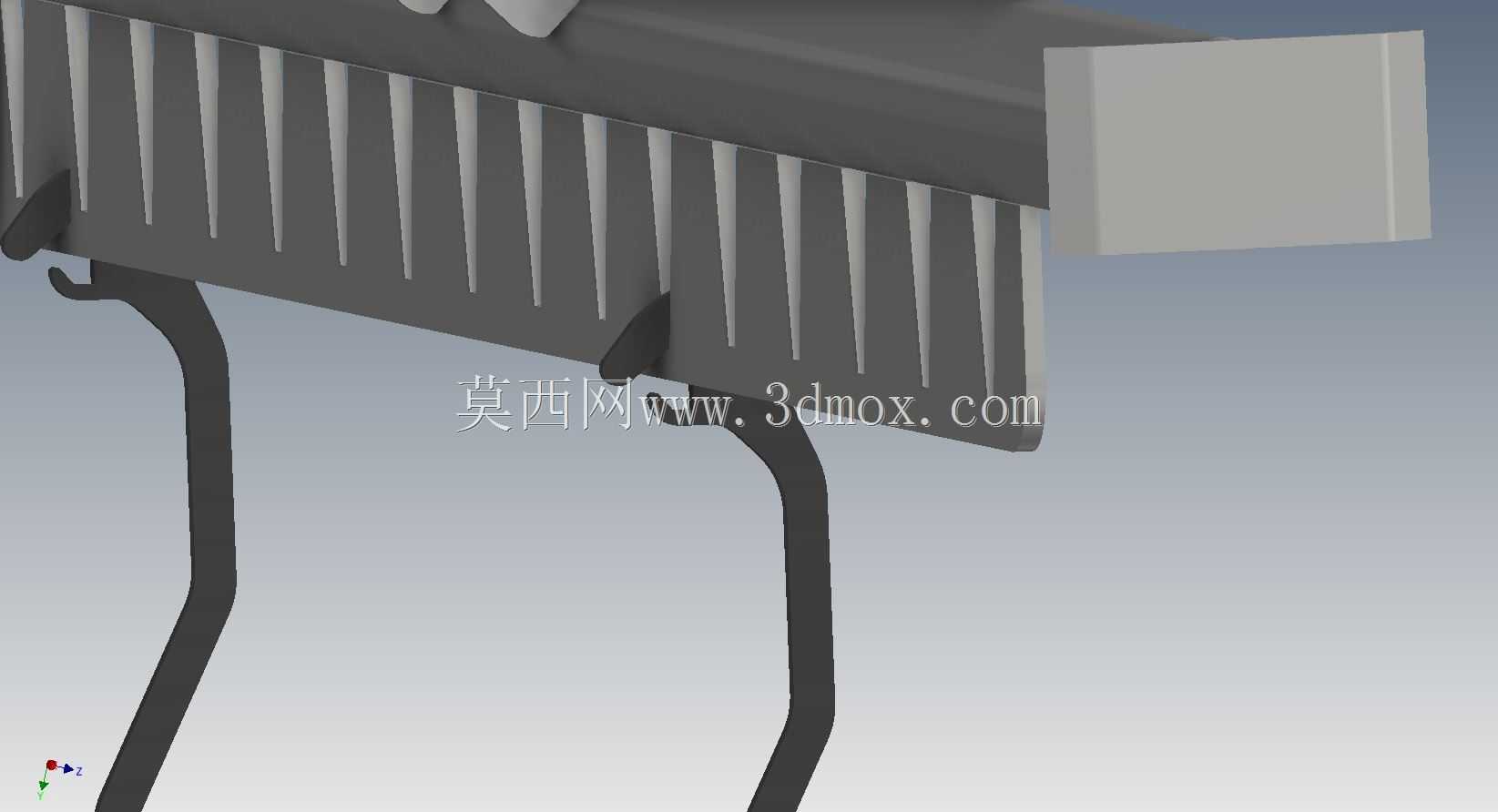

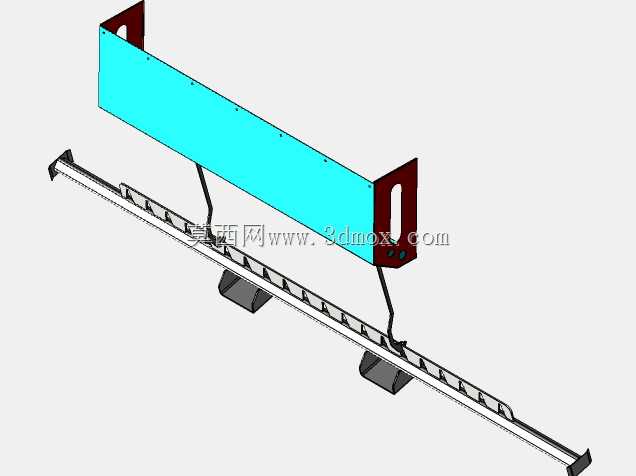

在电泳涂装生产线的工件转运环节，挂具钩头的结构合理性直接决定了整线的运行稳定性，不少涂装产线曾出现过工件在e-coat浸槽内漂浮脱钩的问题，轻则导致工件报废、槽液污染，重则卡滞输送链引发全线停机，这款钩头结构正是针对该类工况痛点做的定向优化。从实际使用场景来看，该钩头适配悬挂式输送链的挂装工位，主要承担钣金类、小型冲压金属件在电泳全流程的挂载任务，覆盖前处理喷淋、电泳浸槽、UF液冲洗、烘干固化等全工序段，需要在带液负重、高低温交变的环境下保持挂载可靠性。设计阶段首先规避了常规直钩的结构缺陷，常规钩头在浸槽内受槽液浮力、工件摆动、输送链启停惯性的多重作用，很容易出现工件上浮滑脱的问题，这款钩头的头部做了内收式的挡边结构，当工件受浮力作用向上抬升时，钩头端部的限位结构会卡住工件挂孔的上边缘，抵消浮力带来的脱钩力矩，不需要额外加装防脱卡扣就能实现自锁紧，减少了上下件时的卡扣操作步骤，能有效提升产线的上下件效率。从安装边界来看，钩头的杆部采用等截面的弯杆结构，适配现有挂具的通用安装孔位，不需要对原有挂具主梁做额外改造，就能直接替换原有老旧钩头，安装时只需要将杆部插入挂具的安装孔后做点焊固定即可，整体更换成本较低。钩头的主体采用钣金冲压折弯成型，整体厚度适配常规挂具的板材规格，头部的接触位置做了圆弧过渡处理，既避免了尖锐棱角刮伤工件涂层，也能减少挂具在电泳过程中的积漆残留，降低后续挂具脱漆处理的工作量。结构设计上还考虑了沥液需求，钩头与工件接触的位置做了窄边设计，减少了挂具与工件的接触面积，能有效降低接触位置的涂层屏蔽效应，保证工件电泳膜厚的均匀性，同时窄边结构也能让槽液在工件出槽时快速沥落，减少槽液的交叉带液损耗。在实际工况验证中，该钩头结构在工件挂载后，即使浸槽内槽液循环产生的冲击力作用在工件底部，也不会出现工件从钩头脱出的情况，同时钩头的折弯角度适配输送链的爬坡、转弯段的姿态变化，在产线上下坡、转向时，工件的摆动幅度被控制在安全范围内，不会出现相邻工件碰撞的问题。
