多色波纹可弯曲柔性管道结构设计

这类可弯曲波纹管道在工业场景中覆盖的适配范围极广，小到小型设备的通风走线、工位除尘的吸排管路，大到工程机械的气路连接、农用机具的输水输油通路，都能见到这类结构的身影。不同于硬管对接需要严格匹配安装角度、预留足够的装配操作空间，带波纹段的柔性管可以在一定角度范围内自由弯折，抵消设备运行中产生的振动位移，避免硬连接在长期振动下出现焊缝开裂、接口松脱的问题。

从结构设计逻辑来看，管道两端保留了等径直筒段，这部分是安装配合的核心边界，直筒段的外径公差需要严格控制，保证和配套的管箍、快插接头对接时能实现足够的抱紧力，不会在带压输送介质时出现渗漏、脱管问题。中间的波纹段是实现可弯曲功能的核心，每一圈波纹的凸起高度、壁厚都经过反复校核：如果波纹凸起高度过小，管道的可弯折角度会达不到使用要求，强行弯折还会出现管壁折死、流道堵塞的问题；如果波纹凸起过高，管道整体的结构刚性会下降，在负压抽吸场景下容易出现管壁吸瘪、流量衰减的故障。

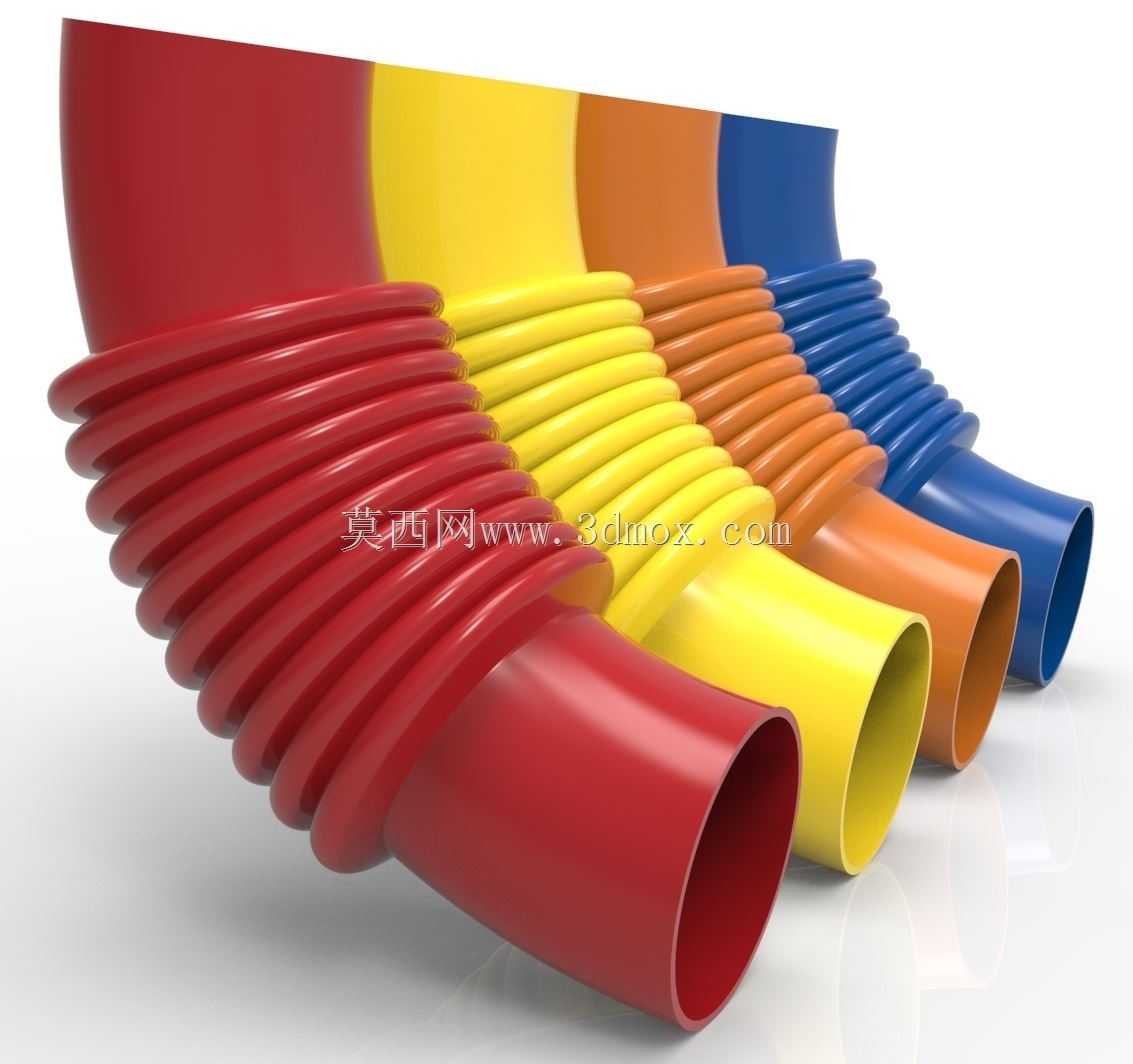

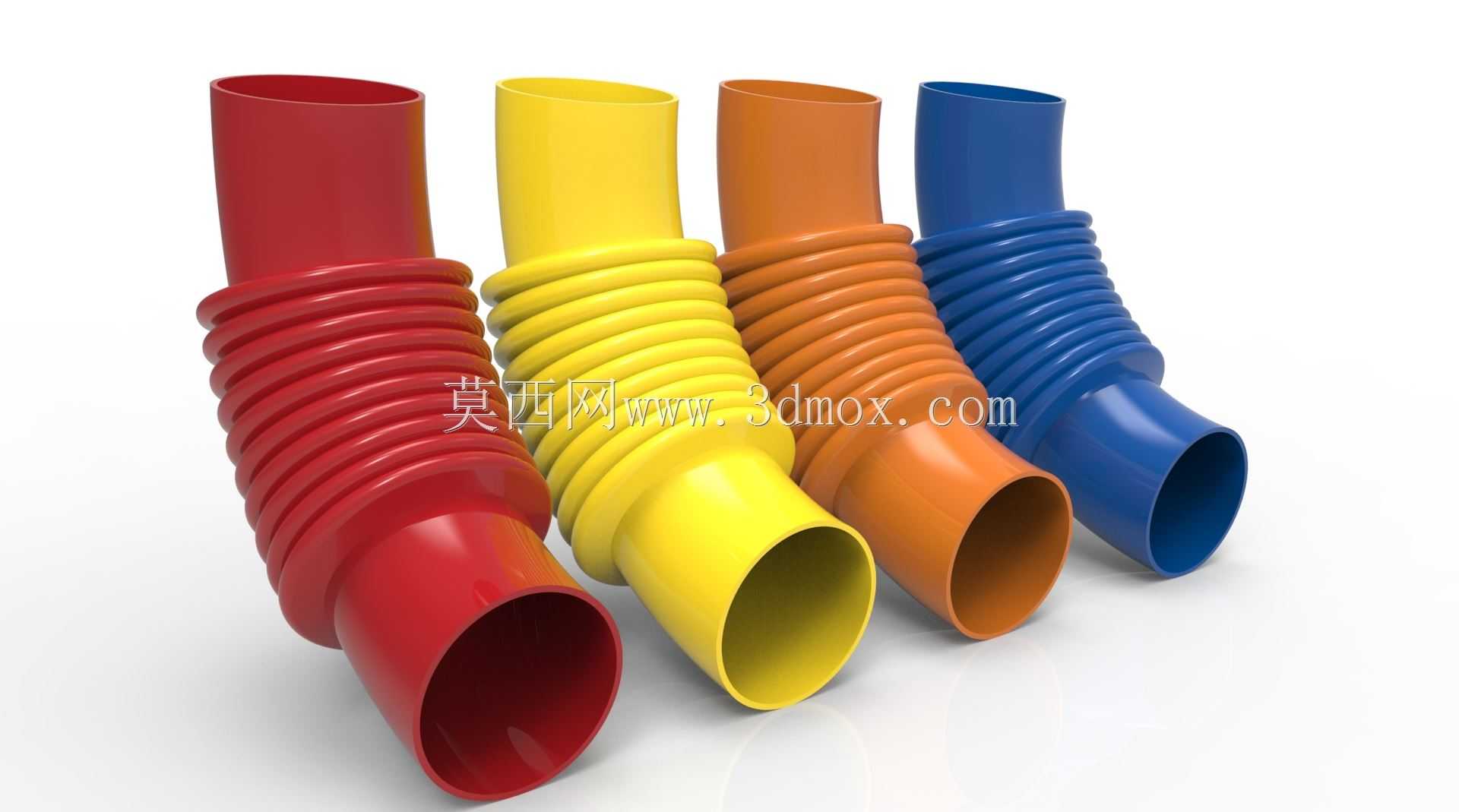

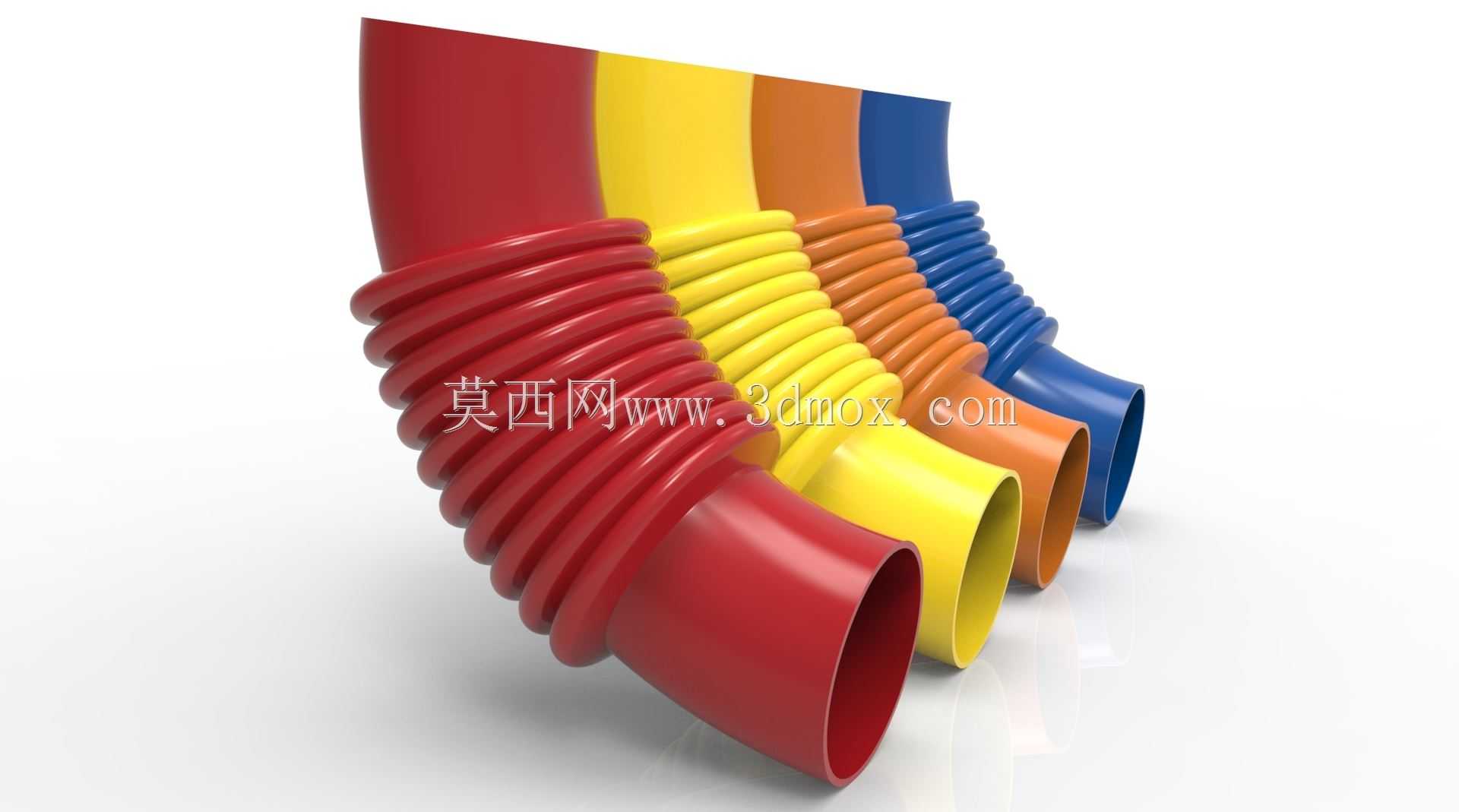

实际选型应用中，这类管道的安装边界不需要像硬管那样预留精确的轴向、角度余量，两端对接位置存在10度以内的角度偏差、几厘米的轴向错位，都可以通过波纹段的形变自然补偿，能大幅降低现场管路装配的对位难度，减少装配时的工装投入。不同配色的管道往往对应不同的材质适配场景：红色款一般适配耐油工况，可输送常规矿物油类介质；黄色款多为耐候配方，适合户外露天布设的气路、水路；橙色款侧重耐磨性能，可输送含少量固体颗粒的粉尘、碎屑介质；蓝色款多为食品级或耐低温配方，适配低温流体输送或者洁净工况的介质传输。

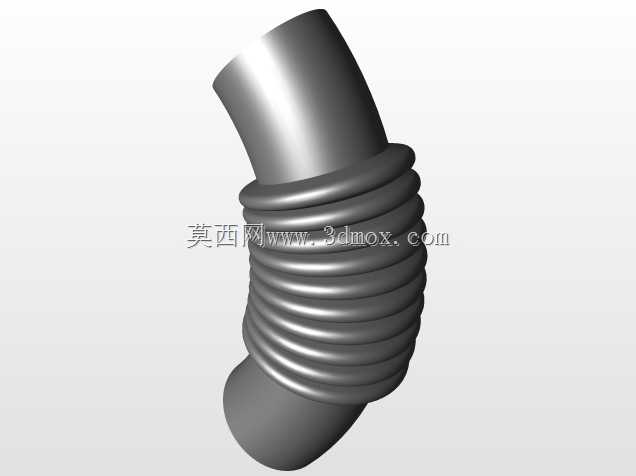

建模过程中需要重点控制波纹段的螺旋过渡曲率，保证弯折时每一圈波纹的形变均匀，不会出现局部应力集中导致的管壁过早疲劳开裂，同时直筒段和波纹段的衔接位置要做平滑圆角过渡，避免介质在衔接位置形成流道死角，减少介质残留堆积的可能。管道整体的壁厚设计要兼顾柔性和耐压能力，壁厚过薄虽然弯折更轻松，但耐压等级会大幅下降；壁厚过厚则会让管道整体过硬，失去可弯曲补偿的优势。
