五辐星形轻量化乘用汽车轮辋结构

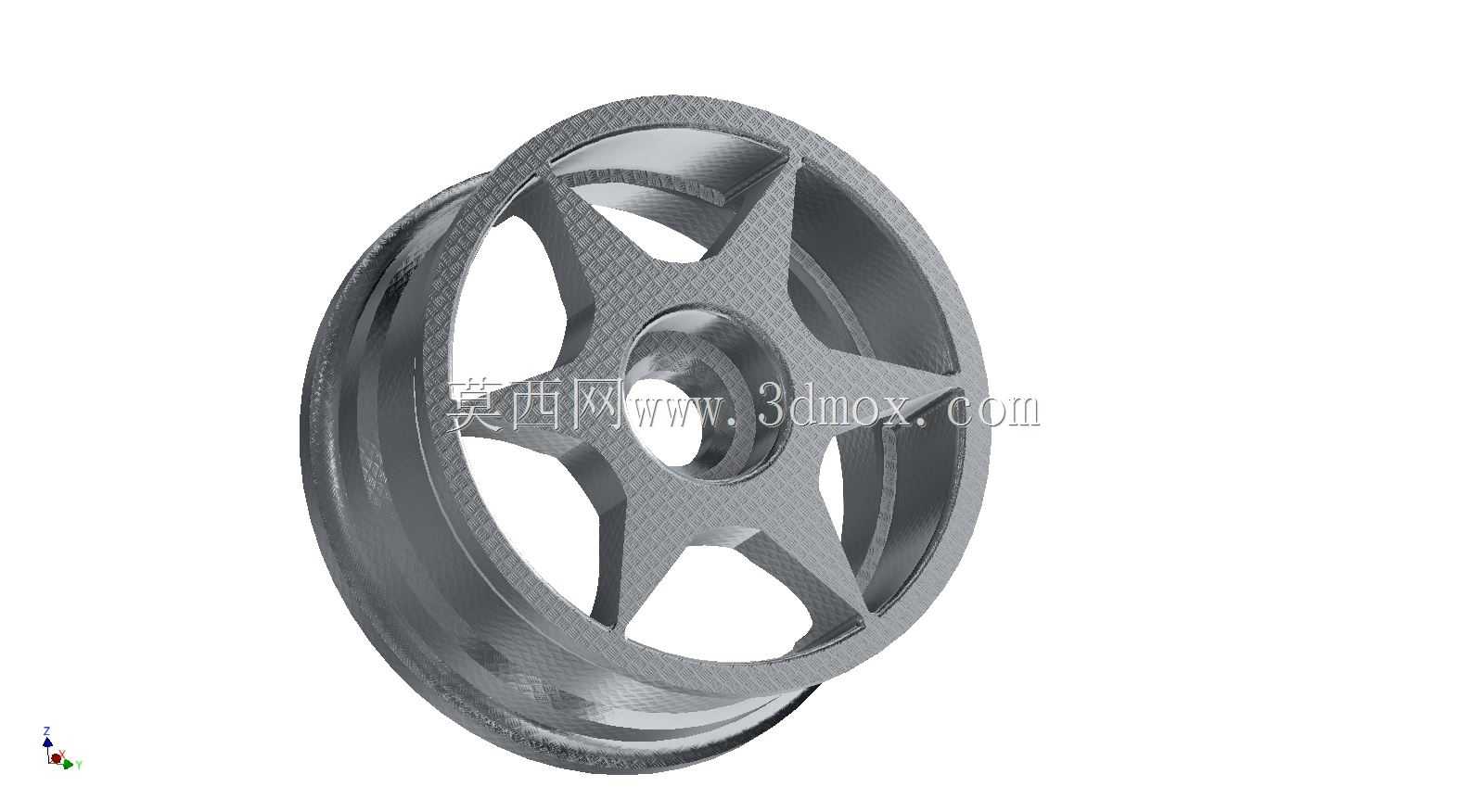

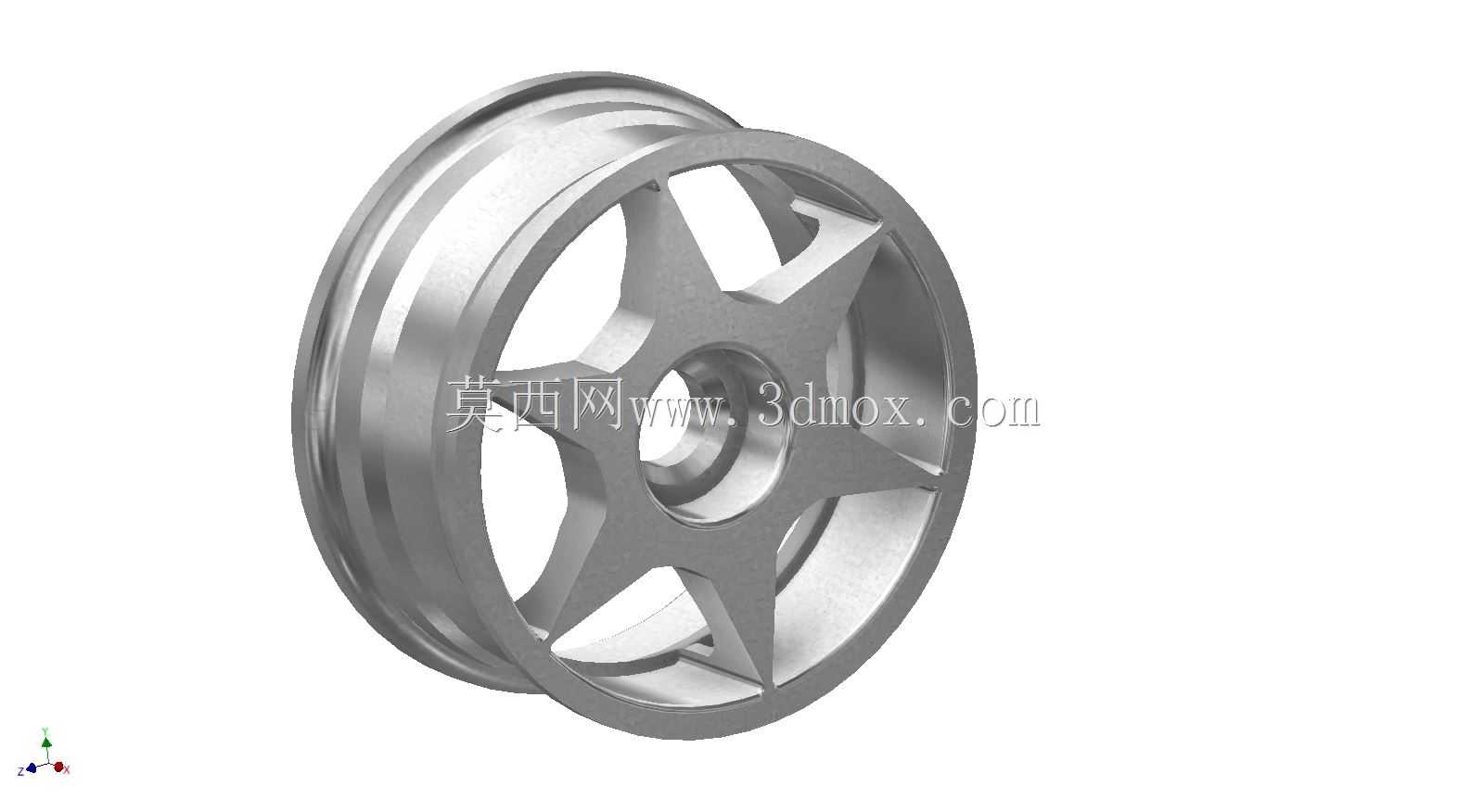

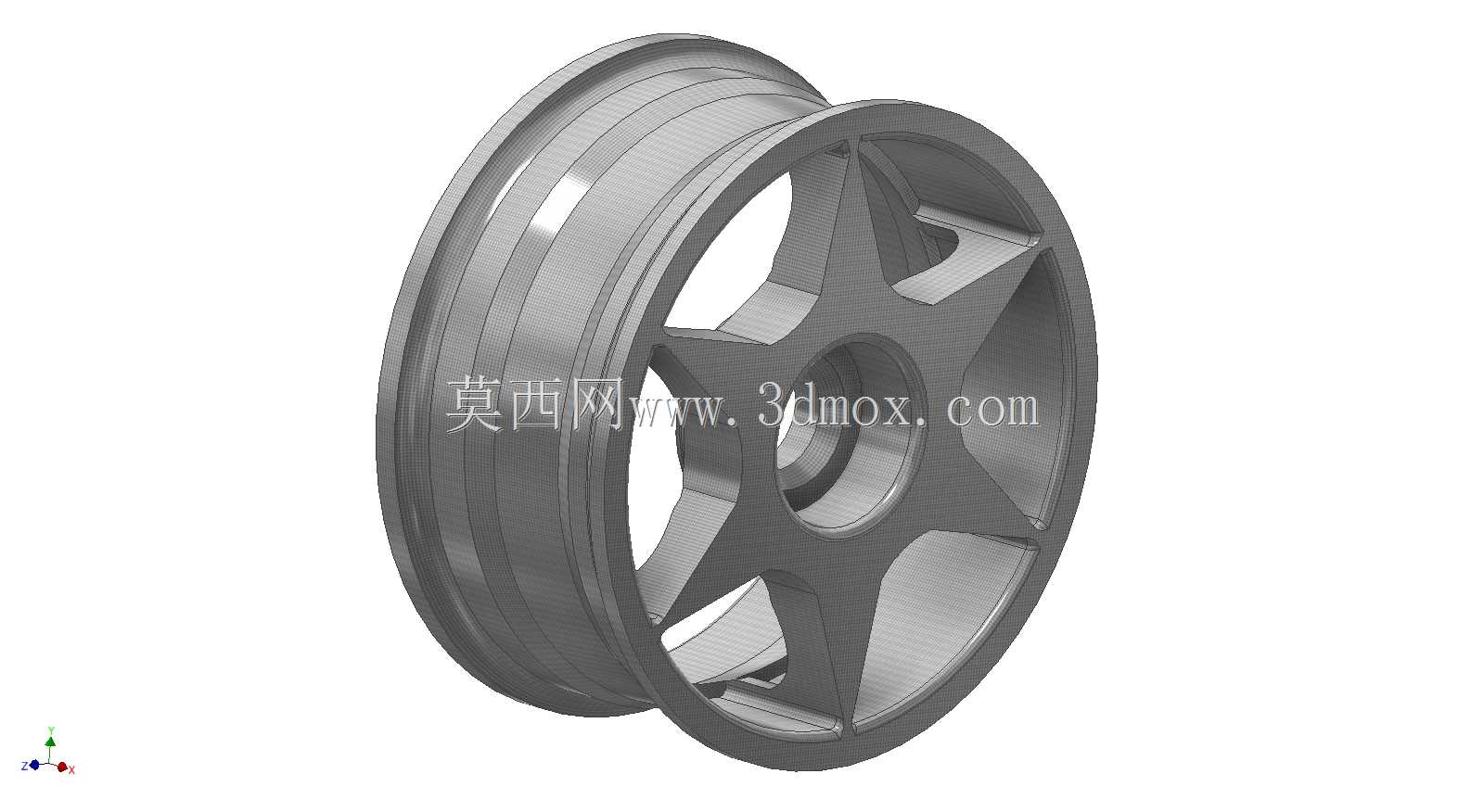

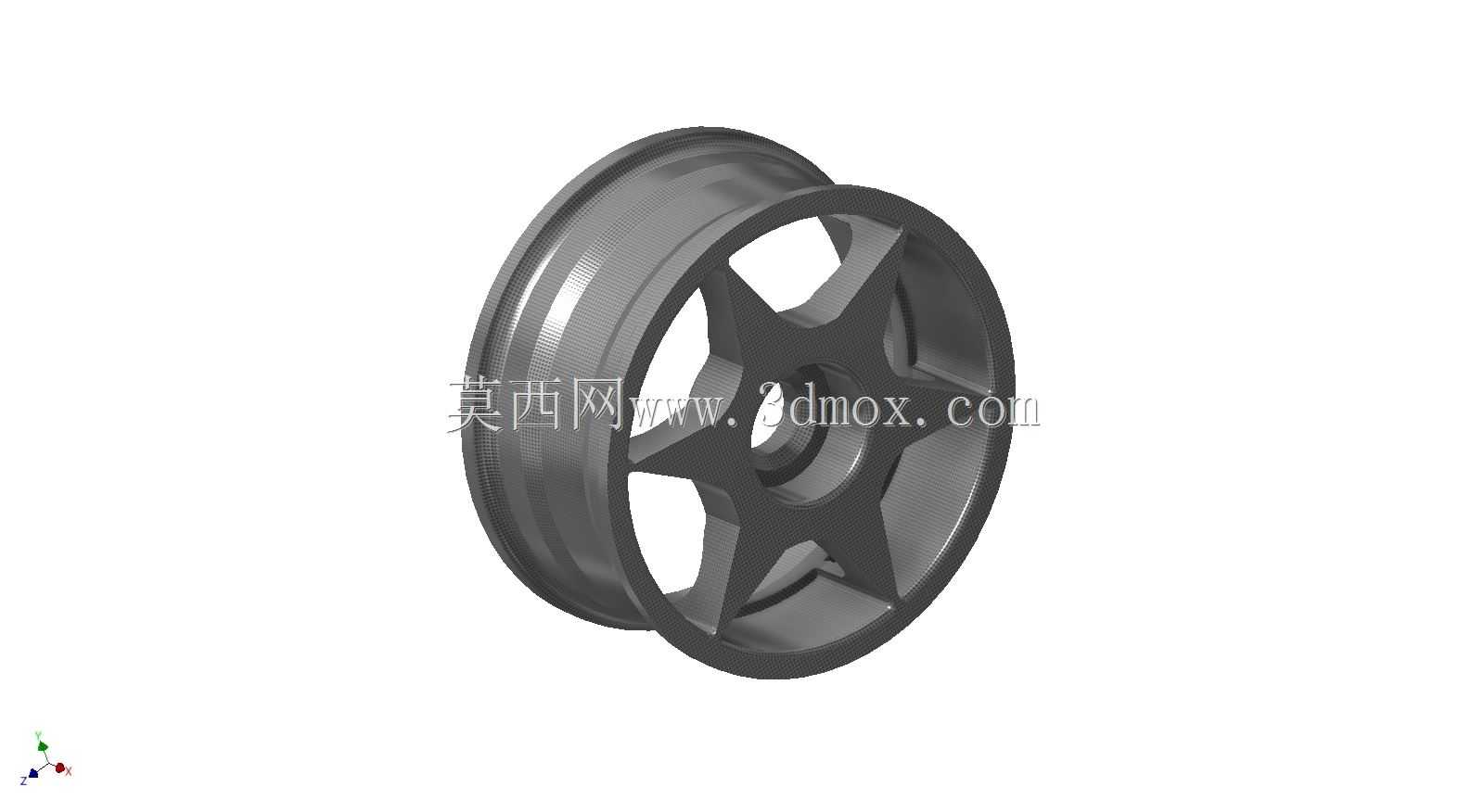

这款轮辋的设计首先围绕乘用车行走系统的实际工况展开，日常行驶中轮辋需要承担整车垂直载荷，同时传递加速、制动过程中的扭矩，还要缓冲路面颠簸带来的瞬时冲击，因此结构设计上优先兼顾刚性与轻量化需求。从结构来看，采用五辐星形支撑布局，辐条从中心安装座向轮缘均匀延伸，每根辐条做了等强度过渡设计，靠近中心座的位置截面更厚，向轮缘延伸时逐步收窄，既避免应力集中在安装孔周边，也能在满足弯曲疲劳、径向疲劳测试要求的前提下，减少不必要的材料冗余，降低非簧载质量，提升整车悬挂的响应速度。轮辋的轮缘部分采用多层台阶结构，适配常规真空轮胎的安装需求，胎圈座的角度与尺寸严格匹配民用乘用车轮胎的标准规格，安装时可以保证胎圈与轮辋紧密贴合，避免高速行驶时出现漏气、轮胎脱圈的风险。中心安装区域设置了定位止口与螺栓过孔，止口尺寸对应乘用车轮毂轴头的标准配合公差，安装时可以快速完成同轴定位，螺栓孔的分布圆直径符合常规乘用车型的安装边界，不需要额外改装桥位就可以适配对应参数的车型。在实际应用场景中，这类轮辋多用于家用紧凑型乘用车的改装或配套替换，五辐的结构除了力学性能优势，还能留出更大的刹车系统散热空间，长时间连续制动时，气流可以顺着辐条间的空隙快速带走刹车卡钳与刹车盘的热量，降低制动系统热衰减的概率。设计过程中需要重点校核几个关键边界：首先是轮辋的偏距参数，要保证安装后轮胎不会超出翼子板边界，同时不会与内侧悬挂拉杆、减震器产生运动干涉；其次是气门嘴的安装位，预留的开孔位置要避开辐条遮挡，方便后续充气与胎压监测模块的安装；另外轮辋的中心孔需要做倒角处理，避免安装时刮伤轴头防锈层，同时保证配合面贴合紧密，高速行驶时不会出现方向盘抖动的问题。从结构细节来看，轮辋的内侧轮缘做了加厚处理，应对上路肩、过坑洼路面时的侧向冲击，辐条与轮辋连接的位置做了大圆角过渡，消除焊接或铸造过程中容易产生的应力集中点，提升整体结构的抗疲劳寿命。
