50mm口径微型泡沫空气过滤装置

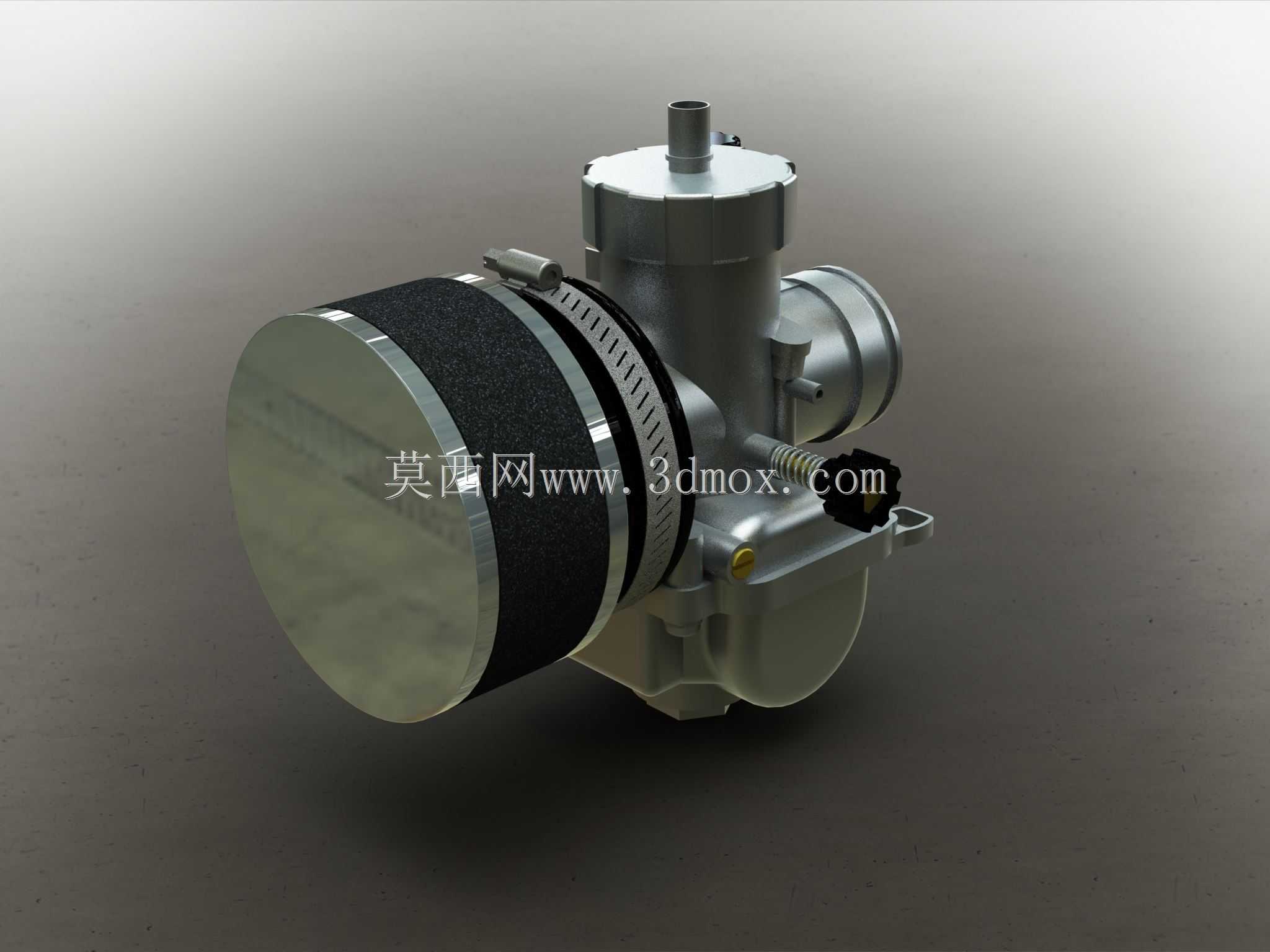

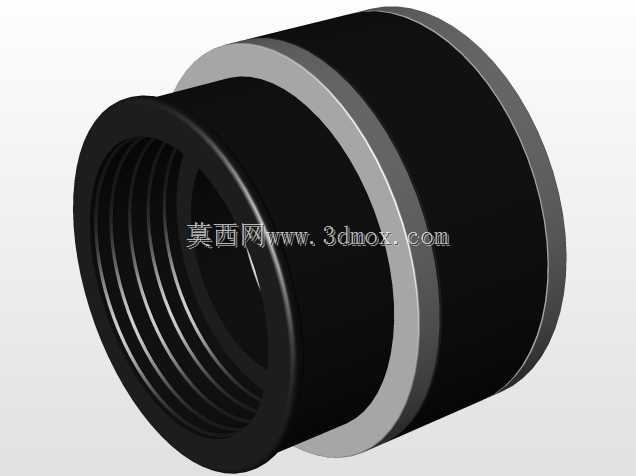

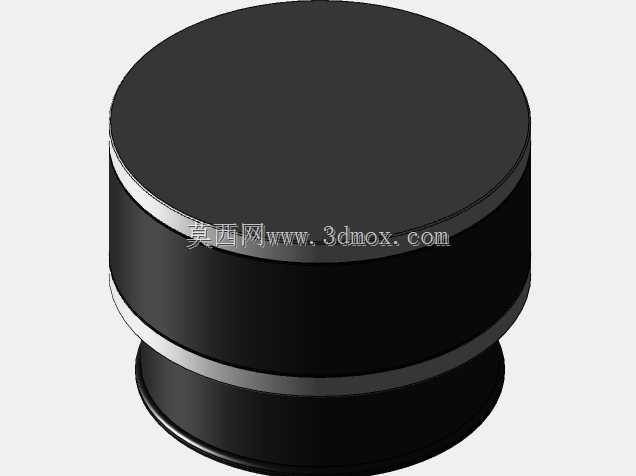

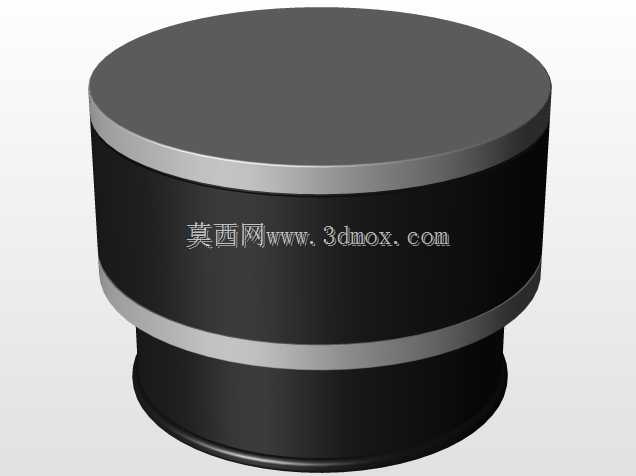

这类微型泡沫空气过滤装置，主要适配小排量内燃动力设备的进气系统，常见于改装小型摩托、通用汽油机、园林动力机械的进气端防护场景，核心作用是在进气过程中拦截空气中的浮尘、碎屑与悬浮杂质，避免硬质颗粒进入气缸内壁造成活塞环、缸体的异常磨损，从源头延长动力单元的大修周期。从结构设计来看，装置采用端面进气的布局，泡沫滤材通过环形压圈固定在金属端盖与安装基座之间，滤材外侧设置带均匀通槽的金属护网，既可以避免大体积异物直接冲击泡沫滤材造成破损，也能在负压进气时承托滤材，防止滤材被吸变形堵塞进气通道。安装端采用直插式卡接结构，适配对应口径的化油器进气口，无需额外复杂转接件即可完成装配，基座上预留的弹簧卡紧点位，能在设备运行产生持续振动的工况下保持连接可靠性，不会出现松脱漏气的问题。尺寸边界上，滤体直径为62mm，整体轴向深度54mm，安装时需要在化油器进气侧预留足够的径向与轴向空间，避免与周边的油门拉线、燃油管路、车架结构产生干涉；进气接口的适配直径覆盖20-55mm区间，选型时需要匹配对应化油器的进气口外径，保证配合过盈量处于合理范围，既要避免间隙过大造成未过滤空气旁通进入气缸，也要防止过盈量太大造成装配困难、甚至挤裂化油器进气端口。滤材选用的开孔泡沫材质具备一定的容尘能力与透气性，相比纸质滤芯拥有更好的抗潮性能，在高湿度户外工况下不会因为吸潮造成进气阻力骤升，日常维护仅需拆下后用中性清洗剂清理滤材内部积存的灰尘，晾干后即可重复使用，维护成本远低于一次性纸质滤芯。设计过程中需要重点平衡进气阻力与过滤效率的关系：泡沫孔隙过大会降低过滤精度，无法有效拦截细小硬质颗粒；孔隙过小则会提升进气负压，造成动力单元进气量不足，出现怠速不稳、动力输出下降的问题，因此滤材的孔隙率、厚度都需要匹配对应排量动力单元的进气流量需求。同时金属端盖与护网采用冲压成型工艺，加工一致性好，批量生产时尺寸公差容易控制，能保证每台装置的滤材压缩量处于合理区间，既不会因为压装太松造成滤材在气流冲击下移位，也不会因为压装过紧造成滤材孔隙被压闭，影响有效通气面积。在实际配套选型时，除了匹配接口直径，还需要核算动力单元在最大油门开度下的进气流量，确保过滤装置的有效通气面积能满足最大进气量需求，避免在高负荷工况下出现进气瓶颈，很多小型动力改装场景中，这类紧凑型泡沫过滤器还能替代体积更大的原厂空滤总成，在有限的安装空间内完成进气防护功能，适配空间局促的改装布局。
