汽车尾灯装配螺丝总成加工检测设备

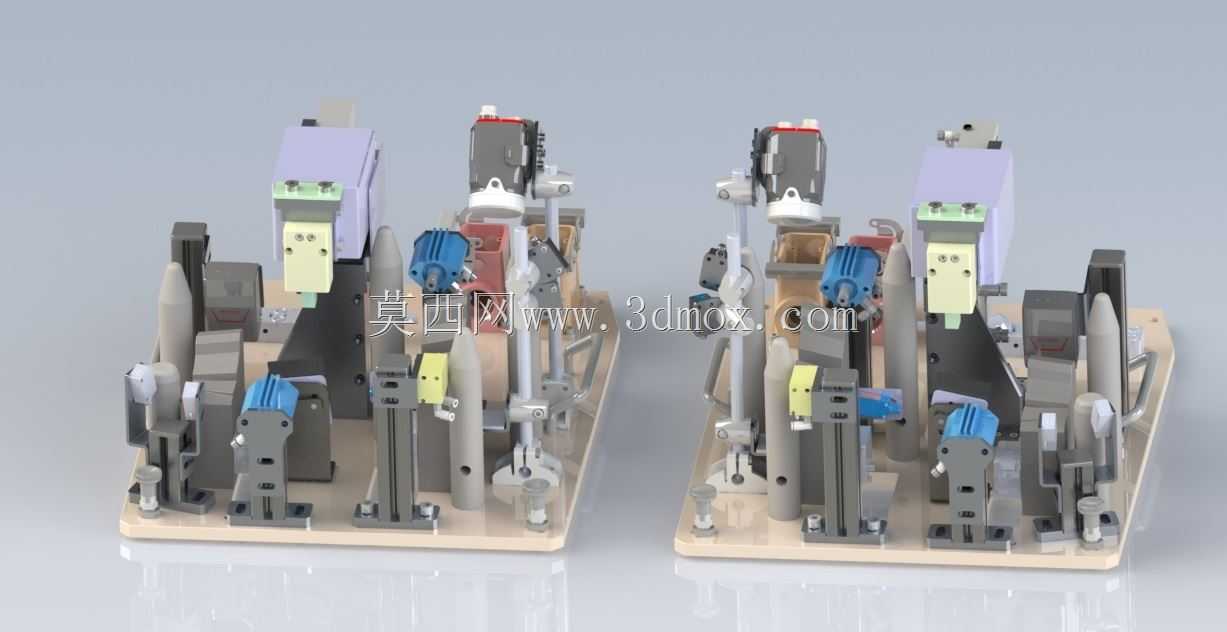

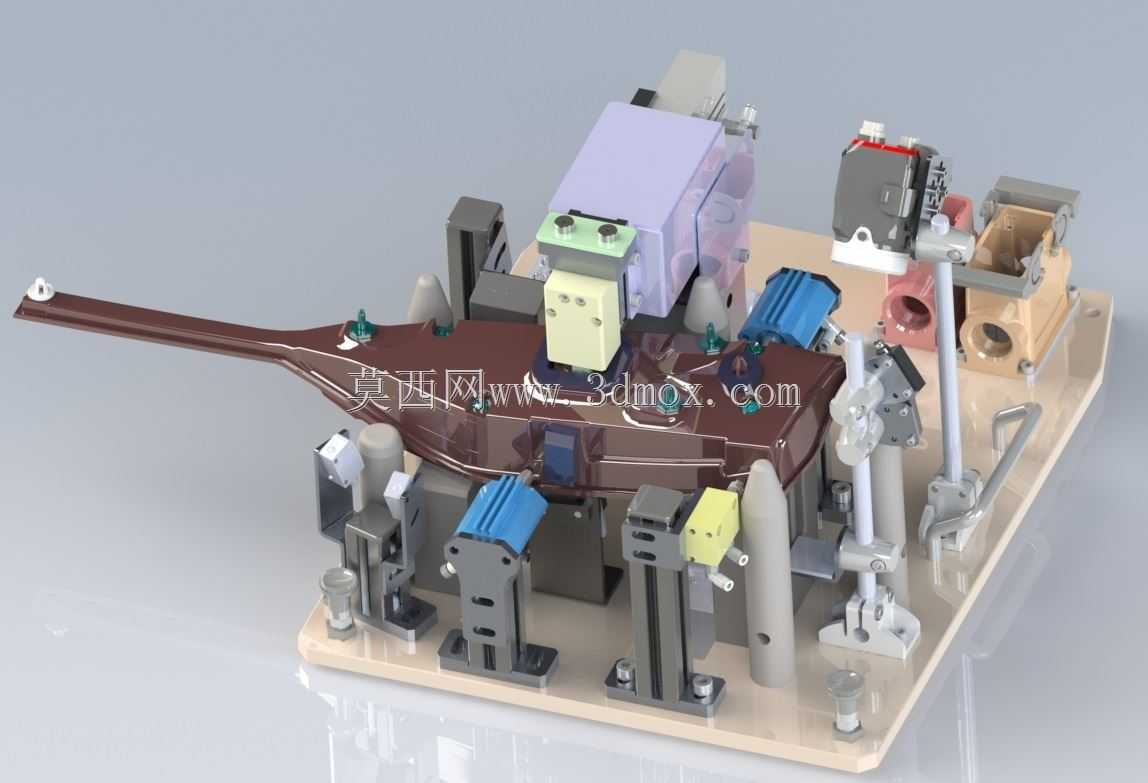

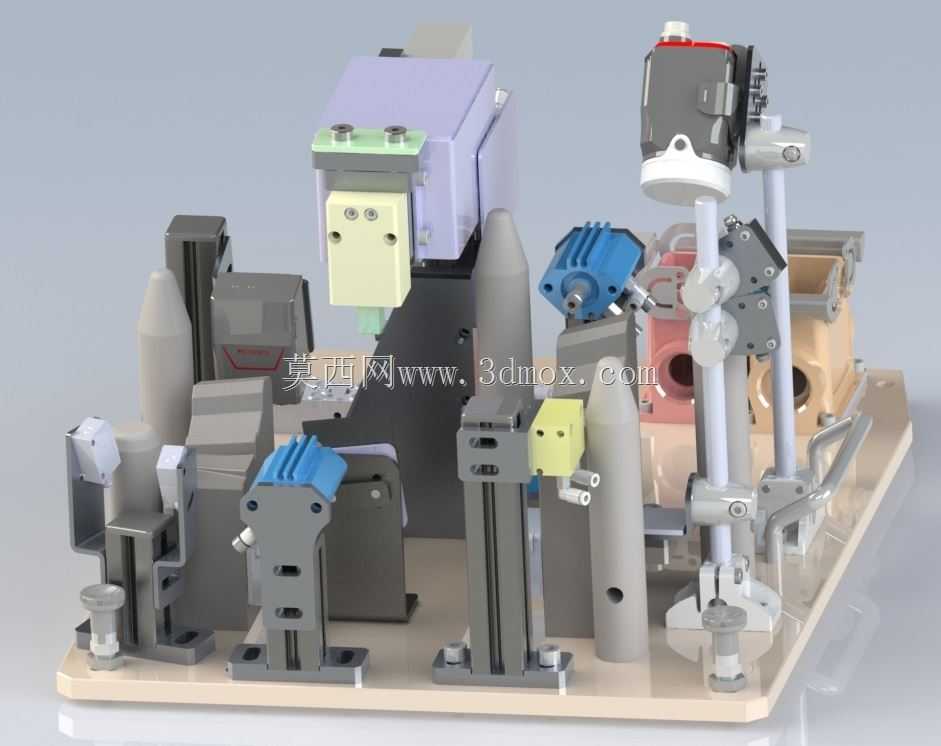

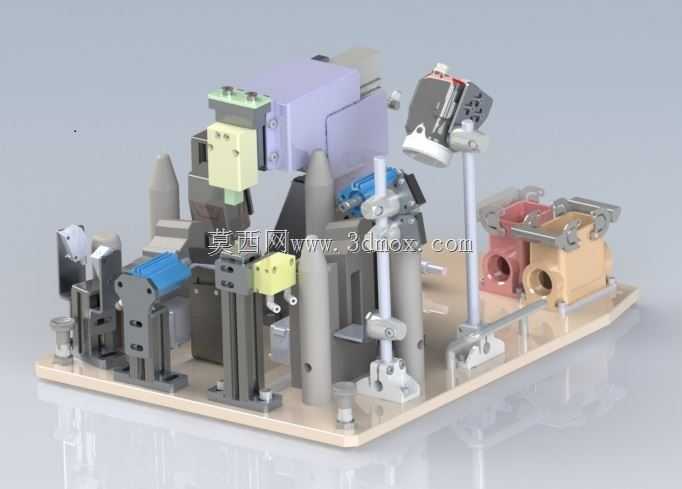

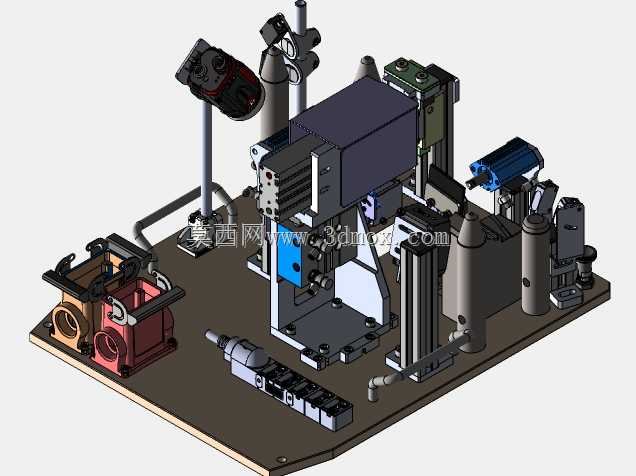

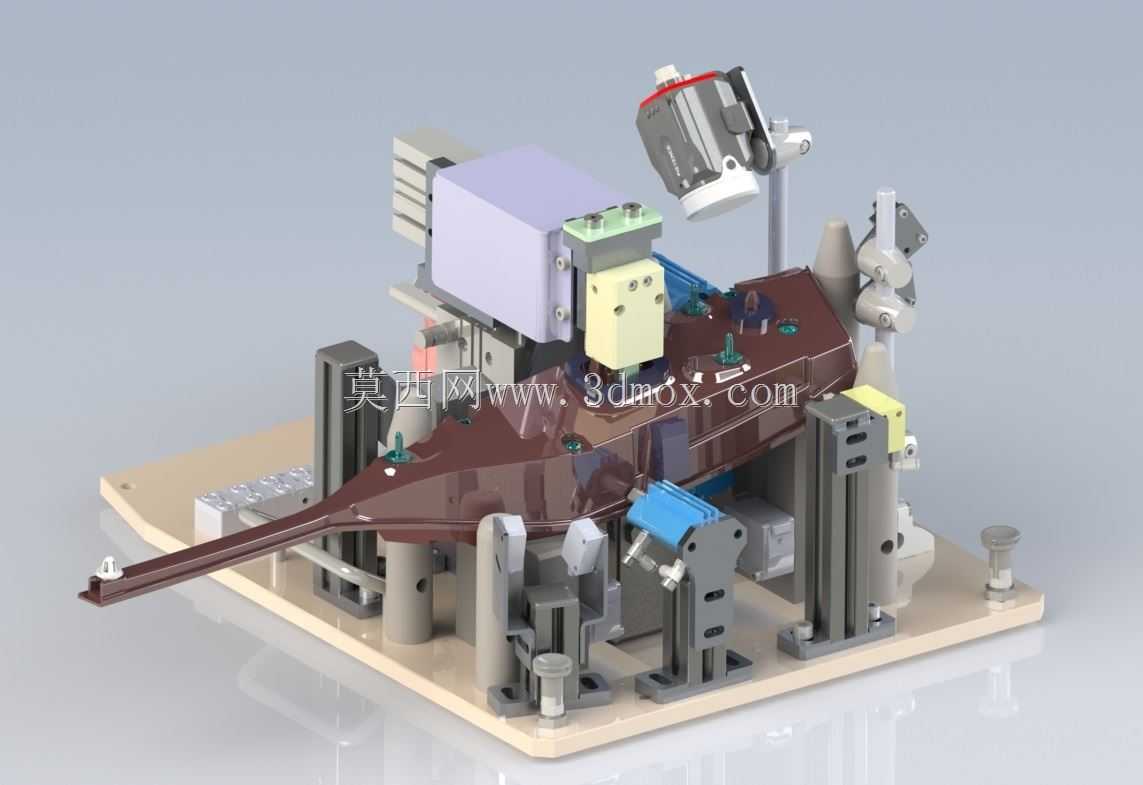

这套工装设备主要面向汽车零部件装配产线的尾灯组装工位，核心作用是完成尾灯总成装配环节中螺丝锁付工序的同步检测与全流程追溯，适配宝马车型尾灯组件的特定装配需求，属于产线非标定制的工位级集成设备。从整体布局来看，设备采用台板式安装结构，所有功能组件均集成在一块平整的基准安装底板上，底板边缘预留了标准的设备安装孔位，可直接固定在产线线体的工位台架上，整体安装边界控制在常规单人操作工位的尺寸范围内，操作人员可站在设备前侧完成上下料与操作，无需额外拓展操作空间。设备的功能模块划分清晰，锁付执行端集成了多组定位夹具，针对尾灯壳体的异形轮廓做了仿形支撑设计，可在工件放置后自动完成定位夹紧，避免锁付过程中工件移位导致的螺丝滑牙、锁付深度不合格问题。电流测试模块集成在锁付动力端旁，可在螺丝锁付到位的瞬间采集锁付电机的电流曲线，通过电流波动判断锁付扭矩是否符合工艺要求，同时识别螺丝滑牙、浮锁、漏锁等异常工况，检测数据可同步上传至产线MES系统，绑定对应工件的唯一识别码，实现单颗螺丝锁付质量的全流程可追溯，一旦后续出现尾灯装配松动问题，可直接调取对应工位的锁付数据定位问题原因。设计过程中充分考虑了产线换型的兼容性，夹具模块采用快拆式安装结构，更换不同车型尾灯对应的仿形夹具块即可快速完成换型，无需重新调整整体设备的安装位置。气路与线路均采用底板下走线的布局方式，台面上仅露出功能执行组件，避免管线干涉工件上下料的操作路径，同时降低管线被工件磕碰损坏的概率。设备前端预留了工件放置的导向定位销，操作人员可快速将待装配的尾灯壳体放置到定位位置，无需反复调整对位，有效提升单工位的作业节拍。锁付机构的行程经过精准核算，可覆盖尾灯壳体上所有螺丝孔位的锁付范围，无需额外增加移动轴组，在满足功能需求的前提下尽可能压缩设备的制造成本与占用空间。检测模块的触发逻辑与锁付动作做了硬联锁，只有当电流检测数据在合格区间内时，设备才会判定该颗螺丝锁付合格，允许进入下一颗螺丝的锁付流程，若检测到异常会立即停止锁付动作并给出提示，避免不合格品流向下一道工序。追溯模块的数据采集端直接对接锁付与检测模块，每完成一颗螺丝的锁付就自动记录对应的扭矩、电流、锁付时间等参数，绑定工件条码后存入数据库，满足汽车零部件生产的质量追溯体系要求。
