带定位导向结构的立式冲压工装夹具

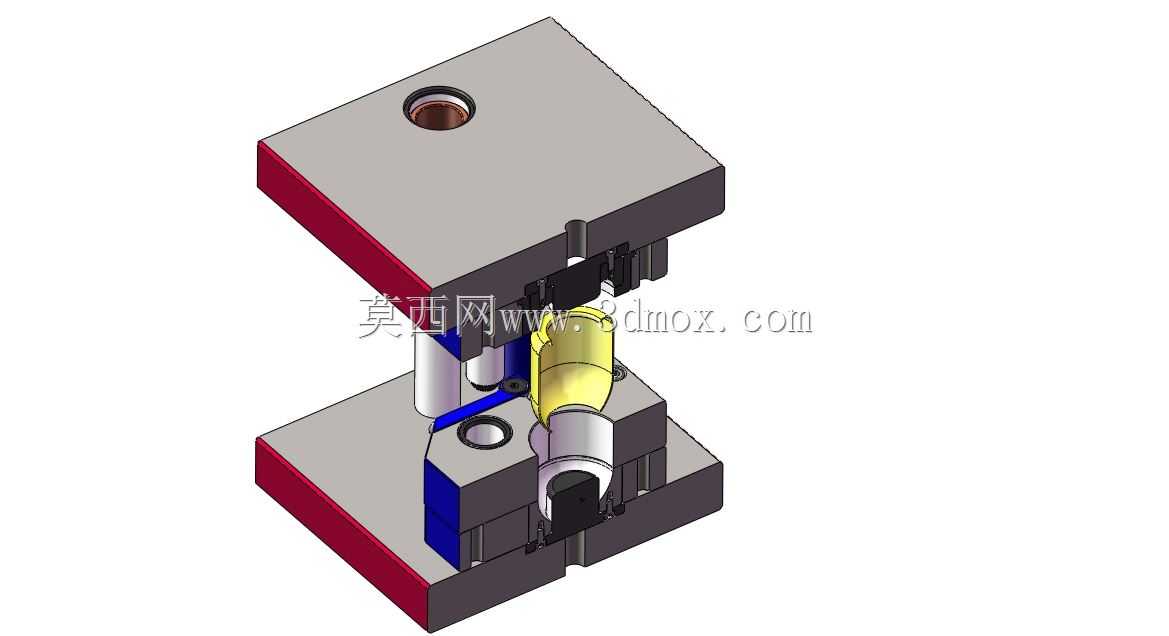

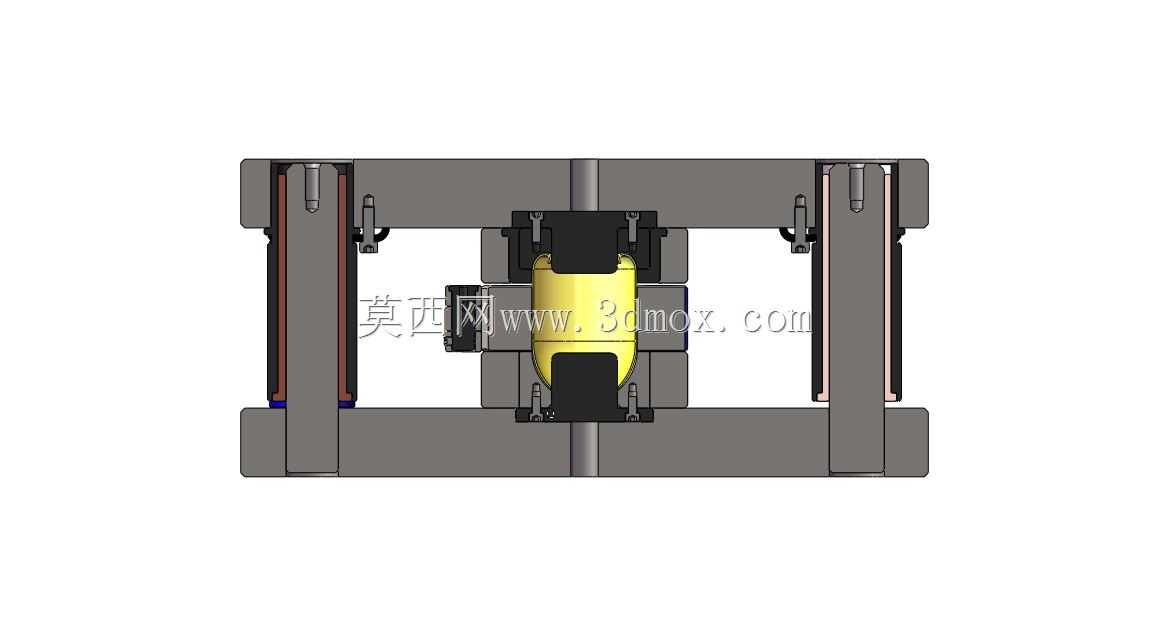

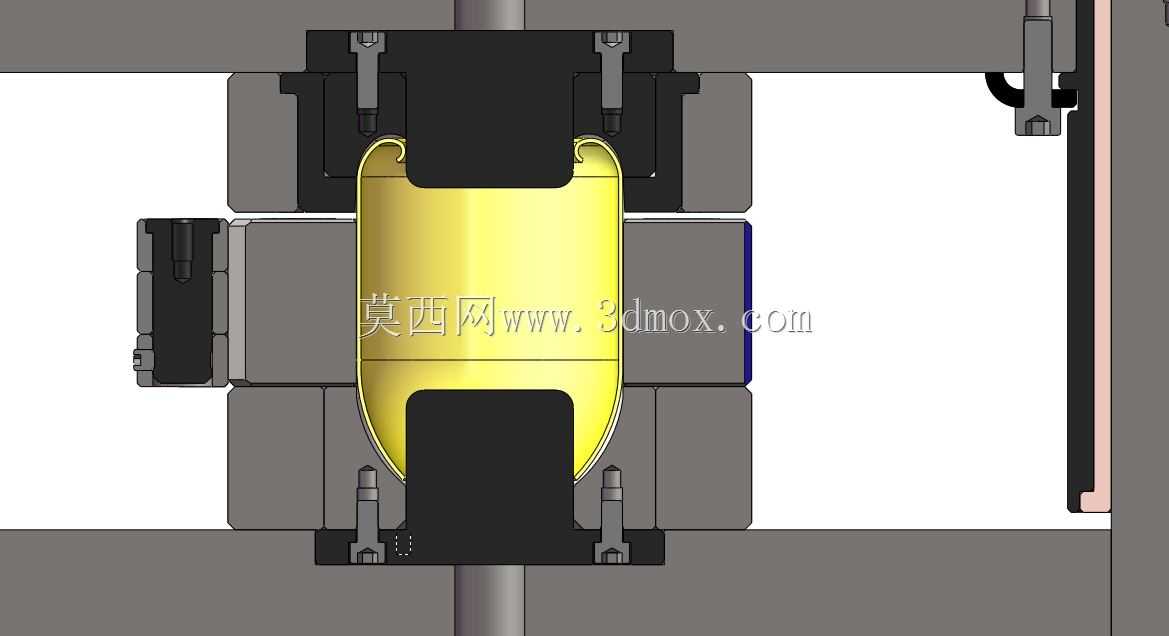

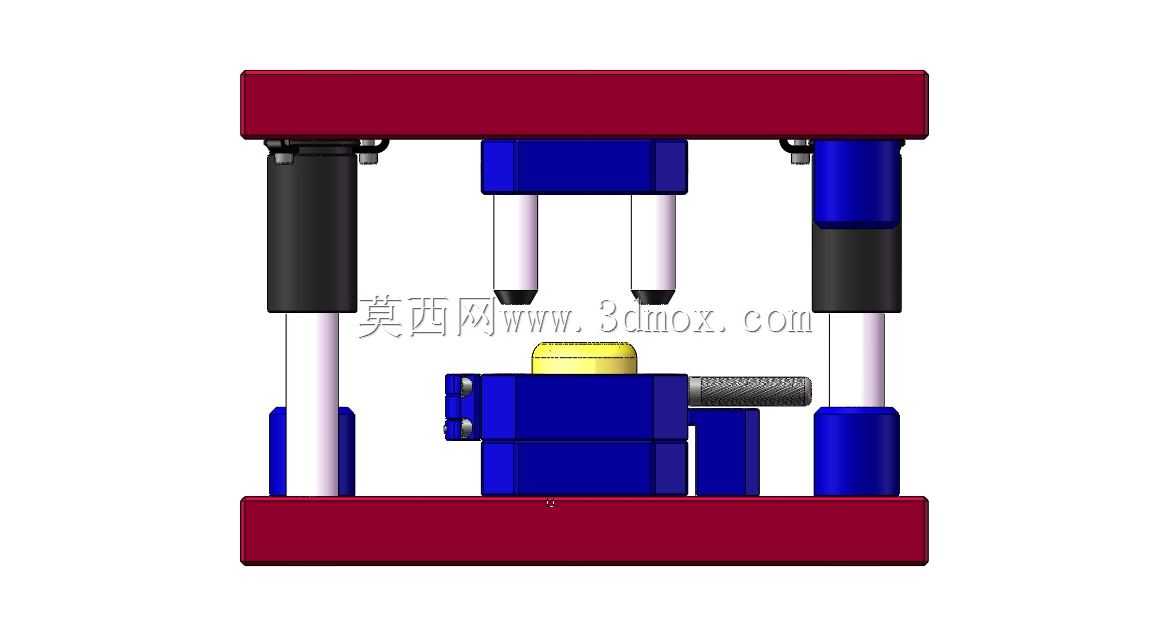

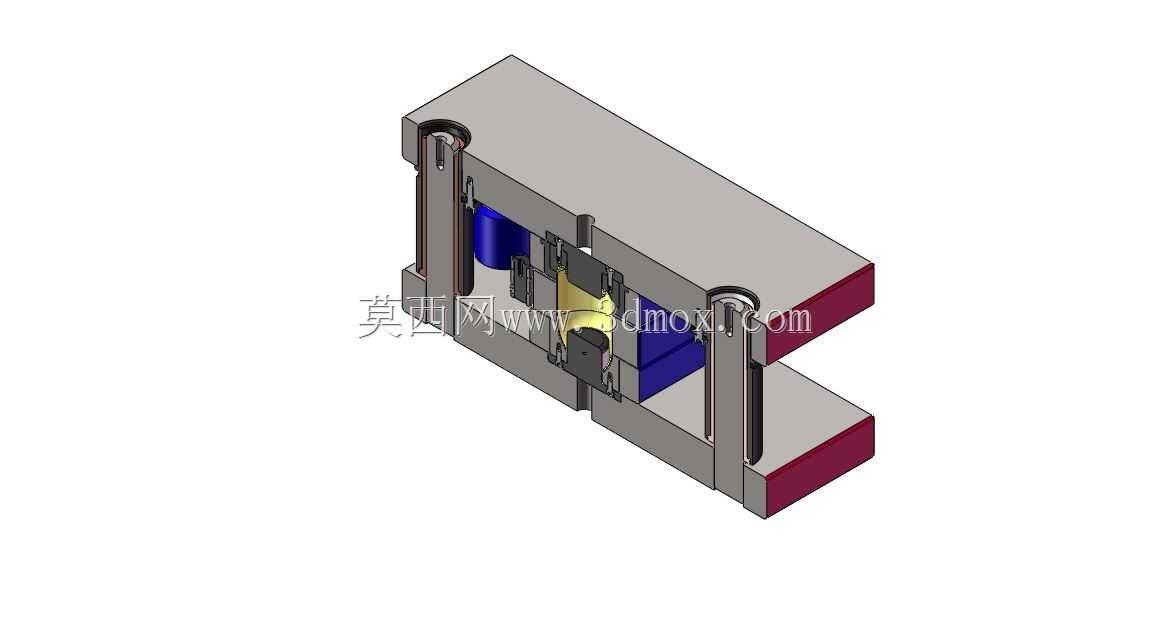

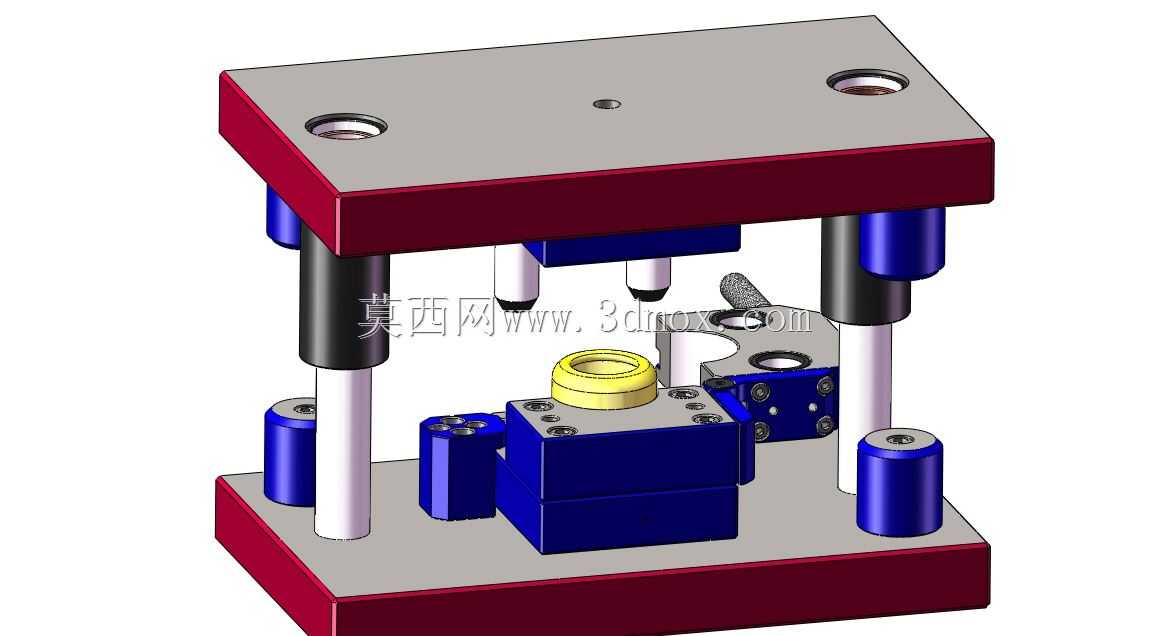

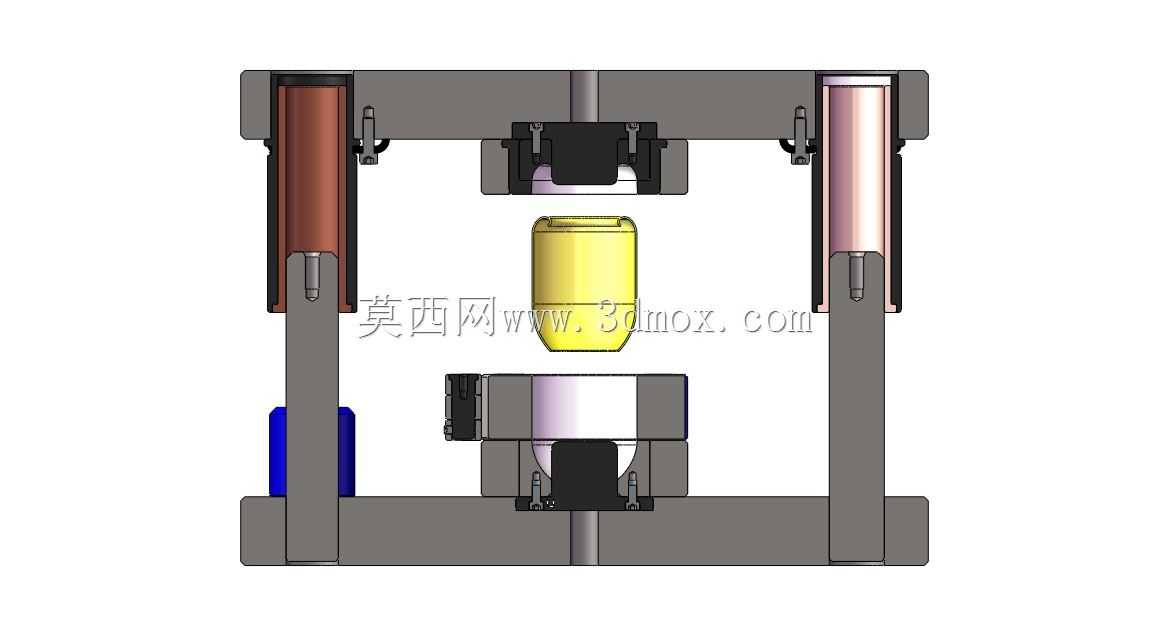

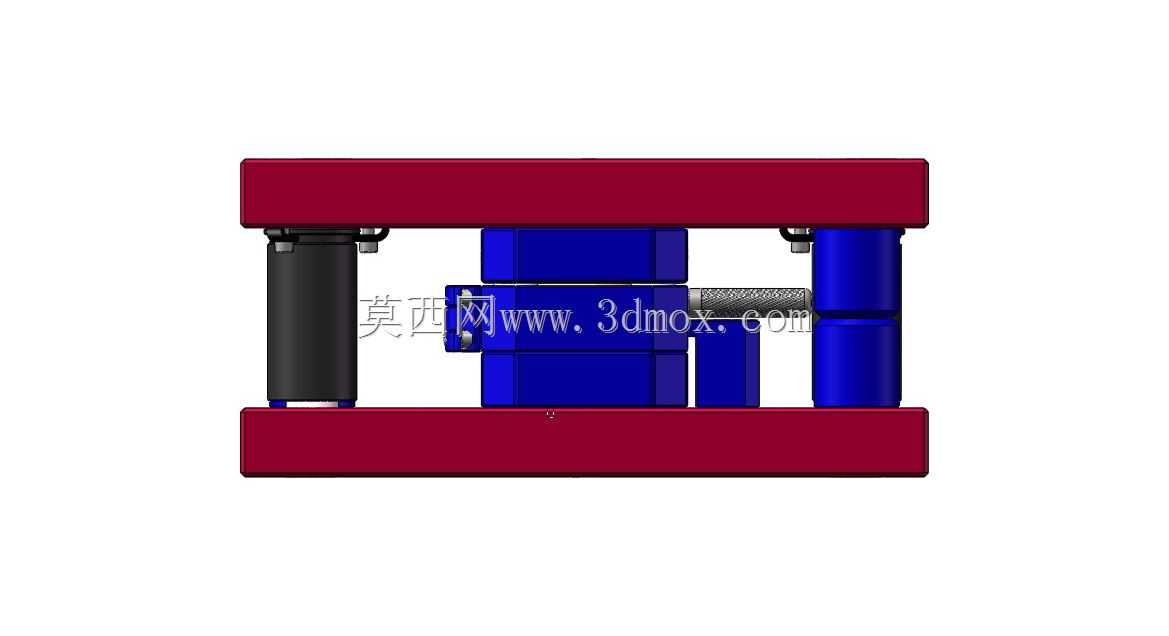

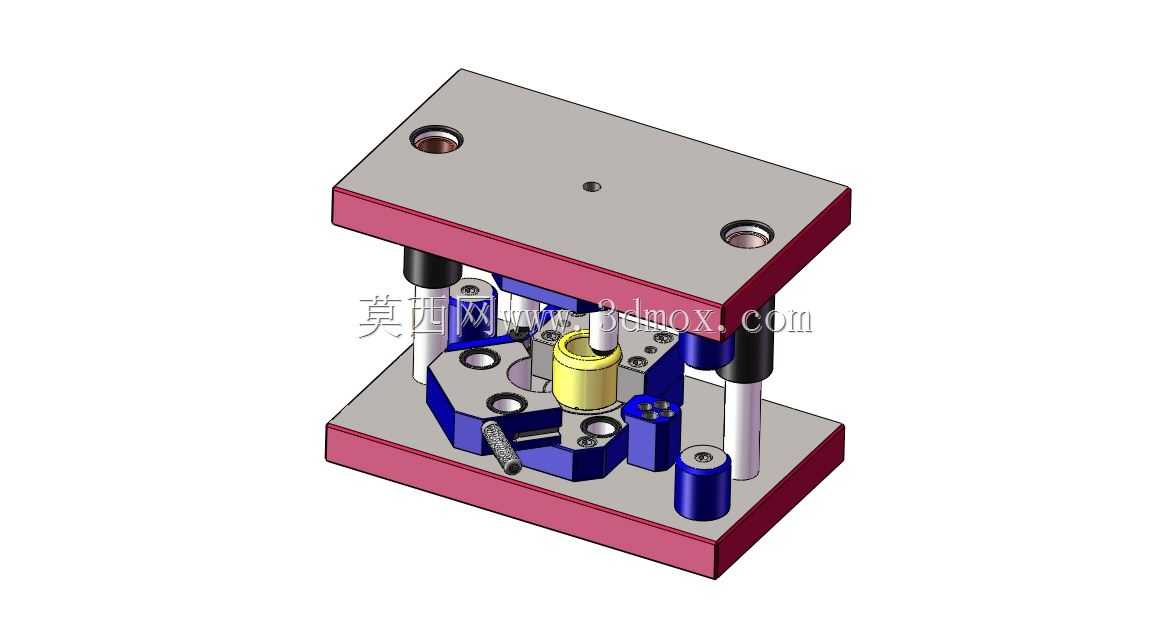

这套工装结构主要面向小尺寸异形五金件的冲压压装工序，常见于消费电子小金属结构件、汽配小型插接件的批量压合生产场景，适配常规开式可倾压力机的安装接口，可直接固定在设备工作台面完成上下料作业。从结构布局来看，上下模座采用标准平板式模架设计，对角布置的导柱导套组件承担合模过程中的全行程导向，导套与上模座采用过盈压装配合，导柱与下模座配合段加装定位销防转，避免长期往复运动出现配合间隙偏移，保证合模重复定位精度控制在0.02mm以内，满足小型冲压件的形位公差要求。上模部分除了固定冲头的安装槽位，还预留了弹性卸料组件的安装空间，内置的矩形弹簧可在开模瞬间将卡滞在冲头上的工件自动推出，无需人工手动取件卡滞风险，适配连续自动化生产线的上下料节拍。下模部分设置了与工件外形完全贴合的仿形定位槽，定位槽周边做了0.5mm的导入倒角，方便人工或机械手上料时快速对位，定位槽侧方开设的排屑缺口可将冲压过程中产生的细小金属碎屑及时排出，避免碎屑堆积在定位面造成工件垫伤、压装尺寸超差。上下模座的边缘均做了倒角处理，避免装配过程中锐边划伤操作人员，模座上的安装沉孔按照通用压力机的T型槽间距设计，可直接适配不同吨位的常规冲压设备，无需额外加工转接板。整套结构的合模行程通过导柱的有效导向长度做硬限位，避免冲头下行过位压坏下模定位结构，同时在上下模座的非工作区域预留了传感器安装位，可加装到位检测开关，实现压装过程的缺件、反件检测，防止误冲损坏模具。针对异形工件的特殊压装点位，下模的定位镶块采用分体式设计，可根据不同批次工件的外形尺寸快速更换镶块，无需更换整套模架，大幅降低多品种小批量生产的工装制造成本，镶块与下模座采用销钉定位、螺丝锁紧的固定方式，更换过程无需重新调整整体合模间隙，单次换型时间可控制在15分钟以内。模架整体采用45号钢调质处理，导向配合面做高频淬火硬化，硬度可达HRC45-50，可承受长期往复冲压载荷，避免早期磨损失效。
