本田CBR系列摩托前悬架与卡箍结构

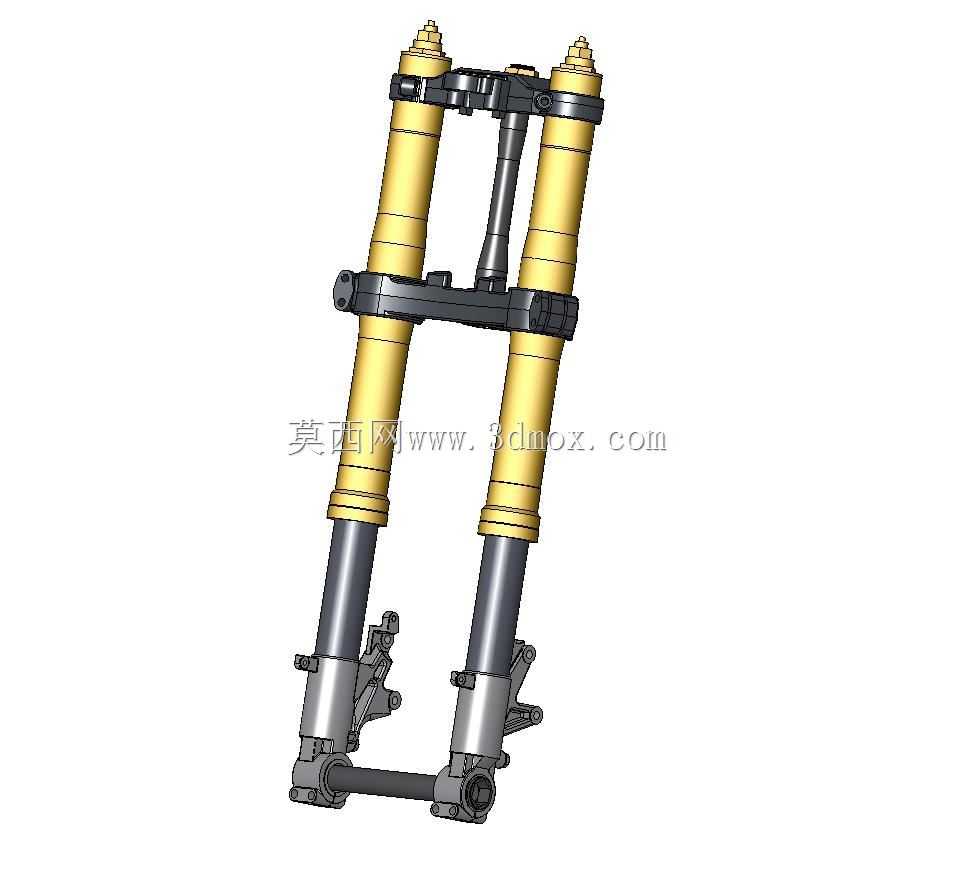

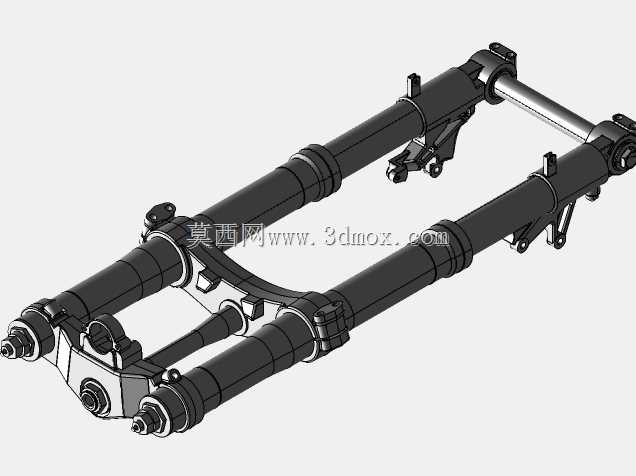

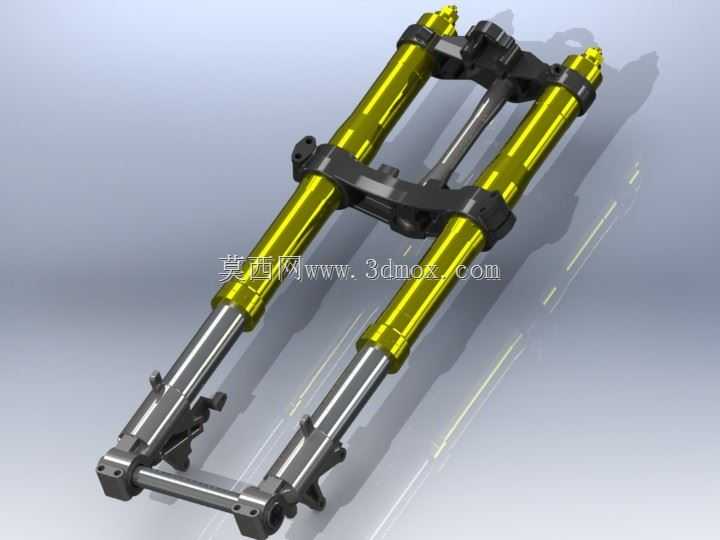

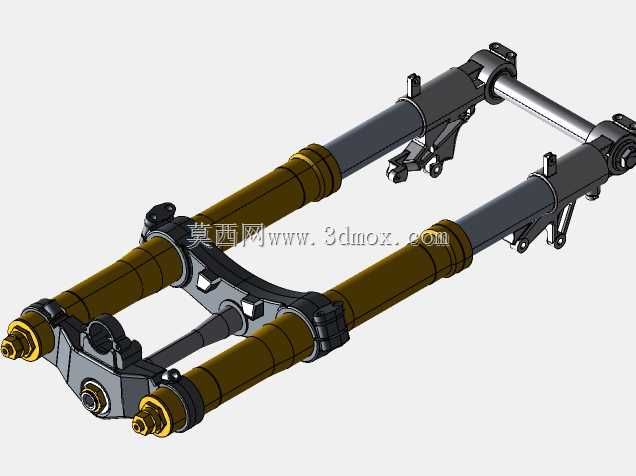

这套结构对应大排量运动摩托的前部承载与导向核心，日常赛道驾驶、公路通勤场景下，直接承接前轮传递的路面冲击，同时承担转向动作的力传导职责，是摩托行走系统里直接关联操控手感与行驶安全的核心部件。从结构设计逻辑来看，两根倒置式减震筒采用上下联板（也就是三重卡箍结构）完成刚性连接，上卡箍对接方向柱下联板位置，中间卡箍强化两根减震筒的横向刚性，下卡箍则预留前挡泥板、刹车卡钳的安装点位，整套连接结构在保证减震筒上下滑动顺畅的前提下，尽可能压缩了前部结构的横向形变空间，匹配大排量车型激烈驾驶时的侧向受力需求。倒置减震的结构设计将大直径筒身置于上部，有效降低了前部簧下质量，相比正置减震能更快响应路面细碎颠簸，同时上部筒身的金色防护层既做了耐磨硬化处理，也能阻挡行驶中泥水沙尘侵入油封结构，延长密封件的使用寿命。下部的镀铬活塞杆表面做了高精度研磨处理，表面粗糙度控制在极低水平，配合内部的阻尼阀系，能在压缩、回弹行程中提供线性的阻尼反馈，急刹时能抑制车头过度下沉，过连续颠簸路面时也能快速拉住减震行程避免多余弹跳。安装边界上，上部方向柱对接位置匹配原车转向轴承的安装尺寸，不需要额外修改车架三星柱的配合公差，下部轮轴安装孔位同轴度经过校准，直接适配对应车型的前轮轴径，两侧预留的卡钳安装位对应原厂径向刹车卡钳的孔距，不需要额外制作转接码即可完成装配。两侧减震筒下部延伸出的小支架用于固定ABS轮速传感器线束与刹车管路，走线位置避开了减震全行程的运动干涉区域，满打方向、减震压缩到极限位置时也不会出现管线拉扯、摩擦的问题。设计过程中对卡箍的抱紧力做了针对性校核，既不会因为抱紧力过大导致减震筒滑动卡滞，也不会因为抱紧力不足在大力刹车、高速过弯时出现减震筒转动位移的问题，卡箍的连接螺栓采用对称锁紧设计，锁紧扭矩有明确的参数要求，避免单侧受力不均导致的筒身偏磨。整套结构的重心布置尽可能贴近转向轴心，降低转向时的转动惯量，让转向动作更跟手，高速行驶时车把的晃动感也能得到有效抑制，适配运动车型对操控精准度的要求。
