传动机构用封闭式链条防护结构设计

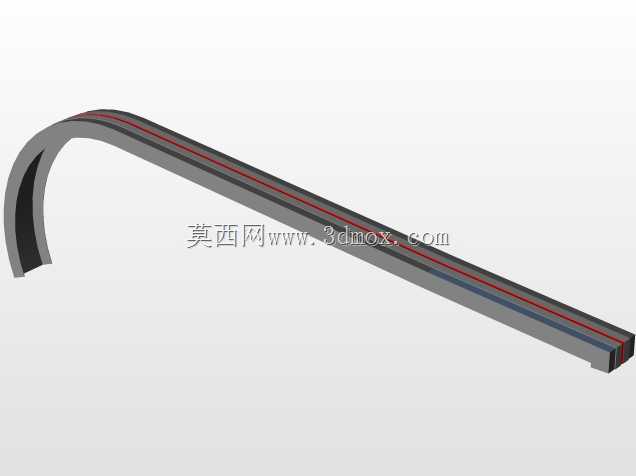

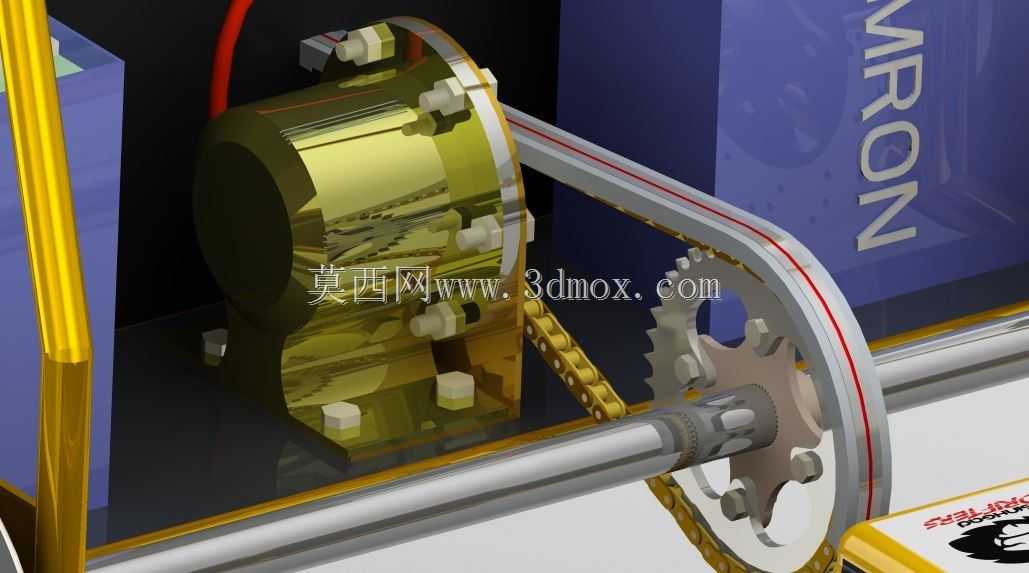

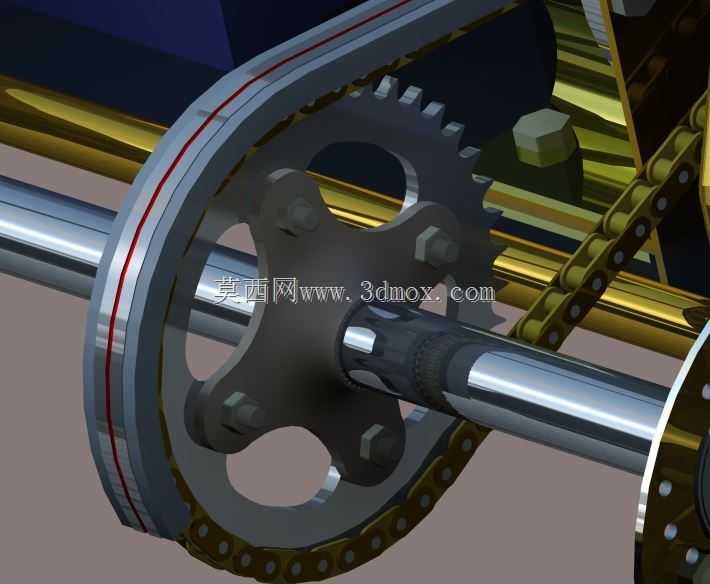

在各类带链传动的工业设备、输送线、小型动力传输机构中，链条外露带来的安全隐患、润滑脂飞溅、杂物卡滞啮合齿等问题一直是结构设计阶段需要重点规避的风险点，这款链条防护结构正是针对这类场景开发的配套防护部件。从实际安装适配性来看，该防护罩采用分段式贴合设计，靠近驱动端的罩体做了圆弧包覆处理，完全匹配链轮的回转外径，安装边界预留了足够的链轮转动间隙，不会与齿顶、链条外链板发生运动干涉，同时沿链条走线方向延伸出平直段罩壳，覆盖上下两层链条的整个传动跨度，能完全阻挡操作人员肢体意外接触运转中的链条与链轮，也能避免车间内的金属切屑、粉尘、散落物料颗粒落入链条啮合间隙，降低链条异常磨损、跳齿甚至卡停的故障概率。设计阶段针对安装维护的便利性做了细节优化，驱动端的圆弧罩壳采用分体拼接结构，通过周向分布的紧固件实现与安装基座的固定，日常检查链轮磨损、补充润滑脂时无需完全拆除整个罩体，仅需拆卸对应段的紧固件即可露出操作空间，大幅缩减日常维保的拆装工作量。罩壳的外形轮廓完全避让周边的轴系、安装座与相邻部件，安装孔位与基座的预设螺纹孔完全对齐，不需要额外做现场配钻、修磨即可完成装配，适配常规08B、10A等常用规格的单排链传动布局，安装后整体突出安装面的高度控制在合理范围，不会额外占用过多设备外围空间，也不会影响周边管线、其他功能部件的布局。从防护性能来看，罩壳的接缝处做了贴合止口设计，能有效阻挡链条运转时甩出的润滑脂向外飞溅，保持设备周边工位的整洁，同时金属材质的罩体本身具备足够的结构强度，即便受到轻微的外力磕碰也不会发生变形塌陷，避免变形后剐蹭运转部件引发二次故障。针对不同的安装场景，该罩壳的平直段长度可根据实际的链轮中心距做适配调整，圆弧端的包覆角度也可根据驱动侧的安装空间做对应优化，不管是开放式的输送设备、小型机床的进给传动机构，还是内置式的动力传输单元，都能通过调整安装位实现可靠防护，在保障传动链运行安全的同时，也能让设备的整体外观更规整，避免传动部件外露带来的杂乱感。
