戴尔奥托DHLA40双腔化油器结构设计

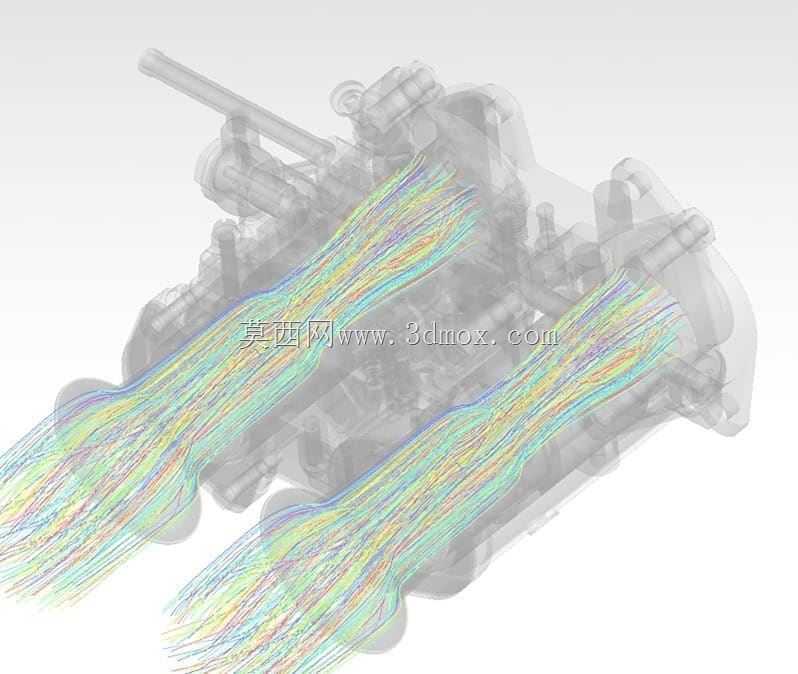

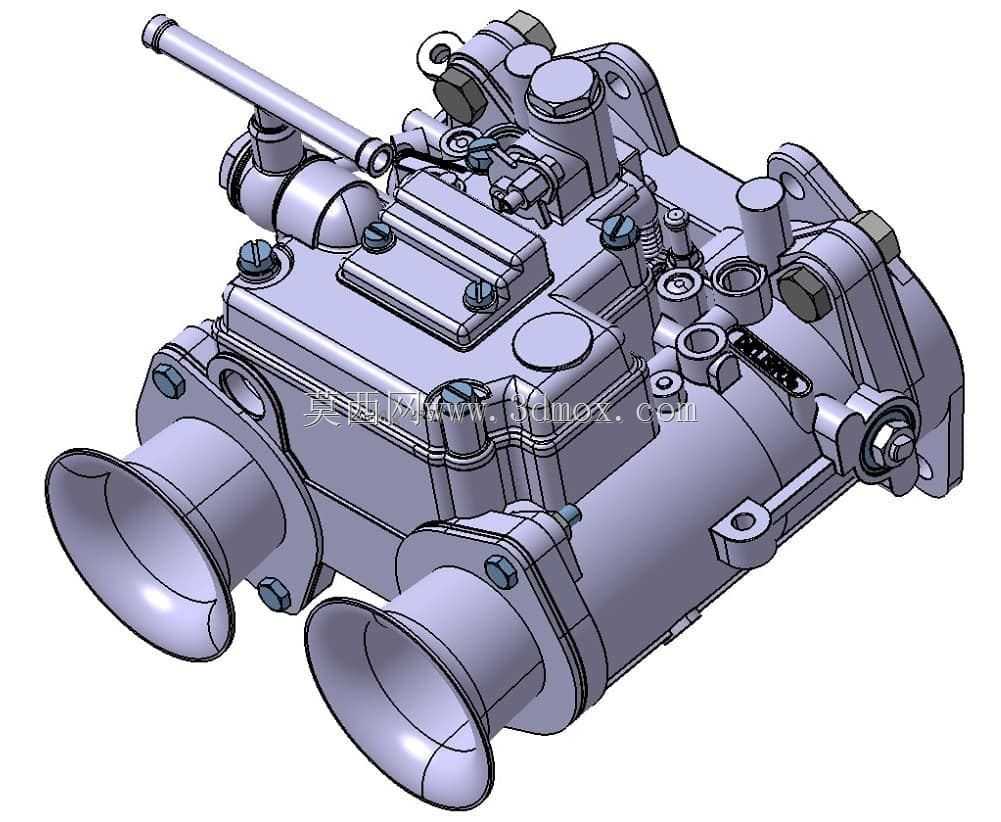

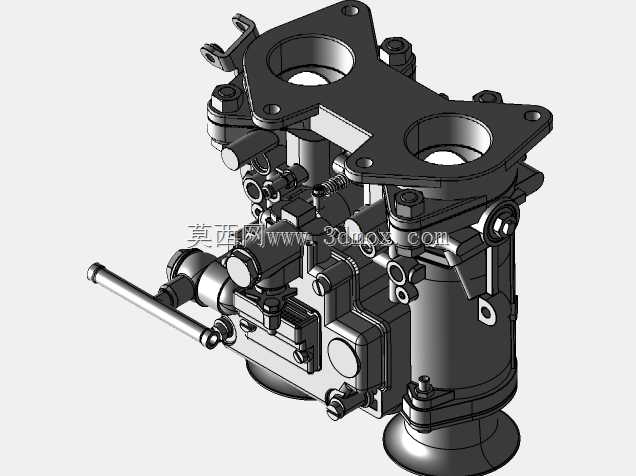

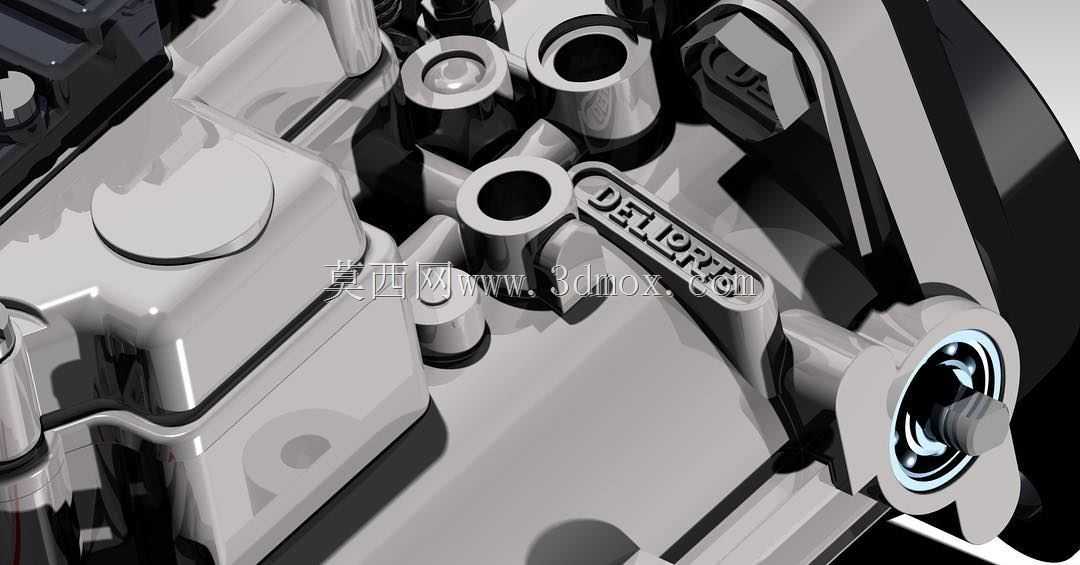

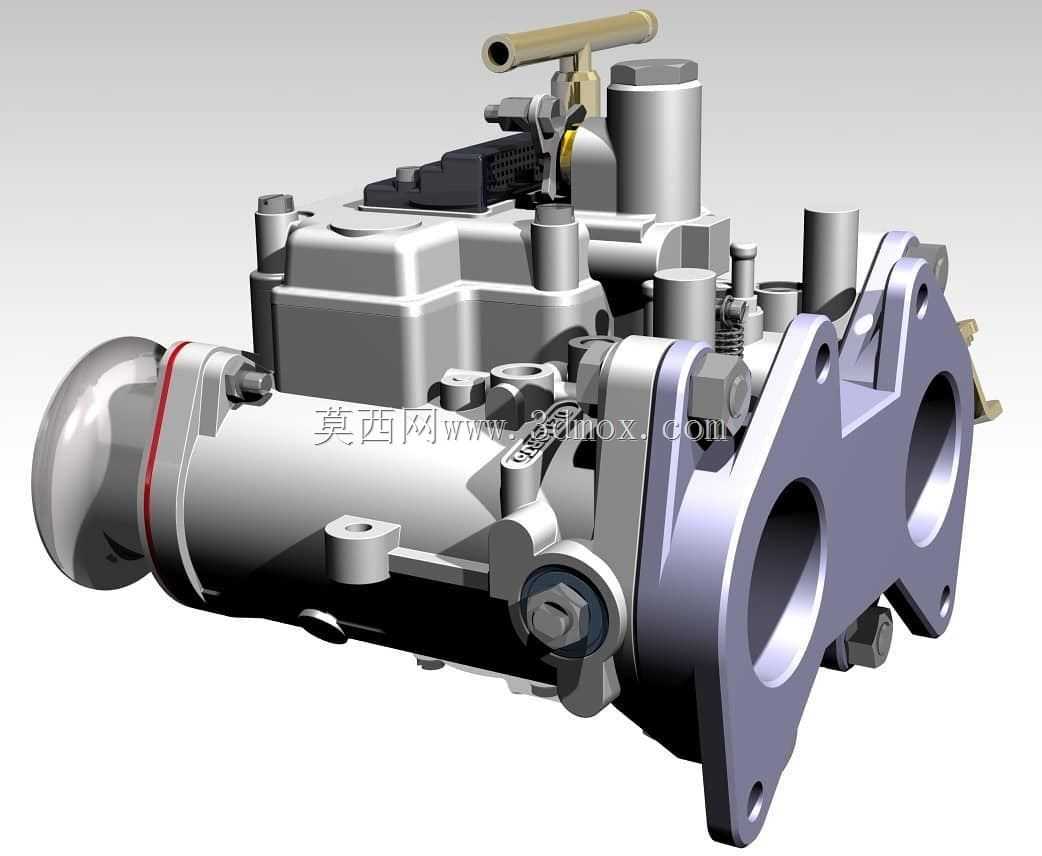

这款双腔侧吸式化油器主要适配大排量高性能内燃机，常见于改装乘用车、老式赛车以及高负荷通用动力机组的燃油供给环节，核心作用是根据发动机不同工况的进气负压，精准匹配燃油与空气的混合比例，替代早期的单腔供油结构，兼顾低转速扭矩输出与高转速区间的进气通畅性。从结构设计逻辑来看，模型完整还原了产品的实体特征：进油端设置带过滤结构的进油接头，内置浮子室结构维持稳定油面高度，避免车辆倾斜或者工况突变时出现油面波动导致的混合气过浓或过稀问题；双腔独立的节气门结构通过联动轴实现同步开度控制，每个腔体对应独立的主喷管、怠速量孔与加速泵油道，低负荷工况下可单腔参与供油降低油耗，大负荷节气门全开时双腔同时工作，满足大进气量下的燃油供给需求。安装边界上，进气端采用法兰面双螺栓固定结构，法兰端面设计有密封胶圈安装槽位，可匹配对应规格的进气歧管接口，安装孔位间距符合同级别性能化油器的通用互换尺寸，无需额外改装转接座即可直接替换同型号老旧部件；侧面预留了油门拉线安装支架、阻风门操纵臂以及真空提前接口，可适配不同车型的操纵机构与点火系统匹配需求。外形上主体采用压铸铝合金壳体结构，表面做了氧化处理提升耐腐蚀性，各油道、气道的衔接位置做了圆弧过渡处理，减少进气阻力与燃油流动阻力，量孔安装位置预留了标准拆装空间，后期维护调校时无需拆解整个壳体即可完成量孔更换、油面调整作业。浮子室侧面设置了透明观察窗结构，可直接观测内部油面高度，省去了拆解检查的工序；加速泵结构采用膜片式设计，急加速时可额外泵入燃油弥补瞬时混合气过稀的问题，避免节气门突然开大时出现动力迟滞。整个模型的装配关系完全按照实际产品的装配逻辑搭建，各部件的配合间隙、密封结构的位置、操纵机构的运动行程都做了还原，可直接用于燃油系统教学演示、改装部件的匹配校核，也可作为同类化油器逆向设计的结构参考，帮助设计人员快速掌握双腔化油器的油道布局、安装尺寸匹配要点，减少前期结构测绘的工作量。
