Aprilia RS250摩托车碳纤维离合器杆压缩模具

　　这套三瓣式压缩成型模具，专门针对Aprilia RS250这款经典两冲程运动摩托车的碳纤维离合器杆量产需求开发，核心服务于高性能摩托车改装配件、原厂替换件的复合材料成型场景，适配中小批量碳纤维复材件的热压成型工序，可直接安装在常规四柱式热压成型机上使用，无需额外定制特殊工装接口。

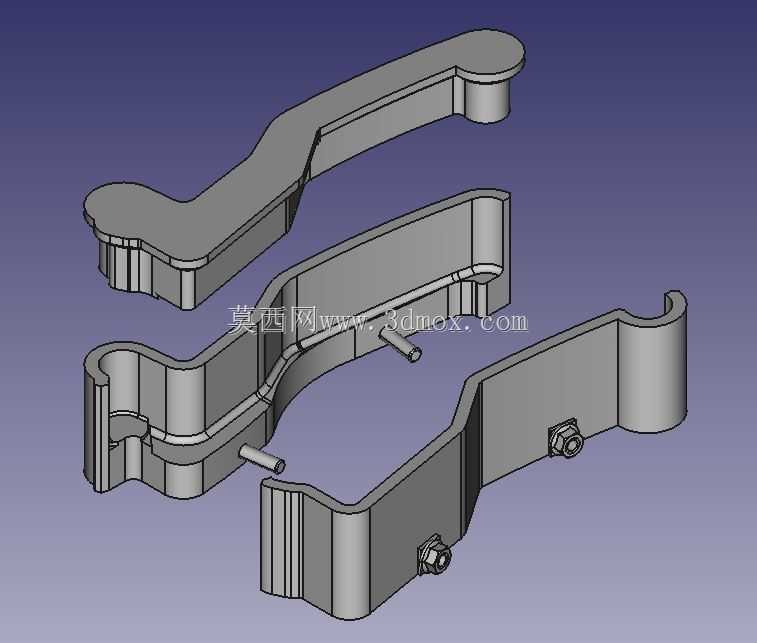

　　从实际使用场景来看，赛道改装、日常骑行的摩托车离合器杆长期承受频繁的离合捏合载荷，原厂金属件重量大、摔车后易变形断裂，普通注塑件强度不足易开裂，而碳纤维材质的离合器杆兼具轻量化与高抗冲击强度，这套模具就是为了稳定成型该类碳纤维件设计，解决小批量复材件成型时合模错位、纤维取向紊乱、局部缺胶的常见问题。模具采用三部分对合的结构设计，拆分逻辑完全顺着离合器杆的异形曲面轮廓走：上模对应离合器杆握持端的弧形外轮廓，两个侧模分别包覆杆身的两侧内凹曲面与安装端的铰接位结构，分模面全部选在零件轮廓的最大投影边界处，避免在外观面留下合模飞边，减少后续打磨抛光的工序量。

　　设计过程中优先考虑了碳纤维预浸料的铺放便利性，模腔内部预留了均匀的1.5mm成型壁厚，和碳纤维离合器杆的目标壁厚完全匹配，模腔边角处做了R0.8的圆角过渡，避免铺料时纤维架桥导致局部缺料。两个侧模上设计的定位销结构，合模时可以精准嵌入对应模体的定位孔内，合模定位精度控制在0.05mm以内，避免成型后零件出现壁厚不均、错边的缺陷；侧模上集成的锁紧螺栓位，在热压过程中可以提供足够的侧向外力锁紧，抵消复合材料受热膨胀产生的侧推力，防止模腔涨开导致零件尺寸超差。

　　安装边界上，整套模具的外形轮廓适配常规30吨热压机的工作台安装尺寸，上下模的安装面做了标准的T型槽让位结构，不需要额外加工转接板就可以直接固定在设备工作台上；模腔的成型尺寸完全匹配Aprilia RS250原车离合器手柄的安装尺寸，成型后的零件铰接孔位、握把弧度、和离合支座的配合间隙都和原厂件保持一致，不需要二次加工就可以直接装车使用，捏合行程和原厂手柄完全匹配，不会出现离合分离不彻底、捏合卡滞的问题。

　　功能特性上，这套模具的流道与排气结构做了针对性优化，在模腔的末端、握持端的圆弧死角处都开了深度0.02mm的排气槽，热压过程中模腔内的空气可以顺着排气槽顺利排出，避免零件内部出现气孔、贫胶的缺陷；模腔表面做了硬质氧化处理，表面粗糙度达到Ra0.8，成型后的碳纤维零件表面光滑，不需要额外做表面处理就可以直接做清漆喷涂，还原碳纤维本身的纹理质感。和常规的两瓣式模具相比，三瓣式的结构可以顺利成型离合器杆侧面的内凹加强筋结构，这些加强筋是提升离合器杆抗弯强度的关键结构，两瓣模无法顺利脱模，三瓣模在开模时可以先抽出两个侧模，再将成型好的零件从上模取下，不会刮伤零件表面，也不会出现脱模卡滞导致的零件断裂问题。

　　在实际生产适配中，这套模具可以适配常规的环氧树脂基碳纤维预浸料，热压工艺参数窗口宽，在120℃-150℃的成型温度、5-8MPa的成型压力下都可以稳定成型，成型周期控制在20分钟以内，适合小批量定制化的碳纤维摩托配件生产，成型后的零件抗弯强度可以达到400MPa以上，重量仅为原厂铝合金离合器杆的三分之一，同时摔车时的抗冲击韧性优于铝合金件，不会出现轻微撞击就断裂的问题，完全满足赛道骑行、日常通勤的使用强度要求。模具的各个成型部件都做了模块化设计，如果后续需要调整离合器杆的局部细节，只需要更换对应的模芯部分，不需要重新制作整套模具，降低了产品迭代的成本，也适配同平台不同型号摩托车离合器杆的快速改型需求。
