拓扑优化式摩托车管架式底盘结构设计

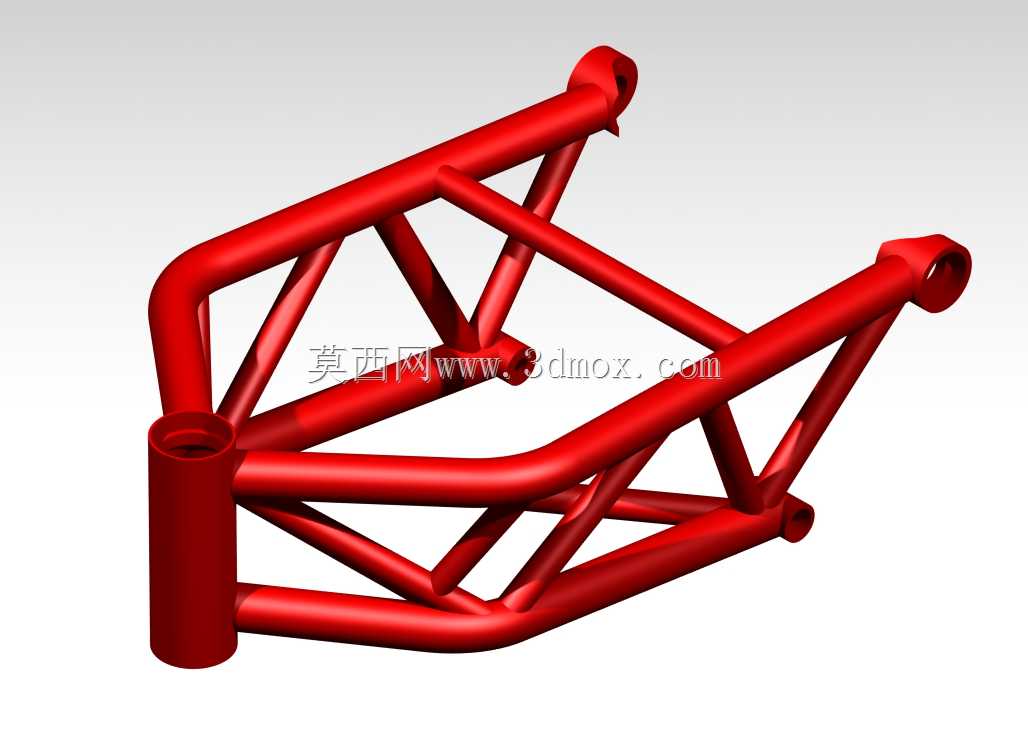

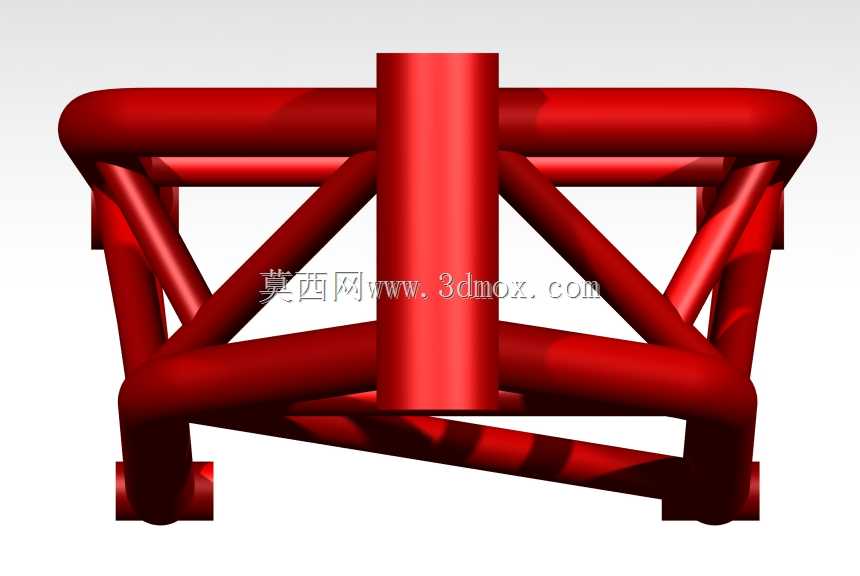

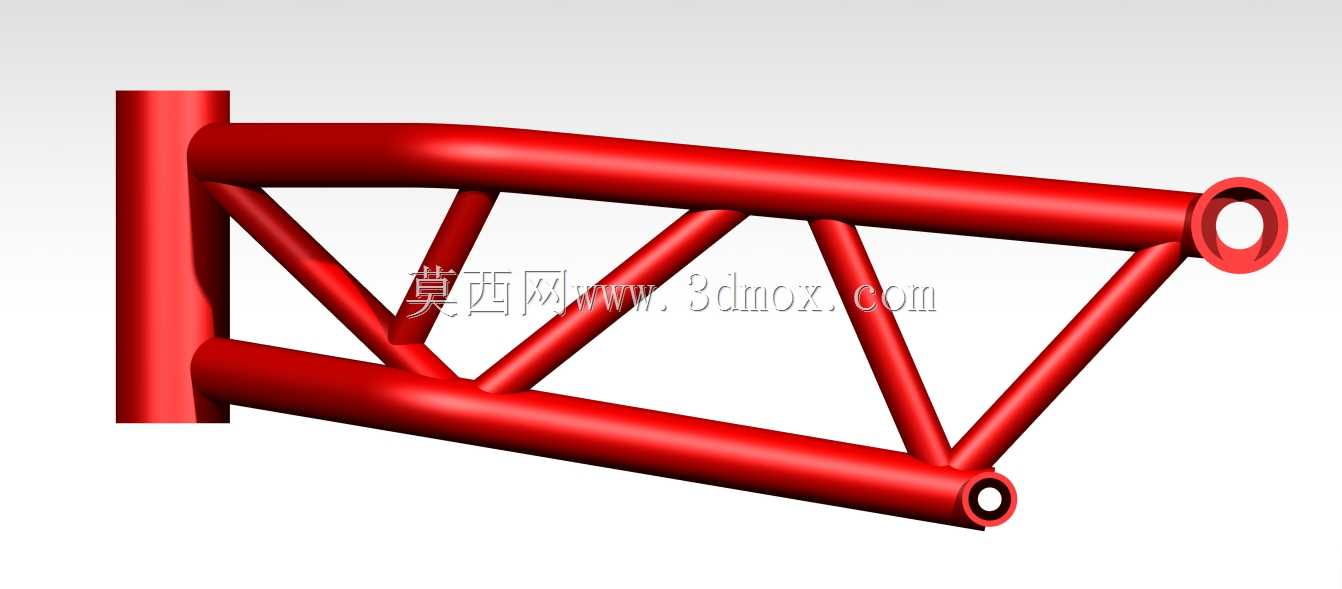

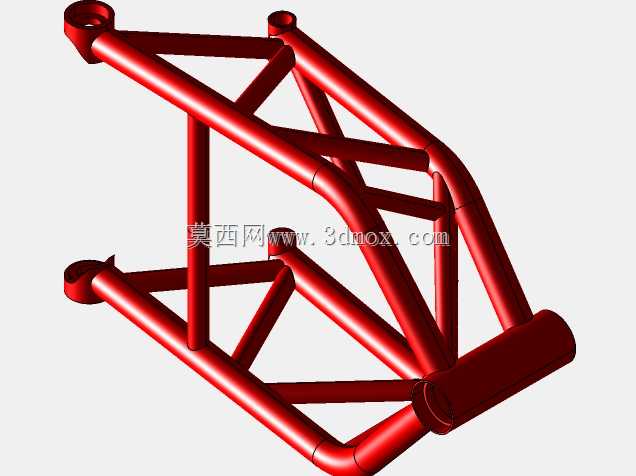

　　这款摩托车承载底盘采用空间管桁架结构形式，核心设计逻辑围绕拓扑优化算法输出的传力路径完成管材排布，主要适配中小排量运动型两轮摩托车的承载需求，日常使用场景覆盖城市通勤、非铺装路面轻度越野以及赛道入门级驾驶工况，作为整车的核心承载基体，需要承接动力总成、悬挂系统、转向机构、燃油供给单元以及驾乘人员的全部载荷，同时要在碰撞、颠簸冲击等极端工况下保持结构完整性，避免出现塑性变形或焊缝开裂问题。从实际使用的功能特性来看，该底盘摒弃了传统板式冲压焊接车架的冗余材料布局，所有管材的走向完全贴合拓扑优化得出的主传力路径，在车头转向立管位置采用加厚圆管作为安装基座，预留了标准尺寸的转向轴承安装位，可适配多数同排量车型的转向柱总成，

　　安装边界与主流车型的转向系统连接尺寸完全匹配，无需额外加工转接结构即可完成装配。后摇臂连接位置设置了同轴的双安装吊耳，吊耳内孔精度满足滚动轴承的压装要求，可直接匹配常规规格的后摇臂转轴，两侧安装面的平面度公差控制在0.1mm以内，避免后摇臂装配后出现侧向偏摆，影响行驶稳定性。动力总成的安装点位沿底盘下部的横向管材分布，共设置四处连接支座，支座上的安装孔位按照常见单缸发动机的悬置位置设计，可兼容硬连接与橡胶缓冲悬置两种安装形式，能够有效过滤发动机运转产生的高频振动，降低驾乘过程中的不适感。设计过程中首先对底盘的约束条件做了完整梳理，将车头立管、后摇臂安装点、脚踏安装位、座椅支撑点作为固定约束，模拟满载状态下的垂直冲击、

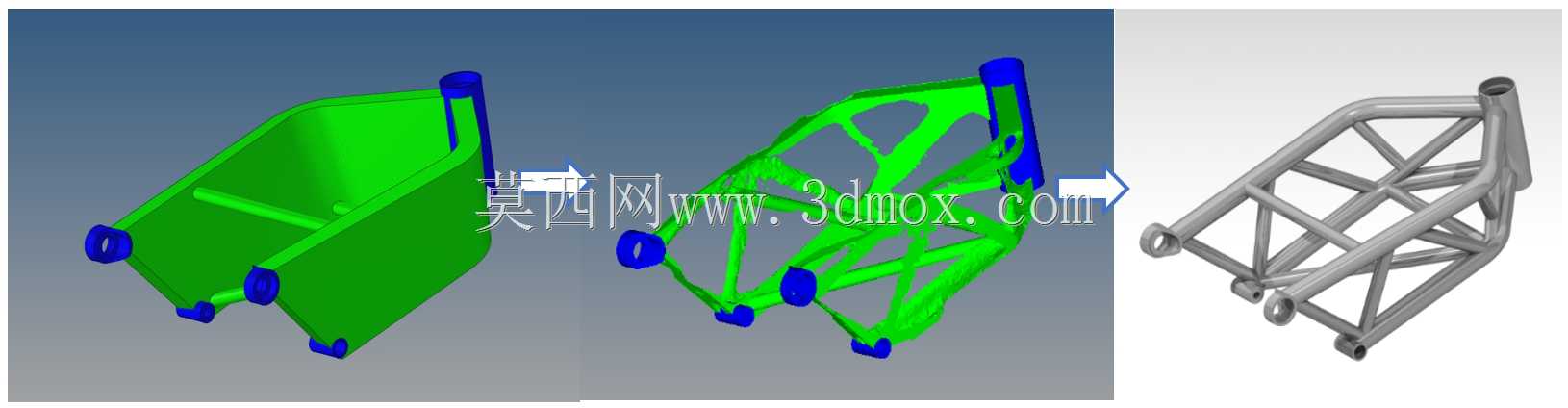

　　紧急制动时的纵向载荷、过弯时的侧向载荷以及发动机输出扭矩带来的反作用力，通过拓扑优化计算得出材料的最优分布区间，再将连续的材料分布转化为离散的圆管拼接结构，所有管材之间的连接节点都做了相贯线切割处理，保证焊缝的接触面积足够大，避免出现应力集中导致的焊缝失效。管材规格选择上，主传力路径采用壁厚3mm的高强度合金钢管，次要辅助支撑路径采用壁厚2mm的同材质管材，在保证整体结构强度、刚度满足使用要求的前提下，尽可能降低结构自重，相比同承载能力的传统冲压车架，整体重量可降低18%左右，对于摩托车这类对自重敏感的载具来说，轻量化的底盘能够直接提升加速性能、降低燃油消耗，同时优化整车的重心分布，提升操控灵活性。外形尺寸方面，该底盘的整体轴距控制在1320mm，前部转向立管的后倾角设置为26度，拖曳距为95mm，符合运动型摩托车的转向几何设定，能够兼顾高速行驶的直线稳定性与低速过弯的灵活性，底盘最低点离地间隙为180mm，可满足非铺装路面的通过性需求，避免行驶过程中底盘凸起部位磕碰地面障碍物。两侧的脚踏安装位预留了标准的螺纹连接孔，可适配通用型摩托车脚踏总成，后部的座椅支撑横梁位置设置了多组安装孔，可根据不同的造型需求适配不同款式的坐垫与尾部覆盖件，前部的油箱支撑点位也做了通用化设计，能够适配容积12L到16L的常见摩托车油箱。在结构细节处理上，所有管材的端部都做了圆弧收口处理，避免尖锐的管口造成装配或维修过程中的划伤，

　　所有焊缝位置都预留了足够的涂装操作空间，方便后续做防锈、喷塑等表面处理，管材内部也预留了防锈液灌注的工艺孔，完成焊接后可通过工艺孔向管内注入防锈介质，提升结构的耐腐蚀能力，延长整车的使用寿命。从装配逻辑来看，该底盘的所有安装点位都遵循模块化设计思路，各个附属总成的安装互不干涉，装配过程中可按照动力总成、悬挂系统、转向机构、覆盖件的顺序依次完成组装，后期维修时也可单独拆卸某一个总成，无需对底盘主体做破坏性拆解，大幅降低后期的维护成本。针对实际行驶中可能出现的侧翻工况，底盘两侧的突出管材位置做了局部加厚处理，侧翻时这些加厚部位会首先接触地面，吸收冲击能量，避免核心承载管材出现变形，保护内部的动力总成与燃油系统不受损坏。
