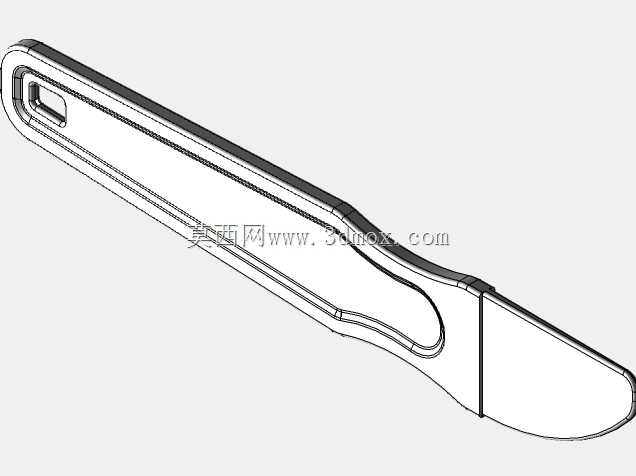

复合材料预浸料铺层专用压合工具

　　在复合材料制品的手糊、热压罐成型工艺环节中，预浸料铺层作业的质量直接决定最终构件的力学性能与表面精度，尤其是带有窄槽、圆角、凹凸特征的模具型腔，常规刮板、滚轮很难将预浸料完全贴合到模具角落，容易残留气泡、架桥、分层等缺陷，这款手用层压工具就是针对这类作业痛点开发的专用辅助工装。从结构设计来看，工具整体采用一体化长柄扁平构型，握持段做了贴合手掌弧度的收腰造型，边缘做了R2的圆角钝化处理，长时间握持施压时不会硌手，柄尾预留的挂孔可直接挂在工位旁的工具架上，适配车间现场的5S管理要求，作业时随手取放不会和其他铺层工具混放。作业端采用渐变厚度的扁平刃口设计，最薄处厚度控制在0.8mm，能够顺利伸入宽度2mm以上的模具窄缝、R1.

　　5以上的内圆角区域，将铺放过程中预浸料与模具之间夹带的空气逐步向外侧赶除，同时把预浸料压实在模具型面上，避免预浸料在拐角处因为张力回弹出现架桥问题。不同于常规金属材质的压铲，这款工具的作业面边缘做了镜面抛光处理，不会在预浸料表面留下划痕，也不会勾带预浸料表面的隔离膜，施压过程中受力均匀，不会因为局部压力过大导致预浸料的纤维取向发生偏移，保证铺层的纤维方向和设计要求一致。在实际使用场景中，不管是通讯类复合材料壳体、汽车碳纤维覆盖件还是小型航空复材零件的铺层作业，这款工具都能适配，尤其是在处理模具的凸台、沉孔、翻边等细节位置时，相比普通塑料刮板，它的刚性足够，施压时不会出现翘形变软的问题，能够把预浸料完全压入细节特征的根部，

　　避免后续固化后出现缺料、孔隙率超标的问题。从安装边界和尺寸适配性来看，工具整体长度控制在180mm左右，握持段宽度25mm，作业端宽度从握持段逐步收窄到15mm，既能够在大平面区域做快速赶压作业，也能在狭小的型腔内部灵活转动调整角度，不需要频繁更换不同规格的工具就能完成整个铺层的压合作业。工具的整体厚度从握持段的5mm逐步过渡到作业端的0.8mm，受力传导路径均匀，作业时施加在柄部的压力能够完整传递到作业刃口，不会出现力的损耗，操作人员只需要施加较小的下压力就能达到足够的压合效果，长时间作业也不容易出现手部疲劳。在设计过程中，还特意考虑了工具的耐溶剂性能，整体材质能够耐受丙酮、脱模剂等复材车间常用试剂的腐蚀，

　　日常使用后只需要用无尘布沾取溶剂擦拭干净即可，不会出现锈蚀、表面发粘的问题，使用寿命远高于普通3D打印的一次性铺层工具。针对不同曲率的模具型面，这款工具的作业端做了微弧面处理，不管是平面、外凸曲面还是内凹曲面，都能保证刃口和模具型面的贴合度，赶气泡的时候不会出现漏压的区域，尤其是在铺放多层预浸料的时候，每一层铺放完成后都可以用这款工具逐次压合，保证层间没有残留空气，避免固化后出现层间分层的缺陷。在通讯类复合材料零件的生产场景中，很多薄壁壳体的内部带有大量的加强筋槽，常规的压辊根本无法伸入筋槽内部，这款工具的窄刃设计刚好可以适配筋槽的宽度，把预浸料完全压到筋槽的底部，保证加强筋位置的纤维填充饱满，固化后不会出现筋位缺料、强度不足的问题。相比市面上常见的金属压铲，这款工具的边缘没有锋利的刃口，作业过程中不会割破预浸料，也不会划伤模具的表面镀层，对于高光面的复材模具来说，能够有效保护模具的表面质量，减少模具的抛光维护频次。
