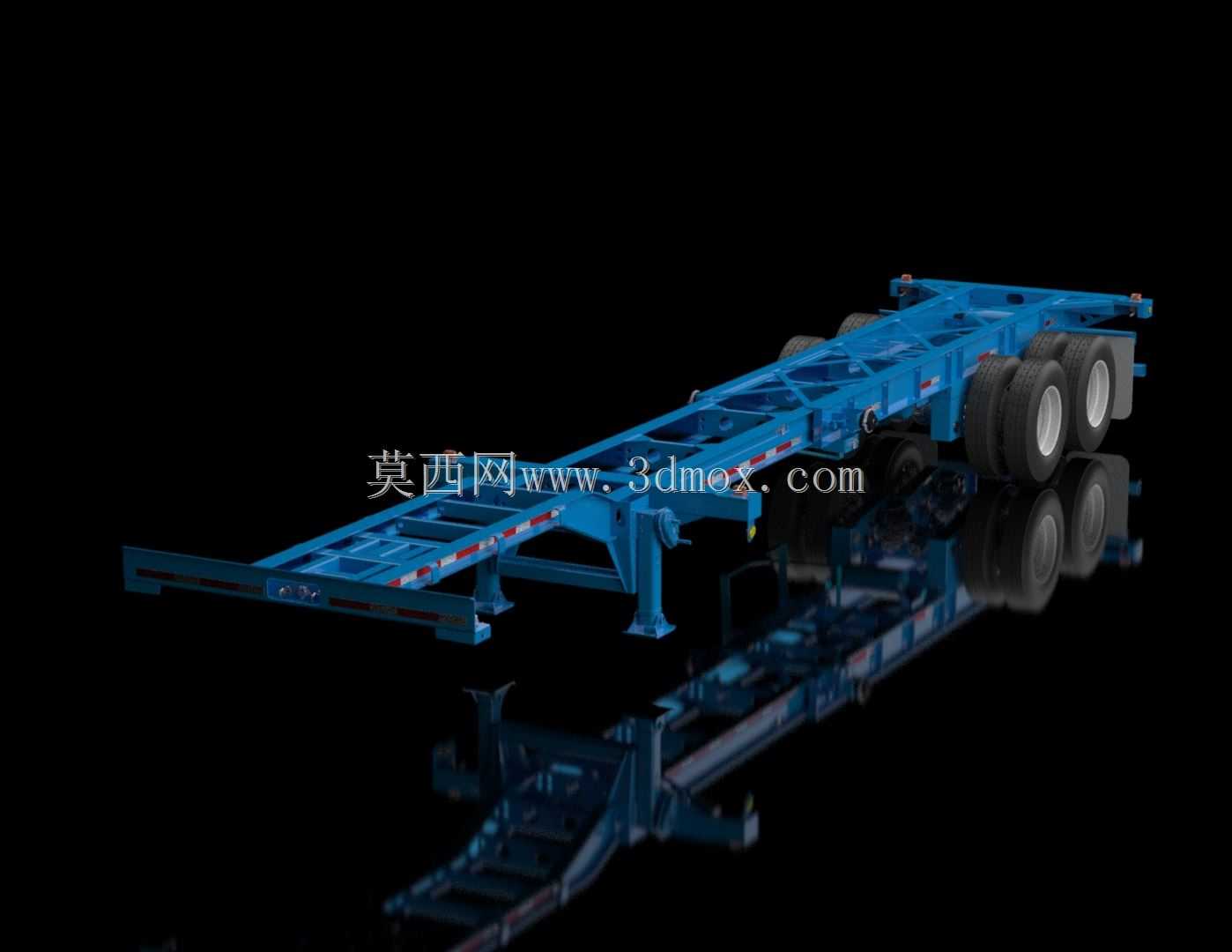

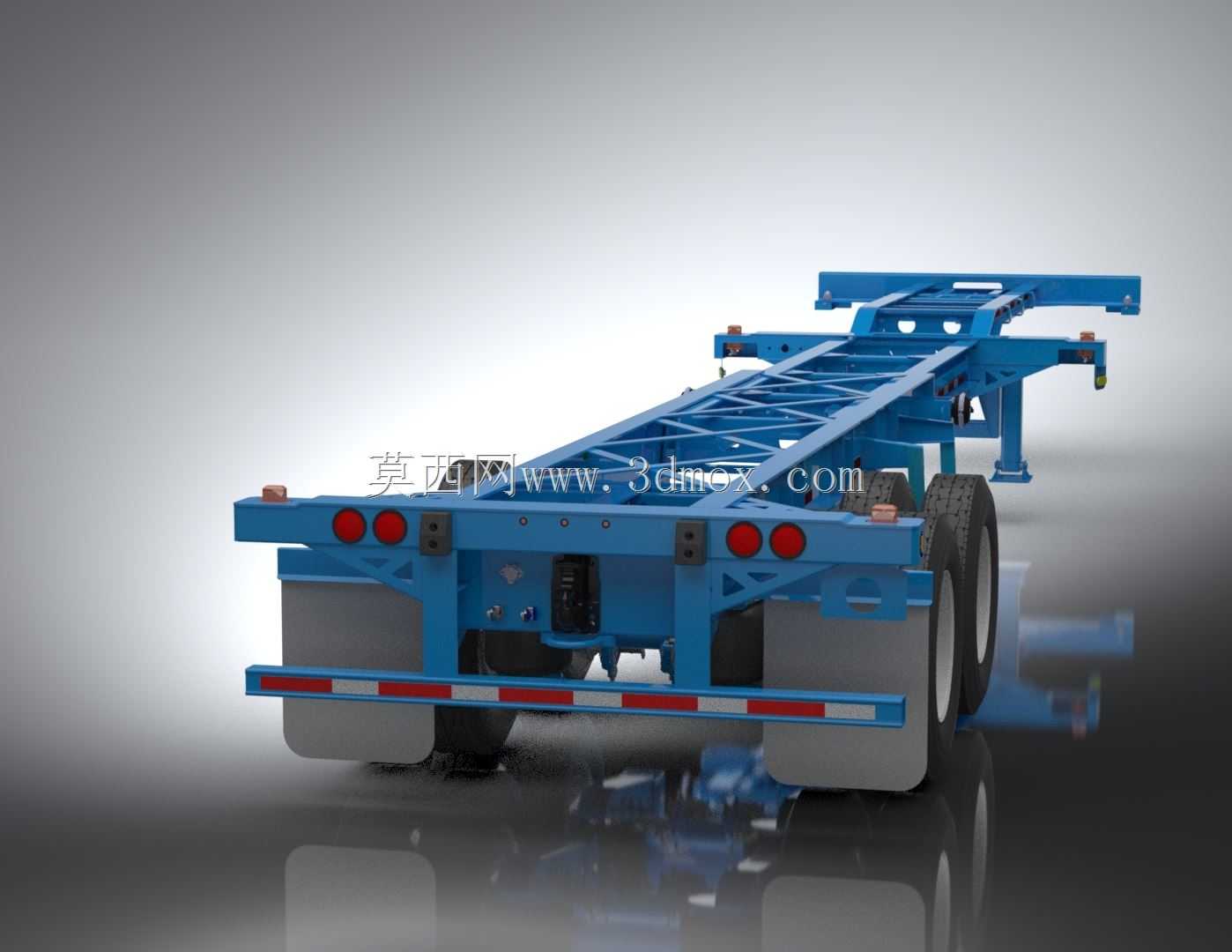

高立方便携式集装箱运输半挂车车架结构

该结构对应港口、公路干线物流场景下的集装箱承载运输需求，适配20英尺与40英尺两种规格的高立方集装箱，可满足不同尺寸货柜的快速装卸与长途转运作业，在多式联运的场站接驳、干线甩挂运输环节中，作为承载核心部件承担集装箱的全部载荷传递。从设计逻辑来看，车架采用纵梁贯通式桁架结构，主纵梁选用变截面工字梁构型，中段对应集装箱承载区域做截面加高处理，兼顾抗弯强度与整车轻量化要求，横梁采用交叉桁架布置，可均匀分散集装箱角件传递的集中载荷，避免局部应力集中导致的结构变形。车架尾部设置有符合ISO标准的集装箱锁止机构安装位，可快速适配标准集装箱角件的锁固需求，前后端的导向块结构可辅助吊装作业时集装箱快速对位，减少场站吊装对位的调整时间。行走机构采用双联轴布置，匹配重载型悬架结构，可满足额定载荷下的复杂路面行驶需求，挡泥板、尾灯支架、侧防护结构均集成在车架主体上，减少后续装配的附加焊接工序。安装边界方面，车架总宽度符合道路车辆外廓尺寸限值要求，锁座的横向、纵向间距严格对应标准集装箱的角件中心距，牵引销位置高度匹配常规牵引车的鞍座高度区间，可适配市面主流牵引车头的挂载需求，车架上平面的平面度公差控制在合理范围内，避免集装箱安装后出现角件虚接、受力不均的问题。结构设计过程中充分考虑了甩挂运输的频繁摘挂工况，牵引销区域做了局部加强处理，锁座安装位预留了磨损后的调整余量，日常运维中可快速更换磨损的锁头部件，无需对车架主体进行切割修复。车架两侧预留了工具箱、备胎架的安装接口，可根据不同运营场景选装附加部件，尾部的防撞杠结构符合道路安全法规要求，可在发生追尾事故时吸收部分冲击能量，保护车架主体与所载集装箱的结构安全。从载荷传递路径来看，集装箱的载荷通过四个底角件传递到车架的四个锁座位置，再通过纵横梁的桁架结构分散到两侧主纵梁，最终通过牵引销与后悬架分别传递到牵引车与后轮组，整个传力路径连续无突变，可有效降低长期交变载荷下的结构疲劳风险。
