喷漆干燥用集装箱式作业舱结构设计

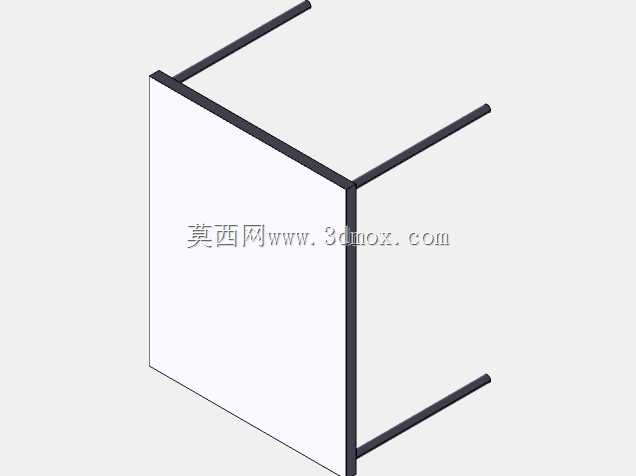

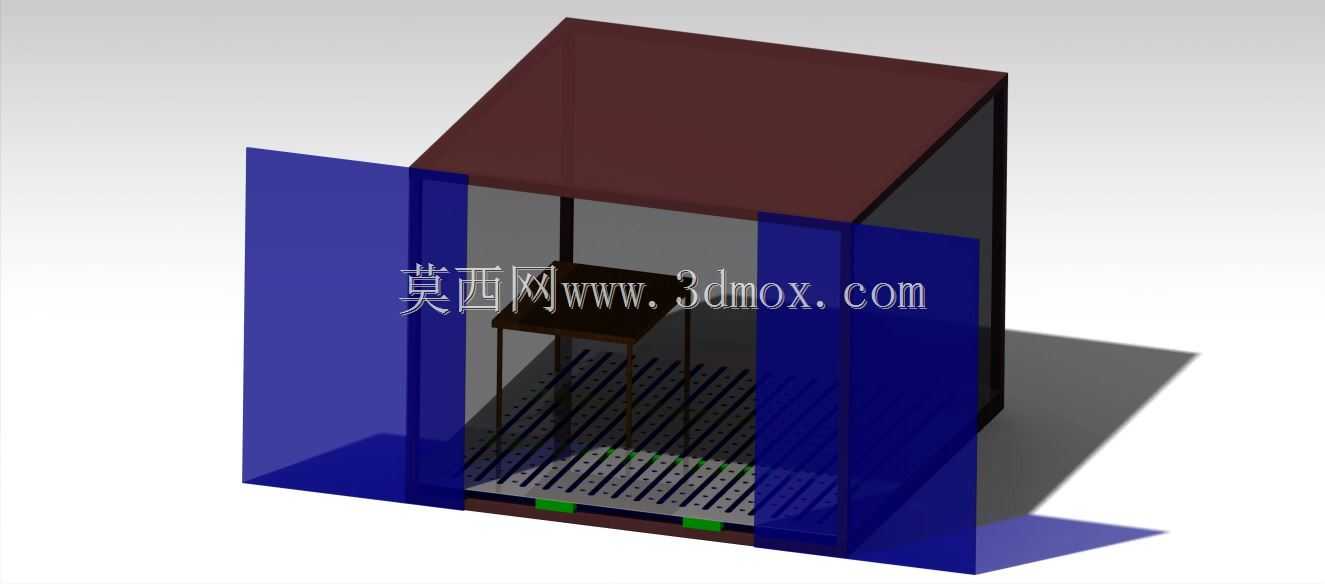

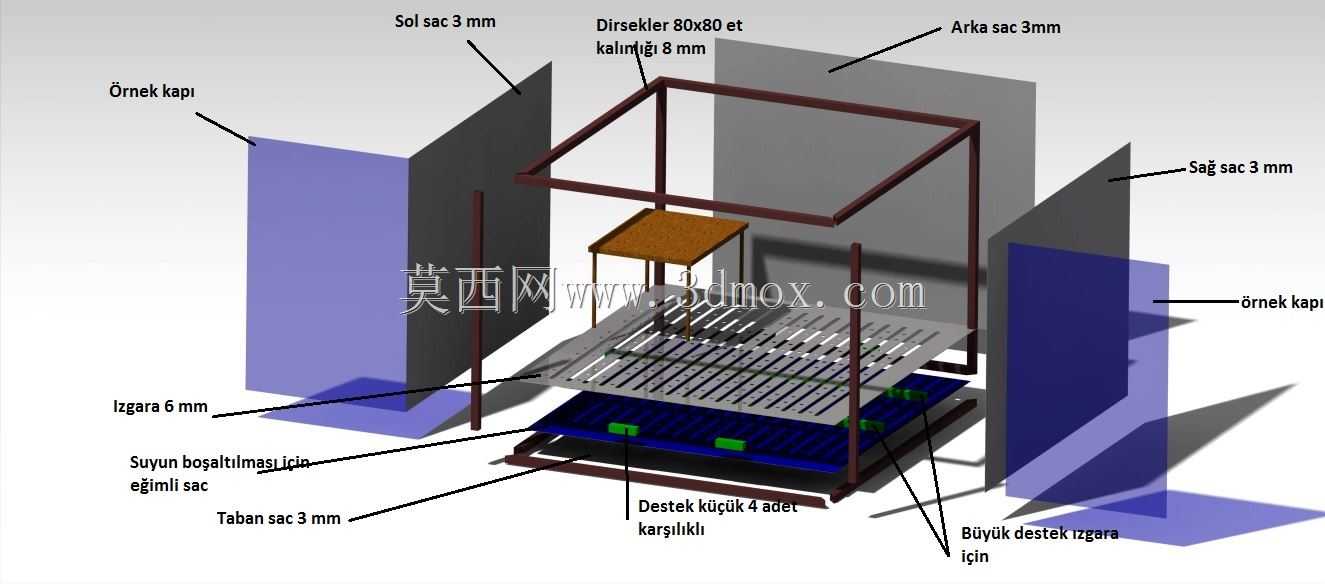

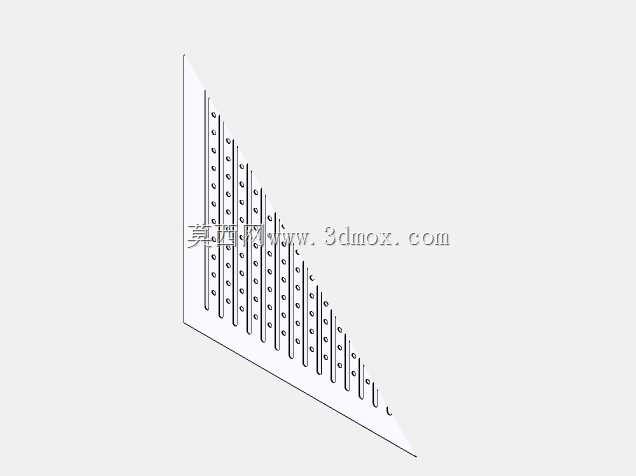

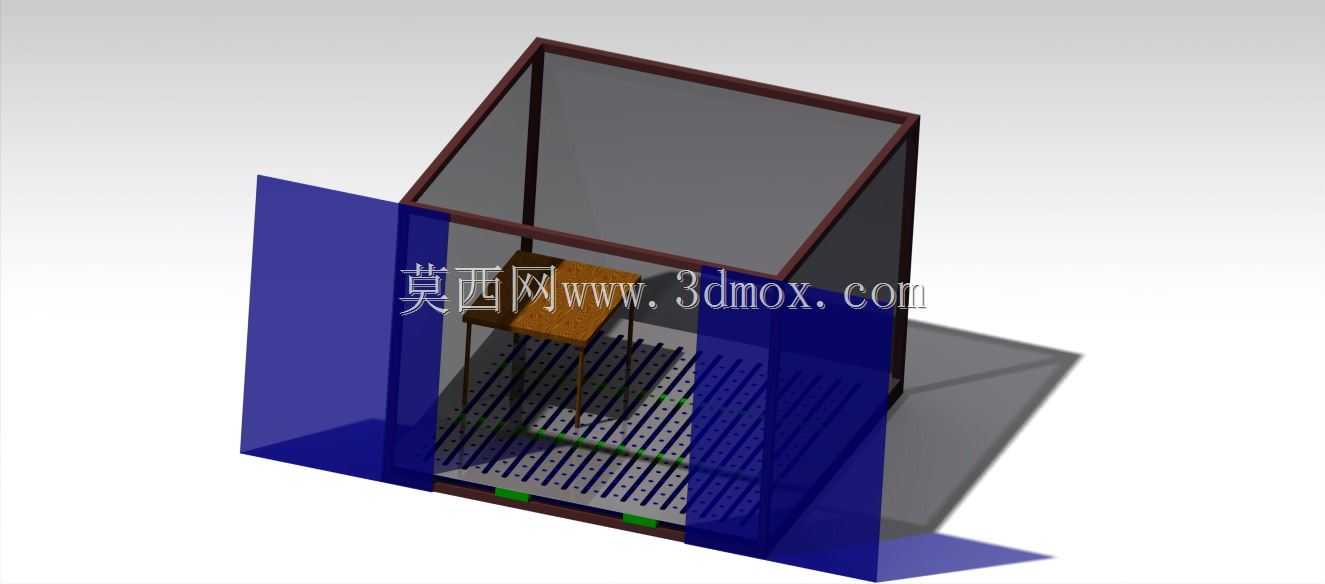

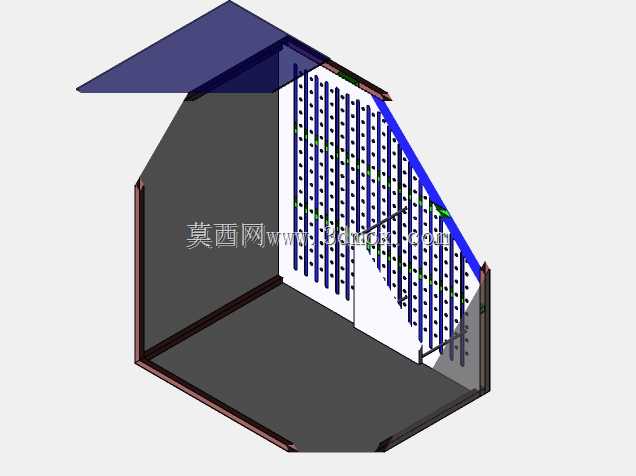

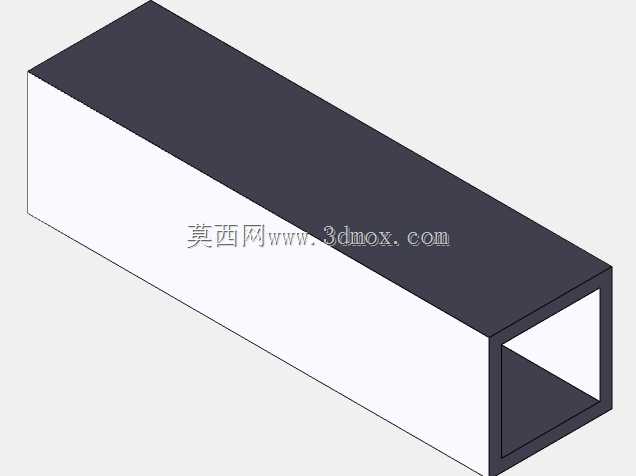

这款集装箱式作业舱主要面向表面处理工序的喷漆与粉末、湿涂料干燥作业场景，在中小型加工车间的零散工件表面处理环节，这类封闭作业舱能有效阻隔漆雾扩散，同时配合内部气流组织完成干燥工序的环境控制，相比开放式喷漆工位，既满足环保管控的漆雾收集要求，也能减少温湿度波动对漆膜成型质量的影响。从结构设计逻辑来看，整体采用立方体框架式承载结构，外框选用金属型材焊接成型，保证整体刚度的同时控制自重，方便车间内移位或者固定安装。舱体单侧设置可全开式舱门，采用透明可视材质，既方便工件进出转运，也能让作业人员在舱外观察内部作业状态，避免长时间暴露在漆雾环境中。内部预留的作业平台可放置待处理工件，配套的格栅底板能让下落的多余漆雾、涂料残渣落入下方收集区域，减少舱内积污，降低日常清理的工作量。舱体尺寸设定为2666×350×3600，这个尺寸边界是结合常规中小型工件的转运尺寸、车间内部通道的通行宽度确定的，安装时不需要对车间地面做特殊加固处理，只要保证地面平整度在常规工业地坪要求范围内即可固定就位。内部配套的风扇组件主要用于形成定向气流，在喷漆作业时引导漆雾向收集侧流动，干燥作业时加速舱内空气循环，缩短漆膜固化等待时间。舱体内部预留的工位桌可放置喷涂工具、检测辅料，不用额外在舱边增设辅助工位，减少作业动线长度。框架焊接节点处做了满焊处理，避免长期使用中框架变形导致舱门密封失效，所有金属外露面都做了防锈预处理，适配喷漆作业环境下的高湿度、含腐蚀介质的使用条件。在实际选型应用中，这类舱体可对接车间现有废气收集管路，不需要单独配套大型废气处理设备，适合多品种小批量的加工车间使用，结构上没有复杂的传动部件，后期维护只需要定期清理格栅积污、检查风扇运行状态即可，运维成本较低。建模过程中对舱门开合轨迹、内部气流通道的预留空间都做了干涉校验，保证实际生产加工后各部件装配无卡滞，内部作业空间不会被结构件过度占用，兼顾结构强度与作业空间利用率。
