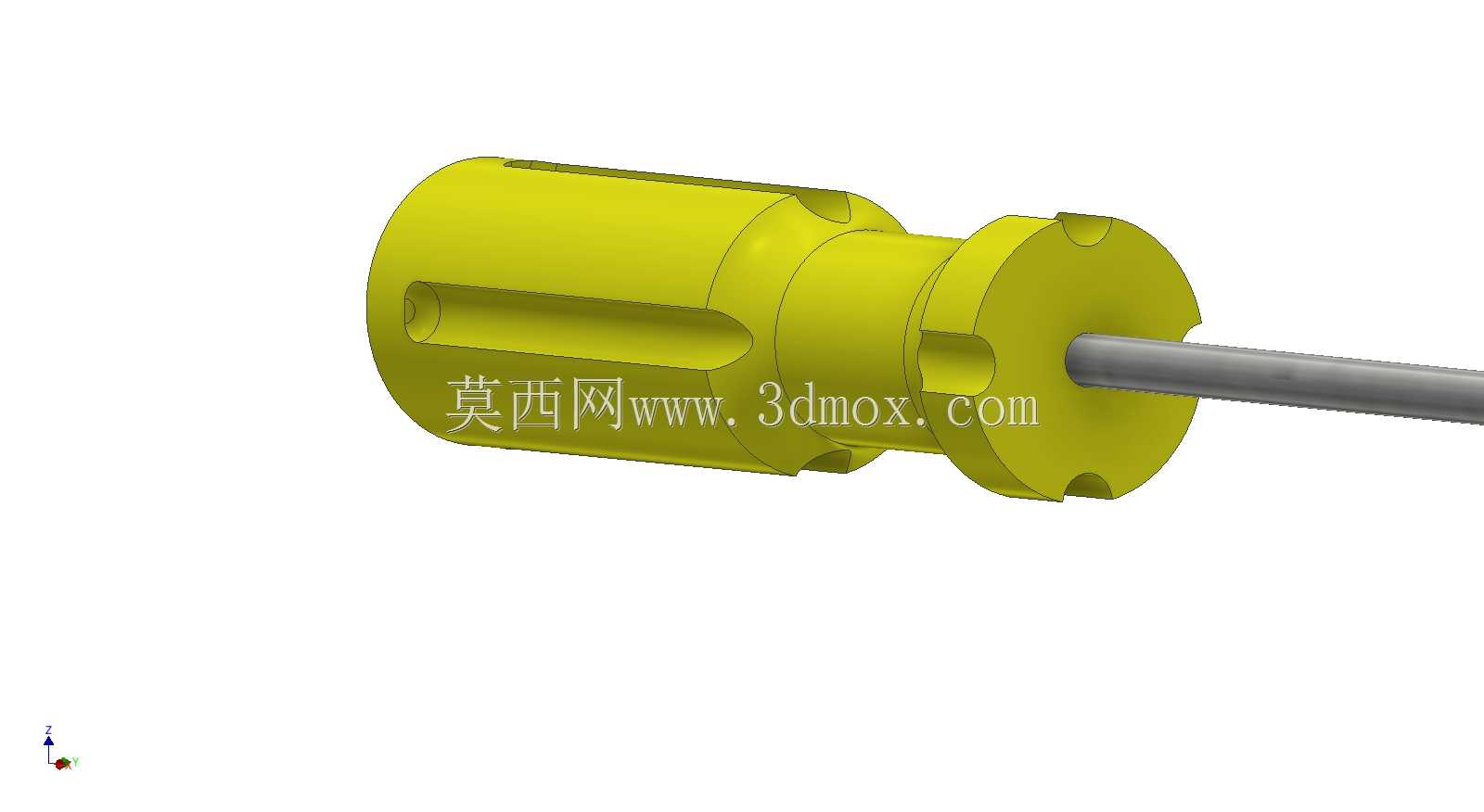

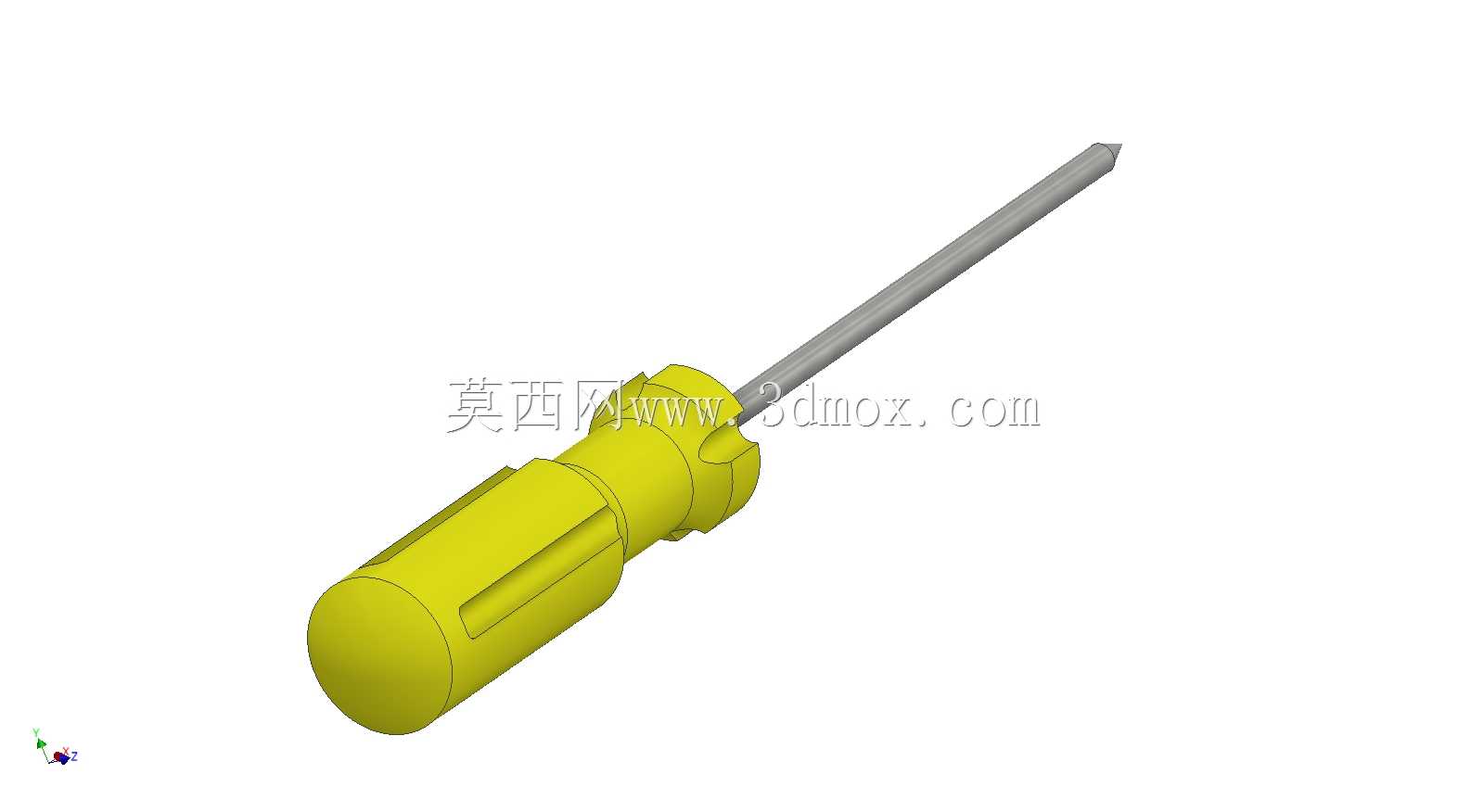

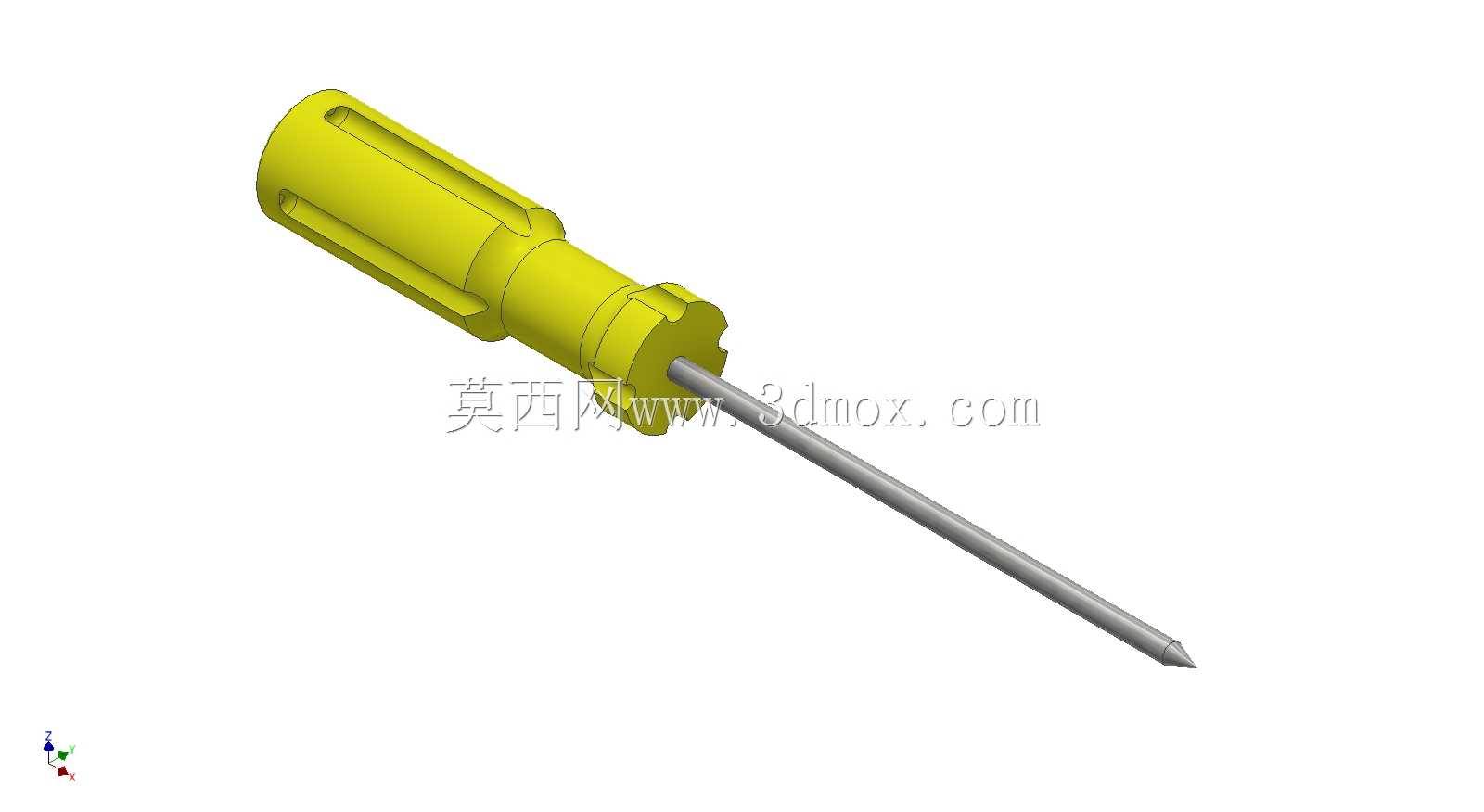

一字型手动螺丝刀结构三维设计

这款一字型手动螺丝刀的结构设计，核心围绕日常装配、设备维保场景的实际操作需求展开，在手持施力、扭矩传递、作业适配性上做了针对性的结构优化。从实际使用场景来看，这类工具覆盖了电子设备拆机、小型机械装配、家具组装、电气线路检修等多个高频作业场景，是生产车间、维修站点、日常家装场景中不可或缺的基础手动工具。设计过程中首先考虑的是手柄的握持适配性，手柄采用带防滑筋的柱形结构，表面的纵向凹槽并非装饰结构，而是匹配人手握持时的指腹贴合弧度，在施加旋转扭矩时能有效增大接触摩擦力，避免手部出汗或沾有少量油污时出现打滑问题，手柄尾部做了圆弧过渡处理，长时间掌心顶压施力时不会产生局部硌手的不适感，适配连续作业的操作需求。刀杆部分采用等径圆柱金属结构设计，与手柄的嵌合位置做了多边形止转结构，避免大扭矩施力时刀杆与手柄之间出现相对转动，保证扭矩传递的稳定性；刀杆长度经过多场景适配验证，既能够到常规深度的沉头螺钉安装位，也不会因为杆身过长在狭小空间操作时出现干涉问题。刀头部分为标准一字型楔面结构，楔角经过反复调校，既保证刀头嵌入螺钉槽时的贴合度，避免拧动过程中出现滑牙损伤螺钉槽的问题，也兼顾了刀头自身的结构强度，不会因为楔角过薄在承受大扭矩时出现崩边、断裂的情况。从安装边界与适配性来看，这款螺丝刀的整体尺寸适配常规M2到M6规格的一字槽螺钉，手柄直径控制在单手握持的舒适区间，整体重量平衡在手柄位置，手持操作时不会出现头重脚轻的下坠感，长时间抬臂作业也能降低手部疲劳感。设计过程中还考虑了不同操作姿势的适配，无论是手腕旋转的小扭矩快速拧动，还是掌心顶压配合手臂发力的大扭矩紧固、拆卸操作，结构形态都能匹配对应的施力路径，刀杆与手柄的同轴度控制在较高精度范围内，拧动过程中不会出现偏心晃动，保证刀头与螺钉槽的稳定贴合，减少操作过程中的螺钉损伤概率。
