双轮三角悬挂载人回转代步装置

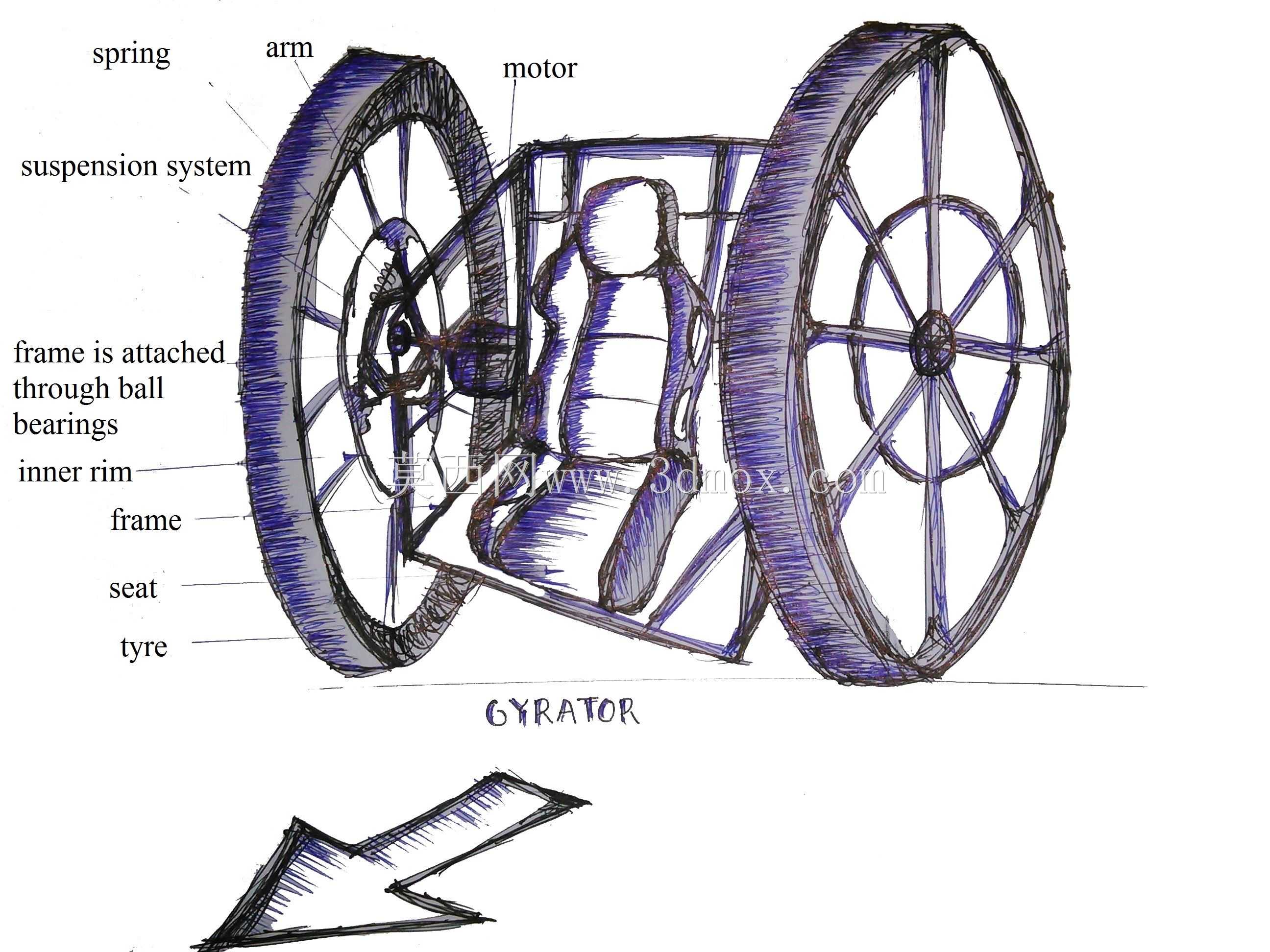

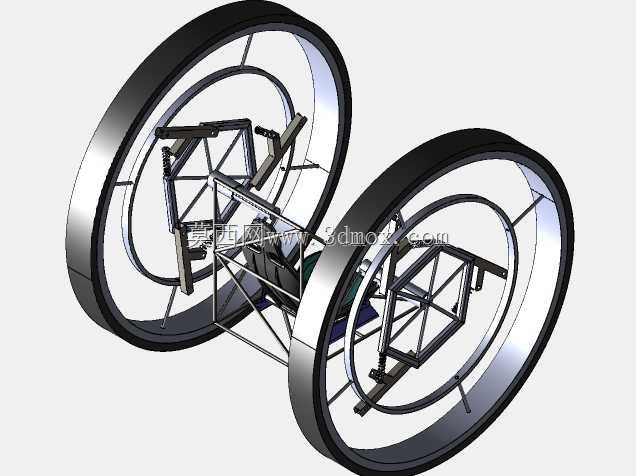

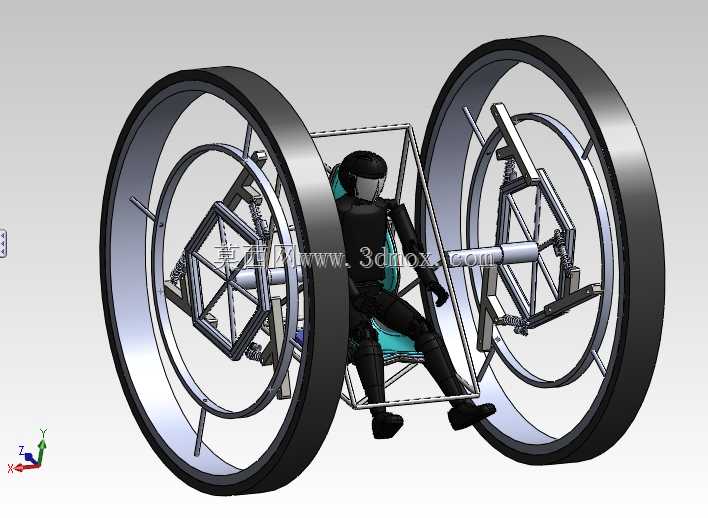

这款双轮三角悬挂载人回转装置，核心面向窄幅空间内的短途代步、特殊场景巡检作业需求，可适配园区巡检、厂区短途转运、狭小场馆内移动作业等场景，相比常规两轮代步设备，其三角悬挂结构能在非平整铺装路面上提供更稳定的支撑表现，避免常规两轮设备过坎时的大幅侧倾风险。从结构设计逻辑来看，整套装置采用两侧对称布置的大直径轮组作为行走主体，轮组内部嵌套三角铰接式悬挂框架，核心承载框架位于两轮中间区域，预留了符合人体工程学的乘坐空间，可容纳单人完成乘坐操作，操控模块集成在乘坐位前方，与悬挂框架做刚性连接，随悬挂摆动同步调整姿态，避免路面颠簸带来的操控位移。悬挂部分采用多组铰接臂配合弹性阻尼元件的组合结构，三个铰接支点呈等边三角形分布在轮组内侧的支撑环上，当单侧轮组遇到路面凸起或凹陷时，对应位置的铰接臂会压缩阻尼元件完成位移补偿，同时另外两个支点保持对主框架的稳定支撑，整套悬挂的摆动行程控制在120mm范围内，既可以过滤掉常规路面的细碎颠簸，也不会因为摆动幅度过大影响乘坐安全性。轮组采用无轮毂式结构设计，外圈为实心橡胶行走轮面，内侧通过辐条与三角悬挂的支撑环连接，轮组直径设定为1800mm，整套装置的整体宽度控制在900mm，长度控制在1200mm，安装边界完全满足常规人行通道的通行宽度要求，无需对现有通行空间做改造即可使用。回转功能的实现依托两轮的差速控制逻辑，配合三角悬挂的自平衡特性，可实现原地零半径回转，在狭窄巷道、电梯间等空间内无需额外调整空间即可完成转向操作。主承载框架采用轻量化矩形管焊接成型，整体承重上限设定为120kg，可覆盖绝大多数成年使用者的体重需求，同时框架预留了外挂安装位，可根据使用场景加装巡检设备、储物筐等拓展配件，适配不同作业场景的个性化需求。在结构强度校核阶段，针对悬挂铰接点做了交变载荷模拟，确保在连续颠簸路面行驶时，铰接部位的疲劳寿命满足长期使用要求，轮组内侧的支撑环采用一体式加工成型，避免拼接结构带来的形位公差问题，保证悬挂摆动过程中不会出现卡滞。
