航模机身中置引擎配套消声构件

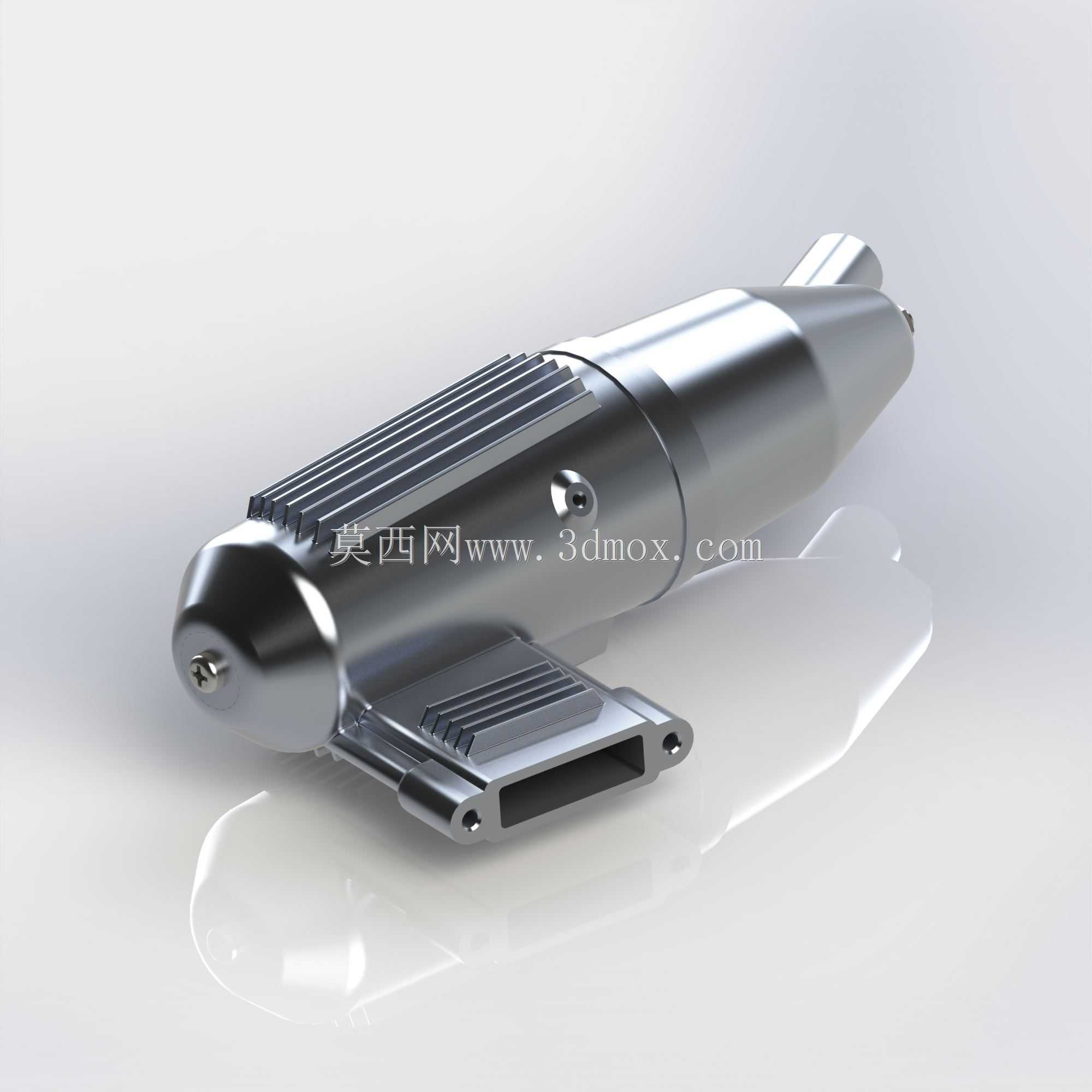

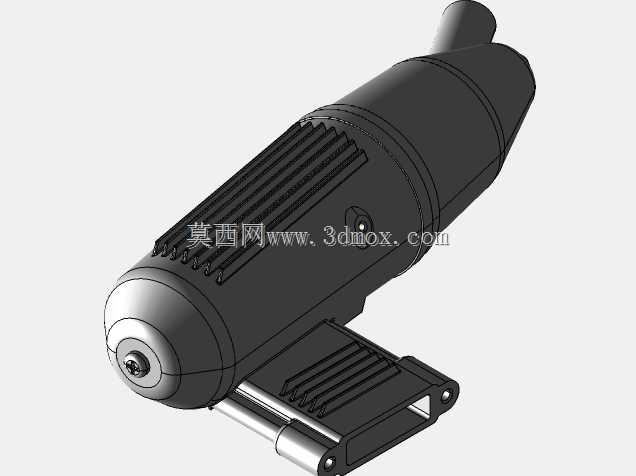

这款消声构件专为航模机身中置布局的引擎配套设计，核心作用是承接引擎排气端口排出的高温高压废气，通过内部腔体的折流结构逐步降低排气流速，削弱排气脉冲产生的尖锐噪声，同时引导废气按预设路径排出机身，避免高温气流直接冲刷机身蒙皮或内部电子元器件。从结构设计来看，整体采用流线型纺锤外形，主体外壳做了等壁厚设计，既保证壳体在排气高温下的结构刚度，又能尽可能压缩构件整体占用的机身内部空间，不会过度挤占油箱、接收机等其他机载部件的安装位置。壳体表面设置的多道平行散热鳍片并非装饰结构，而是通过增加壳体与外部空气的接触面积，加快排气热量的散发，避免构件表面温度过高引燃周边的泡沫或塑料材质机身部件。构件一端为引擎对接端，设置了带安装孔的固定支耳，支耳的孔位间距与对应排量的航模引擎排气侧安装孔位完全匹配，安装时只需对准孔位锁入固定螺丝即可完成对接，无需额外制作转接支架，支耳与主体连接处做了圆弧过渡加强，可承受航模飞行过程中产生的持续振动，避免长期使用后出现连接部位断裂的问题。另一端为渐缩式排气出口，出口朝向做了斜向设计，可将废气导向机身侧后方排出，避免废气直接冲刷尾翼结构影响飞行操控稳定性。在安装边界上，构件整体长度适配常见的60-90级航模机身中段的内部容纳空间，最大外径不会超出机身蒙皮的合围尺寸，安装时只需在机身侧部对应位置开出与固定支耳匹配的安装槽，将构件嵌入后通过支耳固定在机身的防火隔板上即可，不会破坏机身的整体气动外形。内部的消声腔体采用多级膨胀腔设计，废气进入腔体后经过多次折返扩容，逐步消耗排气的能量，在保证排气回压符合引擎工作要求的前提下，将排气噪声降低到人耳可接受的范围，避免航模飞行时产生过大的噪声干扰。需要注意的是，这款构件的结构参数完全匹配对应型号的中置布局航模引擎，不适合直接复制用于其他排量或其他安装位置的引擎配套，若要适配其他机型，需要重新调整腔体容积、进出口管径以及固定支耳的位置参数，否则会出现安装干涉或者引擎工作状态异常的问题。
