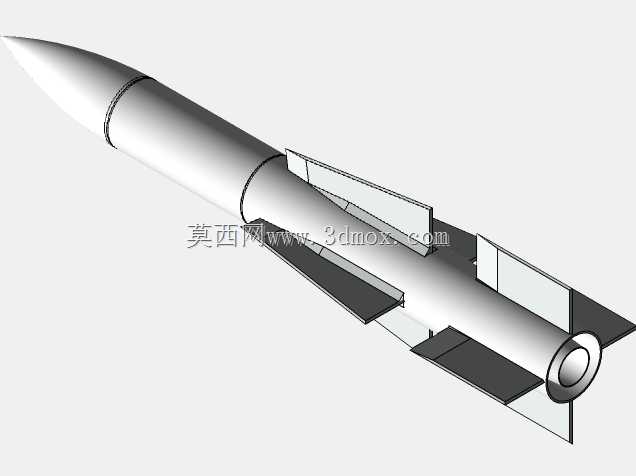

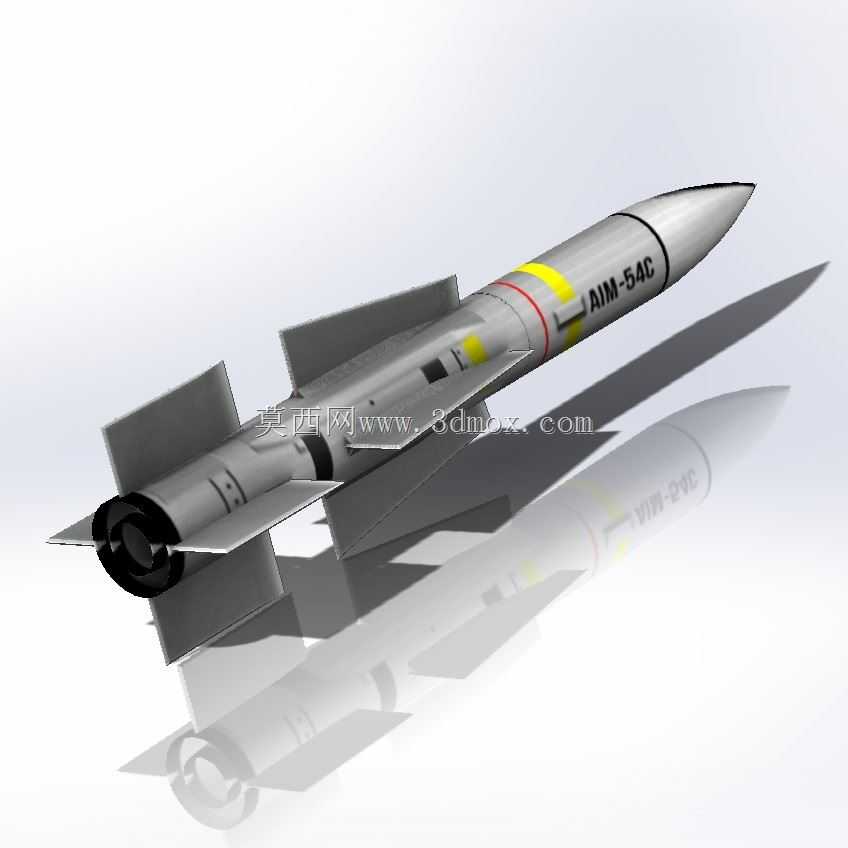

AIM-54凤凰空空导弹结构三维数模

这款AIM-54凤凰空空导弹的三维数模，完整还原了该型远程机载拦截武器的全尺寸外形与结构细节，建模过程中严格参照实装的气动布局与挂载接口参数，可直接用于机载武器挂载适配仿真、飞行器气动载荷计算、装备展示场景搭建等工程场景。从实际作战用途来看，该型导弹主要承担远程制空拦截任务，配装于重型舰载战斗机，可在超视距距离上对敌方大型空中目标实施精准打击，数模中完整复现了弹体的气动控制面布局，包括尾部十字形布置的全动舵面、弹体中部的稳定翼面，翼面的后掠角度、相对安装位置均与实装保持一致，能够满足气动仿真过程中对舵面偏转角度、翼面气流干扰的计算需求。设计思路上，数模采用分模块建模逻辑，将弹体划分为导引头舱、战斗部舱、动力舱、舵机控制舱四个独立结构段，各舱段之间的连接接口、定位台阶均做了精确还原，既可以单独拆分展示内部舱段布局，也可以组合为完整弹体开展整体装配仿真。弹体头部的尖锥形导引头罩采用曲面连续建模，保证了气动外形的光顺性，弹身表面的标识带、接线口、挂载吊耳位置均按照实装位置布置，其中挂载吊耳的间距、突出高度严格匹配标准机载挂架的安装边界，可直接导入整机装配环境完成挂装干涉检查，无需额外调整安装接口尺寸。弹体尾部的发动机喷口收敛段、舵面转轴位置也做了细节还原，能够满足尾流场仿真、舵机传动结构演示的使用需求。在外形尺寸控制上，弹体总长、弹径、翼展参数均严格对应实装指标，弹体各段的直径过渡、锥度变化均做了精确拟合，没有出现曲面畸变、尺寸偏差等问题，可直接用于装备教学演示、虚拟训练场景搭建、航空武器科普展项开发等场景，也可作为机载武器系统设计的参考数模，用于挂架载荷匹配、投放分离仿真等工程计算环节。
