富斯FS-X6B航模遥控信号接收板结构

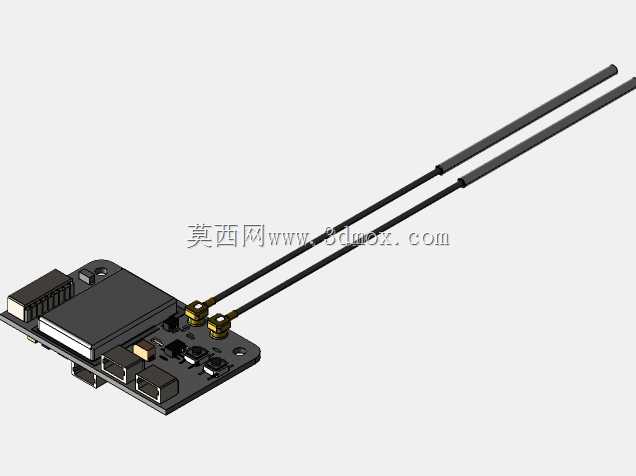

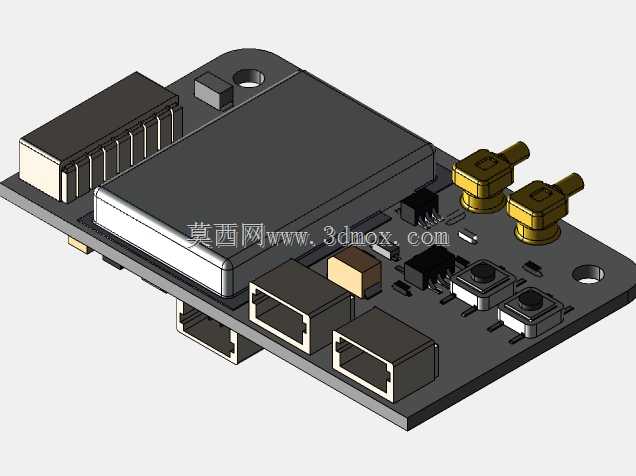

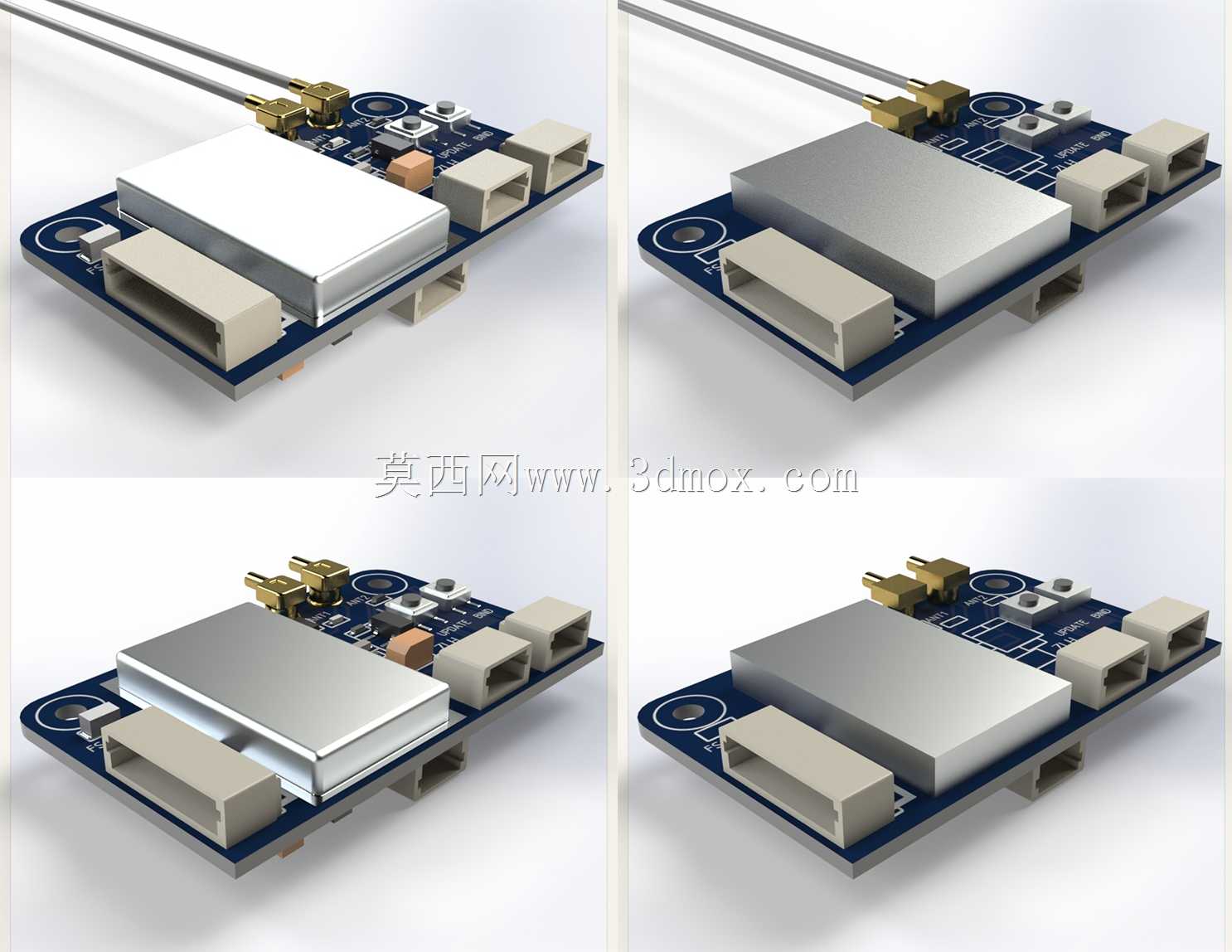

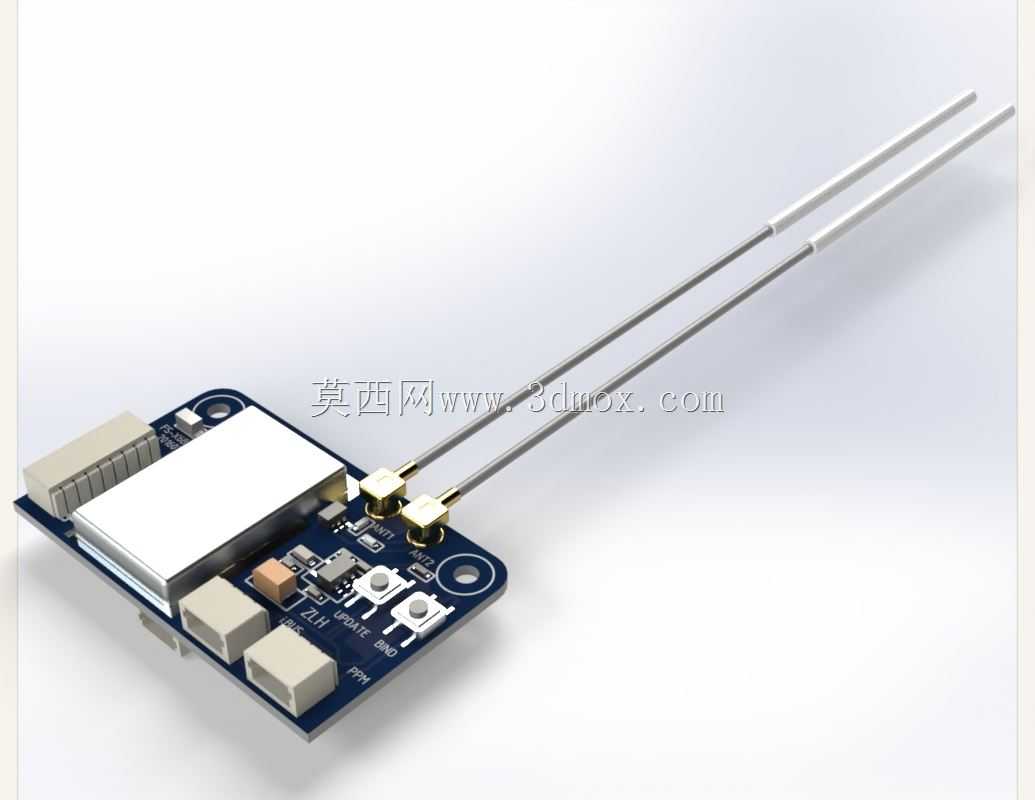

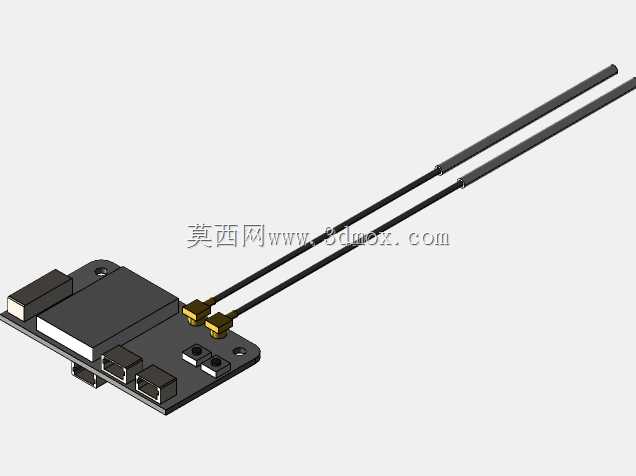

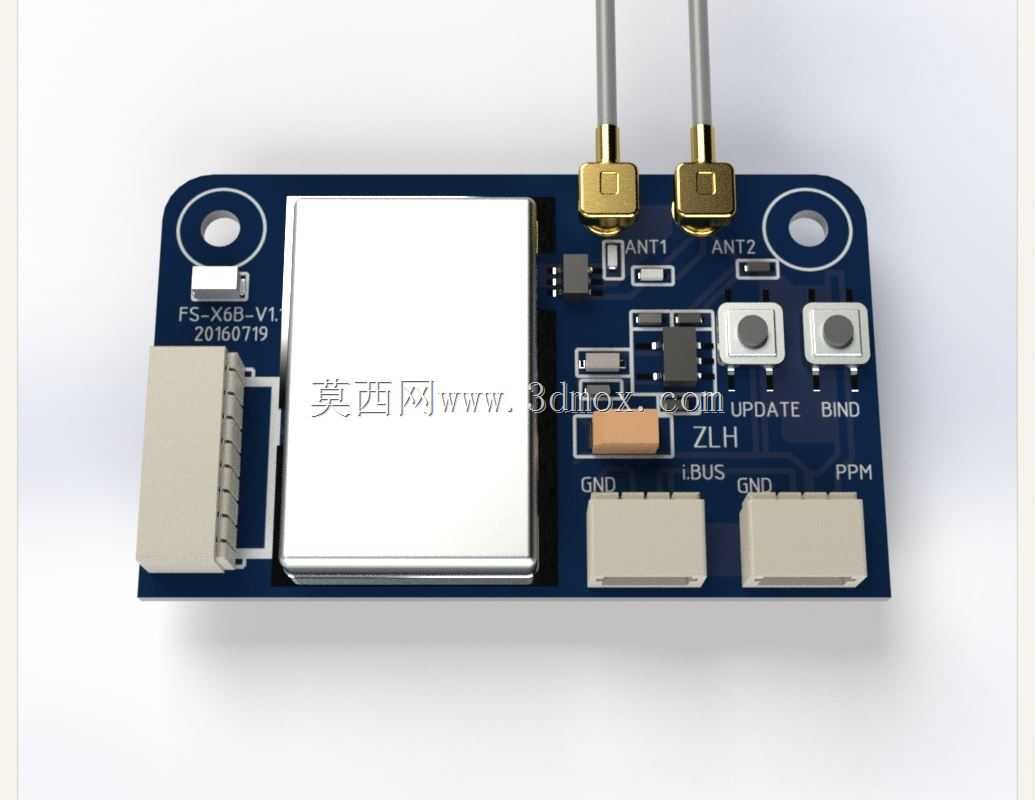

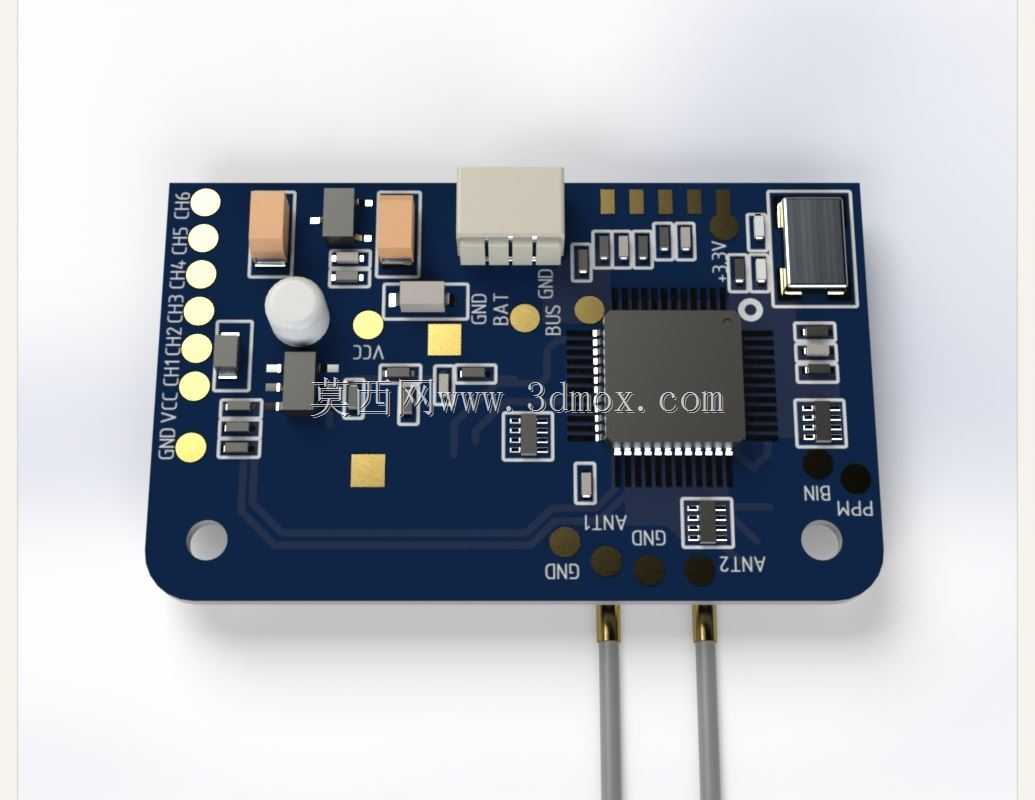

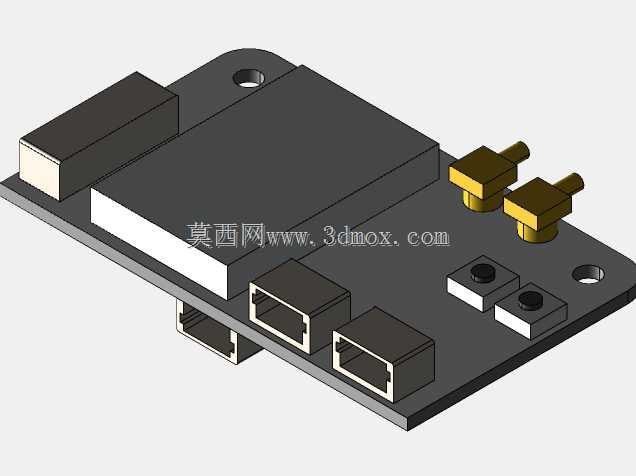

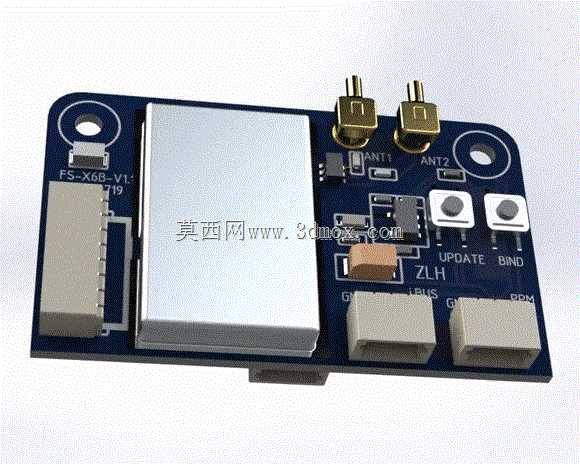

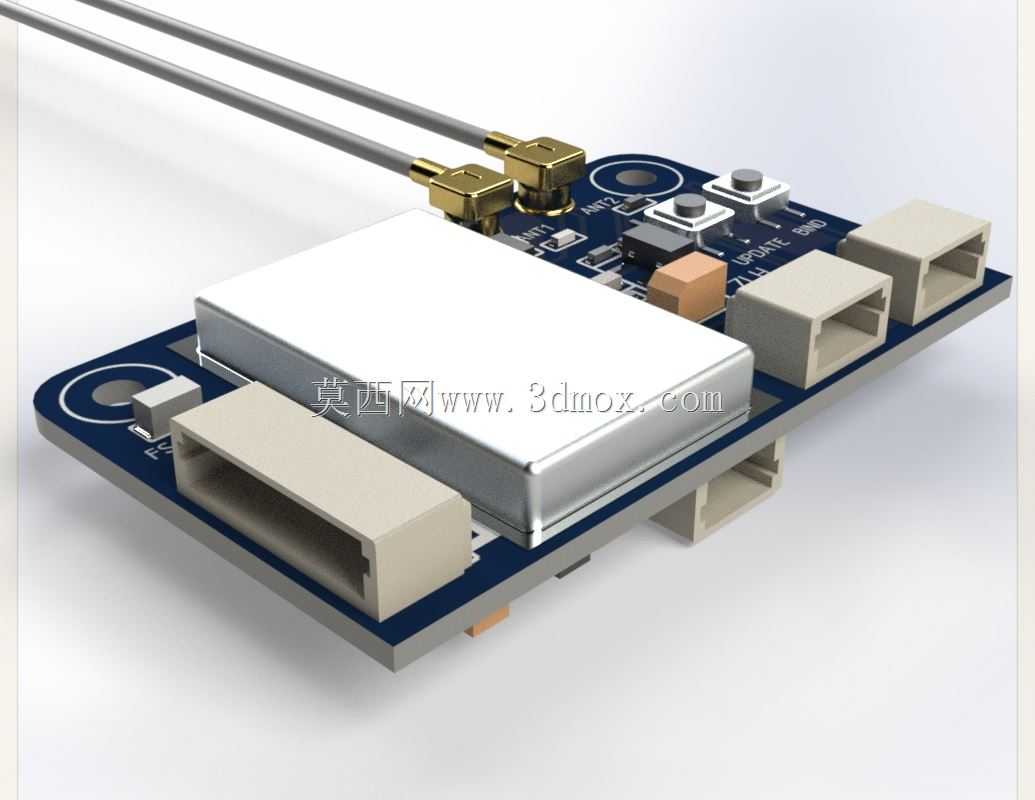

这款航模遥控信号接收装置，主要适配2.4G频段的航模遥控发射端，在多旋翼无人机、固定翼航模、小型无人车等遥控类载具上承担信号解析与指令转发的核心作用。实际装机时，它需要完成射频信号捕获、协议解码、通道信号输出三个核心环节，把发射端传来的摇杆、开关操作指令，转化为飞控、电调、舵机能够识别的信号格式，保障操控指令的低延迟传输。从结构设计来看，整块PCB采用圆角矩形布局，板边预留两个对称的安装定位孔，可直接通过铜柱或者尼龙扎带固定在载具的机架预留位，安装时需要注意天线区域避开碳纤维板、金属结构件的遮挡，否则会大幅削弱信号接收灵敏度。板载的两个射频天线接口分别对应不同的信号链路，布局上远离板上的大尺寸金属屏蔽罩，减少金属部件对射频信号的屏蔽干扰；屏蔽罩覆盖核心射频处理芯片区域，既可以隔绝外界电磁干扰对信号解码的影响，也能避免板上电源回路的杂波串入射频链路，提升复杂电磁环境下的信号稳定性。接口部分做了差异化排布，一侧的长排针接口对应多路PWM信号输出，可直接连接传统舵机、电调的信号端，另外两个卧贴接口对应总线类信号输出，适配支持数字总线协议的飞控系统，能通过单根信号线传输全部通道数据，减少布线复杂度。板上的两个功能按键分别对应配对绑定与固件升级功能，按键位置靠近板边，装机后也能方便触按完成配对操作，不需要额外拆解载具外壳。电源输入回路做了宽电压适配设计，可直接承接载具BEC输出的直流电源，不需要额外添加稳压模块，板上的电源滤波电容排布在电源入口处，可滤除电调、电机工作时产生的电源杂波，避免电压波动导致的接收重启或者信号断连。建模时还原了板上所有接插件、屏蔽罩、按键、接口的实际外形尺寸与安装位置，可直接用于航模整机的装配干涉检查，也能作为遥控类电子部件布局设计的参考样件，帮助结构设计人员提前评估接收板在机架内的安装空间、布线走向与天线避让距离，减少装机阶段的结构适配问题。
