七缸星型航空活塞动力装置结构设计

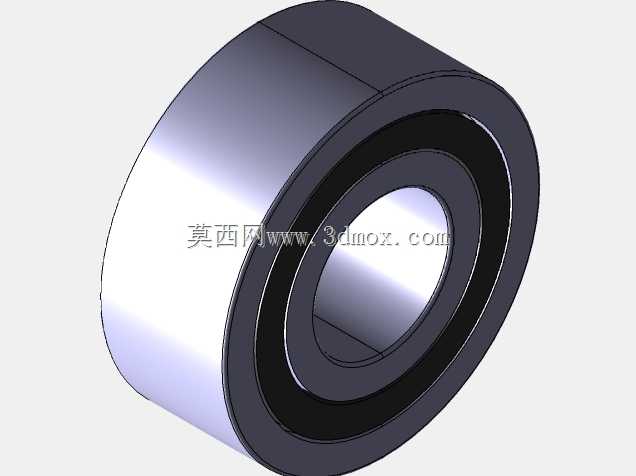

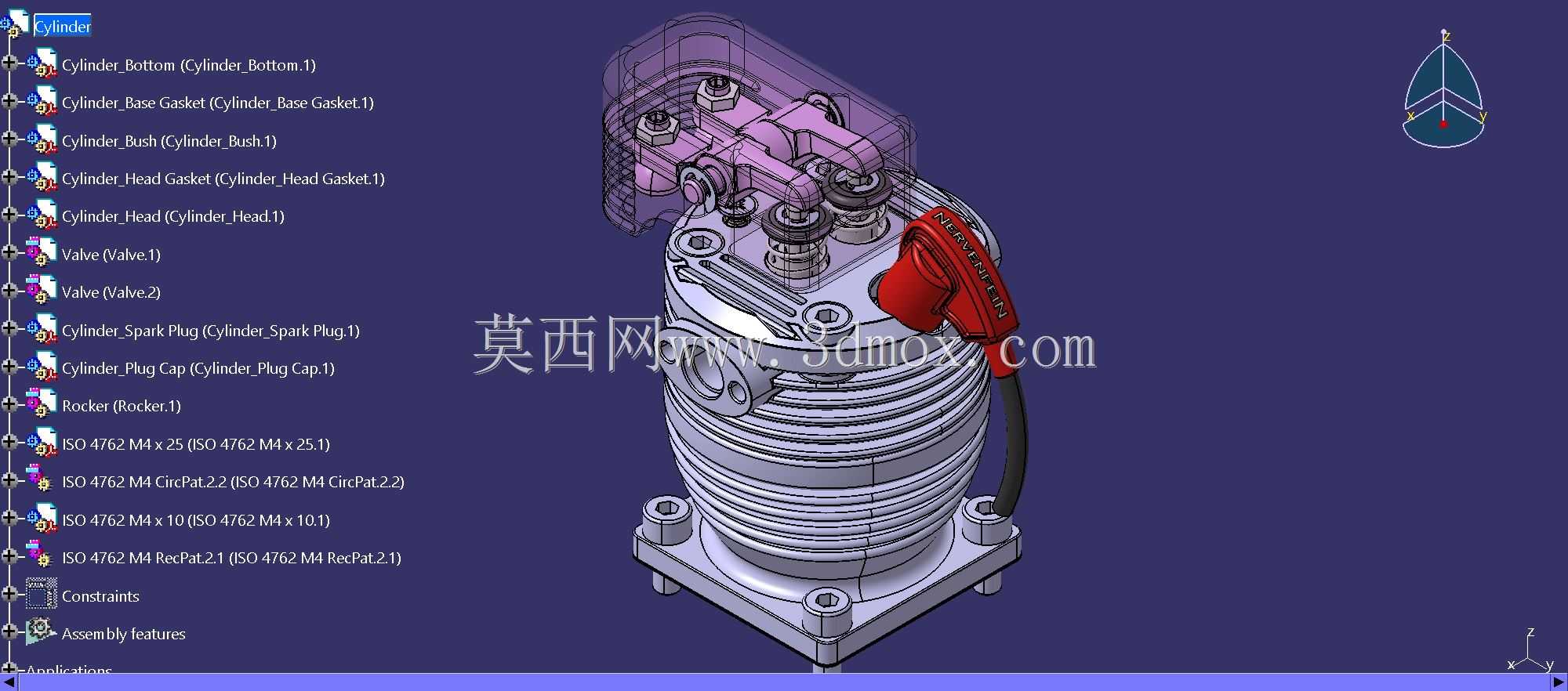

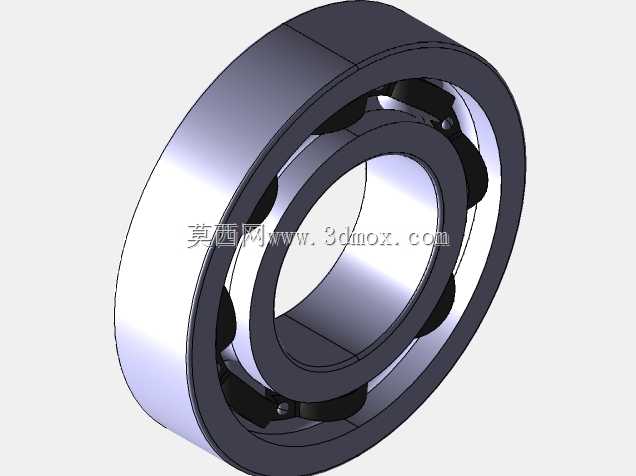

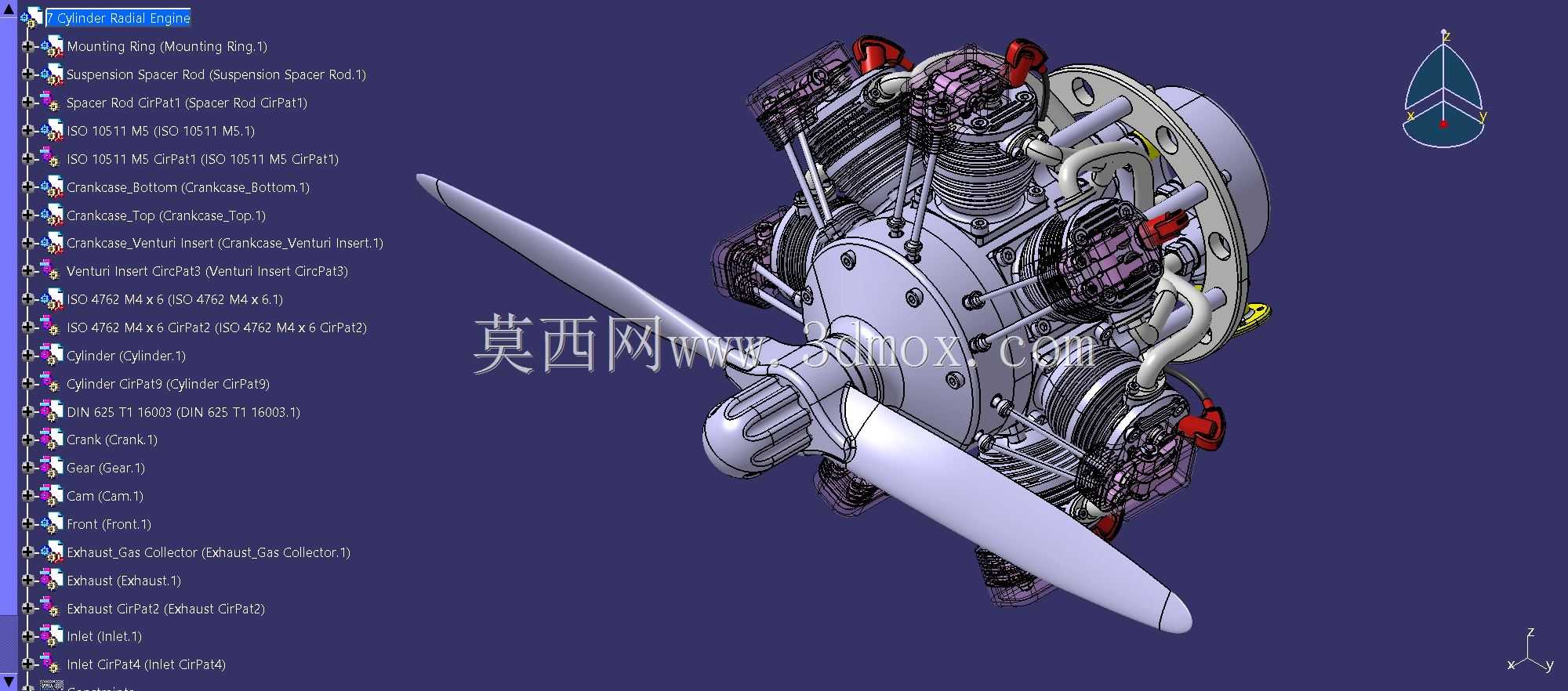

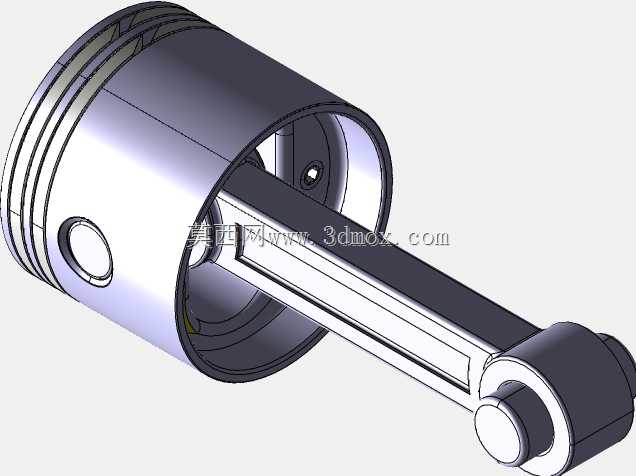

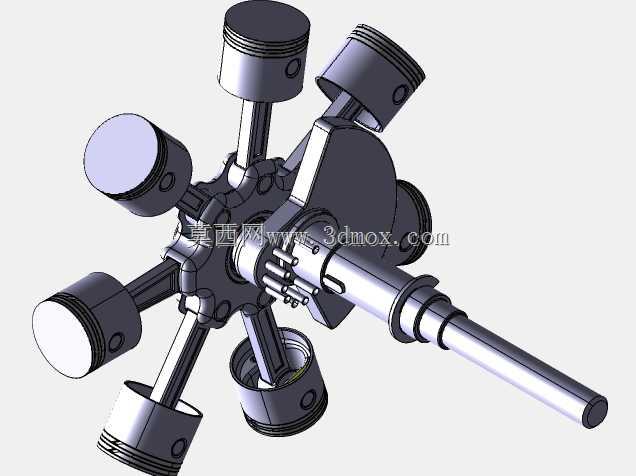

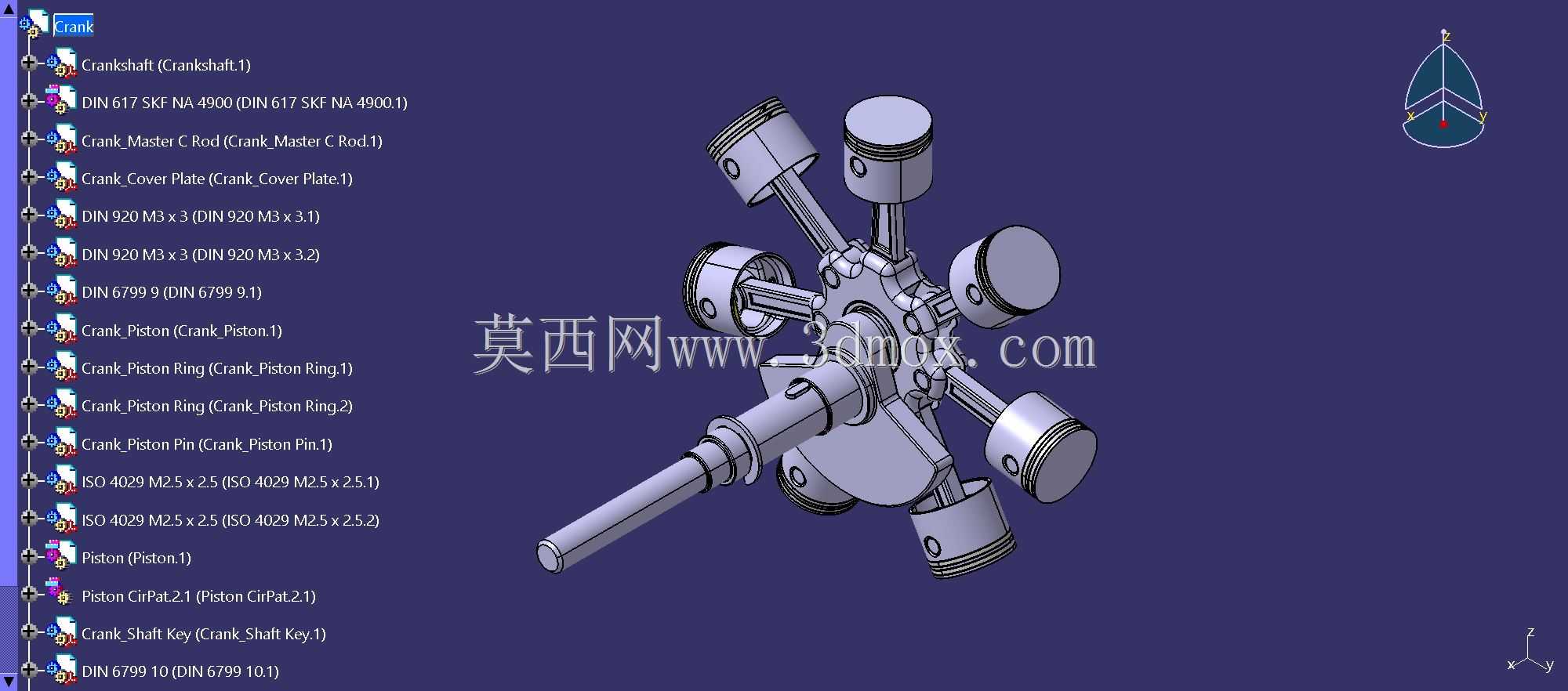

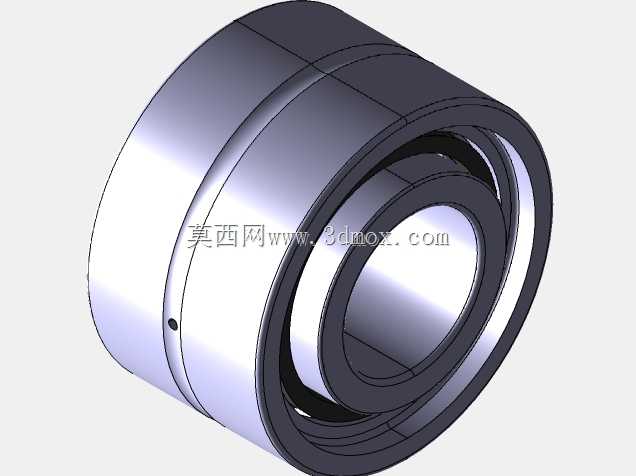

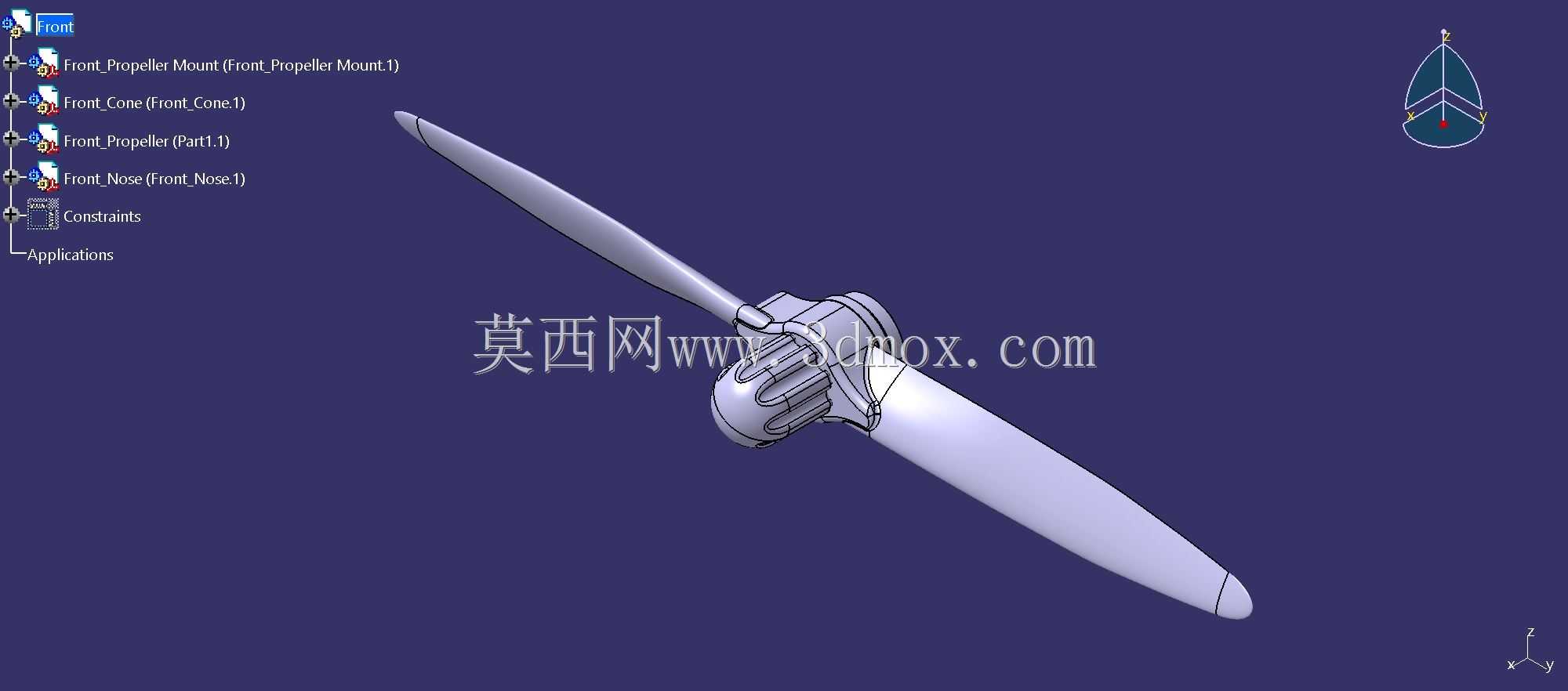

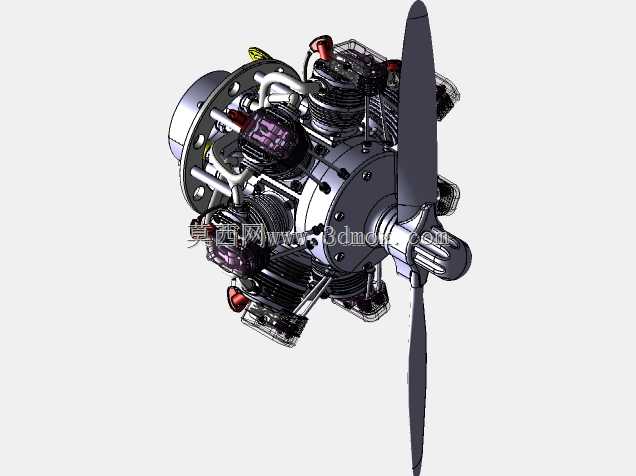

这款七缸径向排布的活塞动力装置，主要适配轻型通用航空飞行器、小型实验类飞机以及复古航空复刻机型的动力需求，在早期航空工业发展阶段，这类星型结构发动机凭借紧凑的径向布局，在风冷散热效率、动力输出平顺性上具备直列发动机难以比拟的优势，即便在当下的复古飞行器复刻、航空爱好者自制飞机领域，这类结构的动力装置依旧有稳定的应用场景。从功能特性来看，七个气缸围绕中心曲轴呈均匀放射状排布，每一个气缸的做功行程沿圆周方向依次错开，能够让曲轴端的动力输出波动被大幅抵消，不需要额外加装大质量的平衡轴结构，就能实现相当平顺的运转状态，同时这种排布方式让所有气缸都直接暴露在迎面气流中，飞行过程中不需要复杂的液冷管路、散热水箱结构，仅依靠气缸外壁的散热鳍片就能满足持续高负荷运转的散热需求，大幅降低了动力系统的整体重量与故障点。在设计思路上，整体结构围绕中心曲轴箱做放射式装配，每个气缸的连杆采用关节式连接结构，一个主连杆直接固定在曲轴曲柄销上，其余六个气缸的副连杆通过铰接方式连接在主连杆的关节轴上，这种结构能够在极小的径向空间内完成七个气缸的动力汇流，同时保证每个活塞的行程精度与受力均匀性；螺旋桨安装端直接集成在曲轴前端的安装法兰上，匹配定距螺旋桨的安装接口，不需要额外设计减速传动结构，就能让螺旋桨工作在合适的转速区间，适配低速飞行器的推力需求。从安装边界与外形尺寸来看，整体动力单元的径向轮廓为正圆形，安装支架围绕曲轴箱后端的安装边设计，所有气缸的外轮廓不超出安装边的外接圆范围，轴向尺寸从螺旋桨安装面到后端输出法兰的距离控制紧凑，能够适配轻型飞机机头的窄小安装空间，不会额外增加机头的迎风面积；进气与排气管道沿气缸间隙做径向排布，点火组件布置在气缸顶部的散热鳍片间隙中，所有管路与线束的走向都避开迎面气流的直吹区域，同时预留足够的维护操作空间，日常检修时不需要拆解整体结构，就能完成火花塞更换、气门间隙调整等常规维护操作。结构中包含的标准紧固件、密封件都采用通用航空领域的标准规格，轴承类部件按照对应载荷工况做选型匹配，螺旋桨翼型采用成熟的低速翼型截面，能够在较低转速下提供足够的静推力，同时兼顾巡航状态下的气动效率，进排气系统的布局充分考虑了各个气缸的进气均匀性，避免不同气缸因进气量差异导致的做功不平衡问题。
