飞翼布局低空侦察无人机结构设计

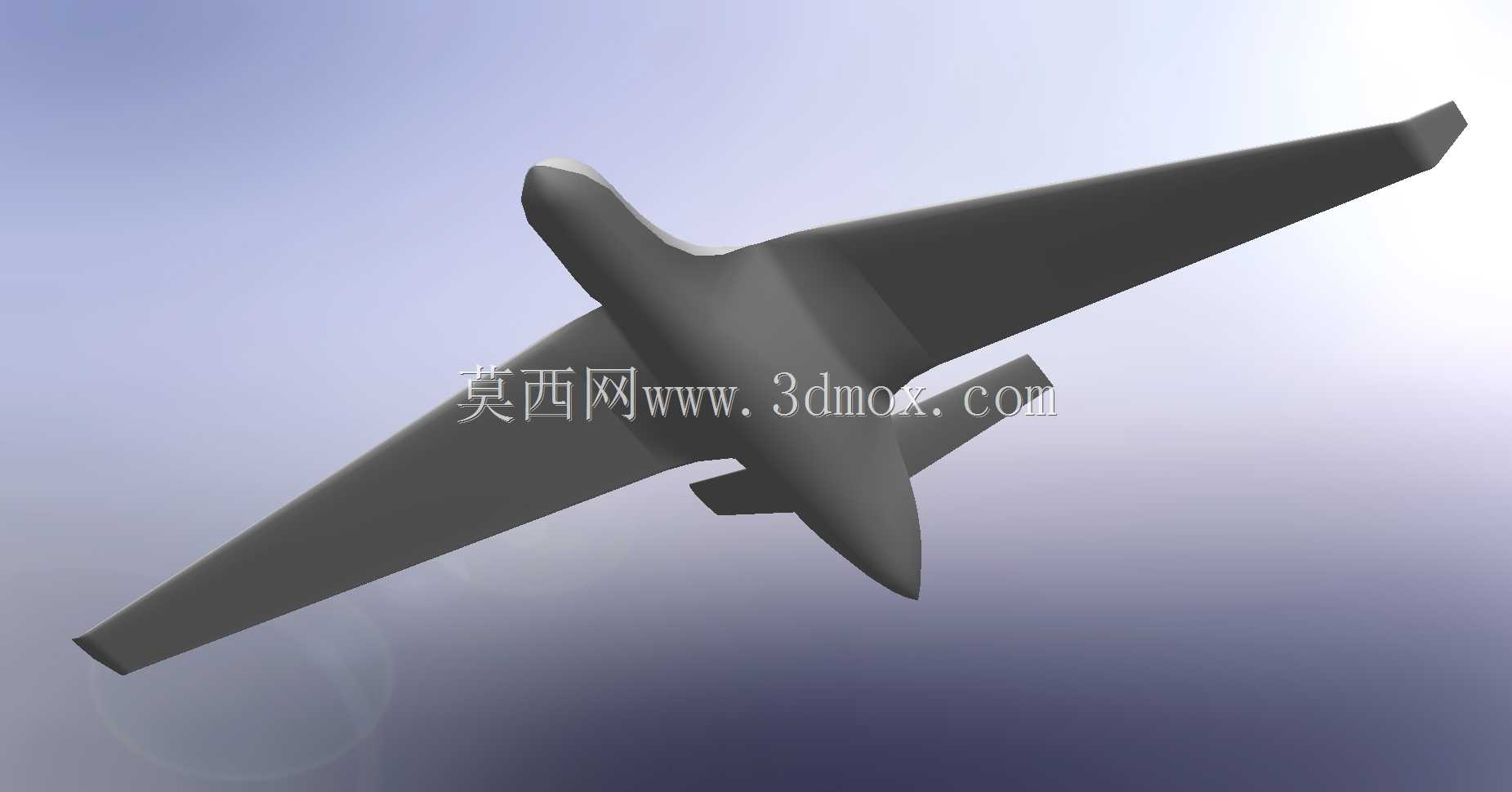

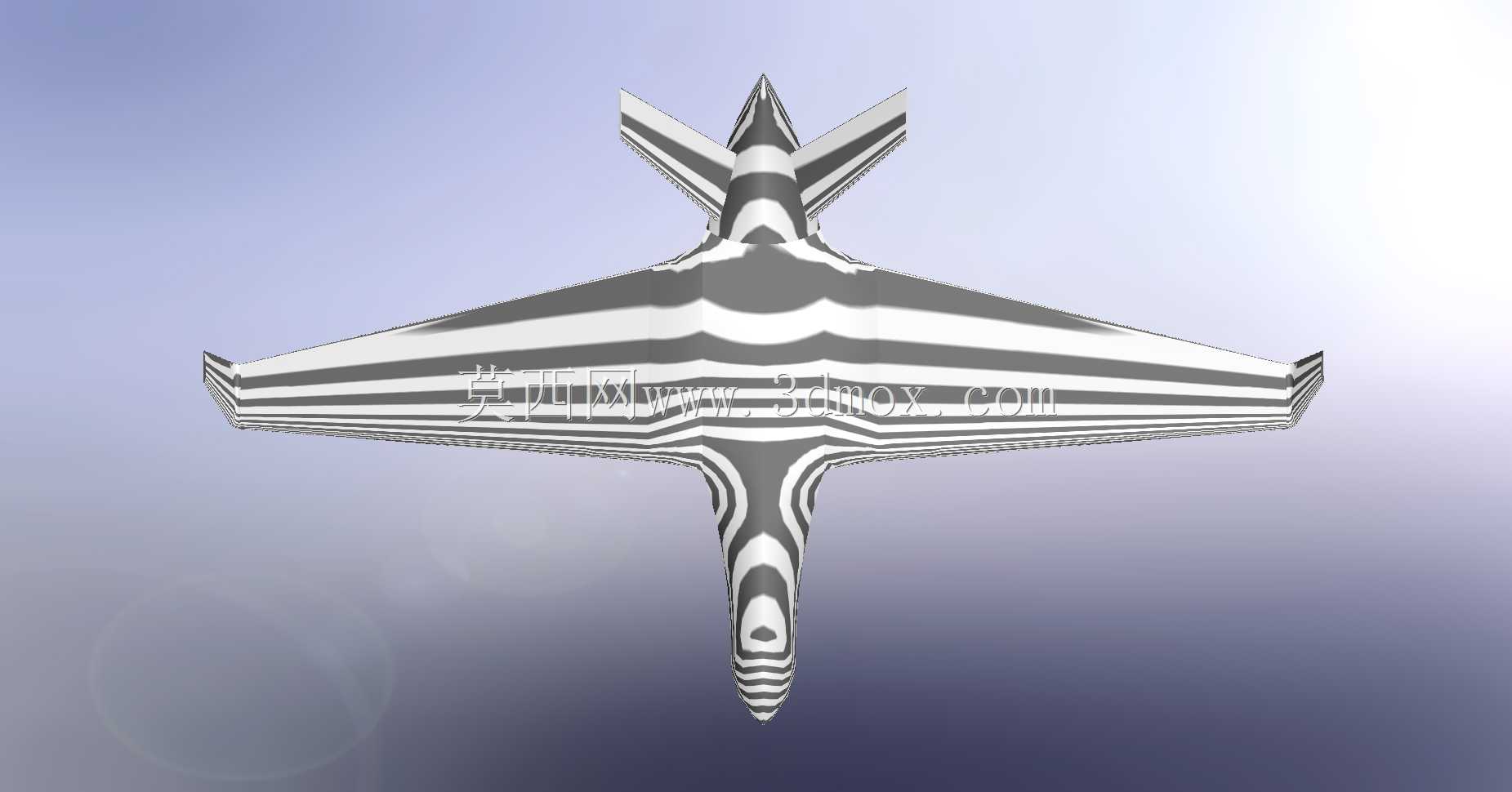

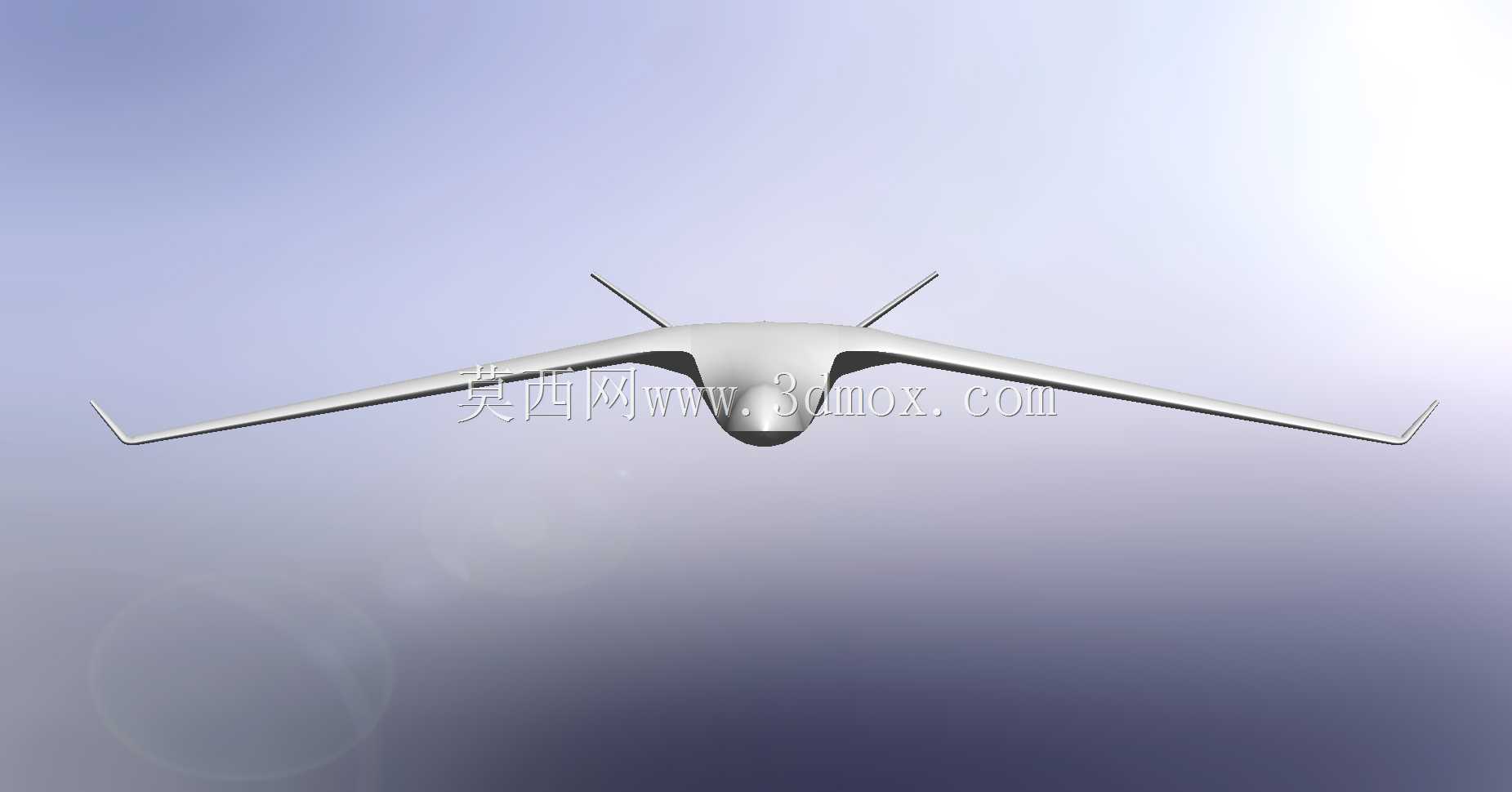

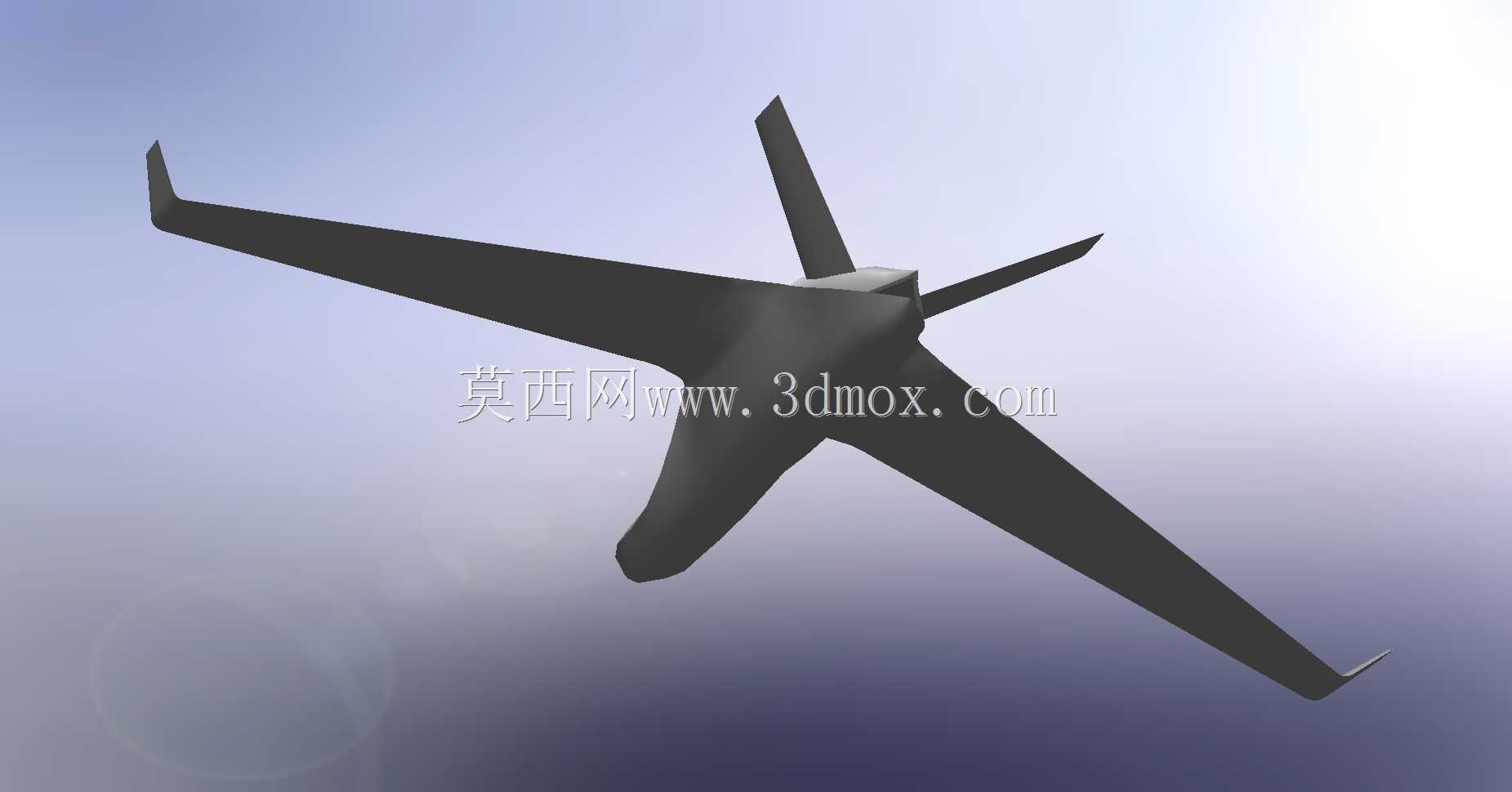

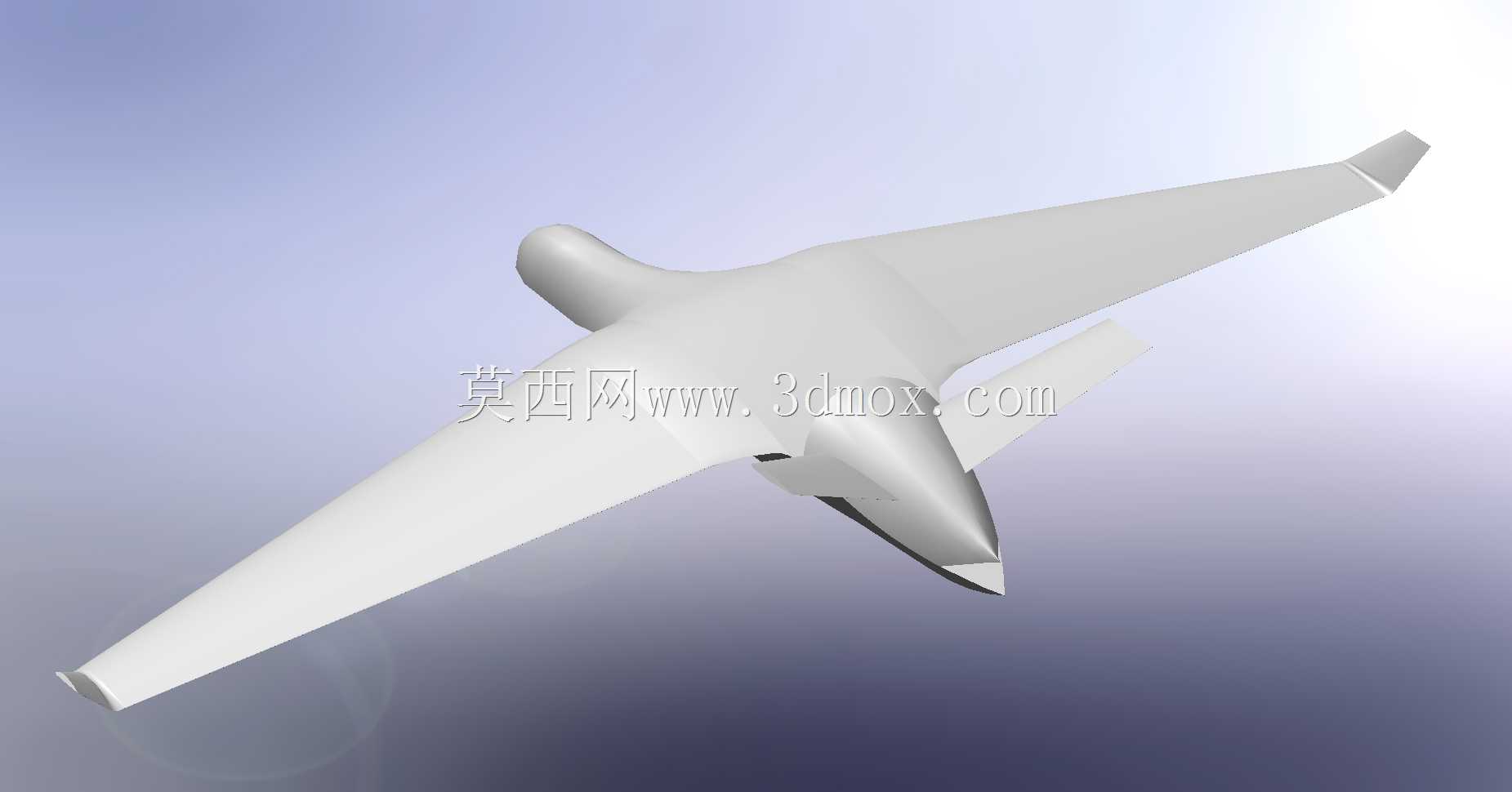

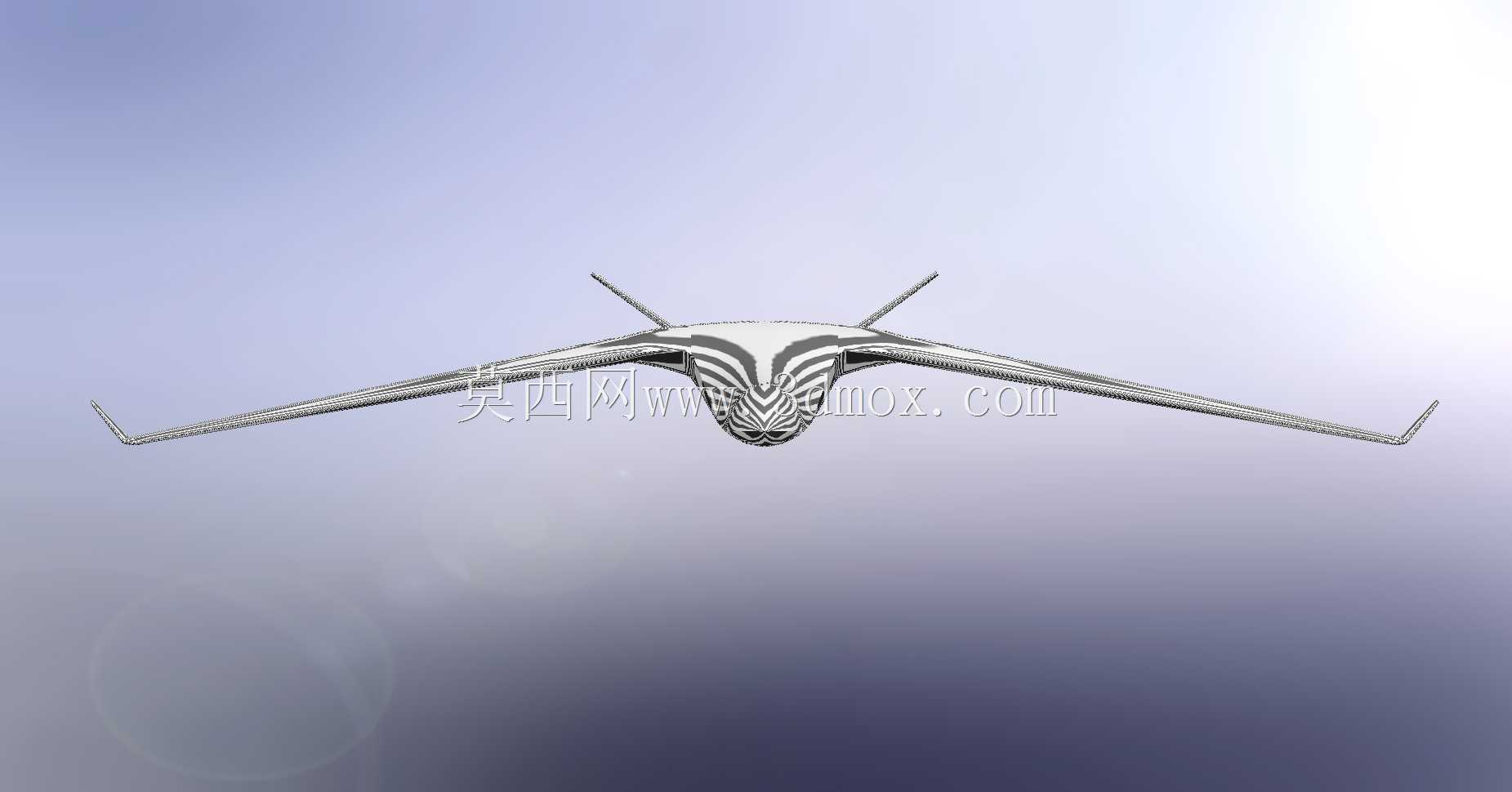

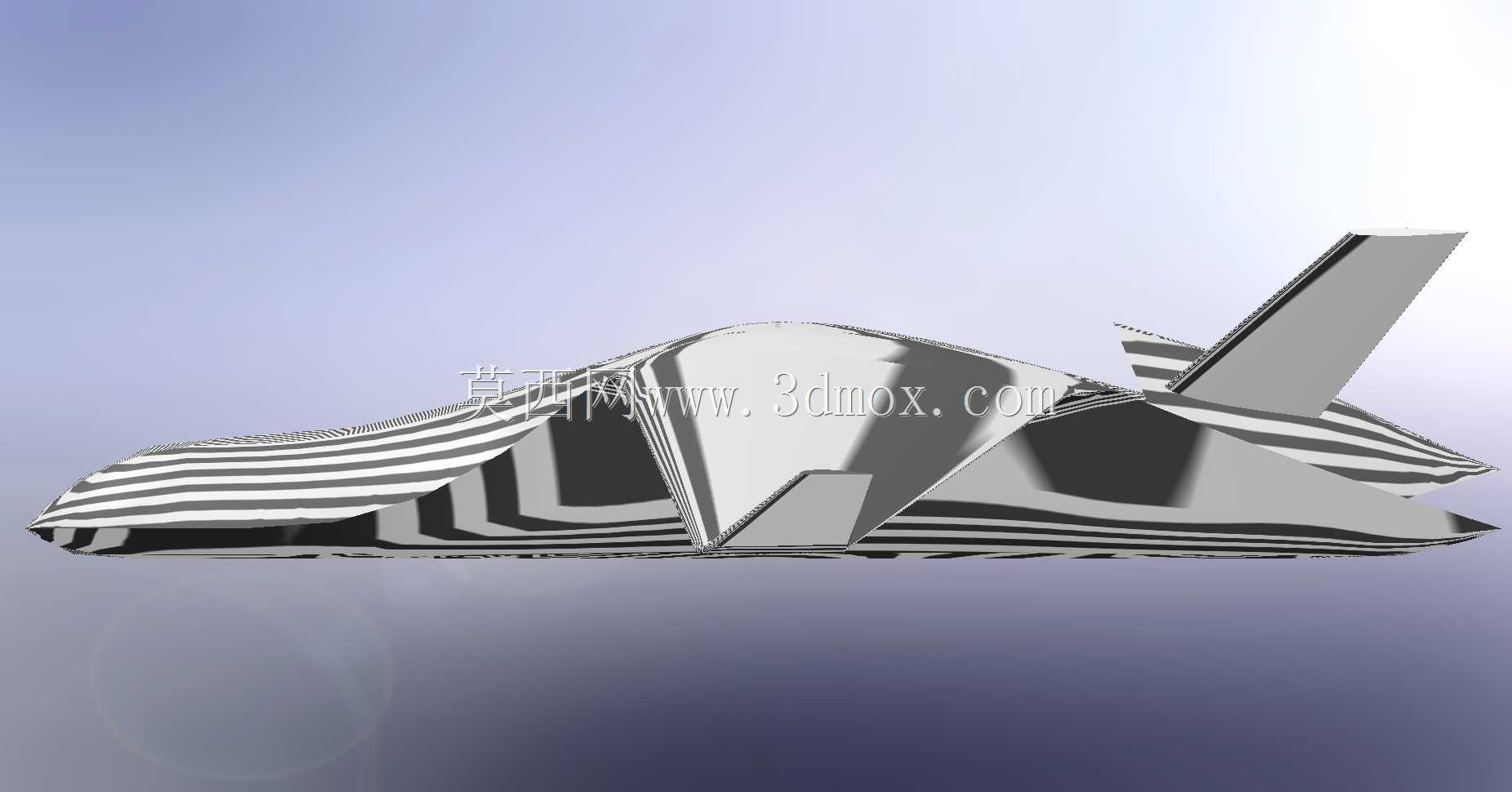

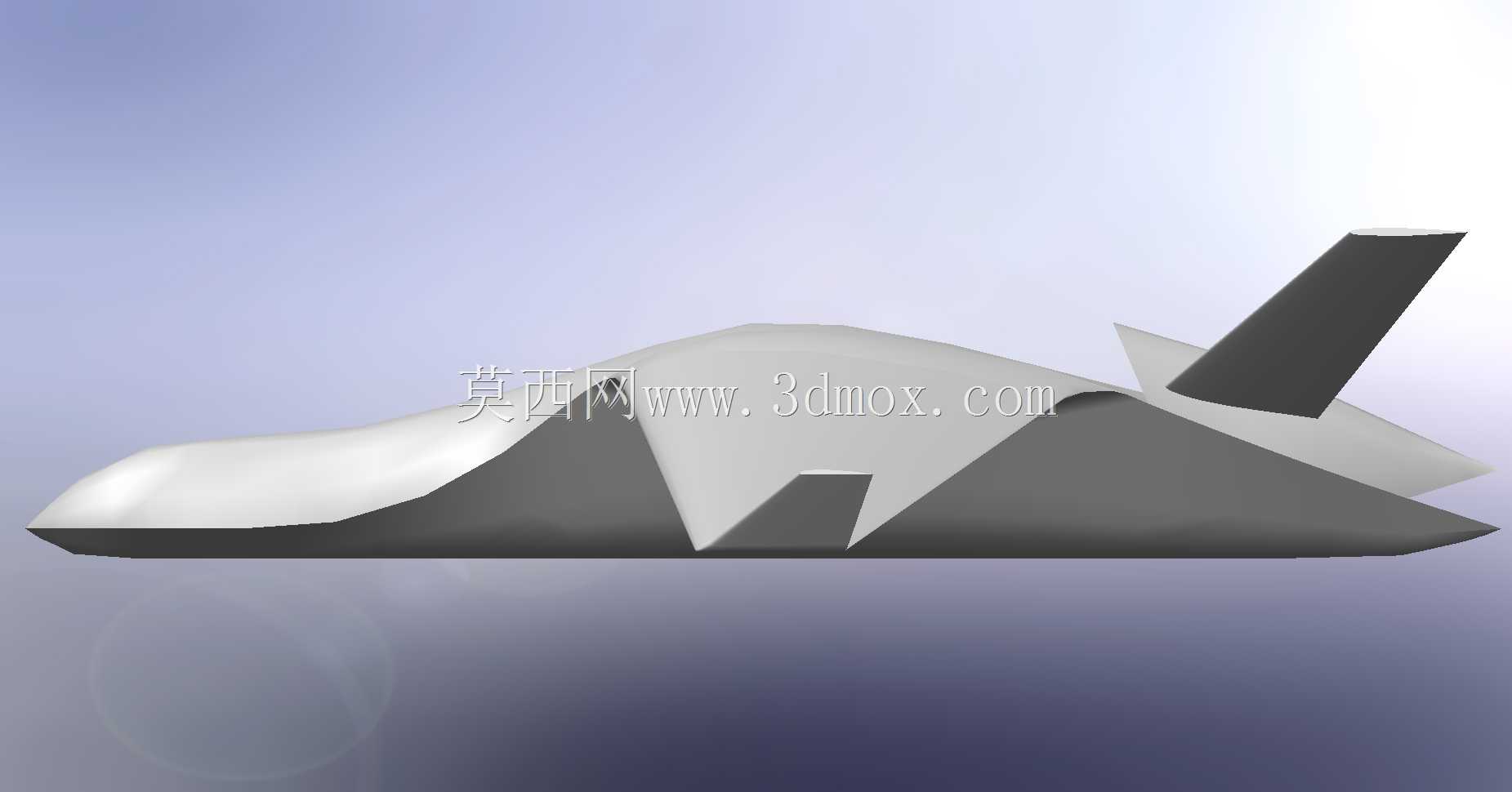

这款飞翼构型的低空无人飞行器，主要面向小范围空域的精细化作业场景，在城市违建巡查、农林作物长势监测、小流域水文勘查、应急现场先期态势摸排这类任务中，能替代人工完成高危、重复性的空中信息采集工作，不需要专用起降跑道，在平整的硬质空地就能完成滑跑起降，对作业场地的适配性较强。从结构设计逻辑来看，整体采用无尾飞翼融合体布局，将机身与机翼做一体化平滑过渡，没有传统布局的独立平尾与垂尾结构，一方面能大幅降低整机的雷达反射截面积，满足低可探测性的作业需求，另一方面能减少外露结构带来的气动干扰，提升低速低空飞行时的升阻比，在相同电池容量或燃油载荷下，能获得更长的留空作业时间。机身头部采用钝圆修型设计，内部预留了光电吊舱的安装空间，可根据任务需求更换可见光摄像头、红外热成像仪、多光谱传感器等不同任务载荷，安装接口采用标准化快拆设计，地勤人员不需要复杂工具就能完成载荷更换，适配不同场景的作业需求。动力系统布置在机身后部的机背位置，采用后置推进式动力布局，能避免螺旋桨气流对机身下部任务载荷的观测视线造成遮挡，同时进气道设置在机身上方，能减少低空飞行时地面扬尘被吸入动力系统的概率，降低复杂野外场地作业时的动力故障风险。翼尖部分做了小尺寸上反小翼设计，能抑制翼尖涡流的产生，降低诱导阻力，同时提升低空飞行时的横向稳定性，应对城市楼宇间、山谷区域的紊乱气流时，能减少姿态修正的频次，降低飞控系统的运算负荷。机身中部设置了整体式设备舱，从机头后方一直延伸到动力舱前端，内部可按照任务需求布置飞控板、数传电台、电池组、任务载荷存储模块等设备，舱盖采用快拆卡扣设计，方便日常设备检修与部件更换，设备舱内部预留了通用安装导轨，可根据配重需求调整各部件的安装位置，将整机重心控制在设计要求的范围内，避免重心偏移带来的飞行控制风险。起落架采用简化的滑橇式结构，没有复杂的收放机构，一方面能降低整机结构重量，另一方面能在草地、碎石路面等非硬化场地起降时吸收着陆冲击，保护机身内部的精密电子设备，滑橇底部预留了缓冲垫安装槽，可更换不同硬度的缓冲材料适配不同的起降场地条件。在细节气动处理上，针对颈部与驼峰段的尖锐边缘做了切线修型，避免这类结构边缘在飞行时产生不必要的气流扰动，减少飞行过程中的结构振动，提升任务载荷采集数据的稳定性，整机所有外露接缝都做了平滑过渡处理，没有突兀的凸起结构，进一步降低飞行时的气动噪声，提升低空作业时的隐蔽性。
