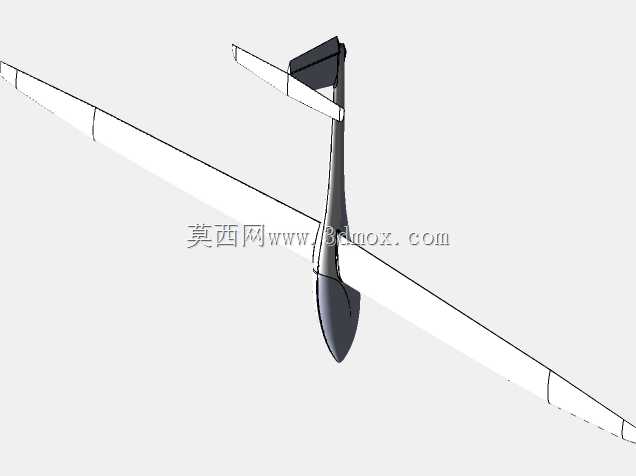

塞斯纳小型滑翔机三维结构设计

这款小型滑翔机的结构设计，核心围绕低空空域飞行、航空科普教学、航模赛事改装等场景展开，整体采用上单翼常规布局，在设计阶段优先考量了低速飞行状态下的升阻比表现，机翼采用大展弦比平直翼构型，翼型选取低速升力系数表现优异的平凸翼型，能够在较低起飞速度下获得足够升力，同时降低失速临界速度，适配无动力滑翔阶段的飞行稳定性需求。机身采用流线型纺锤体构型，从机头座舱段到机尾尾撑段平滑过渡，尽可能降低飞行过程中的压差阻力，座舱区域预留了足够的载荷安装空间，既可以搭载航模飞控、动力模块完成动力改装，也可搭载小型航拍设备完成低空测绘作业，机身中段设置机翼安装定位基准面，机翼与机身采用快拆式连接结构，方便日常运输与维护调整，安装边界预留了足够的紧固件安装空间，无需额外加工即可完成机翼与机身的装配定位。尾翼组采用常规尾翼布局，水平尾翼与垂直尾翼均设置在机身末端，水平尾翼预留了舵面偏转活动间隙，能够满足俯仰姿态调整的行程需求，垂直尾翼兼顾方向稳定与航向调整功能，尾翼与机身的连接位置做了结构加强处理，能够承受大机动飞行状态下的气动载荷冲击。整体结构设计充分考虑了不同应用场景的改装需求，机翼前缘预留了防磨条安装槽，机身底部设置滑橇式着陆结构的安装点位，既可以在平整草地完成滑跑起降，也可适配手抛起飞、弹射起飞等多种起飞方式，结构重量分配经过反复优化，整机重心落在机翼弦长30%的最优区间，无需额外配重即可满足纵向飞行稳定性要求，各部件的连接公差控制在合理范围，既保证装配精度，也预留了低温、高湿度环境下的结构形变余量，避免不同工况下出现结构卡滞、连接松动等问题。
