450轴距四旋翼飞行机架结构设计

　　这套四旋翼飞行机架面向入门级多旋翼平台搭建，采用450毫米轴距的经典布局，整体以中心承载板向四个机臂方向延伸，机臂末端布置动力安装位，用于固定无刷电机与螺旋桨。机架本体仅保留飞行电子设备的安装基础，不包含复杂外壳与冗余装饰结构，适合作为飞行器原理验证、教学实训、航拍载机改装以及小型任务平台开发的机械底座。

　　从实际使用场景看，该类机架常见于高校无人机课程、创客实验室、飞控调试台架和小型四轴原型机开发。中心板区域承担飞控板、电调、接收机、电源模块及线束的集中布置，四个机臂则把动力系统向外拉开，使相邻螺旋桨之间保留足够旋转间隙。450毫米轴距在飞行稳定性、整机重量和携带便利性之间比较均衡：轴距过小会导致桨叶气流干扰明显、挂载空间紧张；轴距过大又会增加机臂受力长度和整机惯量，对电机推力和材料刚度提出更高要求。该尺寸能够适配常见十英寸左右螺旋桨，在低速悬停、航线飞行和轻载任务中具有较好的容错空间。

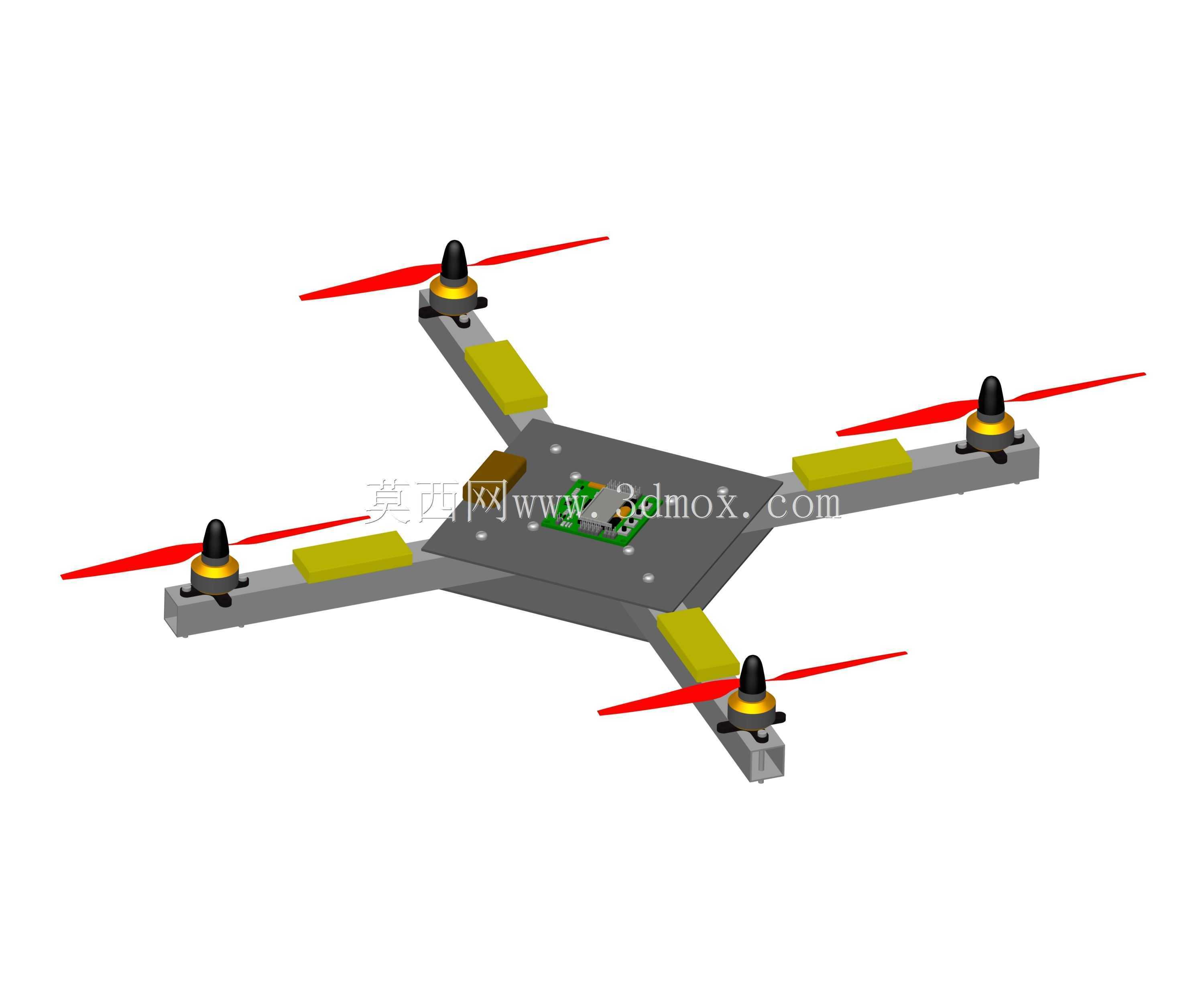

　　结构设计上，机架采用近似X型的四臂展开形式，中心区域为主要承力板，板面上预留电子元件安装位置，机臂沿对角线方向伸出。臂端设置电机安装座，安装孔位围绕电机轴线分布，便于电机端面通过螺钉固定。机臂上的块状区域可用于电调固定、线束限位或电池附件布置，使动力线与信号线从中心板向各电机方向有序延伸。螺旋桨位于机臂最外端，旋转平面高于机架主体，可减少机架板件对下洗气流的遮挡，也能降低起降时桨尖触碰地面的风险。

　　在受力路径方面，电机产生的拉力通过机臂端部安装座传递到机臂，再由机臂根部汇入中心板。飞行过程中，机臂主要承受弯曲与扭转载荷，尤其在急加速、偏航机动和单侧推力变化时，臂根位置会出现较明显的交变应力。因此建模时需要重点控制机臂截面高度、根部过渡范围以及中心板连接区域的刚度。若采用板材切割加工，应保证臂根与中心板连接处有足够的搭接宽度；若采用铝制型材或铝件装配，则要关注螺钉孔边距、紧固件预紧力以及装配后臂端的同轴度。

　　外形边界方面，四组旋翼围绕中心板对称布置，整机最大外廓由桨叶旋转直径决定。设计时需要把桨叶旋转范围作为安全边界，确保相邻两桨在任何工况下不发生干涉，同时让电机轴线保持垂直于机架基准面。若电机座存在倾角，还应在模型中明确倾角方向和角度，以便后续飞控安装姿态与推力矢量分析。中心板下方可考虑电池绑带、减震柱或任务吊舱接口，上方则适合布置飞控与GPS支架；这些接口不应侵占螺旋桨旋转域，也不应让线束靠近桨尖运动范围。

　　建模过程中，机架板件、机臂、电机座、桨叶和紧固件应分层管理。中心板可按实际板材厚度建立实体，安装孔位置需要与飞控、电调、电池固定带等附件尺寸联动；机臂端部电机孔位应参照常用电机安装规格，保留维修替换能力。螺旋桨部分除了展示外形，还应体现旋转包络，用于检查整机干涉和运输包装尺寸。对于结构工程师而言，这种简化机架的价值不在于复杂曲面，而在于把动力间距、重心范围、设备安装面、线束走向和维护拆装关系表达清楚。

　　在装配逻辑上，四个机臂相对中心板对称，有利于质量配平。电池通常布置在中心板下方或中部区域，使整机重心落在四旋翼几何中心附近；飞控应尽量靠近重心位置，以减少姿态测量误差。电调若分布在机臂上，可缩短三相电机线长度，但要做好散热和线束固定；若集中安装在中心板，则维护更方便，却会增加中心区域拥挤程度。模型中预留的板件空间能够支持这两种布置思路，便于设计者根据器件尺寸进行取舍。

　　起降阶段，机架下部需要保留足够离地高度，避免相机、电池或天线接触地面。机臂末端电机座承担螺旋桨拉力，也会在坠机或硬着陆时首先承受冲击，因此端部结构应便于更换。整体结构保持简单，有利于降低加工难度和备件成本，也方便初学者理解四旋翼从机架、动力、飞控到线束布置的完整组成。通过该三维结构，可以直接开展轴距校核、桨叶干涉检查、电机安装孔匹配、重心估算和外部设备布置，为后续详细设计与实物装配提供明确的机械基础。
