SD16型三芯16mm规格航空连接组件

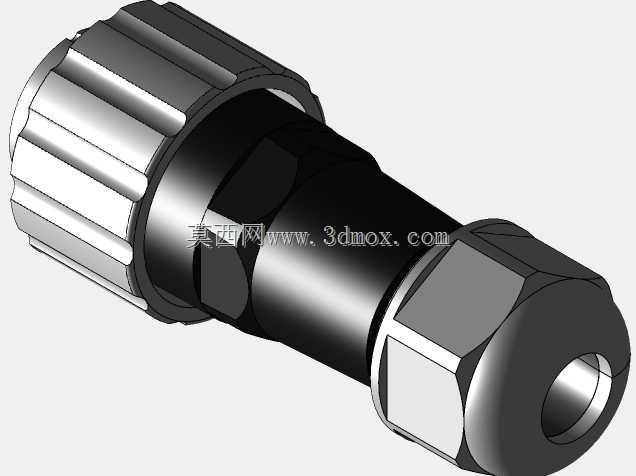

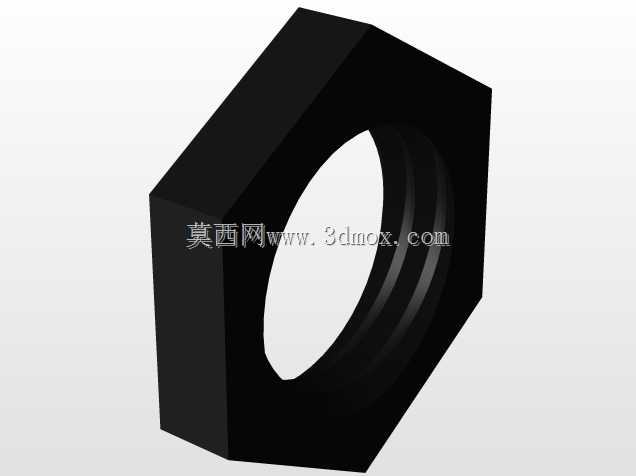

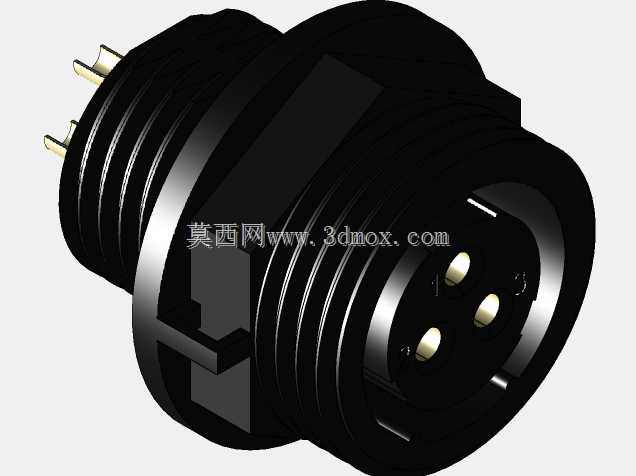

这款SD16规格的三芯航空连接结构，核心适配16mm线缆外径的布线场景，在工业测控、机载设备、户外移动电气设备的信号与小功率动力传输场景中应用广泛，能够在存在一定振动、温变的工况下维持稳定的接插导通性能，避免普通接插件松脱、接触不良引发的设备故障。从结构拆分来看，整套连接组件分为三个独立功能段，分别承担头部安装锁紧、线缆固定、接插导通的核心作用，头部的滚花防滑结构设计，是考虑到无工具徒手操作的使用场景，滚花纹理的齿距与深度经过适配，既能够保证拧动时的摩擦力足够，不会出现手滑脱力的情况，又不会因为齿形过于尖锐划伤操作人员手部。中段的六角结构是专门为工具锁紧预留的操作位，当需要将连接器固定在设备面板上时，可以使用标准开口扳手卡在六角位施加锁紧扭矩，避免安装时连接器跟转，破坏内部接线结构。尾部的六角锁紧螺母，作用是压紧穿入连接器内部的线缆外层护套，通过旋紧螺母挤压内部的弹性密封衬套，既可以实现线缆与连接器本体的相对固定，避免线缆受拉拽时内部芯线与插针脱开，又能在一定程度上阻挡粉尘、水汽从线缆进线端进入接插端面，提升连接部位的环境耐受能力。在安装边界上，这款连接器适配标准的面板开孔尺寸，头部安装段的轴向长度经过核算，能够适配厚度在1.5mm到4mm之间的设备面板，安装时不需要额外定制加厚衬套，直接从面板正面穿入连接器本体，背面旋紧配套的锁紧法兰即可完成固定，安装流程简单，后期维护更换时不需要拆解设备内部的布线结构，只需要断开接插部位即可完成部件替换。内部的三芯插针采用对称排布结构，插针的接触段采用弹性收口设计，插合时能够保证插针与插孔的接触面积足够，降低接触电阻，避免大电流通过时出现接插部位过热的问题，同时插合到位后有明确的卡位触感，操作人员不需要额外做标记就能判断接插是否到位，减少现场安装的误操作概率。在实际选型适配时，需要注意这款连接器的适配线缆外径范围，尾部锁紧结构的压紧行程有限，过粗的线缆无法穿入进线孔，过细的线缆则无法被锁紧衬套有效压紧，会出现线缆松动、密封失效的问题，同时接插部位的锁紧结构采用螺纹旋合设计，旋合时需要对准导向槽，不能强行偏斜拧入，否则会造成插针弯折、螺纹滑牙的损坏。
