GBM8028-90T万向节无刷云台电机结构

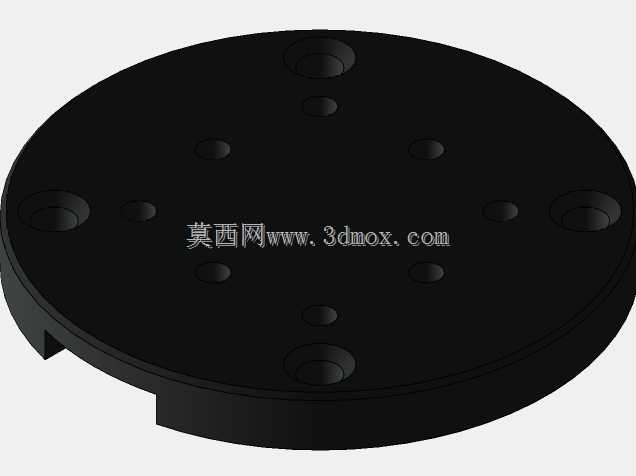

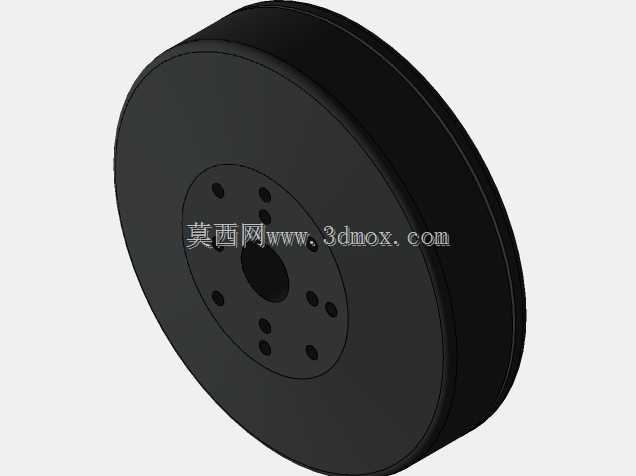

在航拍无人机、手持增稳云台、光电吊舱这类需要高精度角度调整的设备里，动力执行件的选型直接决定了整套增稳系统的响应速度与控制精度，这款GBM8028-90T规格的万向节电机，正是针对这类小负载高精度姿态调整场景开发的动力部件。从结构设计来看，电机采用扁平式外转子布局，整体为矮圆柱形态，这种设计能在有限的安装空间内最大化输出扭矩，同时降低整体重心高度，减少云台姿态调整时的转动惯量，避免负载端出现过冲或者抖动问题。电机拆分后为两个可相对旋转的主体部分，装配后可实现绕中心轴的连续回转，结构上做了滑环兼容设计，也就是说在搭配导电滑环使用时，连接负载端的信号线、电源线不会因为电机连续旋转出现绞线问题，这一设计让它不仅能用于有限角度的增稳调整，也能适配需要360度连续旋转的全景拍摄、定向跟踪类云台场景。内置霍尔传感器板的集成设计，省去了外部额外安装位置检测元件的步骤，霍尔元件直接与转子磁钢配合，能实时反馈转子的实时角度位置，为闭环控制提供精准的位置信号，配合对应的驱动板可以实现毫弧度级的角度控制精度，满足航拍画面增稳、目标跟踪锁定这类对角度控制精度要求极高的使用需求。从安装边界来看，电机的端面预留了标准化的安装孔位，定子端与转子端都设置了对应规格的安装螺孔，可直接与云台的支架臂、负载安装板对接，不需要额外设计转接结构，扁平的外形也能适配薄型化云台的内部空间布局，不会因为电机自身的尺寸占用过多的结构空间，给布线、传感器安装留出足够余量。在实际选型适配时，需要注意电机的扭矩输出与负载重量的匹配，这款电机的扭矩参数适配小型运动相机、轻量化光电模组这类负载，搭配对应的减震结构后，能有效过滤载体传递过来的高频振动，保证负载端的姿态稳定。结构建模时还原了电机内部的磁钢排布、定子绕组的空间位置、霍尔板的安装定位，以及两端安装面的孔位尺寸公差，在做云台整体结构装配时，可以直接调用该模型做干涉检查，验证安装空间是否充足，转动过程中是否会与周边的结构件、线束发生剐蹭，也能基于该模型做转动惯量匹配计算，提前验证整套云台结构的动态响应特性，减少后续实物打样的迭代次数。
