14英寸适配无人机的阿尔法螺旋桨结构

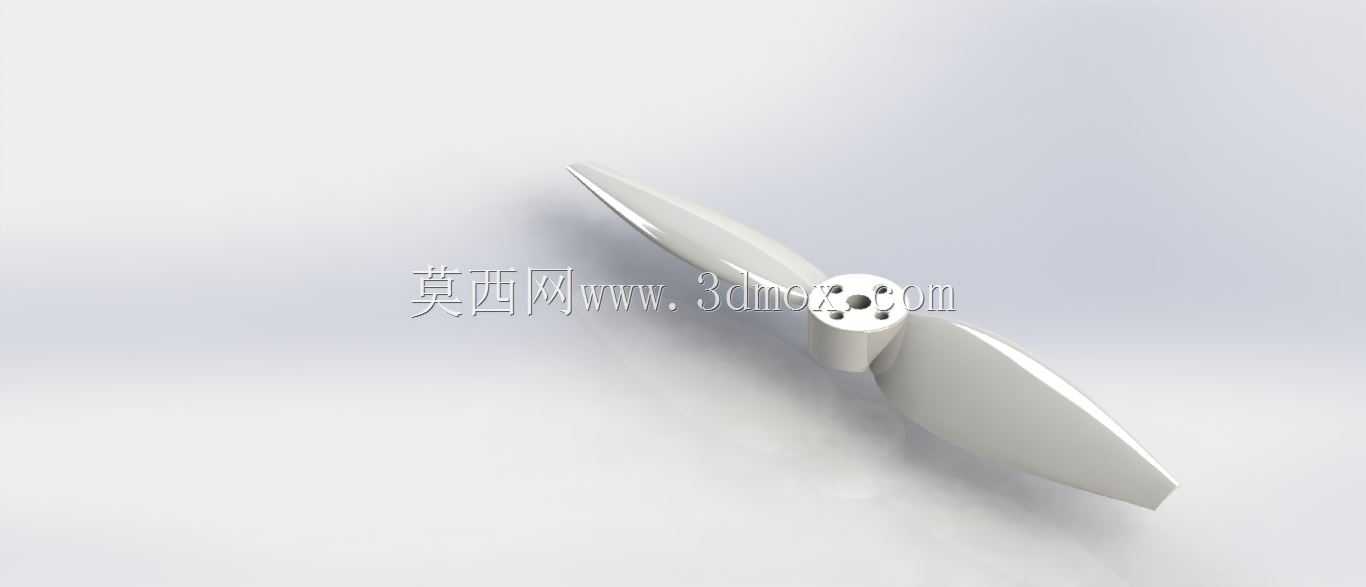

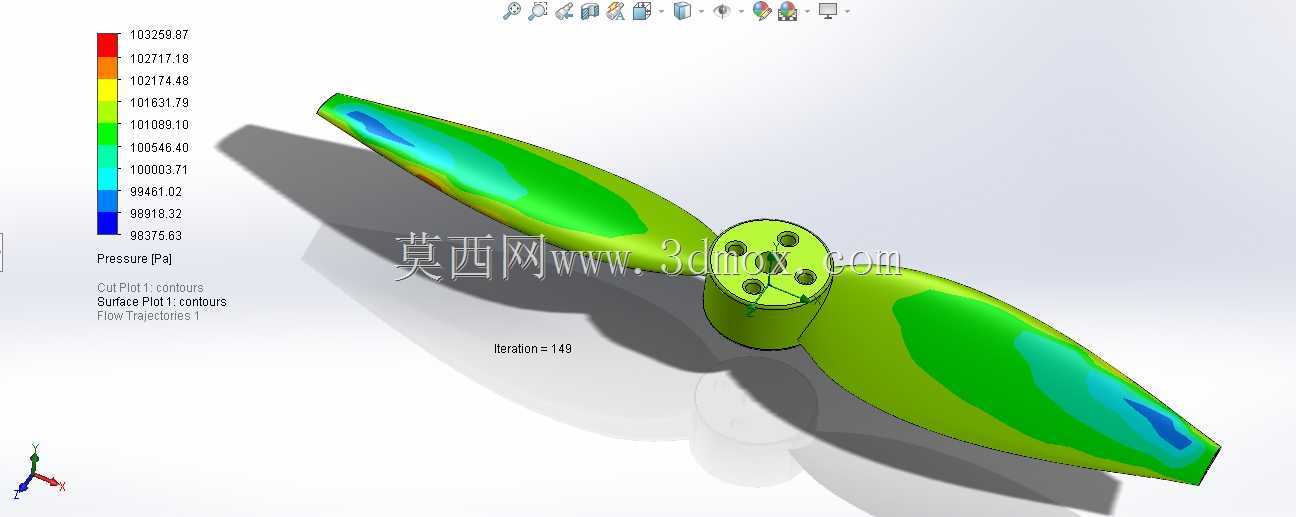

这类螺旋桨主要适配中小型多旋翼无人机的动力输出需求，在航拍测绘、电力巡检、农林植保等低空作业场景中，作为动力系统的核心做功部件，直接决定整机的悬停稳定性、续航表现与载荷能力。设计阶段选用NACA翼型作为基础气动截面，分别在0.2R、0.3R、1R三个径向位置做针对性的外倾角与厚度参数匹配，核心目标是在5000转的额定工作转速下输出稳定的5N推力，兼顾低空紊流环境下的气动效率与结构强度。从安装边界来看，桨毂中心设置多组定位安装孔，可匹配市面上主流的22系列、23系列外转子无刷电机输出轴位，安装孔位的同轴度公差控制在0.02mm以内，避免高速转动时出现动平衡偏差引发的整机振动。桨叶整体展长为14英寸，螺距设定为5英寸，桨叶前缘做了钝化修型处理，降低高速旋转时的前缘气流分离概率，叶尖位置做了小角度后掠设计，有效削弱叶尖涡带来的能量损耗与气动噪音。在结构细节处理上，桨根与桨毂的过渡区域做了渐变加厚处理，通过有限元气动仿真验证，该区域在额定转速下的应力集中系数控制在1.2以内，可承受常规作业场景下的突风载荷与急加速、急减速的惯性冲击，不会出现桨根断裂的失效风险。整套结构包含完整的零件拆分设计，从业者可根据自身的无人机动力匹配需求，调整桨叶的翼型厚度、安装角以及螺距参数，快速衍生出适配不同起飞重量、不同作业场景的定制化螺旋桨结构，无需从零开始做翼型选型与气动轮廓建模，大幅缩短旋翼动力系统的开发周期。建模过程中同步完成了气动压力云图的仿真映射，可直观看到不同径向位置的压力分布状态，方便设计人员快速判断桨叶表面的气流附着情况，针对性优化局部型面，进一步提升气动效率。
