18英寸改装款乘用车轮毂结构设计

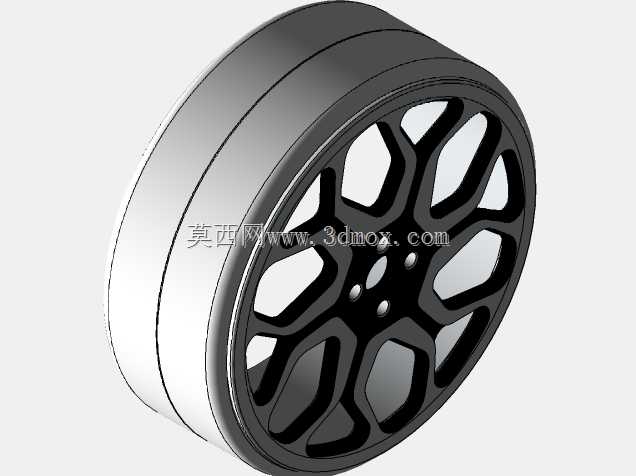

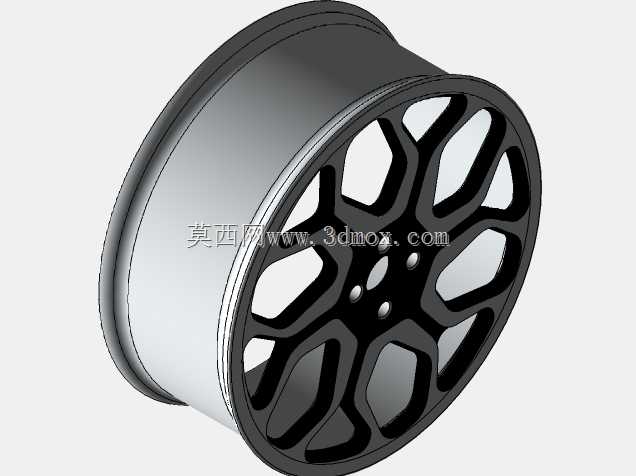

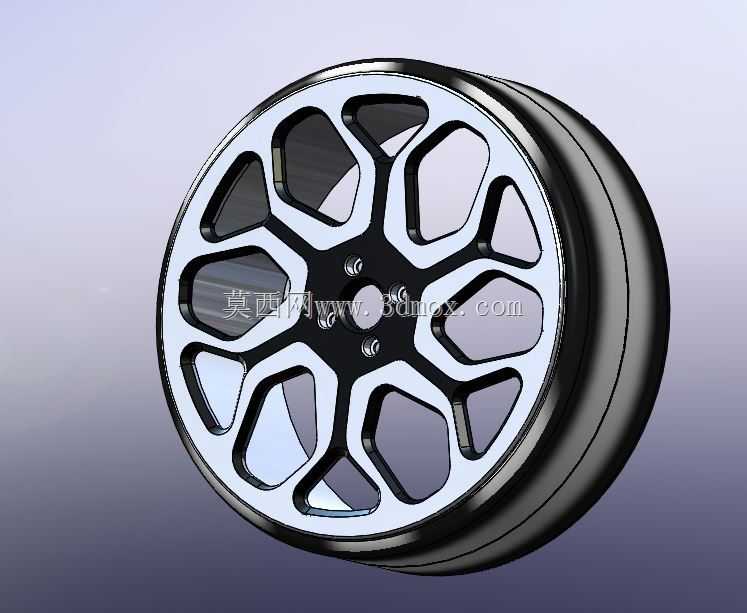

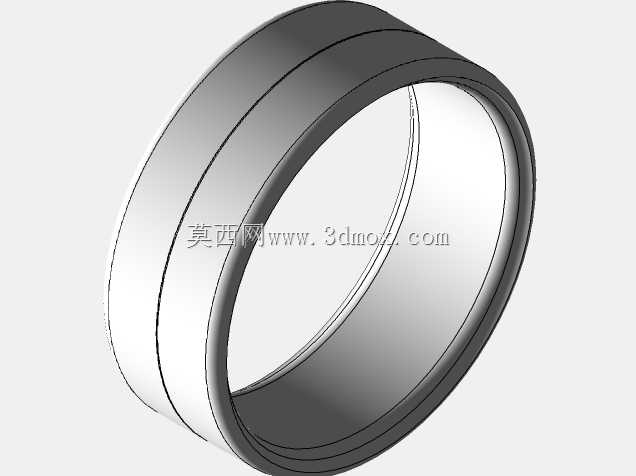

这款18英寸轮辋主要面向民用乘用车改装与售后替换场景，适配多数紧凑型、中型家用轿车及入门级运动车型，在日常城市通勤、高速行驶场景下可兼顾外观辨识度与结构可靠性，同时也能满足轻度非铺装路面的行驶强度要求。作为车辆行走系统的核心承载部件，轮辋需要承担整车垂直载荷、传递驱动与制动力矩，同时缓冲路面传来的不规则冲击，因此设计阶段首先要明确安装边界参数：轮辋名义直径18英寸，对应适配轮胎的胎圈座直径符合乘用车轮辋标准规格，PCD孔位、中心孔直径与偏距参数均参照主流家用车安装接口设计，可直接对应多数车型的原厂轮毂安装位，无需额外加装变位器或转接法兰，避免额外装配带来的动平衡偏差风险。建模阶段先从轮辋的胎圈座轮廓入手，先绘制旋转截面草图，严格按照标准胎圈座的角度、圆角参数绘制轮廓，通过旋转特征生成轮辋的筒体基础结构，保证胎圈安装面的尺寸精度，避免后续装胎后出现漏气、胎圈移位的问题。轮辐部分采用多辐条镂空设计，在保证辐条根部与轮辋筒体连接强度的前提下，通过镂空结构降低整体转动惯量，提升车辆加速、制动时的响应速度，同时镂空造型也能为刹车系统留出足够的散热空间，减少连续制动后刹车系统的热衰减。辐条与中心安装盘的过渡区域做了大圆角处理，分散螺栓孔周边的应力集中，避免车辆经过颠簸路面时安装位出现应力开裂。中心安装面的螺栓孔位置严格按照孔位分布圆尺寸定位，每个螺栓孔周边设计了凸台结构，增加安装面的接触刚度，保证车轮螺栓锁紧后的压紧力均匀分布。建模完成后对轮辐背面做了等厚抽壳处理，在不降低结构强度的前提下进一步控制整体重量，轮辋的轮缘部分做了加厚处理，应对路边停车时可能出现的胎侧刮蹭、轮缘磕碰，避免轮缘变形导致的轮胎密封失效。整个建模过程遵循从基础旋转特征到局部细节特征的顺序，先完成整体轮廓的参数化定位，再逐步添加安装凸台、倒角、减重槽等细节结构，所有配合面的尺寸均预留了后续机加工的公差余量，可直接对接后续的结构仿真与加工工艺环节。
