不锈钢排气合并收集器压铸模具设计

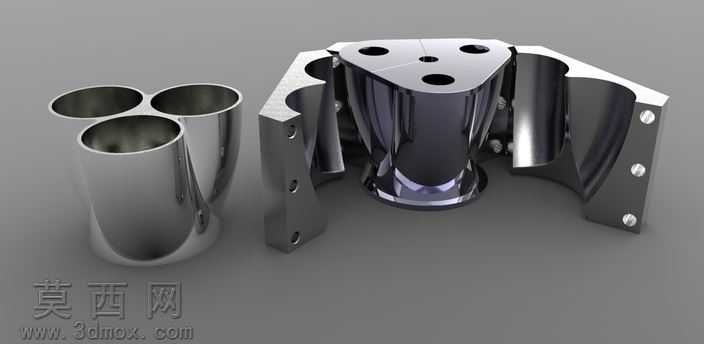

本套三维模型为针对赛用不锈钢排气合并收集器开发的压铸成型模具，整体建模过程严格遵循压铸模具设计规范，在三维软件中完成全参数化结构搭建，从产品成型需求出发完成整套模具的分模、结构排布与细节设计。模型渲染阶段采用金属镀铬材质模拟模具模仁的高硬度抛光表面，精准还原了模具钢材经精磨、抛光后的镜面金属质感，通过光影调整清晰展现模具各部件的装配关系与结构细节，让模腔曲面、定位孔、紧固结构的形态都直观呈现。模具整体采用三瓣式哈夫结构设计，针对排气收集器的异形多通曲面结构，将成型型腔拆分至三个可侧向滑移的模瓣之中，开模时三个模瓣可沿预设导向结构同步向外滑移，顺利完成带倒扣、多曲面结构的不锈钢铸件脱模，避免成型后零件出现卡滞、拉伤的问题。模架部分设计了精准的定位销孔与紧固螺栓孔位，保证合模时各模瓣的对位精度，将合模错位公差控制在压铸工艺允许的范围内，同时在模腔对应位置设计了排气溢流结构，可在不锈钢熔液充型过程中顺利排出型腔内的空气，避免铸件出现气孔、充型不全的成型缺陷。设计过程中充分考虑不锈钢压铸的工艺特性，针对熔液高温冲蚀的位置做了模壁加厚处理，同时预留了冷却水道的排布空间，可适配量产过程中的温度控制需求，保证铸件冷却均匀，减少成型后的变形量。整套模型的结构设计完全匹配不锈钢排气合并收集器的成型需求，各活动部件的运动行程、装配间隙都经过参数化校核，既保证模具开合动作顺畅无干涉，也能保障成型后的零件壁厚均匀、曲面顺滑，满足赛用排气部件的高精度装配与使用性能要求。
