混凝土浇筑用组合式钢制模具结构

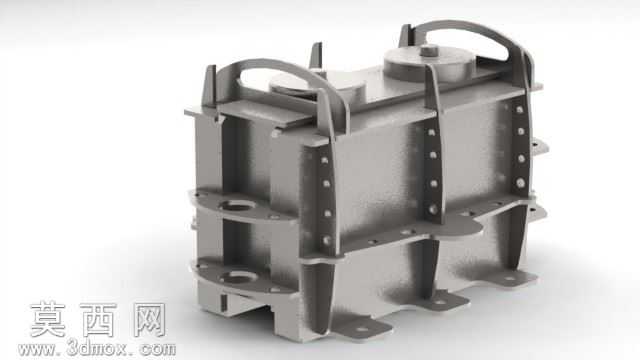

该模型为混凝土块浇筑成型用的组合式钢制模具，整体采用模块化拼接的组焊结构设计，建模过程中以实际加工工艺为核心逻辑，先通过基准面绘制模具单块侧板的轮廓草图，基于5毫米厚钢板的实际厚度参数拉伸生成基础板件，再逐一添加侧边定位凸耳、顶部吊装连接件、板间拼接卡扣等细节结构，所有拼接位置的尺寸公差均按照实际焊接装配的要求预留合理间隙，避免后续装配出现干涉问题。模型的材质设置贴合实际生产场景，主体板件赋予哑光冷轧钢材材质，调整金属粗糙度参数还原钢板切割后的哑光质感，拼接焊缝位置添加细微的凸起纹理与氧化色材质，区分焊接区域与原板件的视觉差异，顶部的吊装连接件赋予稍亮的金属质感，还原机加工件的表面特征。结构设计上采用四片侧板围合的分体式结构，板与板之间通过侧边的外伸卡扣实现快速锁紧与拆卸，无需复杂的专用工装即可完成组装，模具内部的成型腔尺寸严格对应标准混凝土块的规格，腔体内壁做了平整化处理，保证浇筑成型后混凝土块的表面平整度，顶部设置的两个圆柱形吊装位，适配常规的吊装设备，方便模具装填混凝土后的转运作业。设计思路围绕农村场景的简易生产需求展开，所有组成部件均可通过常规的激光切割设备从5毫米厚钢板上下料，配合普通手持焊机即可完成整体焊接组装，无需依赖大型工程机械或高端加工设备，部件结构简单易加工，即使是小型加工点也能完成全部构件的生产，模具组装完成后即可直接用于混凝土块的浇筑作业，拆卸时松开侧边卡扣即可分离侧板，快速取出成型的混凝土块，兼顾了结构实用性与加工便捷性，能够满足小规模混凝土块生产的使用需求。
