车辆悬架用螺旋弹簧阻尼减震器结构

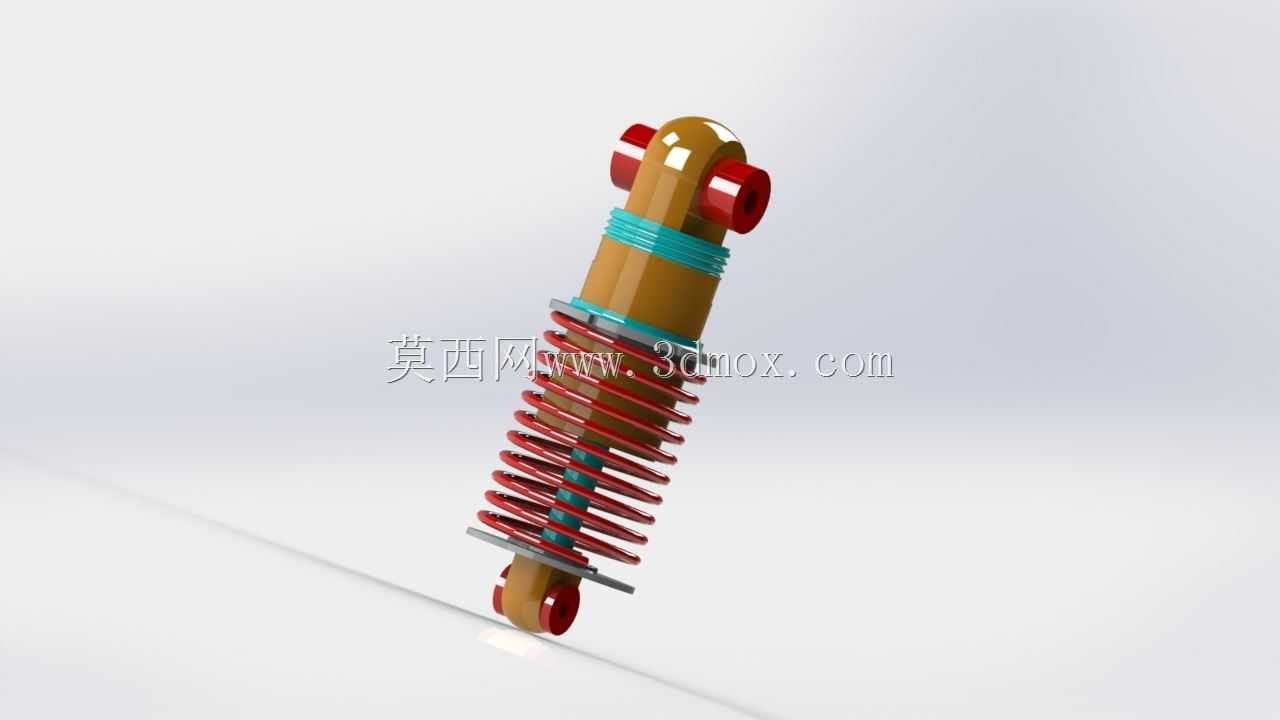

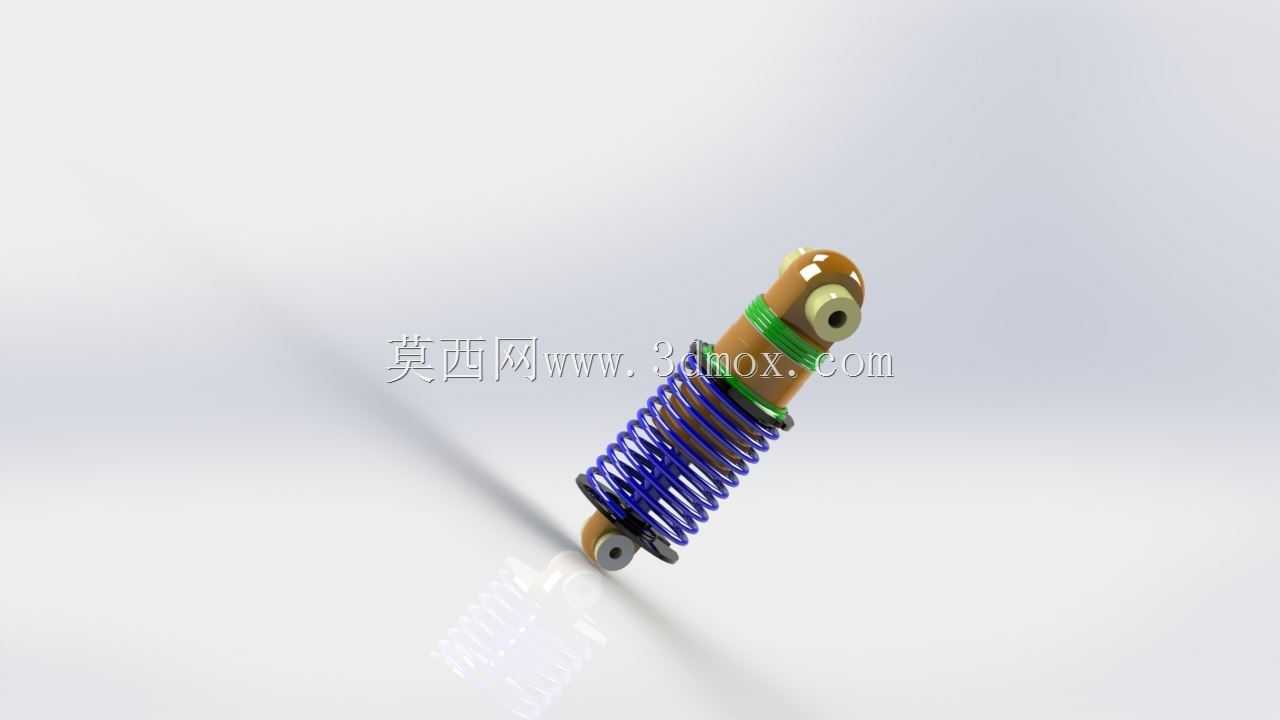

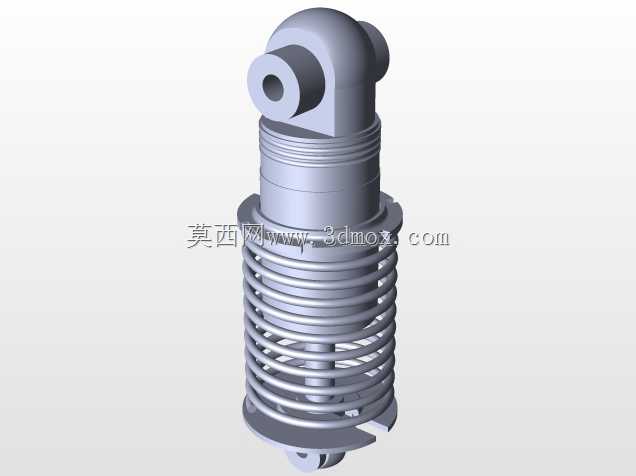

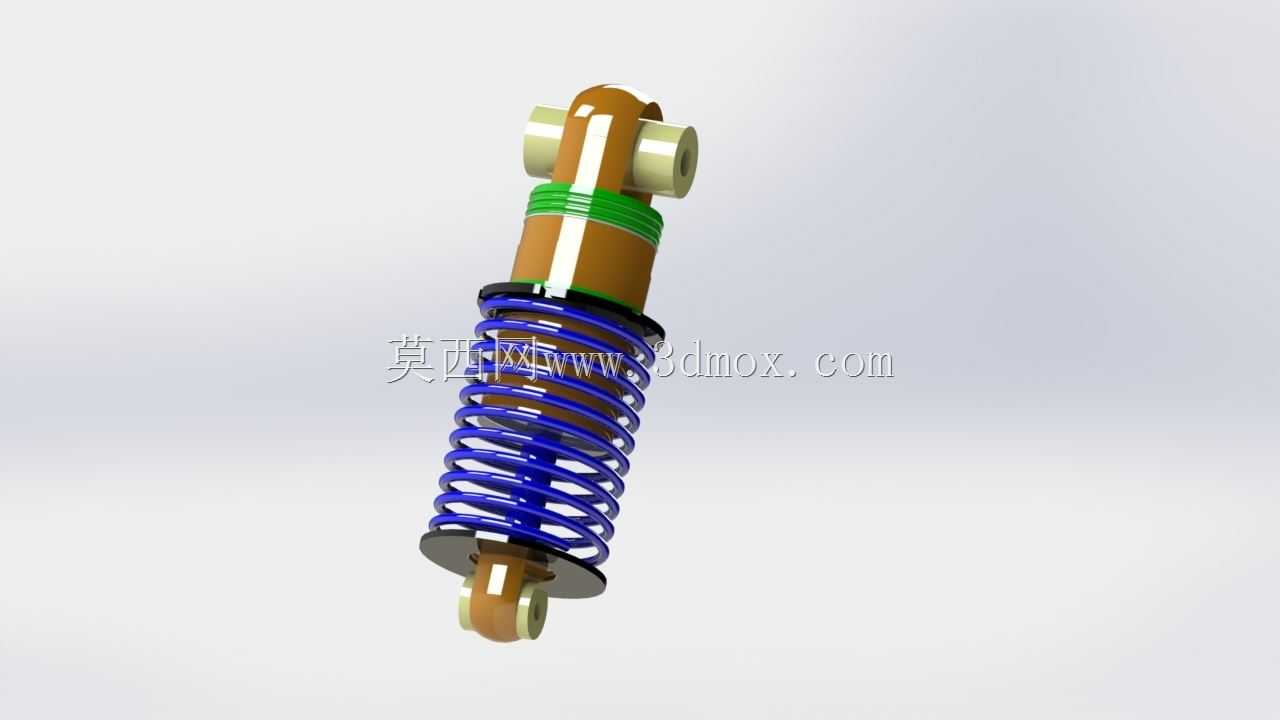

这款减震结构主要面向乘用车辆、非道路作业机械的行走悬架系统配套使用，在设备行驶过程中承担路面冲击缓冲、振动能量耗散的核心作用，避免刚性冲击直接传递至车架主体，既能够提升驾乘过程的平顺性，也能减少车架、承载结构因为长期交变冲击出现的疲劳损伤，延长整套行走机构的服役寿命。从结构设计逻辑来看，整体采用同轴集成式布局，将阻尼芯体与螺旋弹簧嵌套布置，上下两端预留铰接安装位，上端铰接位适配车身侧的安装吊耳结构，下端铰接位对应转向节或下摆臂的安装接口，安装时无需额外设计复杂的转接支架，能够直接适配多数麦弗逊式悬架、独立后悬架的安装边界。设计阶段优先考虑了载荷传递路径的合理性，阻尼芯体作为核心承载导向部件，外部嵌套的螺旋弹簧承担主要的垂向承载作用，弹簧上下端设置环形限位挡板，避免弹簧在极限压缩行程中出现窜动、偏磨问题；芯体上部设置的多级密封结构，能够阻挡行驶过程中飞溅的泥沙、水渍进入阻尼腔，保证阻尼介质的性能稳定，避免长期使用后出现阻尼力衰减、漏油等常见失效问题。外形尺寸方面，整体压缩状态下的长度适配常规紧凑型乘用车辆的悬架安装空间，铰接位的衬套孔径匹配行业通用的连接螺栓规格，安装时不需要对原有车架结构做打孔、焊接改造，可直接替换同规格的原厂减震部件。实际选型应用中，可根据不同的载荷需求匹配对应线径的螺旋弹簧，调整弹簧刚度与阻尼芯体的阻尼力匹配关系，既可以适配日常通勤车辆的偏舒适调校需求，也可以通过更换刚度更高的弹簧、匹配大阻尼芯体，满足越野作业车辆、场地作业机械的重载减震需求。结构建模过程中严格还原了各部件的装配关系，弹簧的节距、阻尼芯体的伸缩行程都按照实际工程参数设置，上下铰接点的相对运动范围符合真实部件的运动边界，能够直接用于悬架系统的运动干涉校核、载荷仿真分析场景，为结构设计人员做悬架匹配、部件选型提供直观的三维参考，减少前期方案设计阶段的建模工作量，也能帮助维修、装配人员快速理解部件的组成结构与装配逻辑。
