牵引式农用机具前置挂接支撑装置结构

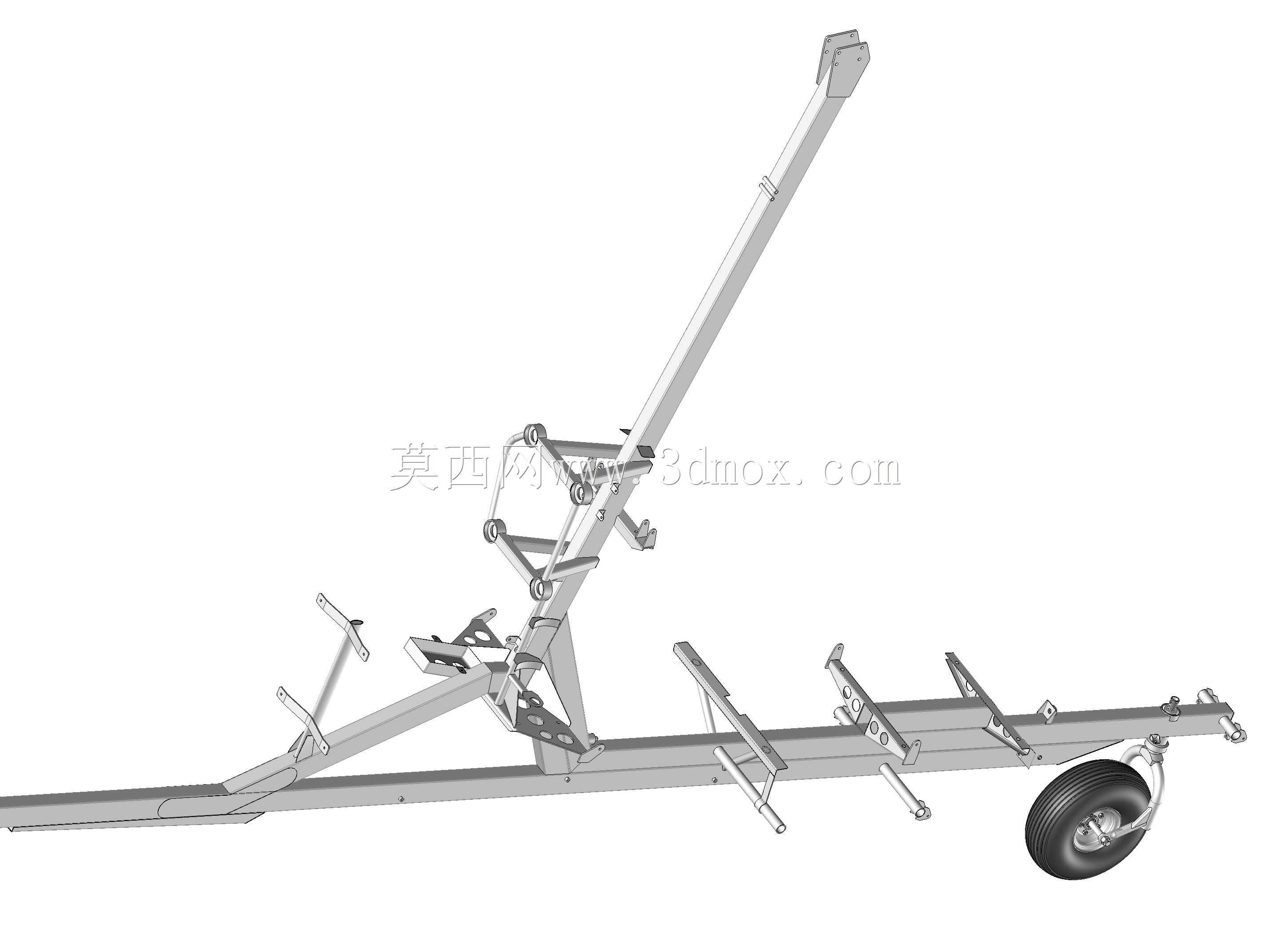

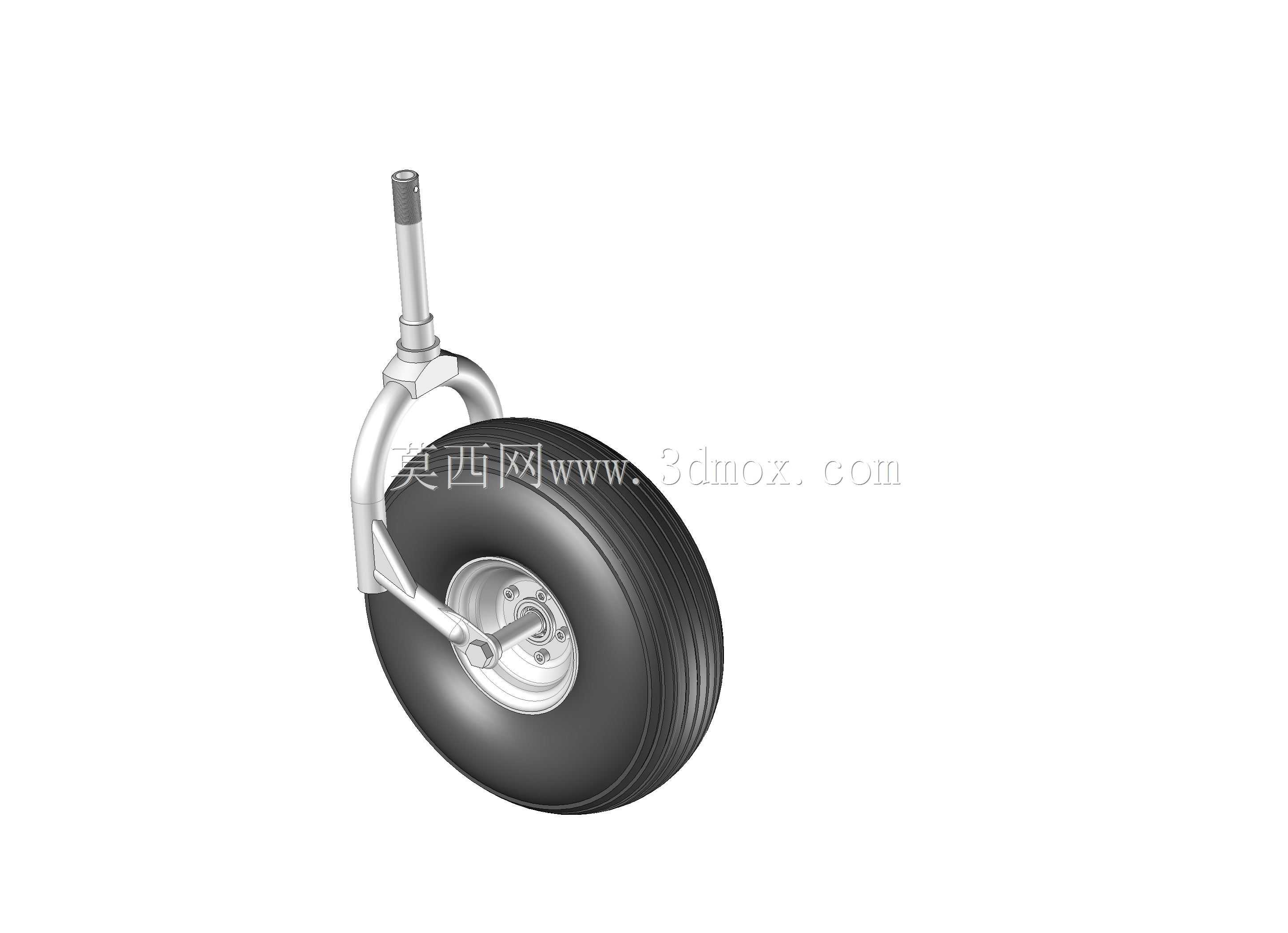

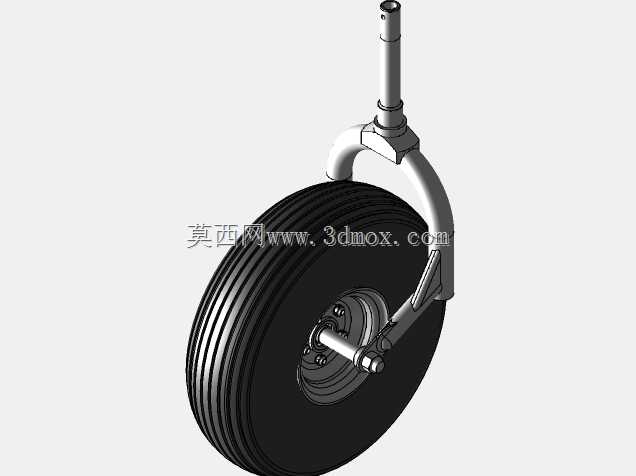

这款挂接支撑结构主要适配小型轮式农用作业机具的前端挂载需求，在丘陵地带小地块农机作业、园林机具转场拖运场景中应用较多，整体采用框架式型材焊接结构，兼顾结构强度与轻量化要求，避免挂载作业时出现结构形变影响挂接精度。从结构布局来看，底部通长的主纵梁作为整个装置的承载基础，沿长度方向预留多组标准化挂接孔位，可适配不同幅宽的作业机具挂载，单组孔位的同轴度公差控制在0.2mm以内，保证挂接后机具不会出现偏摆晃动。主纵梁单侧配置的实心橡胶行走轮采用偏置式安装座，轮轴位置做了加厚衬板补强，转场拖运时可承受不超过800kg的垂直载荷，轮组自带的回转支撑结构可实现小半径转向，适配田间狭窄田埂的通行需求。向上延伸的斜向主挂接臂采用变截面矩形管结构，靠近铰接点位置的截面尺寸更大，向顶端逐步收窄，在保证挂载抗弯强度的前提下降低整体自重，臂身设置的多组铰接耳板用于连接液压提升拉杆，可实现挂载机具的小幅度高度调节，调节行程覆盖0-300mm范围，适配不同作业深度的机具使用需求。主挂接臂与底部纵梁的连接位置设置了三角形加强筋板，筋板采用激光下料成型，焊接时采用满焊工艺，焊后做应力释放处理，避免长期交变载荷下焊缝出现开裂问题。纵梁上分布的多组立式定位销座，用于挂载作业时的机具横向定位，销座内孔做了倒角导向处理，挂接时无需反复对位即可快速完成销钉穿装，降低田间作业的挂接操作难度。整个装置的安装边界适配多数16马力级小型轮式拖拉机的前端挂接接口，安装时无需对原有车架做切割改装，直接通过螺栓组即可完成固定，挂接臂顶端的连接法兰尺寸符合通用农机挂接接口标准，可直接匹配现有多数前置作业机具，无需额外制作转换接头。设计时充分考虑田间作业的泥水侵蚀问题，所有铰接转动位置都预留了润滑脂加注通道，日常维护时可直接在外部加注润滑脂，无需拆解结构即可完成转动副的保养，型材焊接完成后整体做抛丸除锈处理，表面喷涂耐磨防锈涂层，可适应田间高湿度、多泥沙的作业环境，延长结构的整体使用寿命。
