小型越野童车管架式车架结构设计

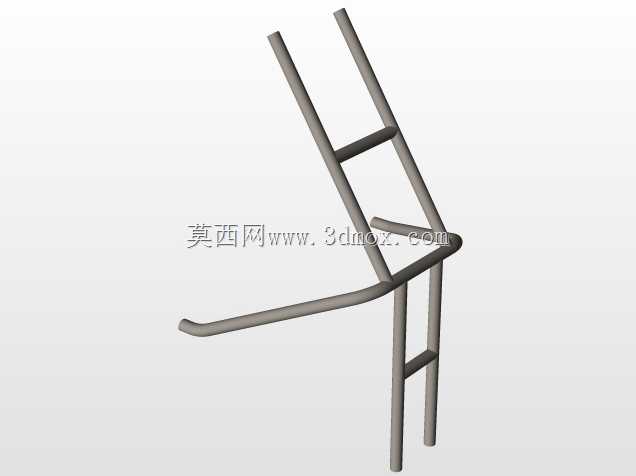

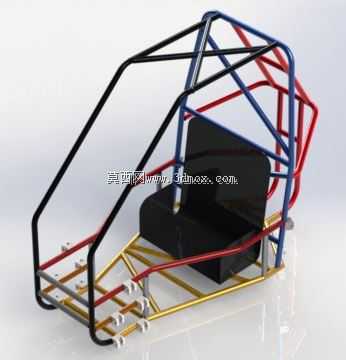

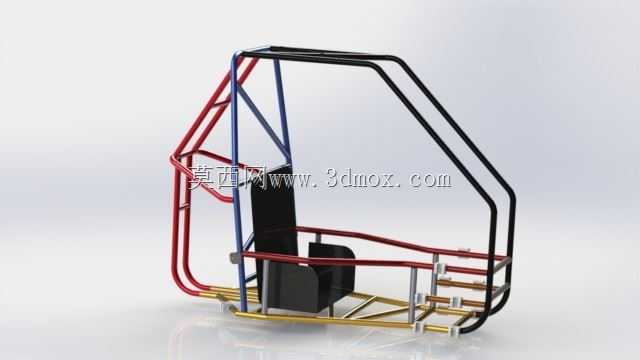

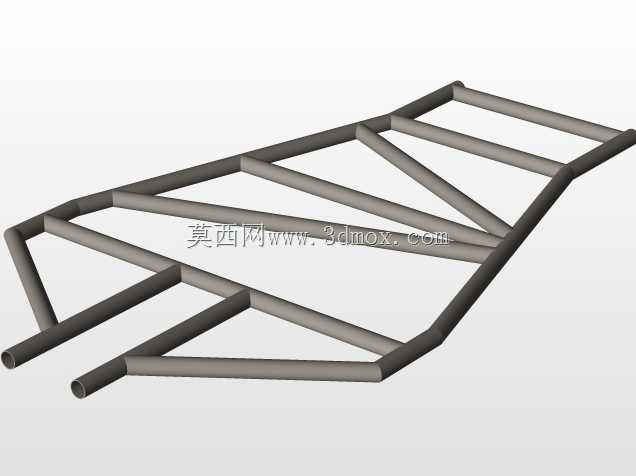

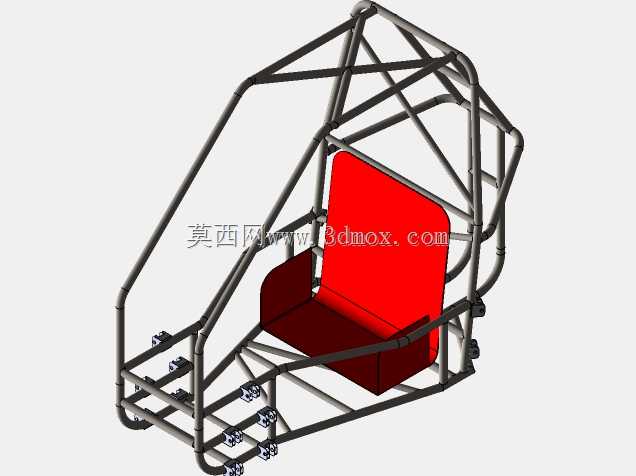

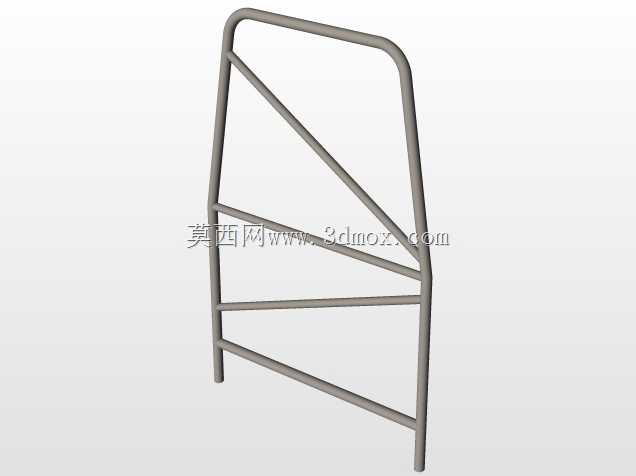

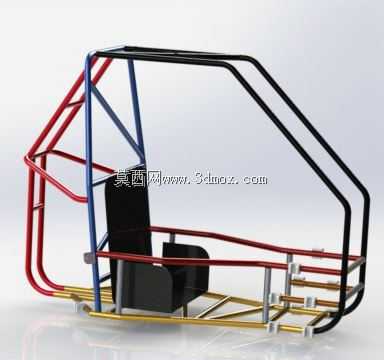

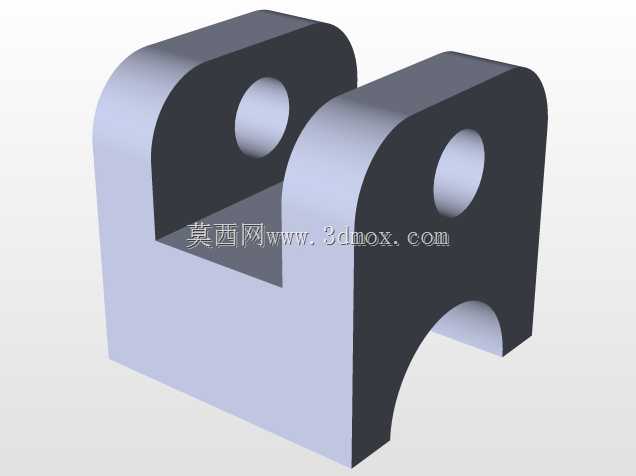

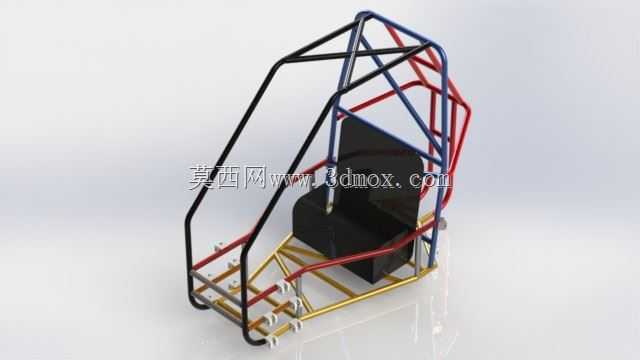

这款管架式小车架主要面向小型越野童车、休闲娱乐卡丁车的底盘承载需求，在户外亲子游乐场地、小型越野体验赛道、青少年驾驶培训场景中都能适配使用，核心作用是为整车提供安装基准与结构防护，承载驾乘人员重量的同时，抵御行驶过程中来自路面的颠簸冲击、侧翻风险。从结构设计逻辑来看，整体采用空间管桁架构型，不同管径的金属管材通过弯管、焊接拼接形成闭合受力框架，没有冗余的覆盖件结构，最大化在轻量化与结构强度之间取得平衡。上部的多段弯折管材构成防滚笼结构，在车辆发生侧倾、翻覆时，能够为驾乘舱预留足够的安全生存空间，避免框架变形挤压驾乘人员；下部的金色管材组成底盘承载梁，预留了前后悬架、转向机构、动力单元的安装点位，管材上预先设计的连接支座可以直接适配标准件安装，不需要后期二次打孔改制，大幅降低整车装配的加工量。座舱区域的框架边界经过人机工程校核，预留的安装空间可以适配通用型一体式运动座椅，座椅安装点的位置经过反复调整，能够保证不同身高的青少年驾乘时都有合适的腿部操作空间，不会出现踏板操作干涉、视野遮挡的问题。框架前部的收窄结构是为了适配转向柱的安装角度，预留的转向行程空间可以保证前轮达到设计最大转角时，轮胎不会与管架发生剐蹭；后部的框架延伸段预留了动力单元、后轴的安装位置，横向布置的连接管可以直接固定后桥支架，保证动力传输过程中车架的受力均匀，不会出现局部应力集中导致的管材开裂问题。从安装边界来看，整车架的宽度控制在常规小型童车的通行尺寸范围内，可以适配多数场地游乐设施的车道宽度要求，车架底部的离地间隙经过测算，能够满足非铺装路面的通过性需求，在碎石路、浅草坡、起伏土路行驶时，底部框架不会剐蹭地面凸起。管材的选型上，不同受力区域匹配了不同壁厚的管材：主承力梁、防滚架主环采用壁厚更大的管材，承受主要的冲击载荷；辅助支撑、装饰性结构的管材采用稍薄的规格，在不降低整体安全性能的前提下，尽可能降低车架自重，减少动力单元的负载，提升整车的续航与动力表现。框架上的所有焊接点位都做了应力释放设计，避免焊接变形导致的安装点位偏移，各个安装支座的位置公差控制在装配允许范围内，后续整车装配时不需要反复修配，能够有效缩短整车的组装周期。
