迷彩连翼布局长航时侦察无人机结构设计

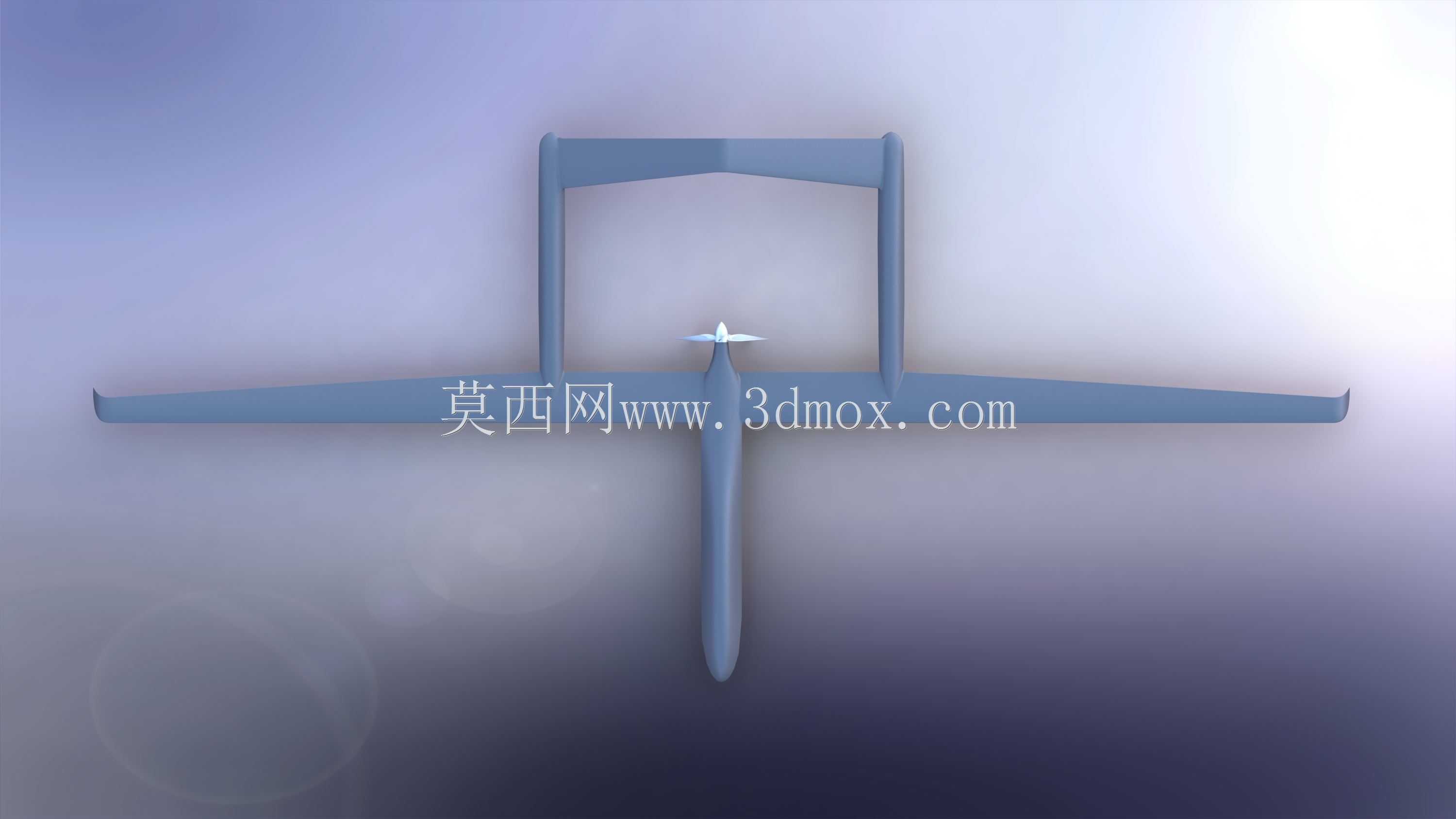

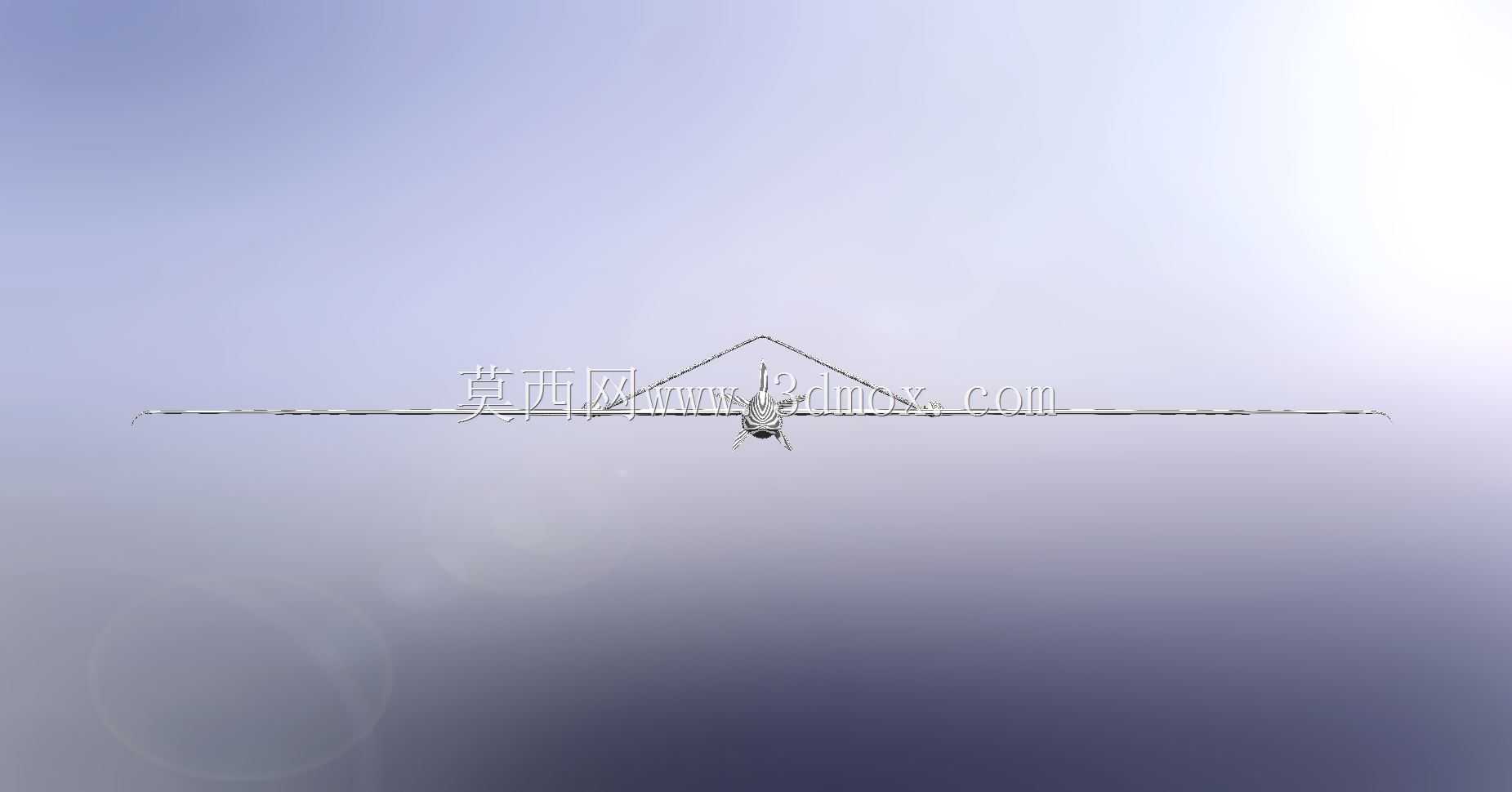

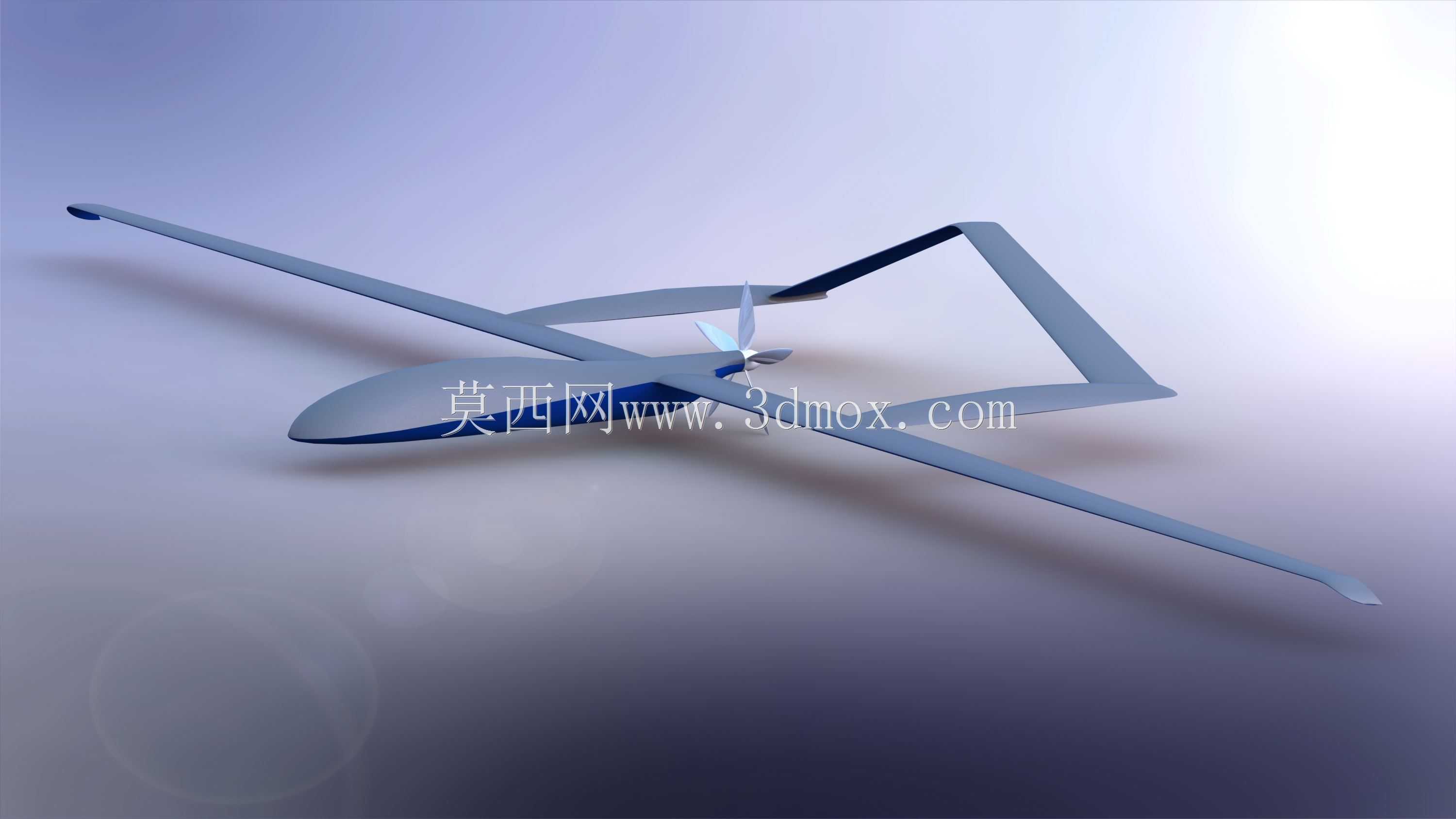

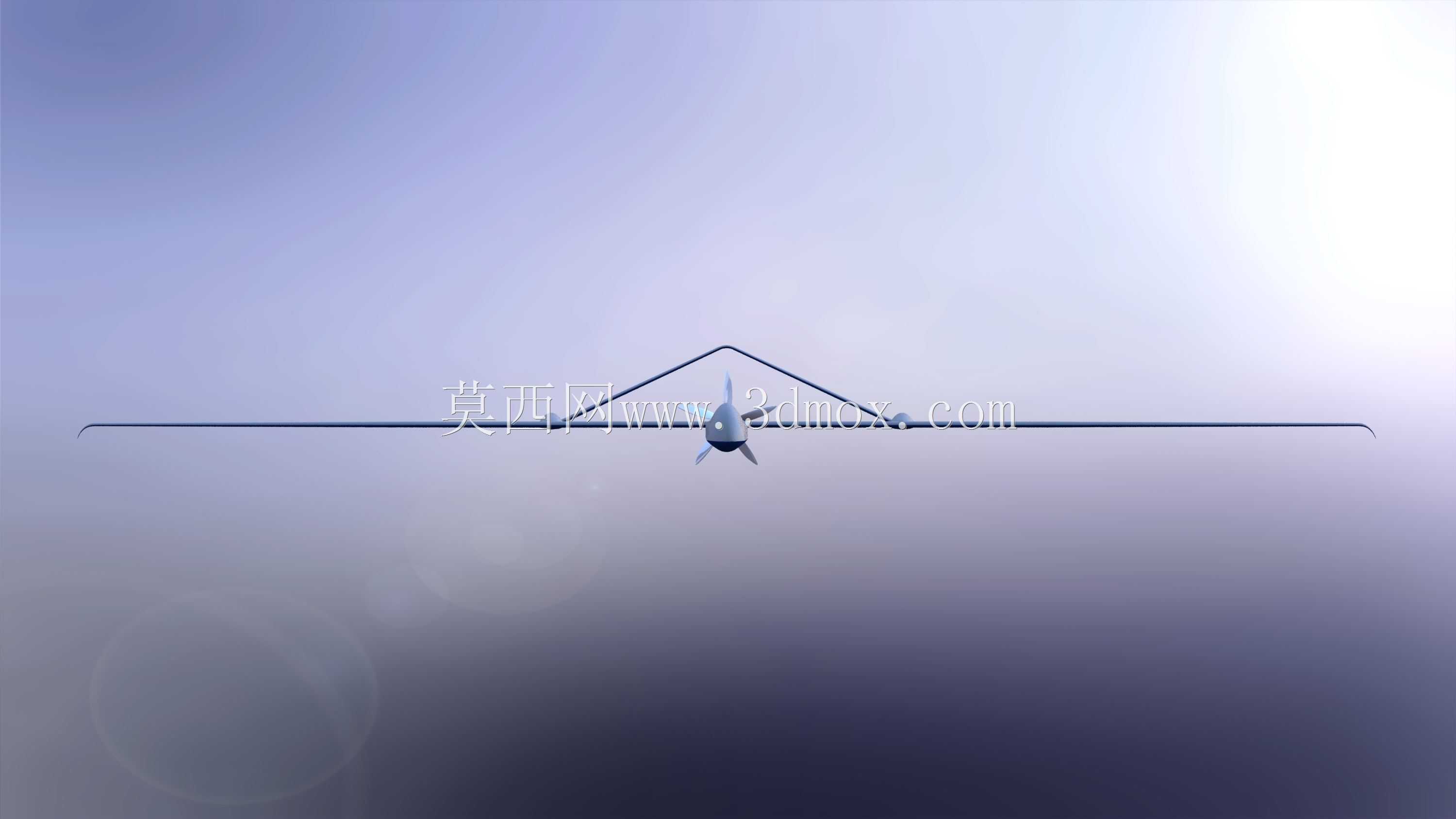

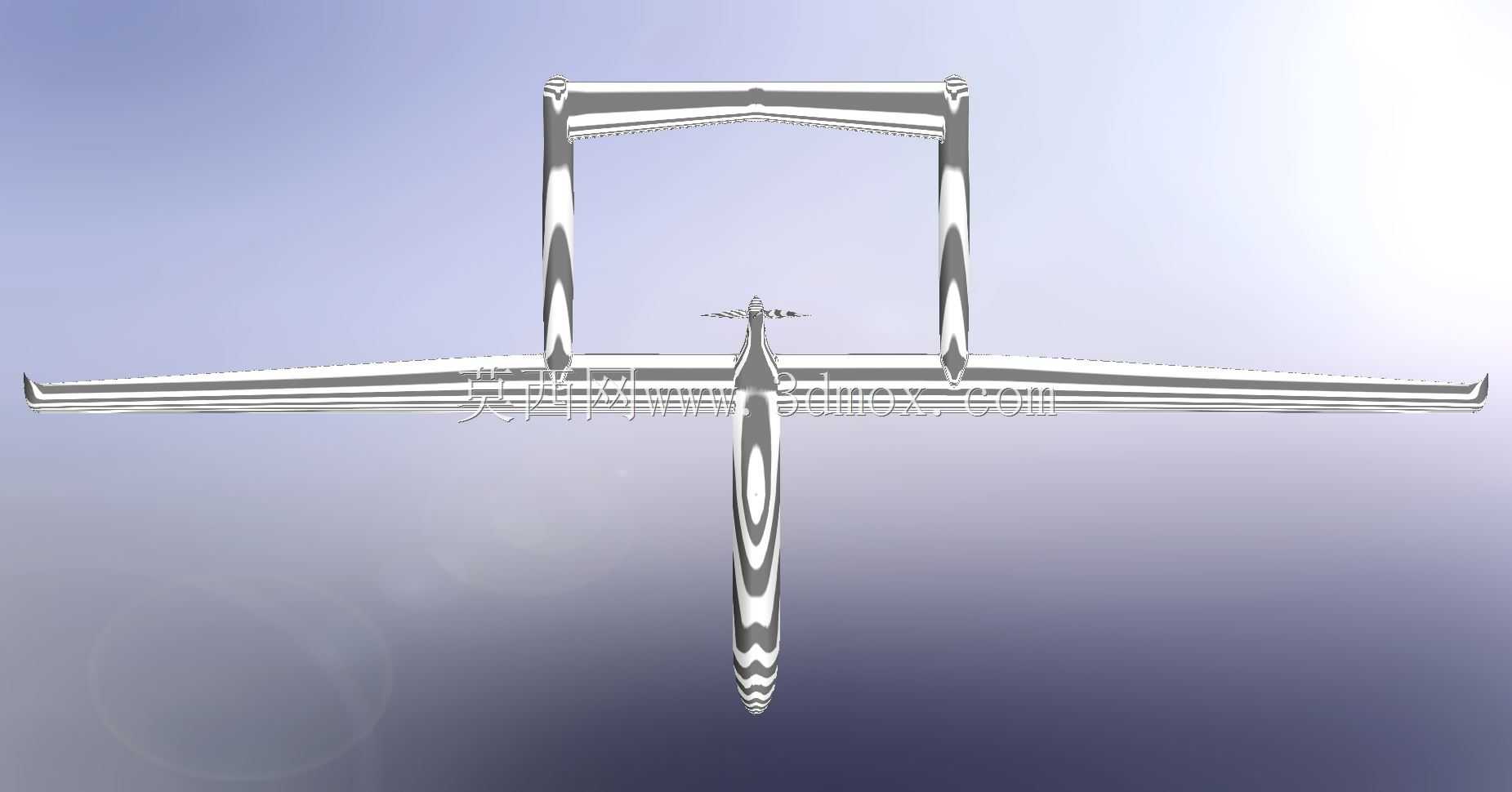

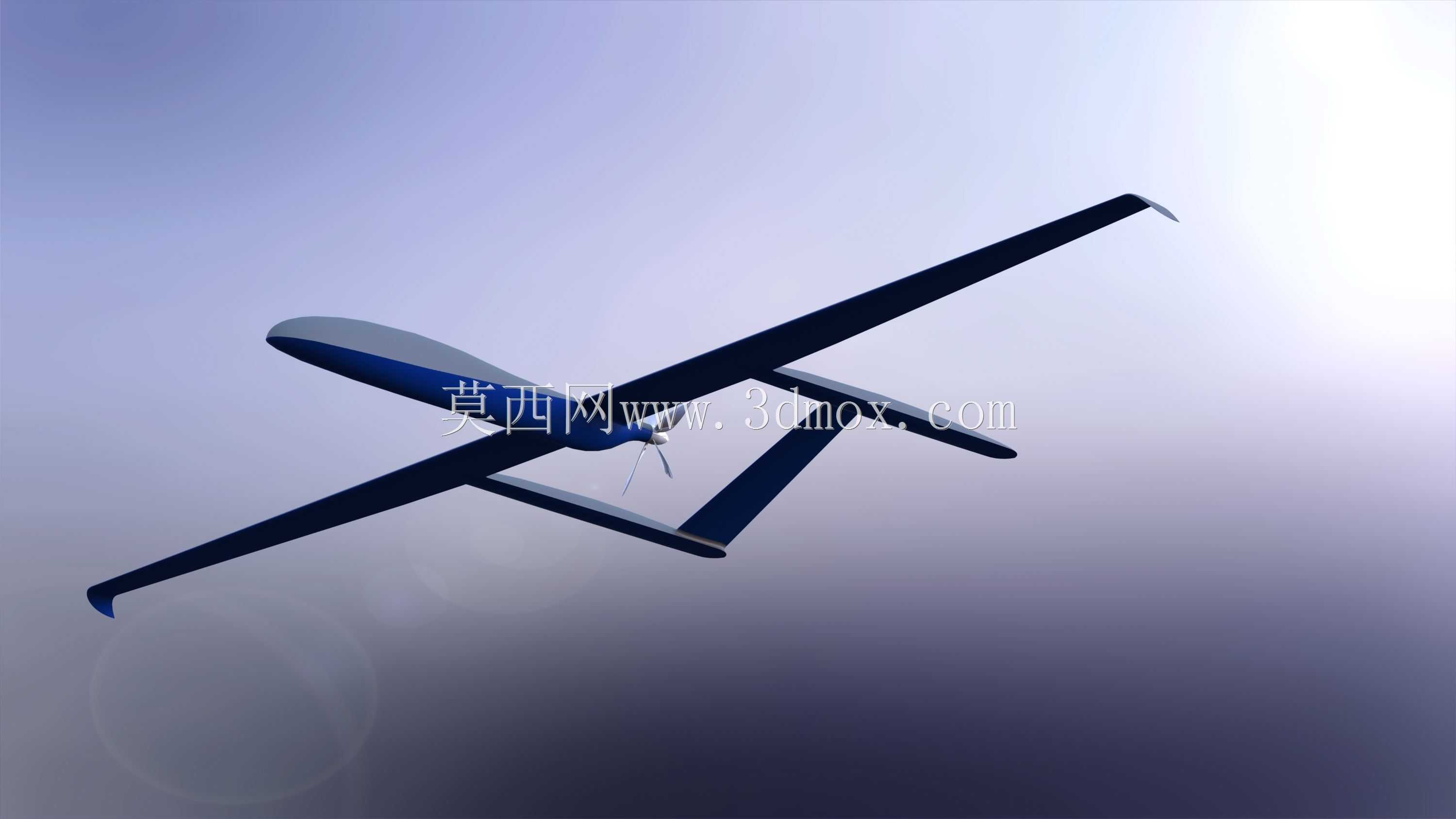

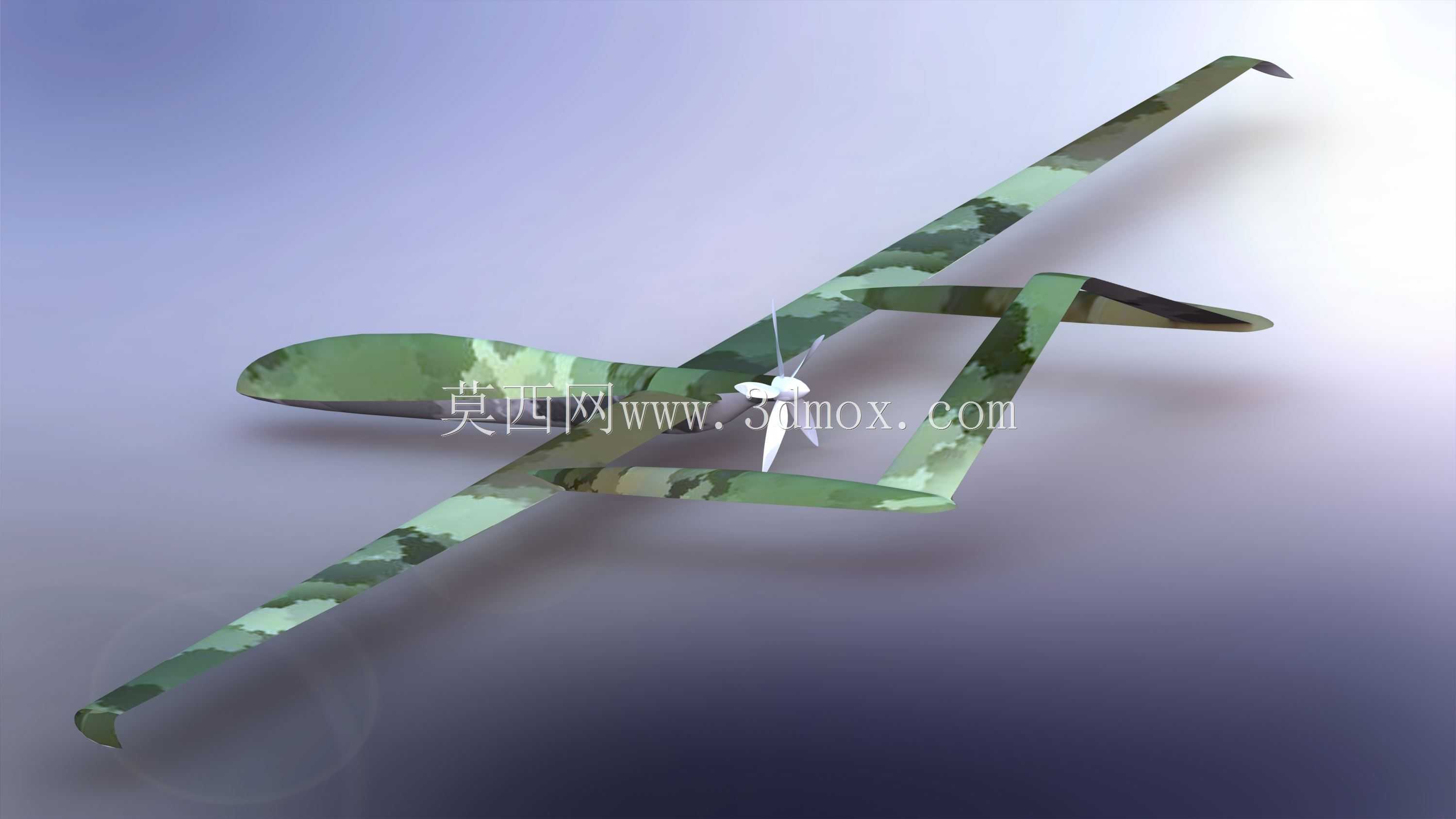

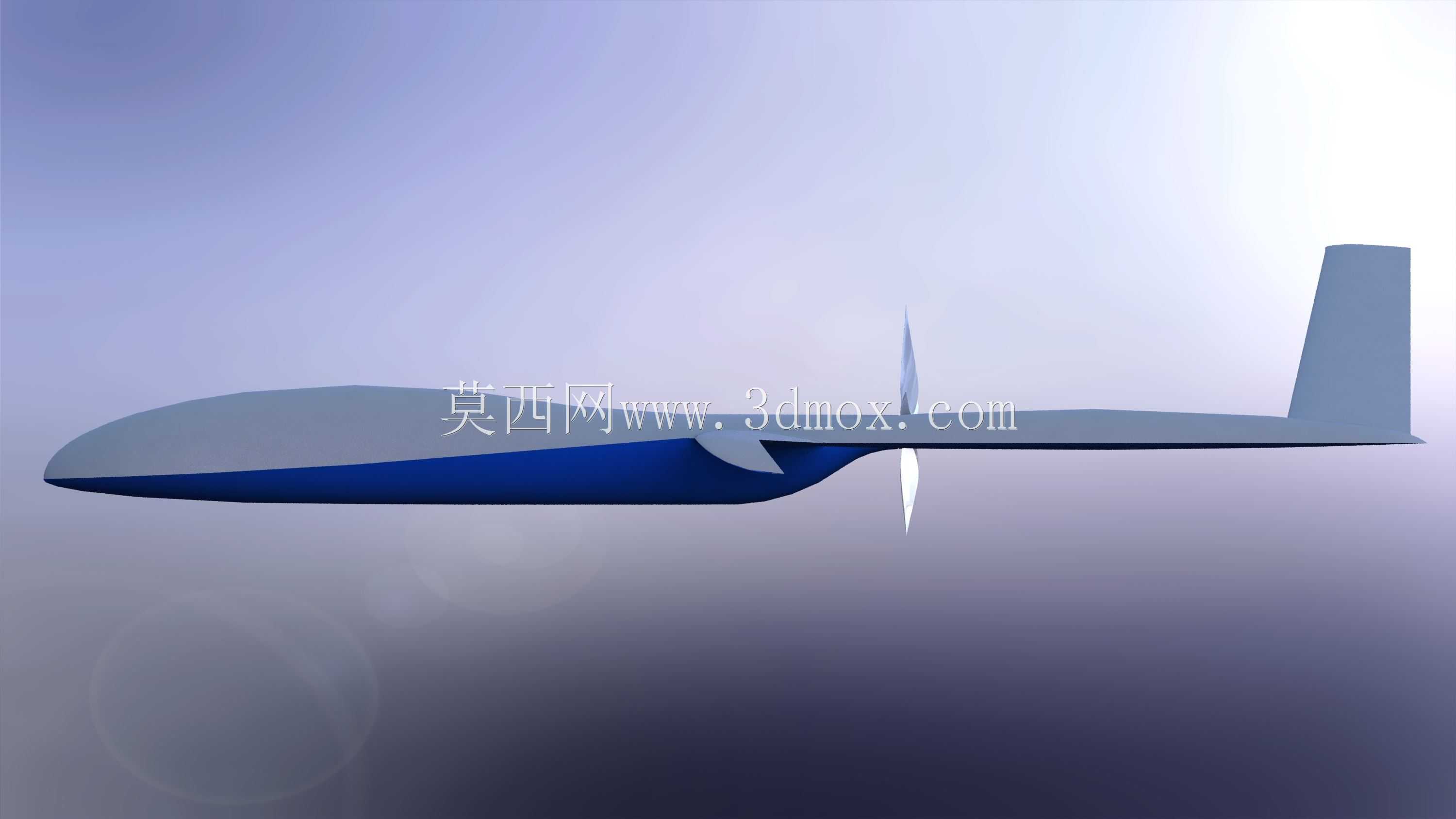

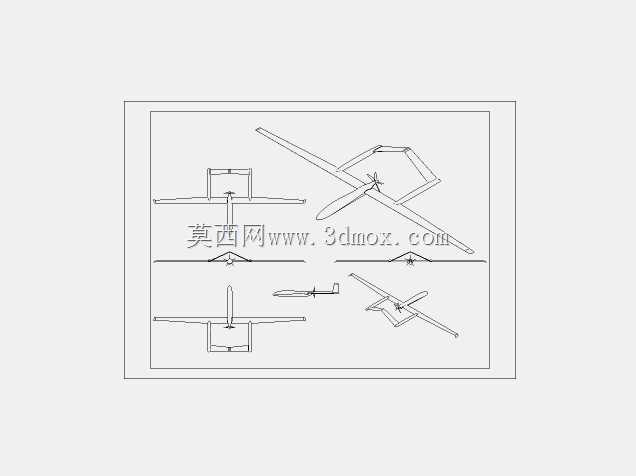

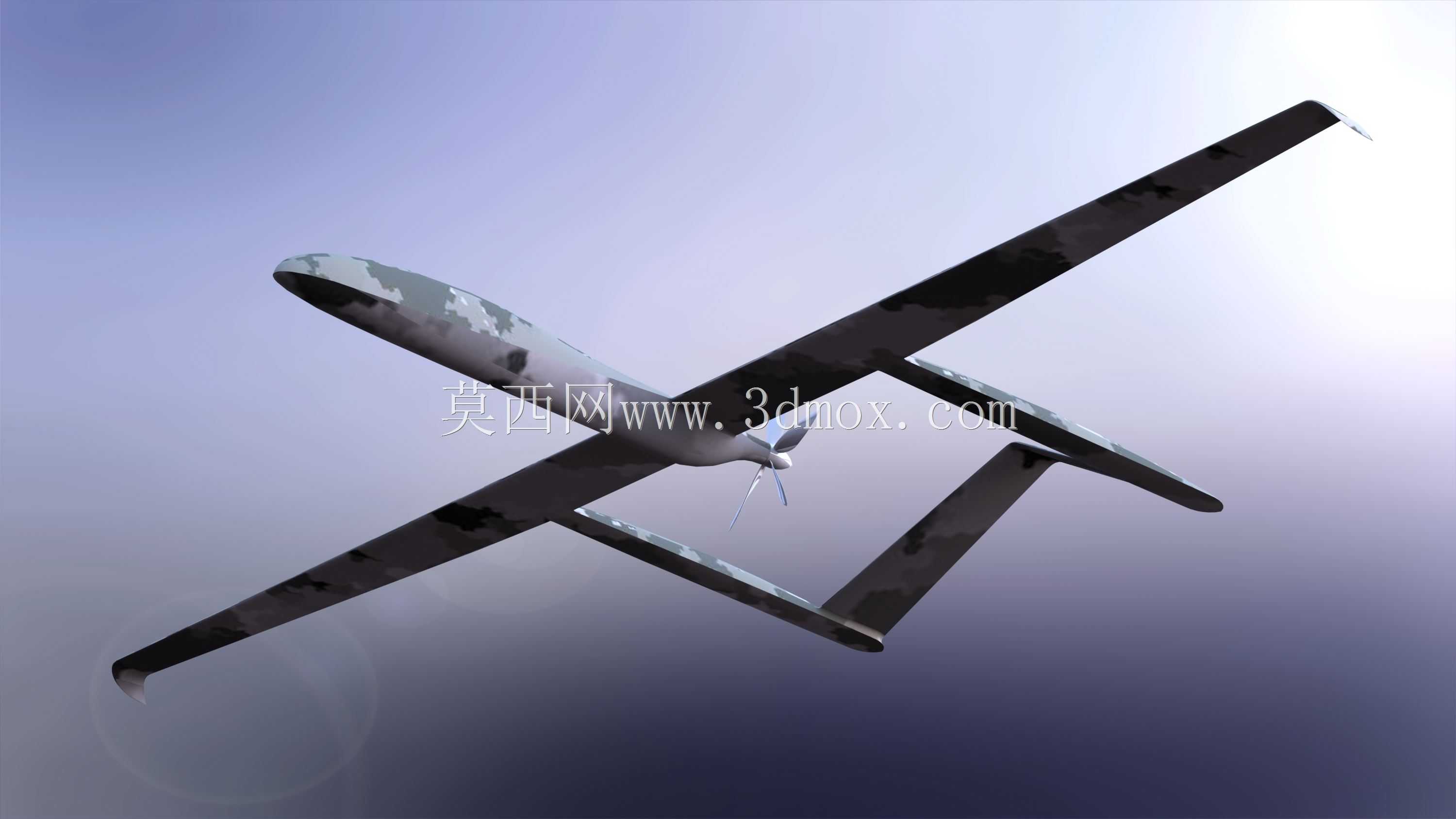

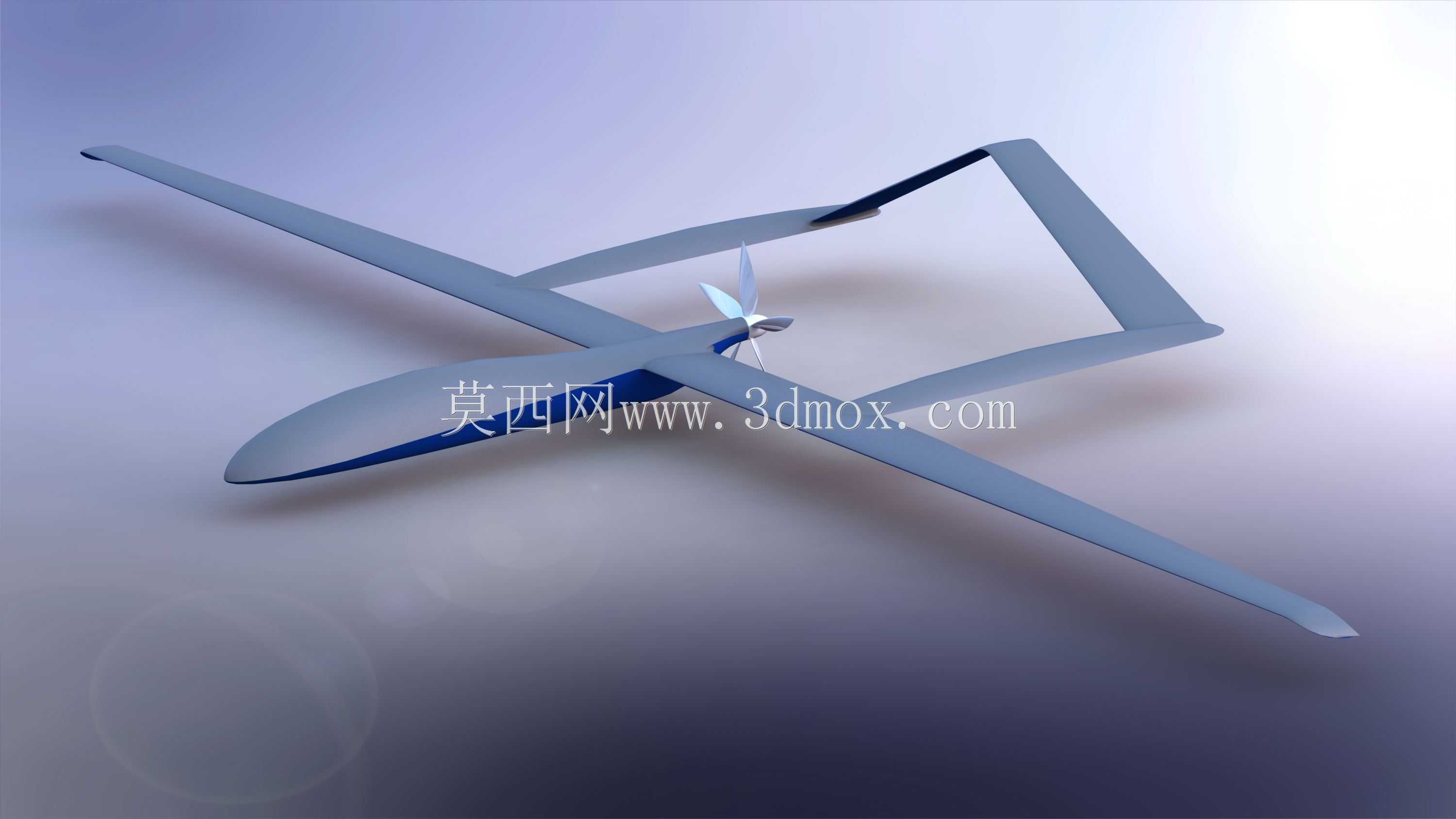

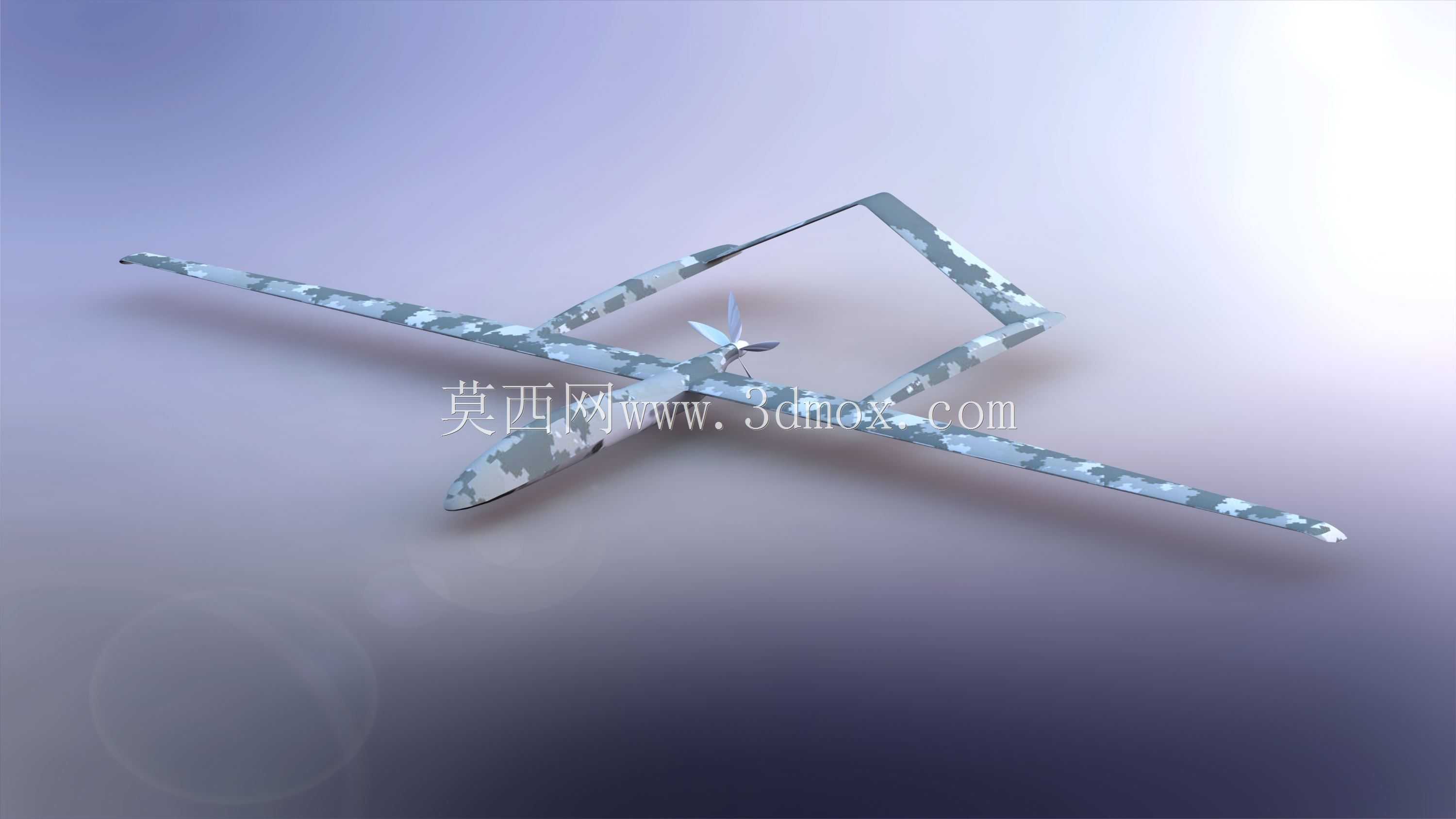

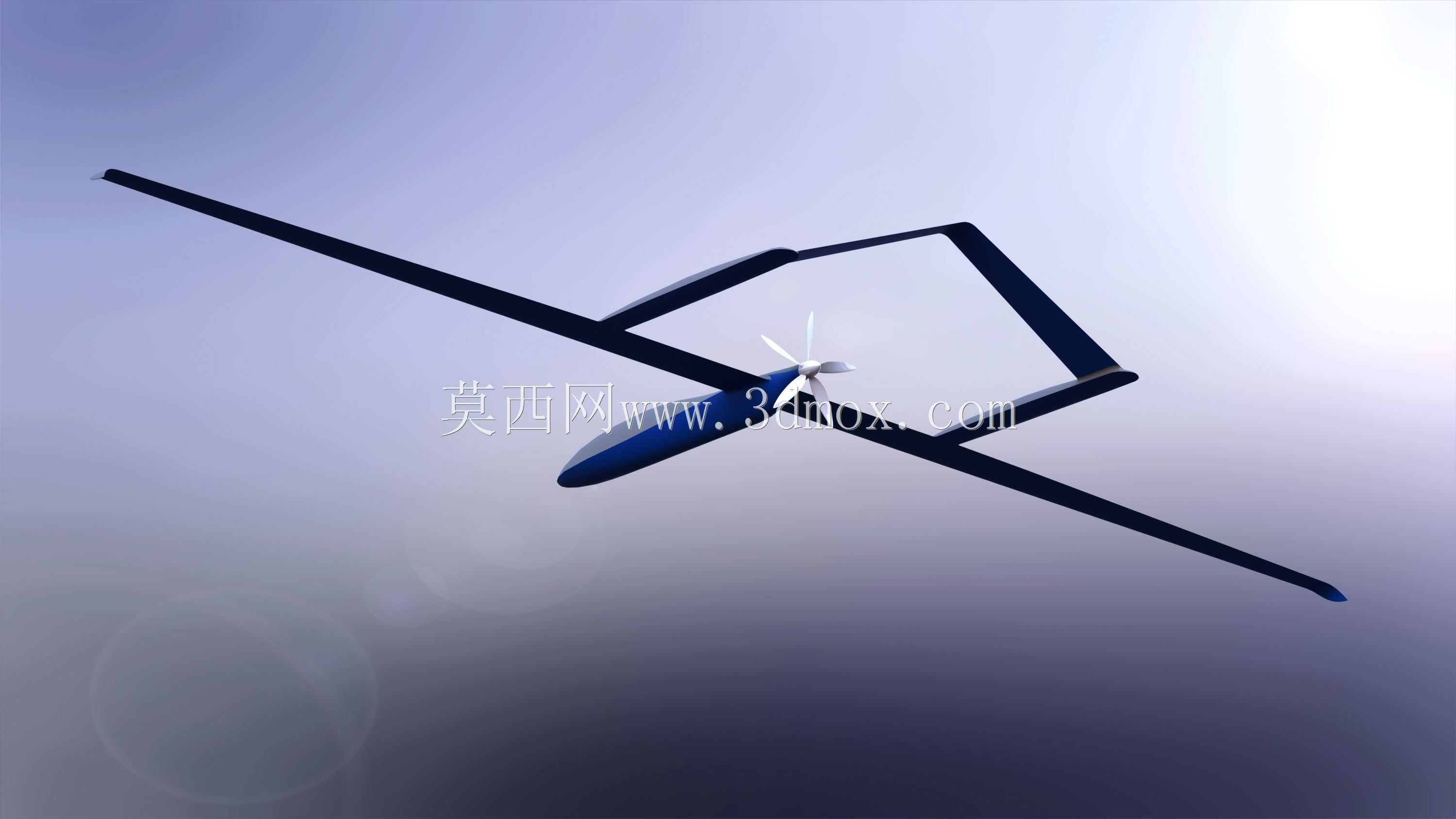

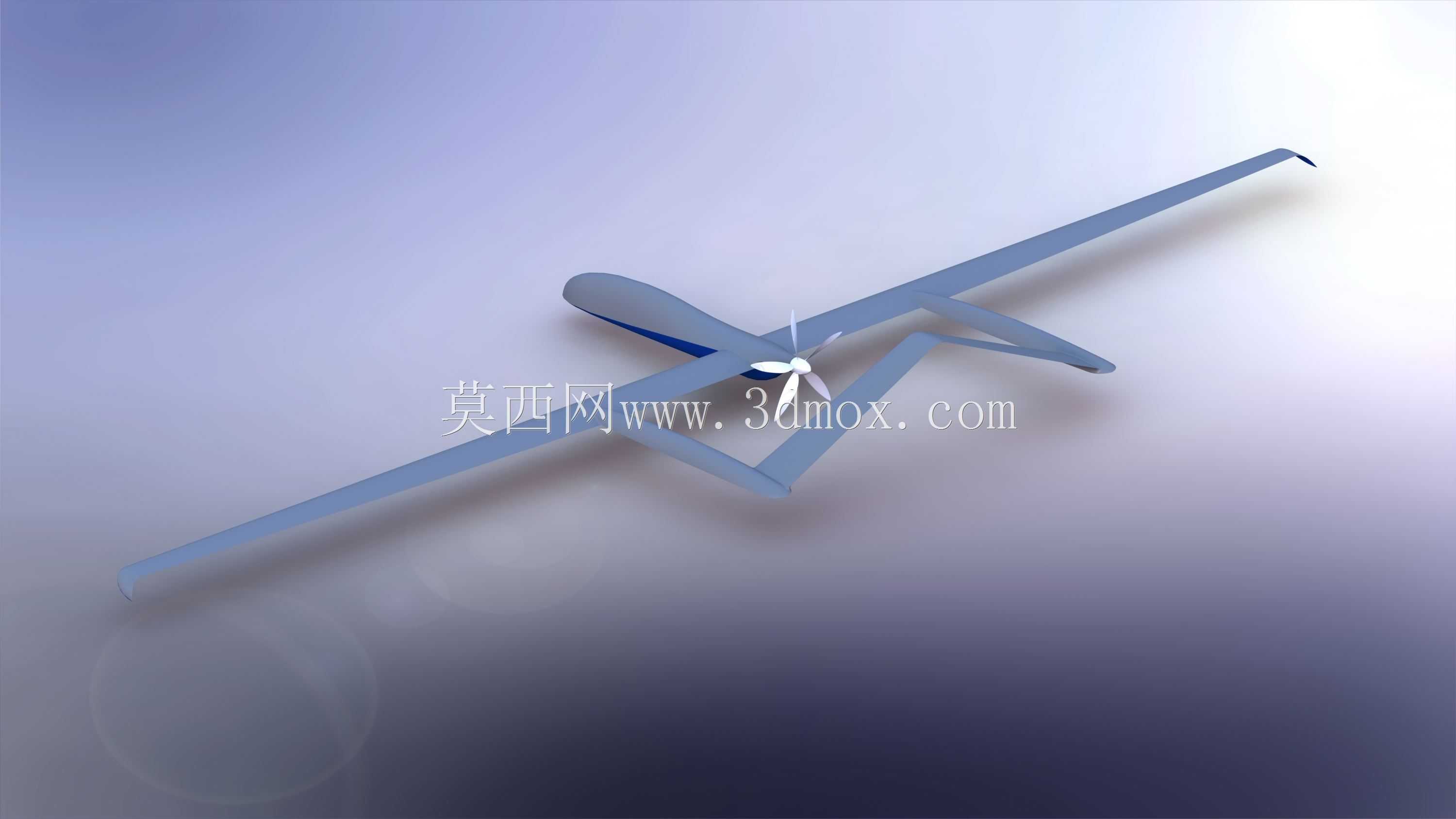

这款连翼布局无人机的结构设计，核心围绕长航时低空侦察任务的实际需求展开，区别于常规固定翼无人机的构型，前后翼通过翼尖连接形成闭合框架结构，在相同翼展尺寸下能获得更高的结构刚度，同时降低机翼诱导阻力，适配低速长航时的飞行工况。从实际应用场景来看，这类构型的无人机可承担边境巡逻、林区火情监测、地理测绘、应急灾情探查等任务，连翼布局带来的更大机翼内部空间，可容纳更多航电设备与燃油载荷，相比同量级常规布局无人机，能在不增加起降滑跑距离的前提下提升30%左右的续航时长。设计过程中采用横截面迭代算法完成翼型与机身的融合过渡，首先根据任务载荷重量确定机身中段的截面尺寸，保证任务舱段有足够的安装空间容纳光电吊舱、飞控模块与通信设备，机身截面沿航向逐步收窄，与机翼根部平滑过渡，减少飞行过程中的干扰阻力。机翼部分采用相对厚度12%的低速高升阻比翼型，前后翼的安装角差设置为3度，保证飞行过程中前后翼的气流干扰处于最优区间，避免大迎角飞行时出现气流分离失速；连翼的翼尖连接段采用一体化结构设计，既作为前后翼的传力结构，也可在内部布置天线模块，充分利用结构空间。整机外形尺寸适配小型弹射起飞与伞降回收的使用需求，翼展控制在4.2米，机身长度2.1米，垂尾采用双垂尾布局布置在连翼后段，保证航向稳定性的同时，避免遮挡机身尾部的推进螺旋桨气流。表面迷彩涂装根据低空作业的视觉隐身需求设计，采用数码迷彩色块分割，降低低空飞行时被地面目视发现的概率。结构设计阶段充分考虑了拆装维护的便捷性，机翼与机身采用快拆接口连接，拆解后可装入标准储运箱，满足野外作业的快速转场需求；各气动面的舵机安装位置预留了足够的维护开口，无需拆解主结构即可完成舵机更换与线路检修。推进系统布置在机身尾部，采用活塞发动机搭配两叶螺旋桨的配置，发动机安装架设置了减震结构，降低振动对机身内光电载荷的成像干扰，进气道布置在机身上方，避免野外起降时地面杂物被吸入发动机。起落架采用后三点式滑橇结构，适配草地、土坡等非铺装场地的起降需求，滑橇结构重量轻且不易在松软场地陷滞，相比轮式起落架更适合小型侦察无人机的野外使用场景。
