Y4构型三旋翼无人机机架概念设计

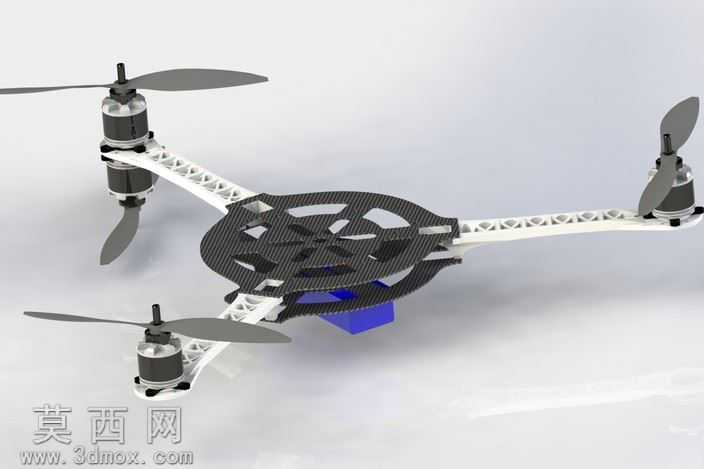

本作品为Y4构型三旋翼无人机的机架概念三维设计，整体采用非对称三臂布局区别于常规四轴飞行器，在保证飞行动力学稳定性的前提下优化了机架自重与结构冗余度。建模阶段以参数化草绘搭建整体轮廓基准，首先确定三个机臂的延伸角度与安装点位：其中两个机臂呈对称分布于机架前端两侧，第三个机臂布置于机架尾部，三个机臂末端均预留电机安装座的定位孔位与走线槽位，适配常规22系列外转子无刷电机的安装尺寸。机臂主体采用镂空桁架式结构设计，建模时通过阵列减重孔与加强筋的组合排布，在保证机臂结构抗弯抗扭强度的同时，最大化去除非承重区域的材料余量，模拟碳纤维板材切割加工的成型工艺特征。机架中心的主控安装盘采用蜂窝状镂空造型，盘面预留飞控板、电调、电池模块的安装固定位，中心区域做下沉式设计用于容纳电池组件，降低整机重心提升飞行稳定性，盘面边缘设计有快拆卡扣结构用于后续加装保护罩或任务载荷。尾部机臂采用同轴双电机共轴反转的动力布局，建模时特意区分了上下电机的安装座高度差，预留螺旋桨旋转的安全间距避免上下桨叶发生打桨干涉，三个机臂与中心盘的连接位置做了圆弧过渡加厚处理，模拟碳纤维一体成型的结构应力分散特征，避免飞行过程中机臂根部出现应力断裂问题。渲染阶段为机架主体赋予哑光碳纤维纹理材质，还原碳板材料的编织纹理与半哑光质感，电机部分赋予金属磨砂与亮面烤漆的组合材质，螺旋桨采用半透明哑光工程塑料材质，电池模块采用亮蓝色哑光塑料材质区分功能部件，场景布光采用柔和的产品摄影级三点布光，通过软阴影与环境反射突出机架的镂空结构细节与材质层次感，整体建模严格遵循航模部件的通用安装尺寸规范，所有配合位均预留合理的装配公差，可直接用于后续的3D打印验证或碳纤维板材开模加工参考，设计过程中反复调整机臂长度与重心位置的匹配关系，在保证Y4布局飞行操控特性的前提下，尽可能压缩机架的整体尺寸提升便携性。
