航空用带泄压阀集成式立方体齿轮泵

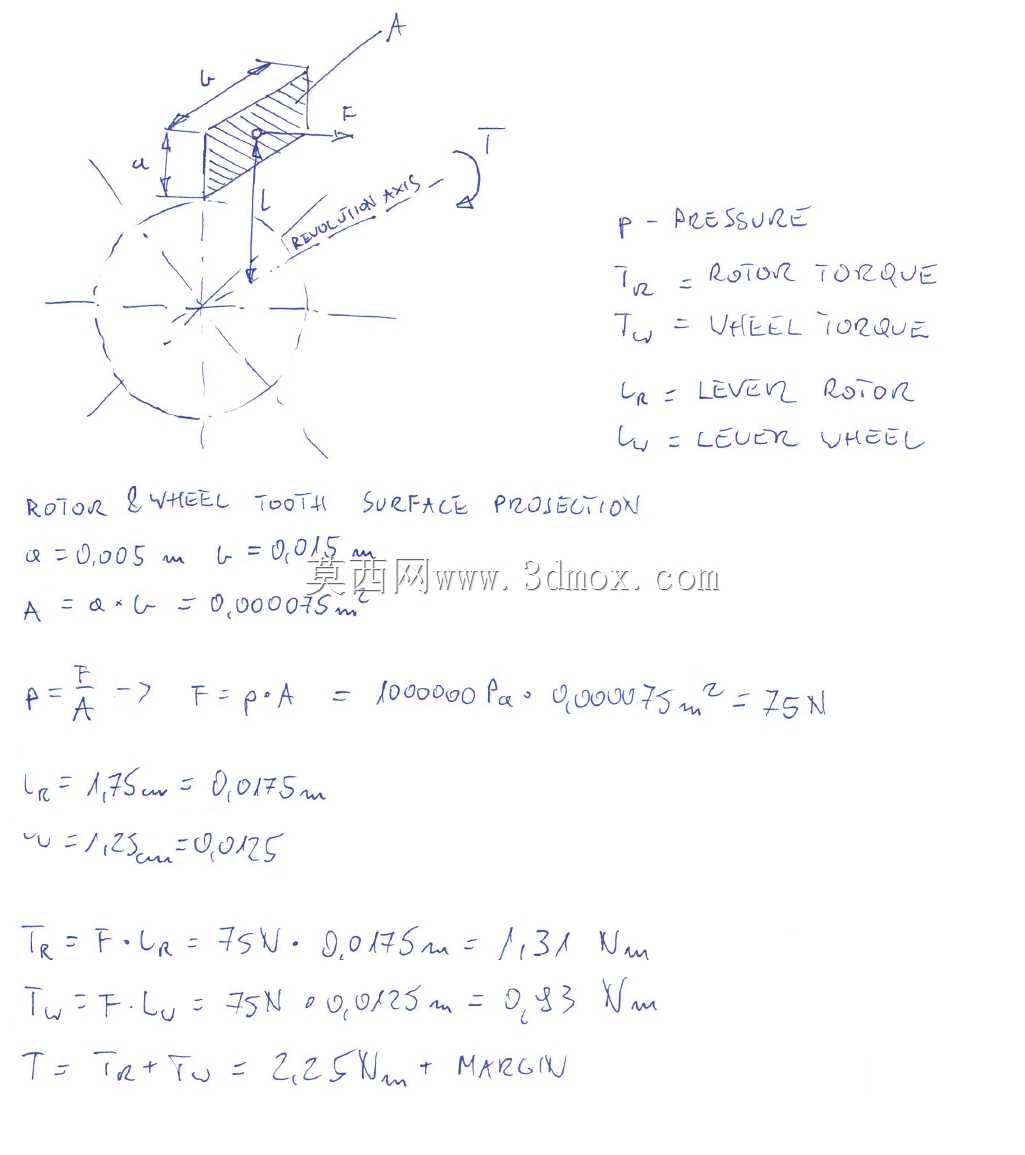

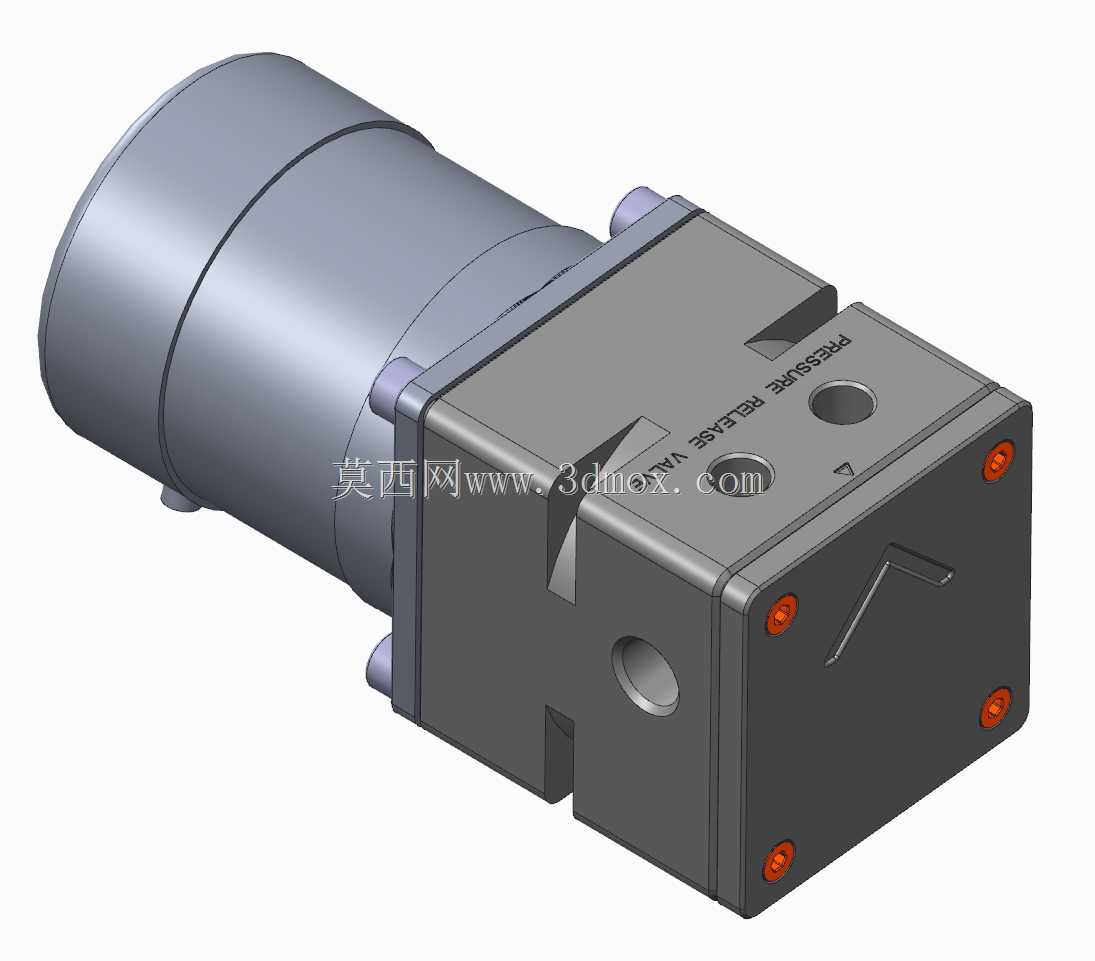

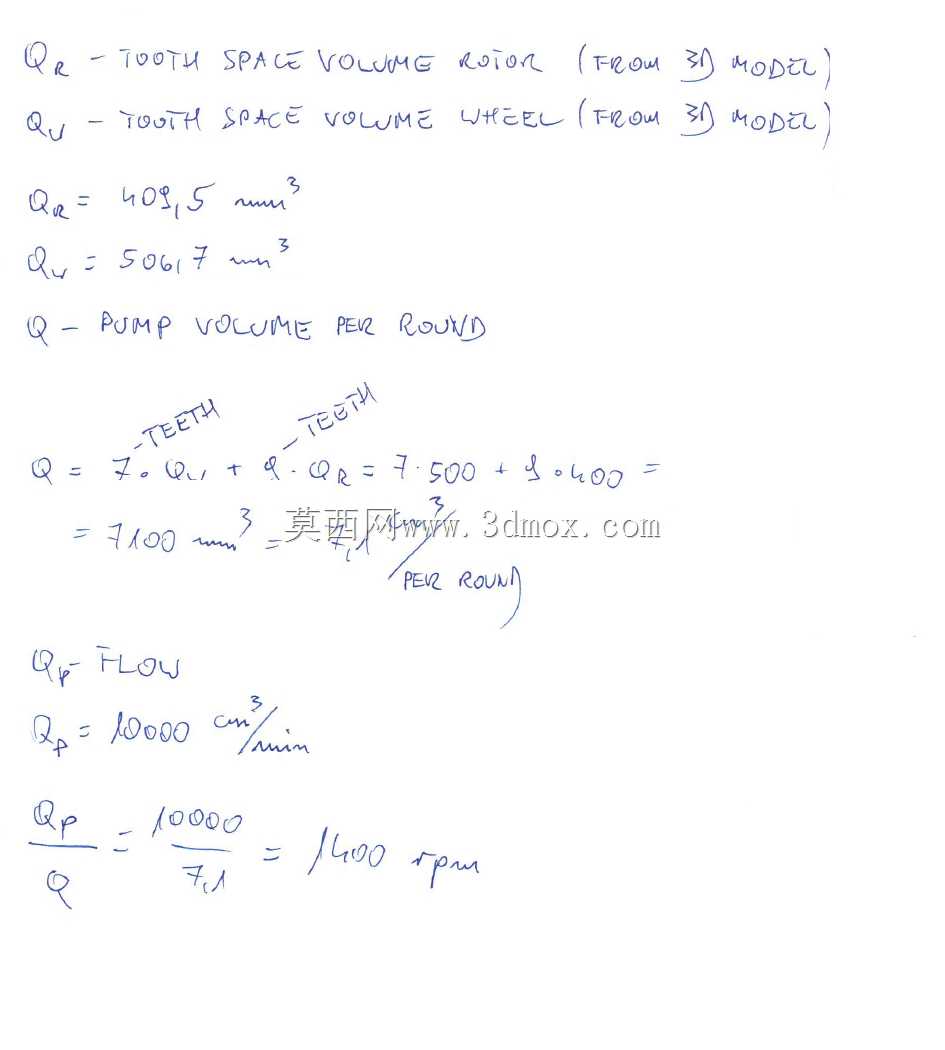

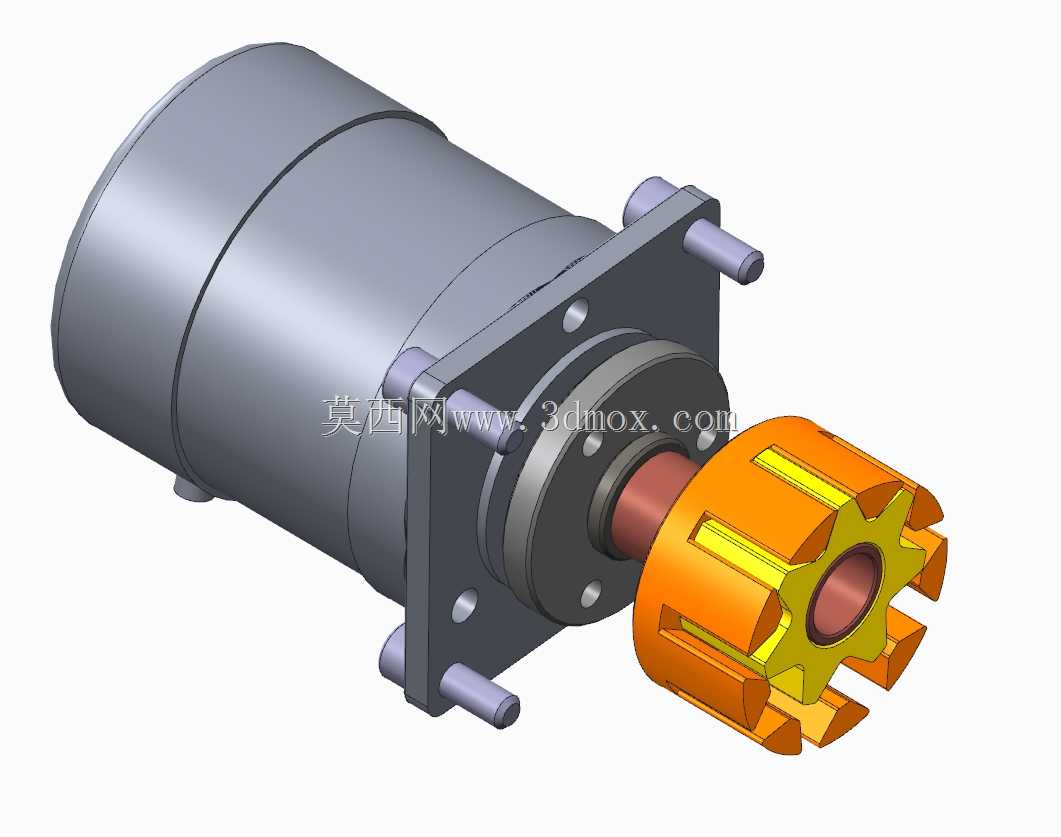

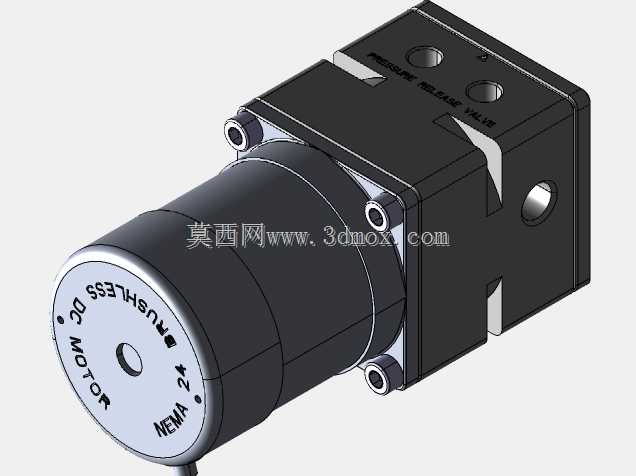

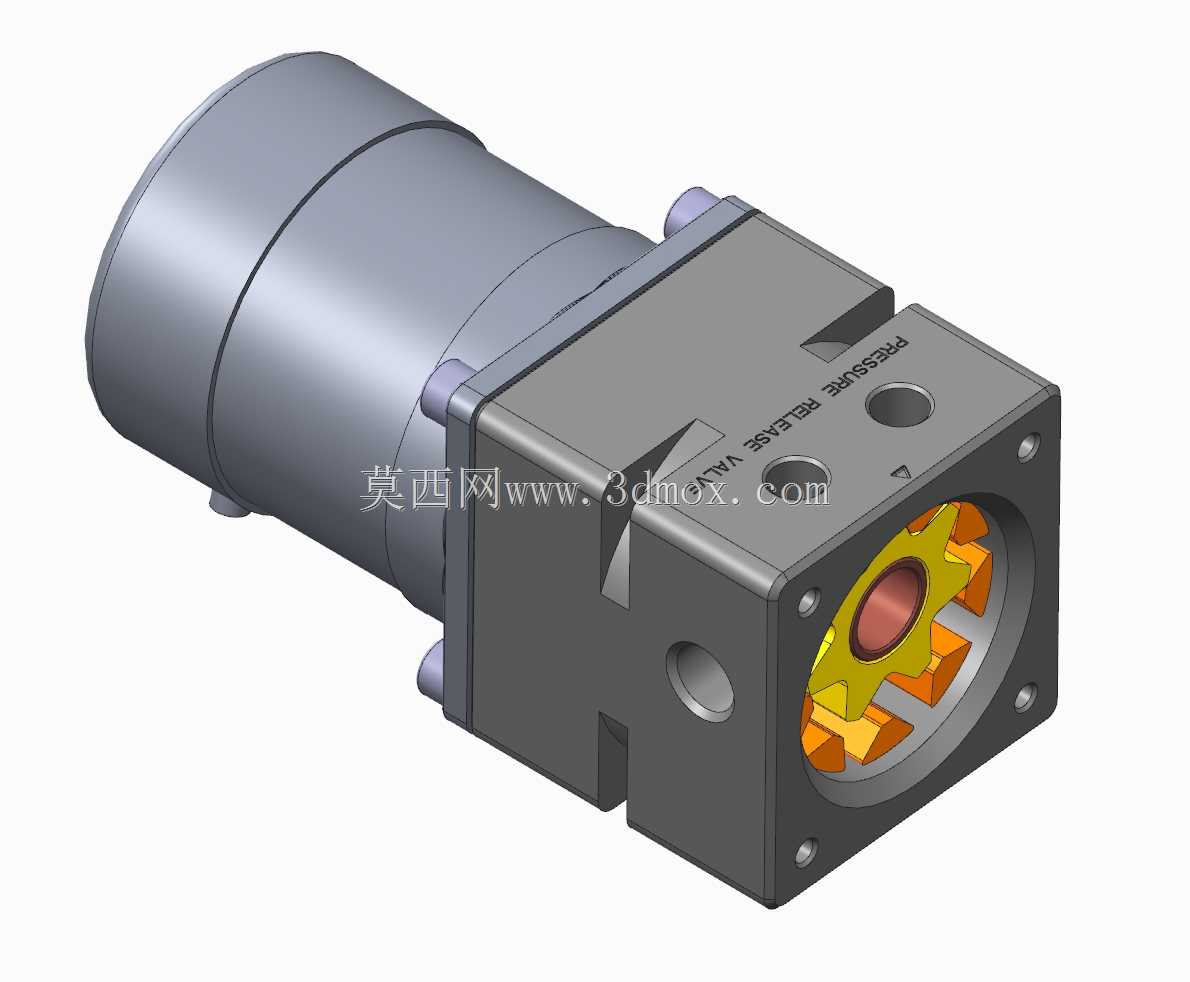

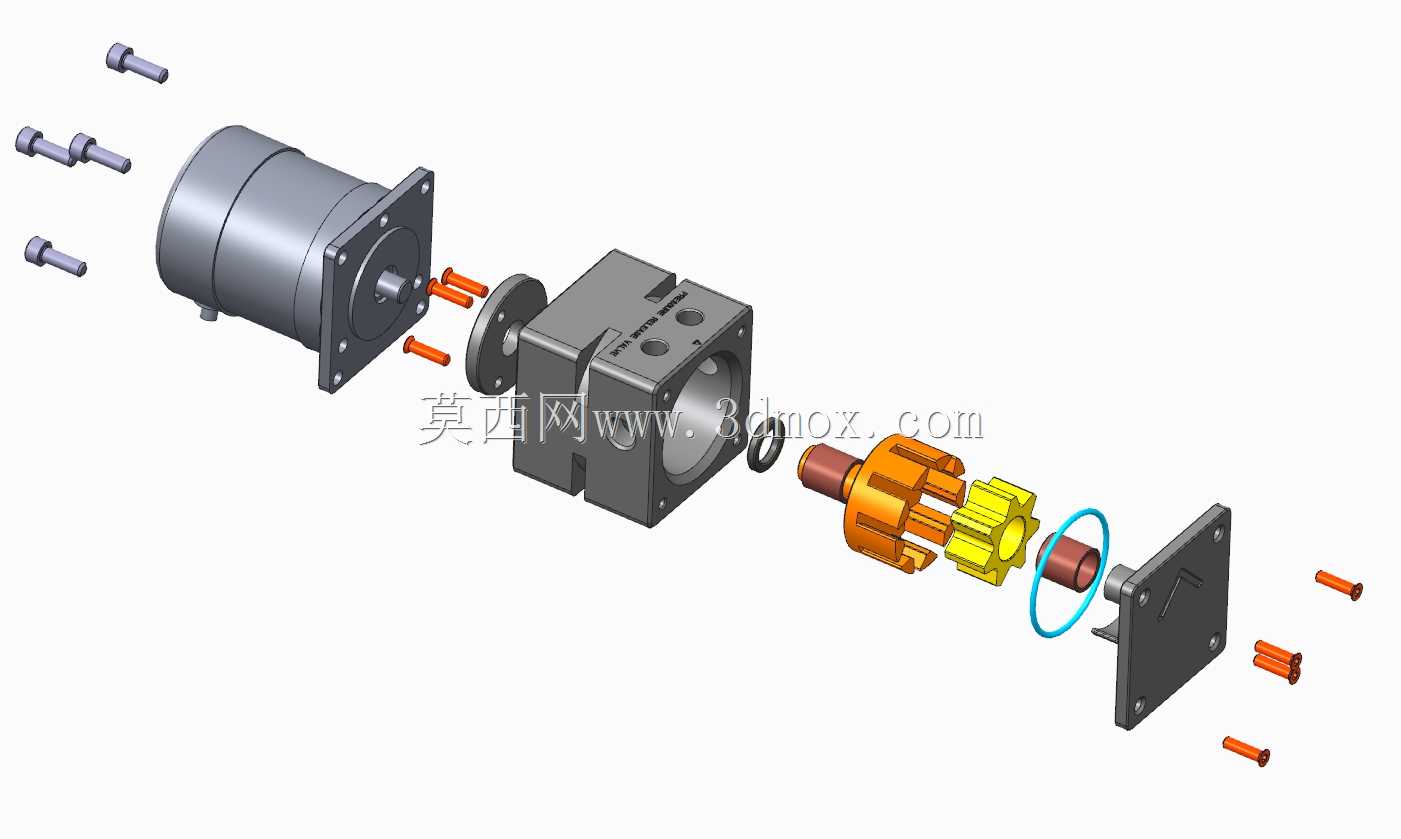

这款集成驱动电机的立方体齿轮泵，最初针对航空机载流体输送场景做结构适配，在狭小机载设备舱的安装空间里，方正的泵体结构相比传统圆柱型齿轮泵能更高效利用舱内方正布局的剩余空间，减少异形安装支架的额外设计工作量。泵体本身采用铝合金切削加工的方块构型，进出油口分别布置在泵体相邻的两个正交端面上，适配机载管路沿舱壁直角走线的布局需求，避免管路出现大角度弯折带来的流阻损失。泵体端面集成的泄压阀结构，直接在泵体本体上加工阀座安装孔，省去了外接溢流阀的管路连接环节，能在输出压力超过设定阈值时直接将高压腔流体泄回低压腔，避免航空工况下负载突变带来的泵体超压损坏，也减少了外接管路泄漏的风险点。驱动端采用标准圆柱型直流行星减速电机，电机与泵体通过定位销加周向紧固螺钉的方式连接，电机输出轴与泵内主动齿轮轴采用扁位传动，能传递足够的启动扭矩，同时保证同轴度偏差控制在允许范围内，避免齿轮偏磨。从安装边界来看，泵体四个角预留了内螺纹安装孔，可直接通过螺栓固定在机载设备的安装基板上，不需要额外制作过渡安装板，整体安装后总长度控制在紧凑范围内，径向最大尺寸与电机外径保持一致，不会出现泵体外廓超出电机直径的突出结构，方便在密集排布的机载设备间隙中完成装配。实际使用中，这类泵除了航空场景的燃油输送、润滑系统供液外，也可适配小型液压动力单元的压力油供给，方正的泵体结构在桌面式小型液压站、实验室流体测试设备中也能很好适配标准铝型材框架的安装需求，泵体上加工的多个工艺孔既可以作为压力检测接口，也可根据实际使用需求封堵或者接传感器，不需要额外在管路上加装三通接头。齿轮副采用直齿圆柱齿轮构型，加工难度低，配合端面间隙的密封设计，能在保证容积效率的同时降低加工成本，泄压阀的调节螺钉布置在泵体顶面，安装完成后也可方便地用螺丝刀调整泄压压力，不需要拆解泵体或者周边管路。
