双凸台弧形安装基座结构设计

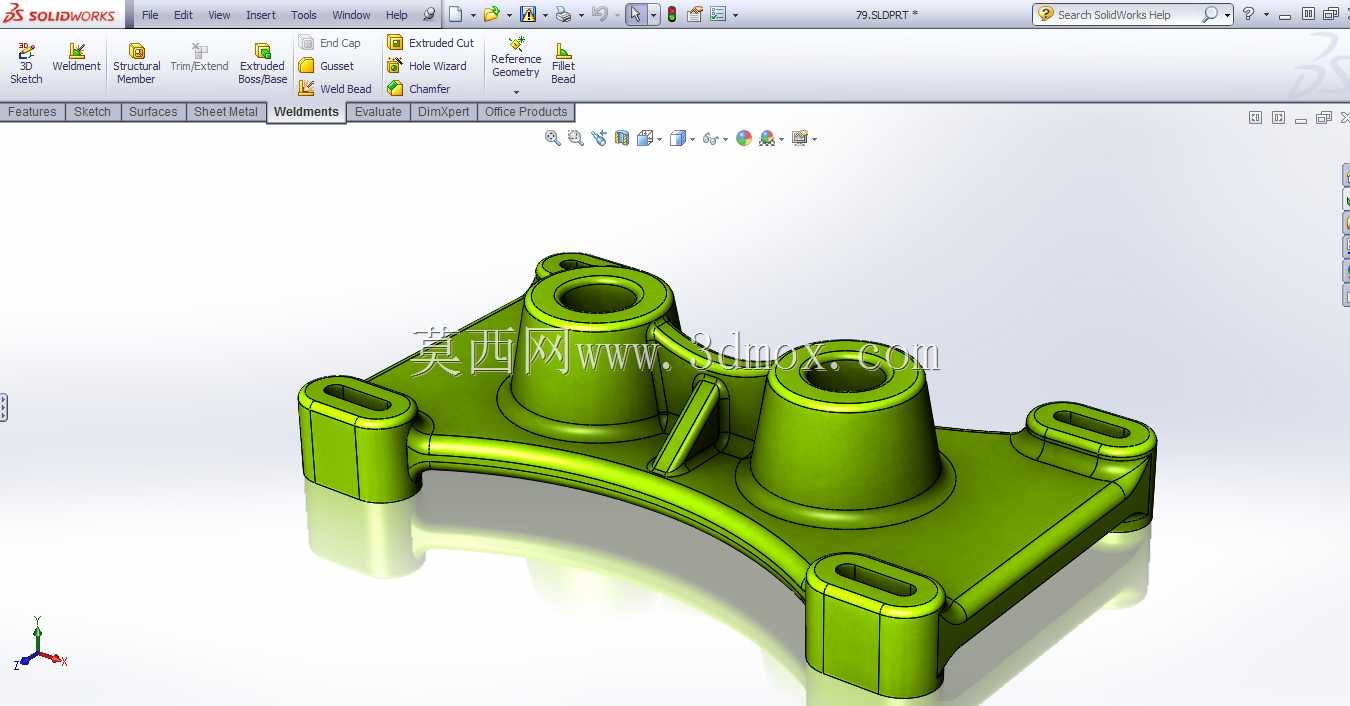

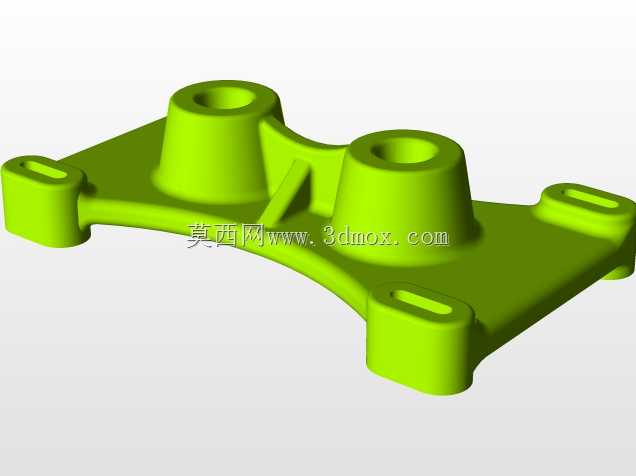

该结构件属于设备承载连接类零部件，主要应用在需要多点位定位安装、同时兼顾结构轻量化的工业设备装配场景中，常见于小型动力单元的安装支架、管线排布固定基座、检测设备的探头承载座这类工况，承担上部功能部件的承载、定位，以及与下部设备主体的刚性连接作用，可抵消设备运行中产生的小幅振动，避免上部安装部件出现偏移松脱。从结构设计逻辑来看，整体采用弧形底板作为主体承载框架，弧形轮廓的设计并非单纯的造型考量，一方面是为了适配安装面的弧形避让需求，避开设备内部的管线、转动件等干涉区域，另一方面弧形筋条的走向与受力传递路径重合，可在不增加整体壁厚的前提下提升结构抗扭刚度，减少注塑或压铸成型时的缩痕风险。两个高低错落的带孔凸台是核心功能安装位，凸台内部的通孔用于穿装固定螺栓或定位销，凸台根部做了渐变圆角过渡，避免应力集中在凸台与底板的连接位置，两个凸台之间增设的三角加强筋，可抵消上部部件安装后产生的侧向倾覆力矩，防止凸台受侧向力出现断裂。底板边缘分布的四个带腰型孔的安装耳，腰型孔的设计预留了安装调整余量，可抵消加工时的孔位误差，降低装配对位难度，安装耳同样做了侧边加厚处理，螺栓锁紧时不会出现耳片变形的问题。设计过程中需要重点把控几个尺寸边界：两个安装凸台的中心距需与上部待装部件的安装孔位严格匹配，公差控制在±0.05mm范围内才能保证装配顺畅；底板整体的安装轮廓尺寸需适配下部设备的预留安装空间，弧形底板的曲率半径要与避让区域的轮廓保持足够安全间隙，避免运行中出现剐蹭；凸台的高度尺寸需匹配上部部件的安装高度要求，保证装配后部件的工作位置符合设计预期，凸台内孔的直径公差需适配所选紧固件的规格，保证螺栓穿装顺畅无卡滞。整个构件的壁厚设计尽量保持均匀，转角位置全部做圆角过渡，既适合采用注塑工艺批量生产，也可通过铝合金压铸实现更高的结构强度，表面无需做额外的复杂处理，仅做常规去毛刺即可满足使用要求。
