轻木滑翔机巴尔萨木翼肋组结构设计

这套翼肋组结构针对轻木滑翔机的低速飞行工况设计，核心围绕低速滑翔阶段的升阻比优化、结构减重需求展开，适配小级别手掷或弹射滑翔机的翼面装配需求。从实际应用场景来看，这类轻木翼结构广泛应用于入门级航模滑翔机、教学用航空模型制作场景，既可以作为固定翼航模的主翼承力骨架，也能适配室内滑翔机的轻量化翼面搭建需求，在青少年航空科普教学、业余航模赛事的小级别滑翔机组装中十分常见。

设计过程中优先考虑了巴尔萨木（轻木）的材料特性，这类材料密度极低、顺纹切削加工性好，但横纹方向抗剪切能力较弱，因此翼肋的排布间距经过反复校核，既保证蒙皮铺设后翼型不会出现局部凹陷，又尽可能减少翼肋数量降低整体翼面重量。每一片翼肋的翼型截面都严格匹配低速高升阻比的平凸翼型轮廓，前缘位置做了加厚处理，能够承受滑翔过程中气流冲击带来的局部载荷，后缘位置逐步收薄，避免翼面后部出现气流分离导致滑翔性能下降。

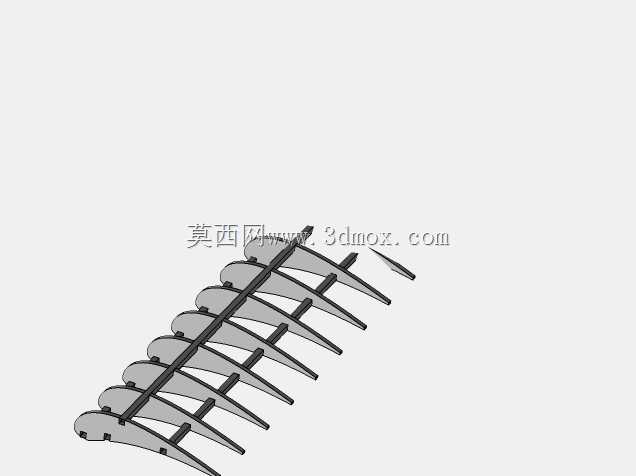

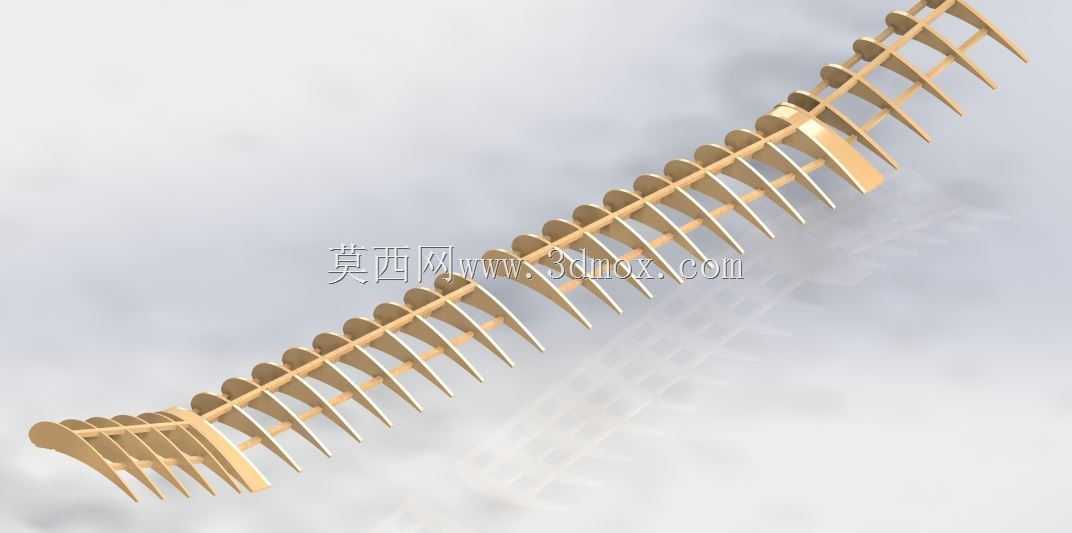

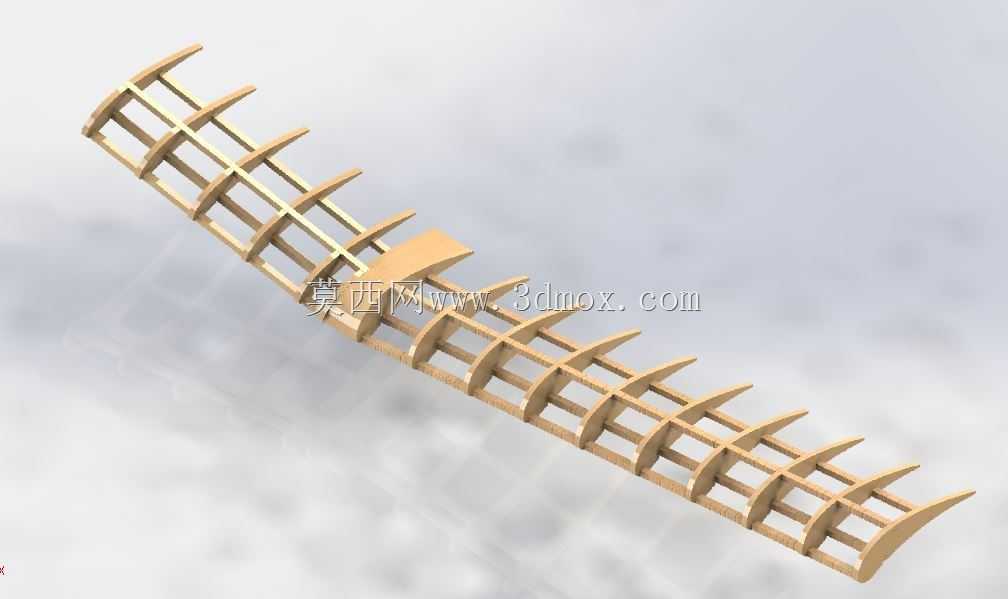

从安装边界来看，整组翼肋沿翼展方向排布时，中心预留了贯穿的翼梁安装槽，能够匹配标准截面的巴尔萨木翼梁穿装，翼肋根部设计有与机身翼台对接的定位凸台，安装时可以直接卡入翼台的定位槽内，不需要额外做复杂的对位调整，翼肋上还预留了牵引线、舵机走线的小孔位，方便后续装配阶段的线路布设。外形尺寸上，整组翼肋组装完成后形成的翼面展弦比适配小级别滑翔机的滑翔需求，翼根到翼尖的翼肋尺寸逐步收窄，形成自然的翼尖梯形减阻结构，能够有效降低翼尖涡流带来的诱导阻力。

实际使用过程中，这套翼肋组不需要复杂的加工设备，业余制作者借助常规的模型切割工具就能完成组装，翼肋之间的定位缺口能够保证组装时每一片翼肋的角度保持一致，不会出现翼面扭曲的问题，组装完成后铺设热缩蒙皮即可形成完整的翼面结构，在轻量配重的前提下能够保证足够的结构强度，应对日常滑翔飞行中的气流冲击、轻微碰撞等工况，不会出现翼肋断裂、翼面变形的问题。设计时还特意优化了翼肋的材料利用率，每一片翼肋的轮廓排布都尽可能减少巴尔萨木板材的边角料浪费，适配模型制作时小尺寸板材的下料需求，降低制作过程中的材料损耗。
