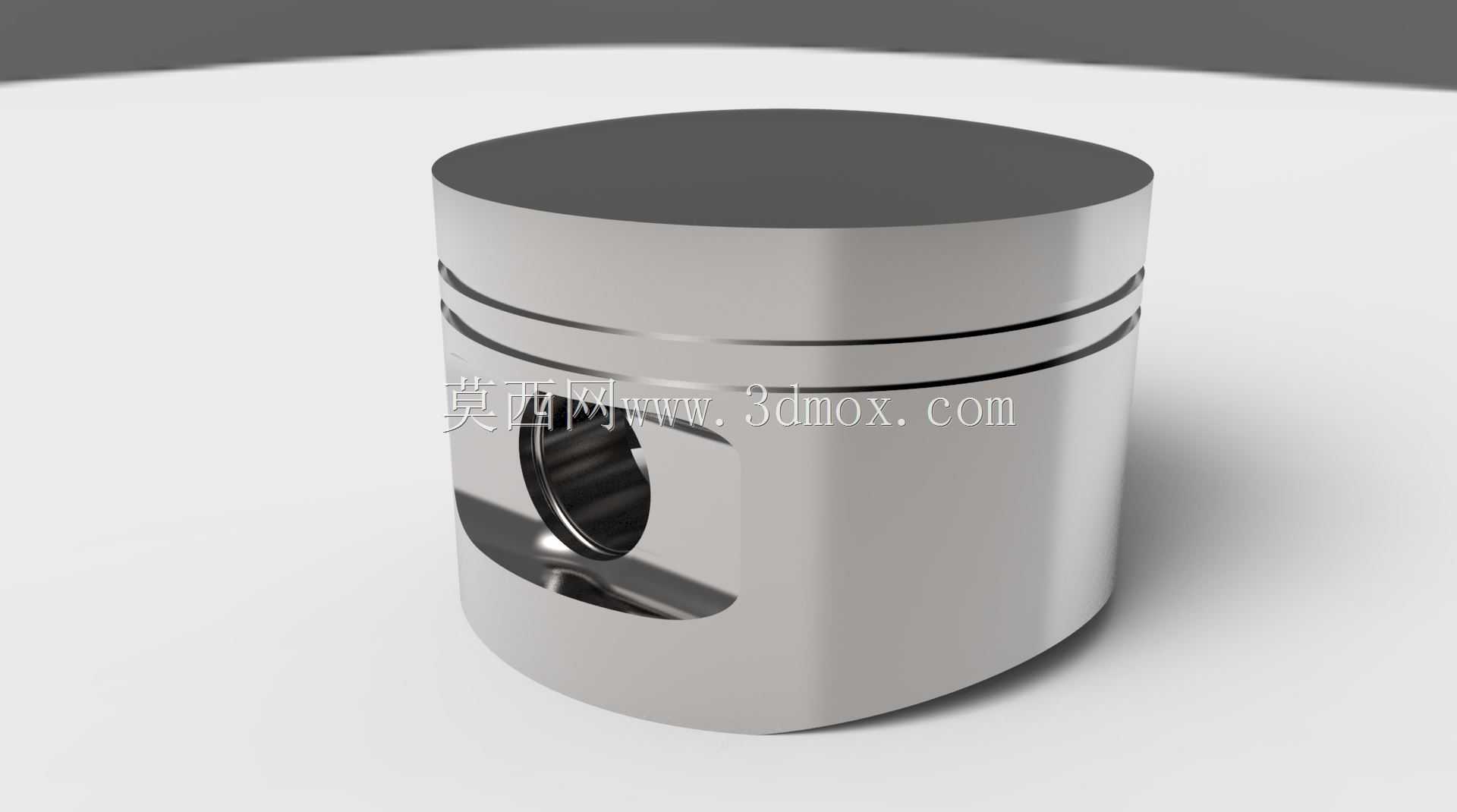

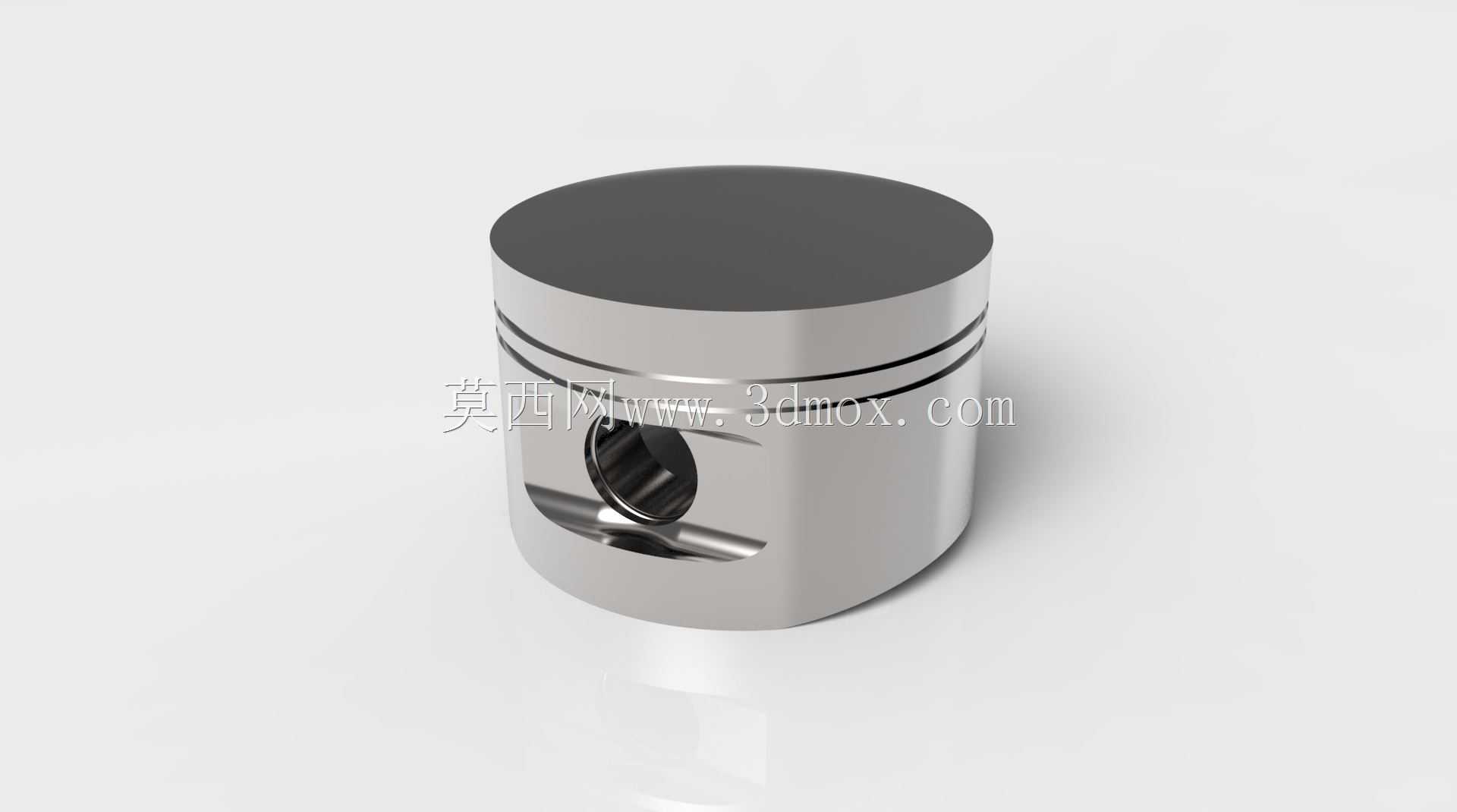

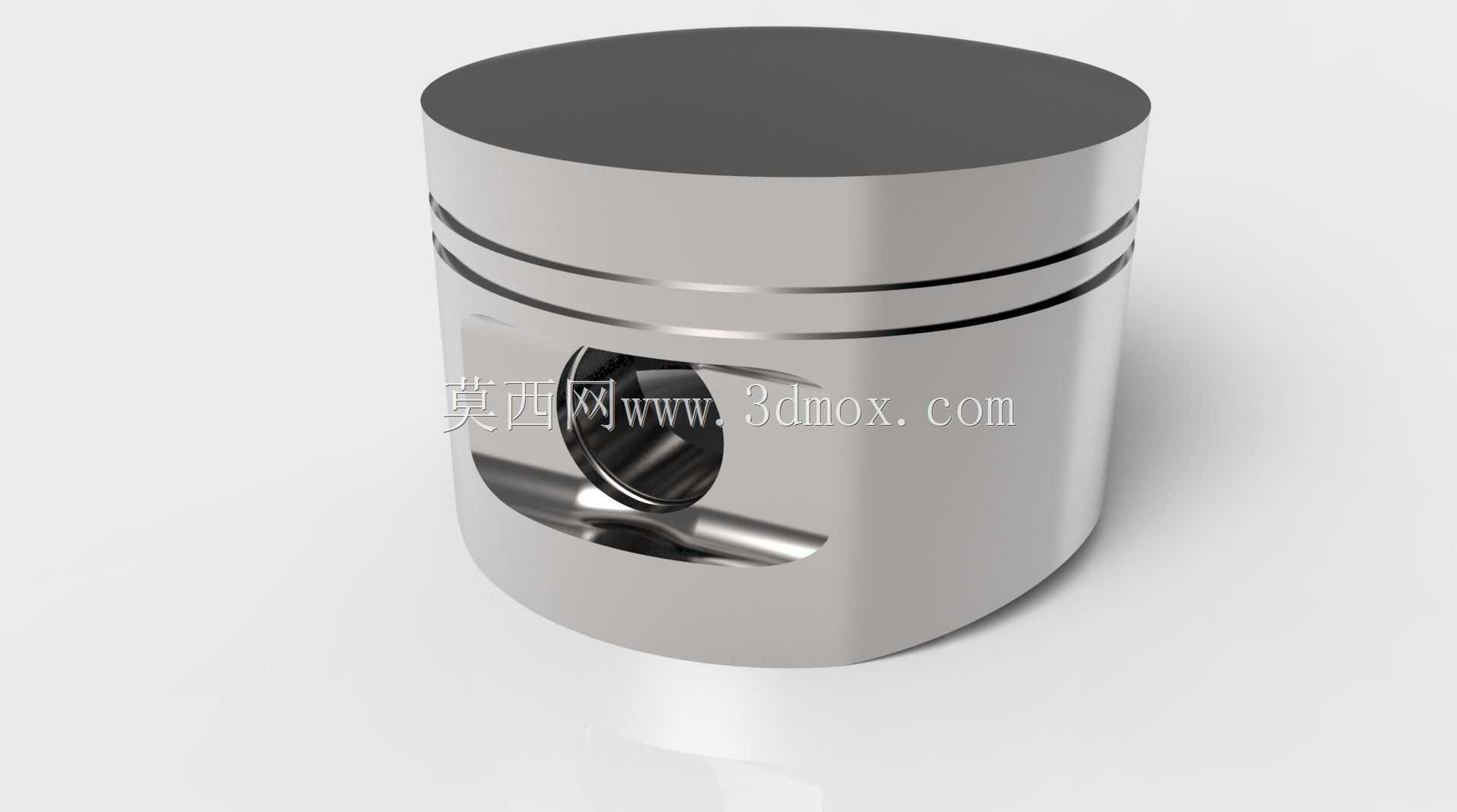

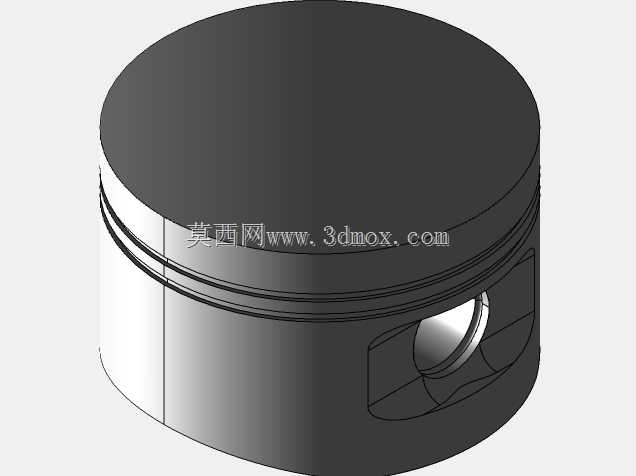

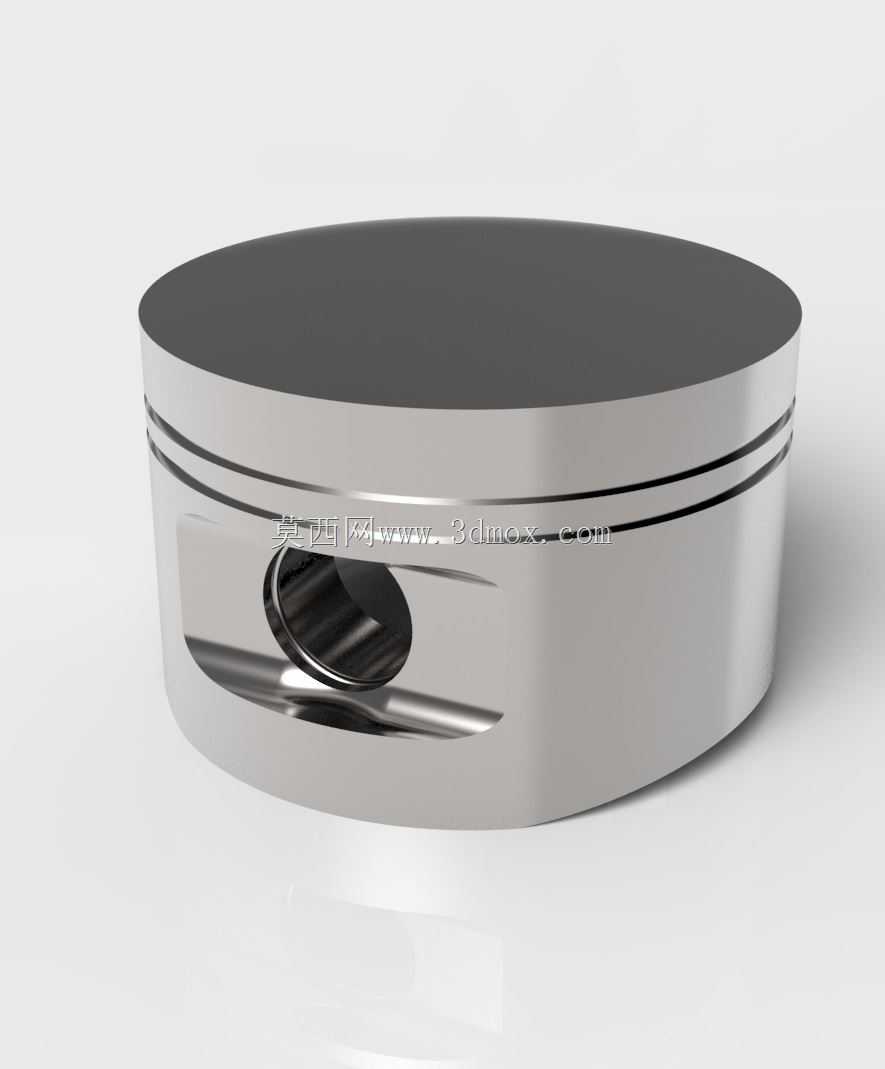

内燃机用铝合金活塞结构三维设计

这款活塞主要适配中小排量往复式内燃机，在整机运行中承担着燃烧室压力传递、热量传导、配合活塞环完成气缸密封的核心作用，日常工况下需要承受最高十余兆帕的燃气爆发压力，同时将燃烧室顶部吸收的热量通过活塞环、活塞销传递给气缸壁与冷却系统，是内燃机动力转换过程中不可或缺的核心运动部件。从设计逻辑来看，整体采用矮型平顶结构，顶部平面直接构成燃烧室的下边界，这种平顶设计一方面可以最大化压缩行程内的燃烧室容积利用率，减少不必要的余隙容积，提升整机压缩比控制精度，另一方面平顶结构的加工工艺性更好，顶面受热均匀，不容易出现局部热应力集中导致的开裂变形。活塞头部设置了两道气环槽与一道油环槽，环槽的宽度与深度按照常规活塞环的安装尺寸匹配，气环槽用于安装压缩环，阻断燃烧室高压燃气向曲轴箱窜动的路径，油环槽则用于安装油环，在活塞往复运动时刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞销座采用对称式楔形加强结构，销孔内部预留了足够的安装间隙，用于装配活塞销连接连杆小头，销座与活塞主体的过渡位置做了大圆角处理，能够分散活塞承受燃气压力时传递到销座位置的应力，避免长期交变载荷下出现销座开裂的失效问题。裙部采用椭圆中凸型线设计，常温状态下裙部截面为短轴垂直于活塞销方向的椭圆形，工作受热膨胀后裙部会趋近正圆，保证热态下活塞与气缸壁之间的配合间隙均匀，既不会因为间隙过小出现拉缸抱缸，也不会因为间隙过大导致敲缸、异响、密封性能下降。从安装边界来看，活塞整体外径与对应气缸内径保持标准配合公差，总高度满足对应机型的压缩余隙要求，活塞销孔的中心高度、孔径尺寸与对应连杆小头、活塞销的尺寸完全匹配，安装时不需要额外做结构修改即可完成装配，可直接用于单缸汽油机、小型通用内燃机的结构教学、虚拟装配仿真、运动干涉校验等场景，建模过程中还原了活塞的所有关键结构特征，包括环槽的退刀结构、销孔的倒角、裙部的型线变化，能够满足结构受力分析、运动学仿真的模型精度要求。
