电动马达爆炸视图结构展示三维设计

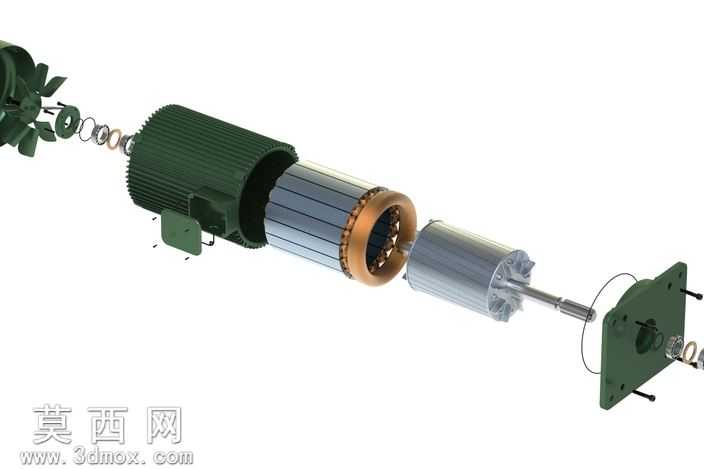

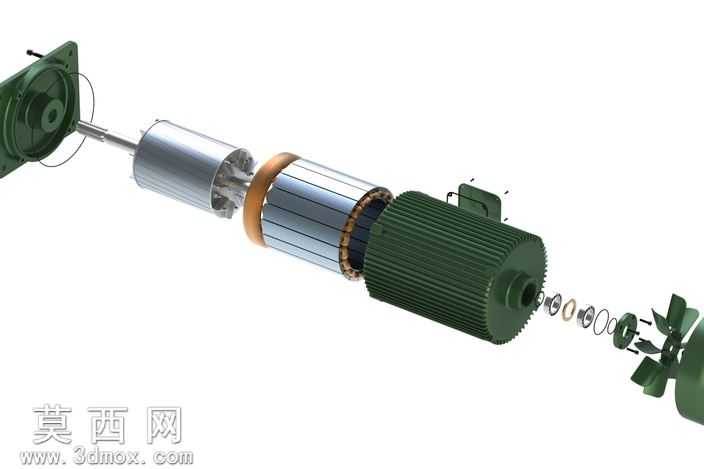

本作品为电动马达的三维结构设计，采用爆炸视图的呈现形式完成建模展示，依托三维建模软件完成全零部件的参数化构建，完整还原了电动马达从端盖固定结构、动力输出轴、转子总成、定子绕组总成、散热壳体、后端密封件到尾部散热风叶的全部组成部件。建模过程中严格遵循电动马达的实际装配逻辑，对每一个零部件的尺寸比例、装配间隙进行了精准把控：前端安装端盖设计有标准化的安装固定孔位，匹配实际工业安装的尺寸规范；动力输出轴做了轴径变化的阶梯结构设计，预留了与外接负载连接的装配位；转子总成部分还原了铁芯叠片、换向器的细节结构，与定子部分的配合间隙符合电机设计的常规公差要求；定子外侧的散热壳体做了轴向散热筋的细节建模，还原了真实电机壳体的散热结构设计；输出端与转子之间的绝缘衬套、轴承、密封垫圈等细小零部件均做了独立建模，没有省略任何装配层级的结构细节；尾部的散热风叶做了叶片曲面的顺滑建模，匹配风叶的气动外形设计。材质渲染阶段针对不同部件的材质属性做了区分设置：金属壳体、输出轴、轴承等金属部件赋予了带有细腻金属质感的材质，还原冷轧钢、铸铝材质的表面反光特性；绕组部分做了绝缘漆层的质感表现，端盖部分做了喷塑漆面的哑光质感调整，散热风叶赋予了工程塑料的半哑光材质，不同材质的光影表现层次分明，能够清晰区分不同功能的零部件。整体设计以拆解展示电动马达内部装配关系为核心思路，通过爆炸视图的排布方式，将沿轴向依次装配的各零部件沿装配轴线方向有序拉开，清晰展现每一个零件的安装位置与配合关系，既能够直观呈现电动马达的完整工作结构，也可作为电机结构教学、装配工艺演示的可视化参考模型，帮助观者快速理解电动马达的内部构造与动力传递路径。
