Sprecher KTA7系列电机过载保护装置三维建模

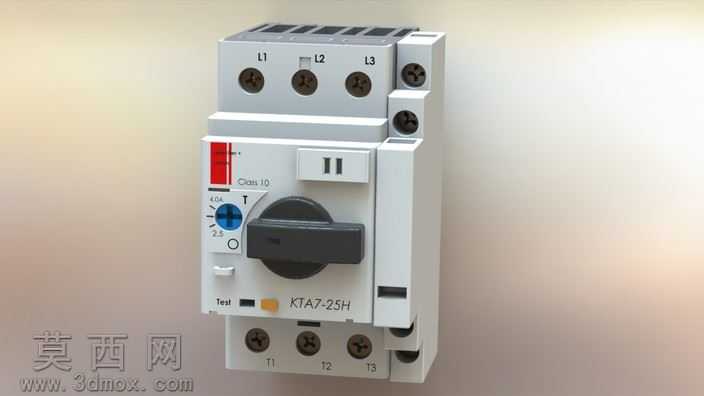

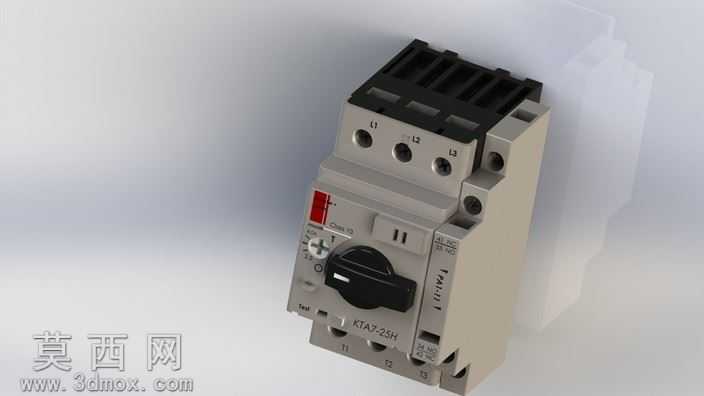

本模型为Sprecher KTA7系列电机过载保护装置的高精度三维建模成果，建模过程严格参照实物测绘尺寸与官方产品规格参数开展，首先在三维建模环境中完成整体装配基准的搭建，以装置的安装底面为基准平面，依次划分主壳体、操作机构、接线端子、调节旋钮、脱扣指示模块等核心结构的建模层级，确保各部件的装配公差控制在合理范围内，还原实物的装配逻辑。建模阶段针对主壳体的磨砂浅灰绝缘材质做了细节处理，壳体表面的散热槽、接线标识刻印、产品型号丝印区域都通过曲面拉伸、切除、包覆特征完成还原，顶部的三相进线接线端子的金属螺纹孔、紧固螺丝结构都做了精细化建模，还原金属端子的倒角与螺纹细节，避免出现结构失真。操作区域的黑色旋转操作手柄做了分件处理，手柄表面的防滑纹理通过阵列凸台特征实现，手柄旁的电流调节刻度盘还原了多档位调节的刻度标识与红色复位指示块，侧面的脱扣测试按钮、辅助触点接口结构都按照实物比例完成建模，未做结构简化。材质渲染阶段，为壳体部分赋予哑光浅灰色工程塑料材质，调整材质的粗糙度与漫反射参数还原实物的磨砂质感，接线端子部分赋予镀锌金属材质，添加轻微的反射效果还原金属件的光泽感，操作手柄赋予黑色阻燃塑料材质，刻度标识部分通过贴图叠加实现清晰的字符效果，红色指示块赋予高饱和度的红色哑光塑料材质，突出警示属性。结构设计上完整还原了该保护装置的导轨安装卡扣结构，背部的卡扣弹性结构做了示意性建模，可直观展示装置的安装方式，内部的脱扣机构虽未做完全拆解建模，但通过壳体表面的结构特征预留了内部机构的装配空间，确保外部结构与实物完全一致。建模过程中重点校验了各操作部件的位置比例，确保调节旋钮、操作手柄、接线端子的相对位置与实物完全匹配，可用于电气柜装配模拟、产品展示、教学演示等场景，模型的各部件均做了独立分组，支持后续的结构拆解、动画制作等二次开发工作，整体模型布线规整，无冗余碎面，在保证细节精度的同时控制了模型文件的体量，适配各类三维软件的导入使用需求。
