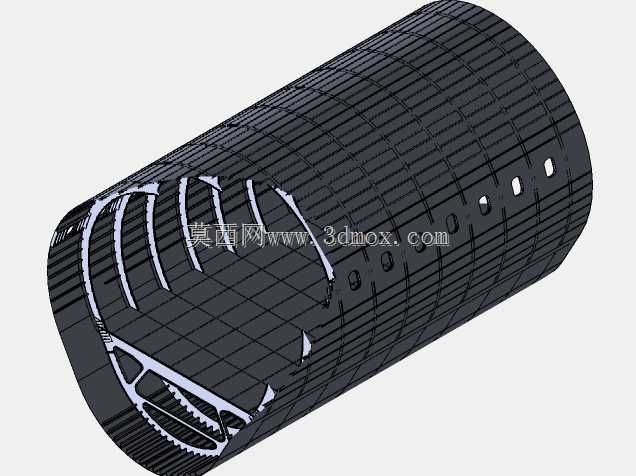

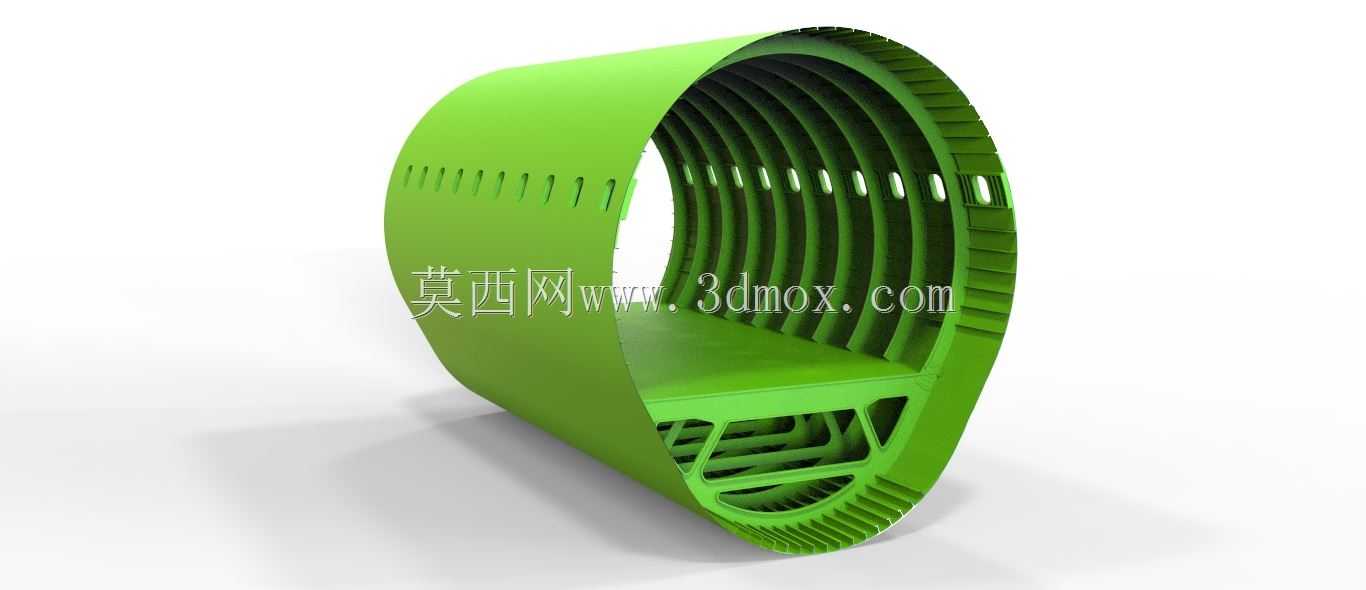

协和式超音速客机机身中心段结构

该结构为超音速客机机身核心承力段，处于整机油箱与客舱的衔接区域，承担着飞行过程中气密载荷、机动过载与气动加热的复合受力作用，是整机构型中受力复杂度最高的部段之一。在实际航线运营场景中，该段直接衔接机翼根段与前后客舱，内部铺设客舱地板、机载管线与应急设备安装基座，外侧为机身蒙皮与长桁组合结构，需在2马赫巡航状态下承受表面超过120摄氏度的气动温升，同时维持客舱内部0.6个大气压以上的压差环境，结构设计需兼顾轻量化与高温下的强度保持率。从结构设计逻辑来看，该段采用半硬壳式构型，周向布置环形隔框作为主要承力骨架，隔框之间通过纵向长桁连接，蒙皮与长桁、隔框采用铆接组合，既保证了筒段的环向刚度，避免气密载荷下筒段出现椭圆化变形，又能将局部气动载荷均匀传递到主承力结构上。筒段侧壁预留的长条开口为客舱舷窗安装位，开口周边做了局部加厚与角片补强，避免应力集中导致的疲劳裂纹萌生；下部的桁架式结构为客舱地板支撑梁，直接承接客舱座椅、乘客与机载设备的竖向载荷，同时将载荷分散传递到两侧的主承力隔框上，与机翼对接的接头就布置在该段下部的加强框位置，将机翼升力直接传递到整个机身筒段。在安装边界上，该段前端与前客舱段采用周向对接法兰连接，法兰边布置均匀的螺栓孔位，对接面需加装气密密封带保证客舱气密性；后端与后机身、发动机吊挂段对接，对接框上预留了系统管线的穿越孔位，孔边均做了翻边补强避免切割蒙皮导致的强度损失；筒段内径满足客舱双排座椅的布置要求，地板高度符合客舱设备安装的通用尺寸规范，隔框上预留的支架安装位可直接固定客舱内饰板、通风管道与电气线束，无需在主结构上二次打孔，减少现场装配的工作量。该结构的建模过程严格按照航空结构设计的受力逻辑搭建，环形隔框的变厚度设计、长桁的间距排布、蒙皮的分区厚度都对应实际受力的大小，高载区域的结构件厚度更大，低载区域尽可能做挖空减重处理，平衡了超音速飞行下的强度要求与整机减重需求，可用于航空结构教学、超音速飞行器构型参考、机身部段装配仿真等场景，建模时还原了结构之间的连接关系与安装避让空间，能直观体现半硬壳式机身的受力传递路径。
