多叶片离心式金属叶轮结构设计

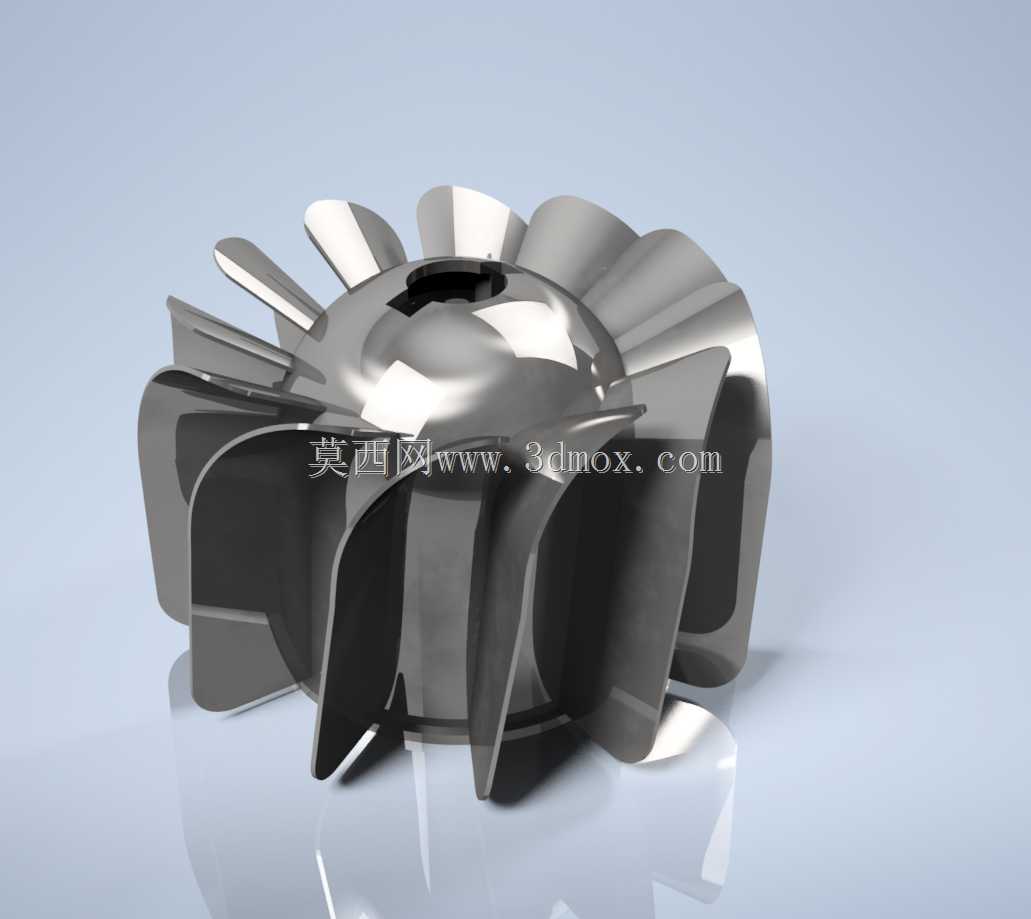

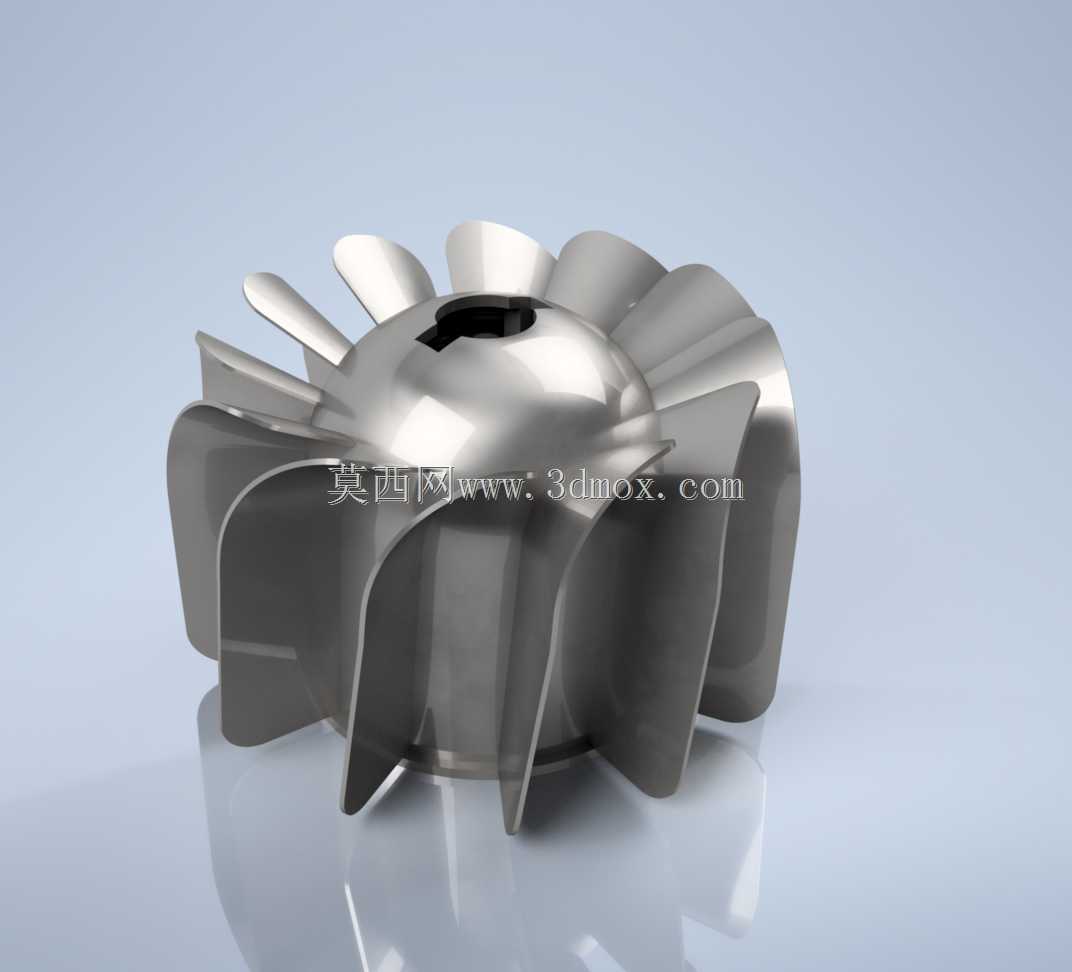

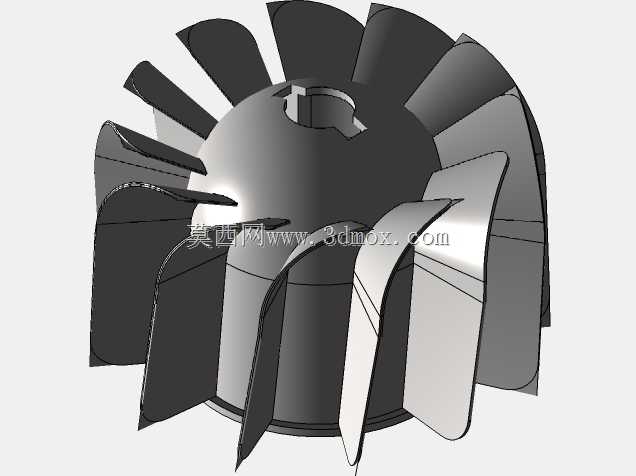

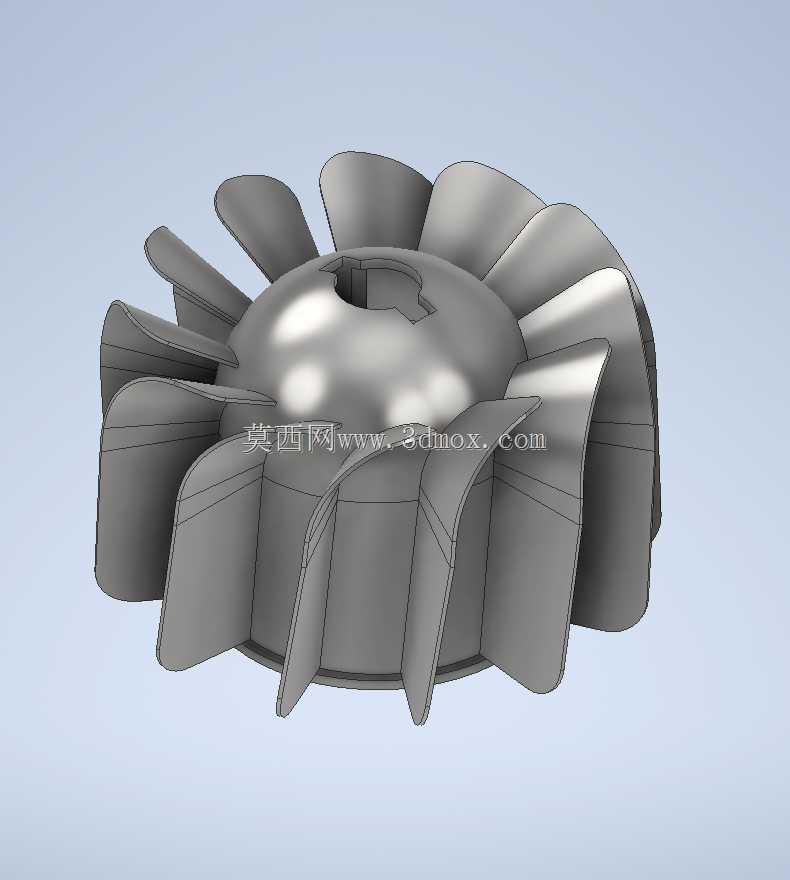

这类多叶片离心式叶轮，常配套在小型通风设备、散热机组、流体输送装置中作为核心做功部件，日常在工业机柜散热、小型管道送风、低压流体增压场景中都能见到它的应用。从结构设计逻辑来看，这款叶轮采用后向式弯曲叶片布局，叶片与中心轮毂采用一体化成型思路，减少了分体装配带来的动平衡偏差风险，中心位置设置的带定位槽安装孔，可直接与驱动电机输出轴配合，键槽结构能够传递额定扭矩，避免高速运转时叶轮与轴发生相对滑移。

设计过程中首先要匹配安装边界，轮毂的内孔直径、端面定位台阶尺寸需要适配常用小型驱动电机的输出轴规格，轮毂外圈的叶片分布均匀性直接影响运转平稳性，每片叶片的曲面弧度经过流体走向优化，进风侧采用圆滑过渡导边，降低气流进入叶片流道时的紊流损失，出风侧的叶片尾缘做了切边处理，减少气流脱离叶片时的涡流噪音。叶轮整体的径向尺寸需要匹配对应风罩或者泵腔的内壁间隙，间隙过大会造成流体回流降低效率，间隙过小则容易在运转时出现擦碰风险，轴向的安装定位面需要保证与电机轴的垂直度，避免运转时出现端面跳动。

从实际使用特性来看，金属材质的叶轮相比塑料叶轮耐温范围更广，在输送带有一定温度的气流或者轻度腐蚀性流体时，结构稳定性更强，叶片的厚度设计兼顾了结构强度与流体过流面积，既保证高速旋转时叶片不会因为离心力发生形变，又尽可能扩大流道的有效过流截面，提升单位转速下的流体输送量。设计建模时需要重点校核叶片与轮毂的连接圆角，避免应力集中在长期交变载荷下出现结构疲劳，同时每片叶片的曲面曲率一致性需要严格控制，这是保证动平衡精度的核心，若叶片曲率偏差过大，即使做了动平衡校正，高速运转时依然会产生额外的振动，影响配套设备的整体使用寿命。这类叶轮在选型替换时，除了匹配安装尺寸，还需要关注叶片的角度与数量，不同的叶片角度对应不同的风压风量特性，后弯叶片的特性是风压适中、效率较高、运转噪音低，适合对静音要求较高的通风散热场景。
